家用手动柠檬榨汁器结构设计方案

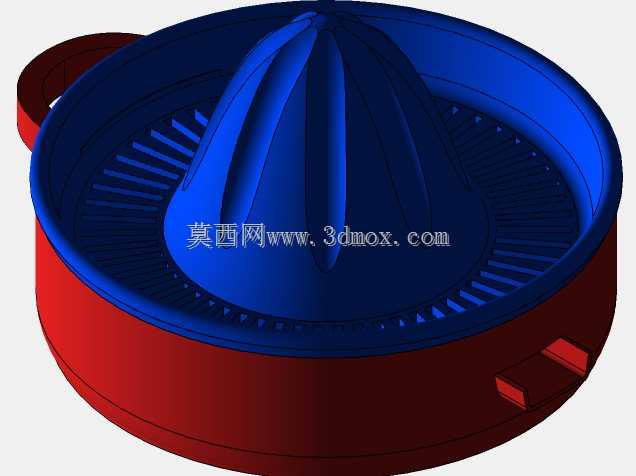

　　这款手动柠檬榨汁结构的设计，最初是针对家庭厨房、轻食饮品店的鲜榨柠檬汁制备场景开发，区别于电动榨汁设备的复杂结构与供电依赖，纯手动操作的形式不需要外接电源，也没有复杂的电路密封需求，清洗维护的门槛极低，哪怕是餐饮门店的前台操作区，也可以直接放置在台面上随取随用，不需要预留专用的设备供电点位。从实际使用逻辑来看，整个结构分为上下两个核心功能区，上部的凸棱挤压锥是核心作业部件，锥面做了多道均匀分布的径向凸筋，凸筋的高度从锥顶向锥底逐步抬升，当半颗柠檬切面朝下扣在锥面上施加旋转按压力时，凸筋可以逐步破开柠檬的果肉囊胞，让果汁顺着锥面的导流槽向下流动，不会因为挤压角度偏差导致果汁飞溅。锥面下方设置的环形格栅结构，格栅的间隙经过尺寸校核，

　　刚好可以拦截柠檬籽与大块的果囊皮屑，不需要额外加装过滤网，榨出的果汁可以直接流入下部的集汁腔，不会出现籽屑混入果汁影响口感的问题。下部的集汁腔采用了宽边浅腔的结构设计，外侧延伸出的导流嘴做了窄边收腰处理，倒取果汁的时候可以形成稳定的细流，不会顺着腔体外壁流淌弄脏台面，腔体底部做了三处均匀分布的定位凸台，放置在光滑台面上的时候可以增加接触摩擦力，按压旋转柠檬的时候不会出现整体滑移的问题，不需要额外用手扶住腔体固定。在结构设计的细节处理上，挤压锥与集汁腔的配合面做了嵌入式的止口结构，两者装配后没有明显的拼接缝隙，榨汁过程中果汁不会从拼接缝隙渗漏，拆分的时候只需要向上提起挤压锥就可以分离两个部件，没有复杂的卡扣结构，

　　日常使用后可以直接拆分冲洗，不存在清洁死角。从安装与放置的边界尺寸来看，整个结构的最大外径控制在常规家用餐盘的尺寸范围内，整体高度不超过普通水杯的高度，平时收纳的时候可以直接放在厨房橱柜的抽屉里，不会占用过多的储物空间，哪怕是小型的饮品吧台，也可以和其他调酒、制作饮品的工具摆放在一起，不会占用宝贵的操作台面空间。针对实际使用中的受力情况，挤压锥的根部做了圆弧过渡的加厚处理，因为用户按压旋转的时候，锥根位置是应力集中的区域，如果壁厚过薄，长期使用后容易出现开裂的问题，加厚过渡的设计可以分散按压力产生的结构应力，提升部件的使用寿命。集汁腔的侧壁做了微倾斜的拔模角度，一方面是注塑生产的时候便于脱模，

　　另一方面倾斜的侧壁可以让流入腔体的果汁快速向导流嘴位置汇聚，不会在腔体内残留过多的余液，减少果汁的浪费。格栅的筋条厚度做了优化，在保证结构强度可以承受按压冲击力的前提下，尽可能缩小筋条的宽度，增大果汁的过流面积，避免榨汁过程中果屑堵塞格栅间隙，导致果汁漫流到腔体外部。和常见的一体式手动榨汁器不同，这款拆分式的结构还可以根据使用需求更换不同粗糙度的挤压锥，比如榨橙子、西柚这类果皮更厚、果囊更韧的水果时，可以更换凸棱更高的挤压锥，不需要更换整个集汁腔体，拓展了设备的适用范围。在操作手感的设计上，挤压锥的顶部做了圆弧收头，不会因为尖锐的锥顶在放置的时候划伤台面，也不会在用户不小心触碰的时候造成划伤，集汁腔的外侧边缘做了圆弧卷边处理，手持的时候不会硌手，哪怕是长时间连续榨汁操作，手部也不会出现明显的压痕。从实际使用的工况来看，整个结构接触食材的部分没有复杂的凹凸结构，不容易残留果汁残渣，也不会因为长期使用出现污渍嵌留难以清理的问题，符合食品接触器具的卫生设计要求。
