星形辐条乘用车辆轮毂结构设计

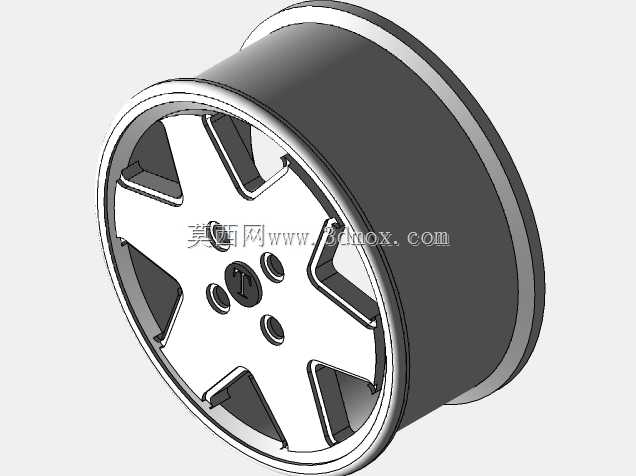

　　该星形辐条轮毂主要适配民用乘用车辆的行走系统，作为连接轮胎与车桥的核心承载部件，日常应用覆盖城市铺装路面通勤、城郊非铺装路面轻度通行等常见车辆使用场景，承担整车垂直载荷传递、行驶过程中扭矩输出传导、转向动作力矩传递的核心作用，同时兼顾行驶过程中制动系统散热、整车外观风格匹配的附加功能。从结构设计逻辑来看，这款轮毂采用六辐星形对称布局，辐条从中心安装盘位置向外延伸至轮辋内侧，每根辐条做了等宽切角造型处理，相邻辐条之间形成三角形镂空区域，这种布局一方面可以在保证整体结构强度的前提下，尽可能降低轮毂自身的转动惯量，减少车辆起步、制动过程中的动力损耗，另一方面大尺寸的镂空间隙能够为制动卡钳、制动盘预留充足的空气流通通道，车辆连续制动时，

　　行驶气流可以直接穿过辐条间隙带走制动系统产生的热量，避免制动盘温度过高引发的热衰减问题，提升连续制动工况下的行驶安全性。中心安装区域采用乘用车常见的四孔螺栓固定布局，安装孔位围绕中心轴孔做等圆周角分布，中心定位孔的尺寸匹配常规乘用车辆的轴头直径，安装接合面做了平整化处理，能够保证轮毂与轴头安装面完全贴合，避免高速行驶时出现轮毂抖动、螺栓受力不均的问题。轮辋部分采用深槽式结构设计，轮缘位置做了加厚翻边处理，能够在轮胎充气、日常行驶过程中为轮胎胎圈提供足够的支撑力，避免轮胎受侧向力时出现脱圈风险，轮辋的槽底尺寸匹配常规真空胎的安装标准，不需要额外加装内胎即可完成轮胎装配，适配市面上同尺寸的主流民用乘用车子午线轮胎。从安装边界来看，

　　这款轮毂的辐条背面预留了足够的卡钳避让空间，能够兼容同尺寸规格下的常规浮动式制动卡钳，不需要额外加装法兰盘调整轮毂偏移量即可完成装车，轮毂的偏距设计兼顾了轮距与翼子板的匹配关系，装车后轮胎外侧不会超出车身翼子板范围，同时不会与内侧悬挂摆臂、减震器部件发生运动干涉。设计过程中针对辐条的受力路径做了优化，辐条与中心安装盘、轮辋的连接位置都做了圆弧过渡处理，避免应力集中导致的轮毂开裂问题，日常行驶过程中经过减速带、路面坑洼时，冲击载荷可以沿着辐条均匀分散到整个轮辋结构，不会在局部连接位置形成应力峰值。轮毂的表面造型做了平面化处理，没有多余的凸起装饰结构，日常使用过程中不容易积存泥水，后期清洁维护更加方便，同时平整的辐条表面也可以适配不同的表面处理工艺，不管是烤漆、电镀还是拉丝处理都能获得较好的外观效果，匹配不同风格的车辆外观改装需求。
