带防护围栏的皮带输送包装作业工作站

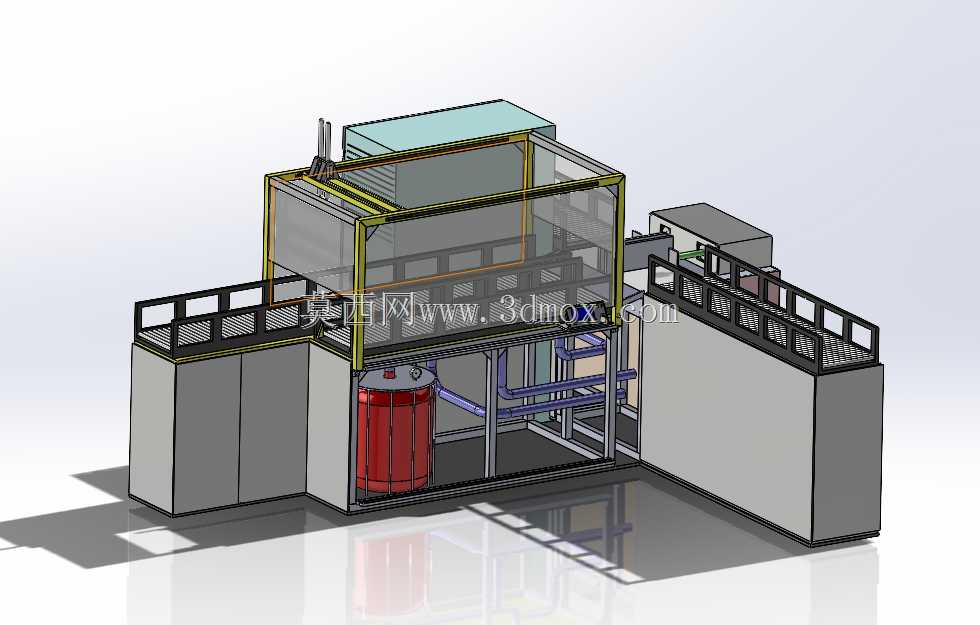

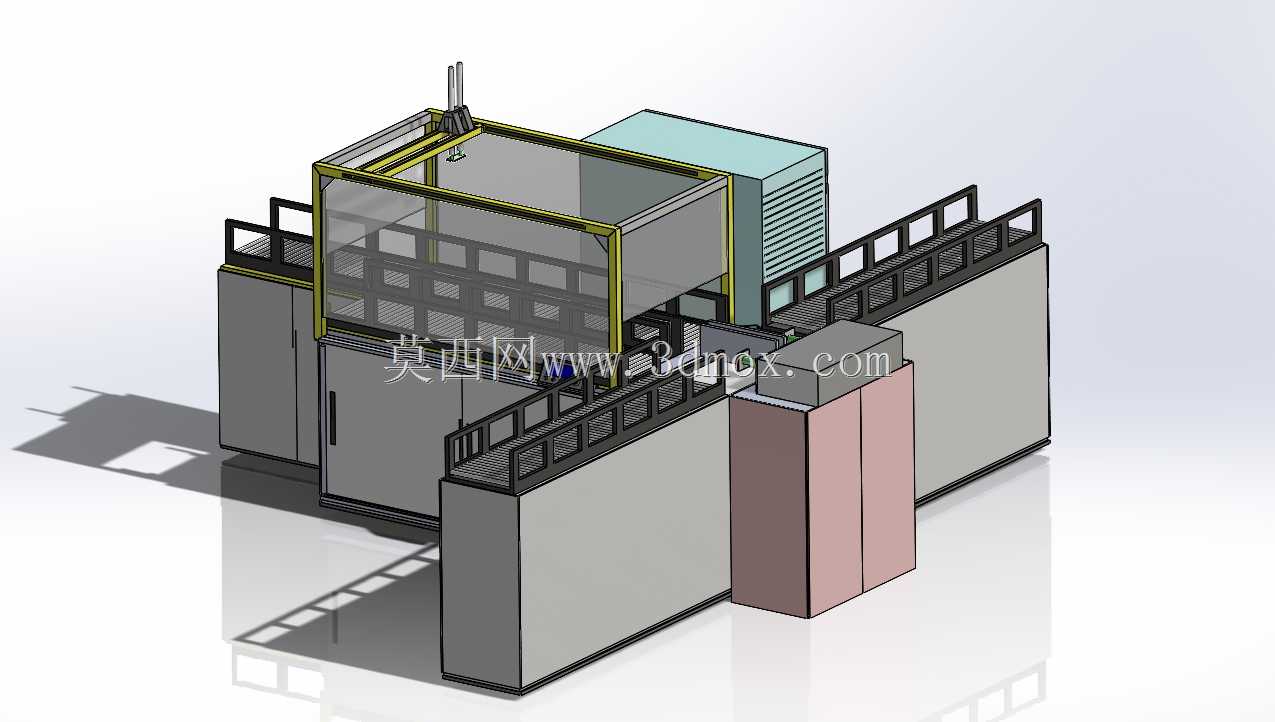

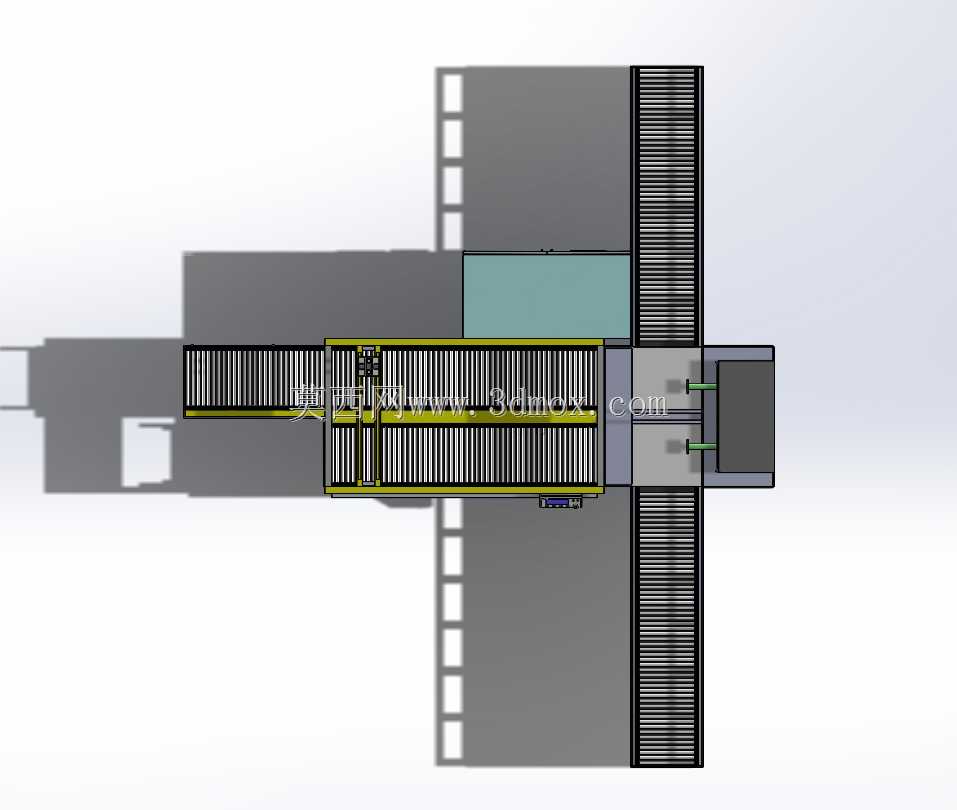

　　这套输送作业单元的设计初衷，是解决中小批量离散制造场景里，产品从加工工位到包装工位的流转衔接痛点，常见于3C电子配件、小型五金件、日化分装类产线的中段工序，替代传统人工反复取放、对位的重复作业，把单工位的上下料等待时间压缩到最低。从结构布局来看，整套设备采用L型排布逻辑，直线段皮带输送线作为主物料通道，衔接加工端出料口与包装工位的上料位，转角位置预留机械臂安装作业区，外围搭配铝型材搭建的透明防护围栏，既满足设备安全防护的隔离要求，又能让现场运维人员直观观察内部作业状态，避免全封闭护罩带来的运维排查不便。

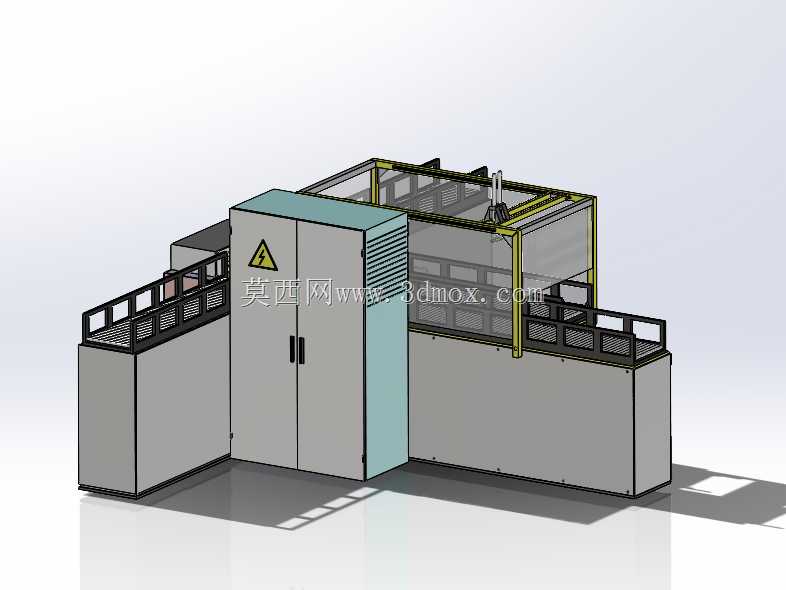

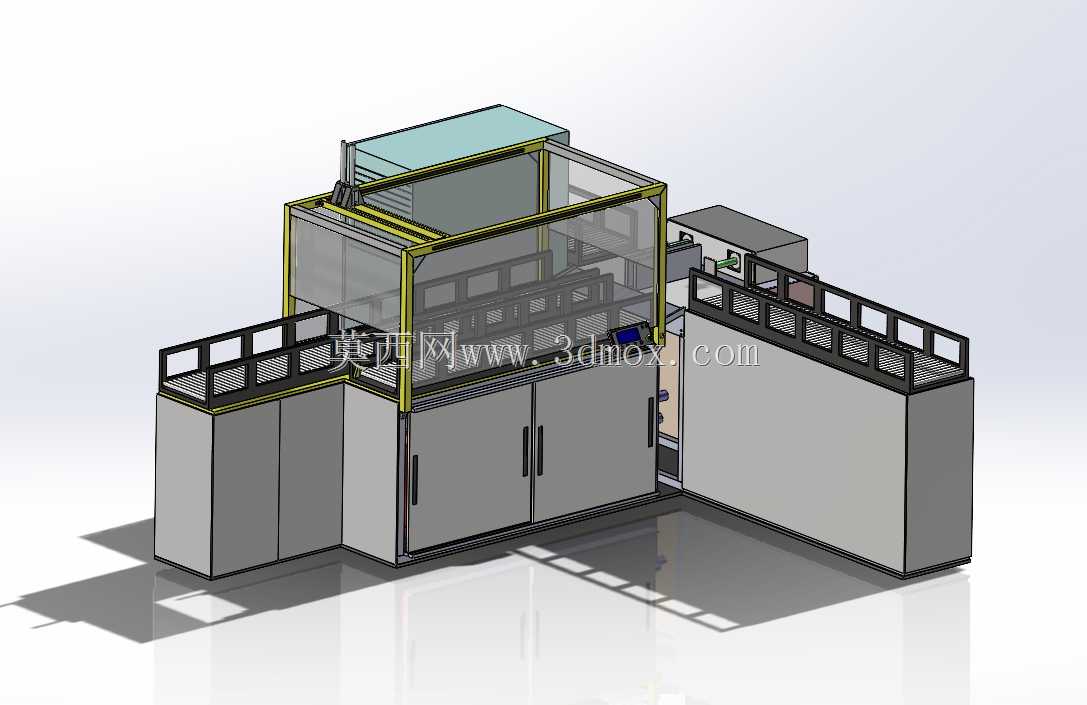

　　设备下部采用整体焊接柜体式机架，柜体预留双开门检修空间，内部可以容纳伺服驱动器、IO接线端子排、气源处理三联件等电控与气动元件，不需要额外外置电控柜，减少产线的占地空间；机架底部预留可调脚杯安装位，安装时可以根据车间地面的平整度调整整体水平度，避免皮带运行出现跑偏问题，输送线的侧边安装有高度150mm的网格防护栏，防止传输过程中体积较小的工件从皮带侧边滑落，同时不会遮挡工件检测传感器的信号路径。

　　皮带输送段的驱动端采用伺服电机搭配同步轮的传动结构，相比普通异步电机驱动，能实现更精准的启停位置控制，配合机械臂的取料节拍调整输送速度，速度调节范围覆盖0.1m/s到0.8m/s，适配不同重量、不同表面摩擦系数的工件传输需求；皮带表面选用哑光PVC材质，兼顾防静电属性与足够的摩擦系数，传输电子类工件时不会产生静电积累击伤元器件，传输表面光滑的五金件时也不会出现工件打滑偏移的问题。

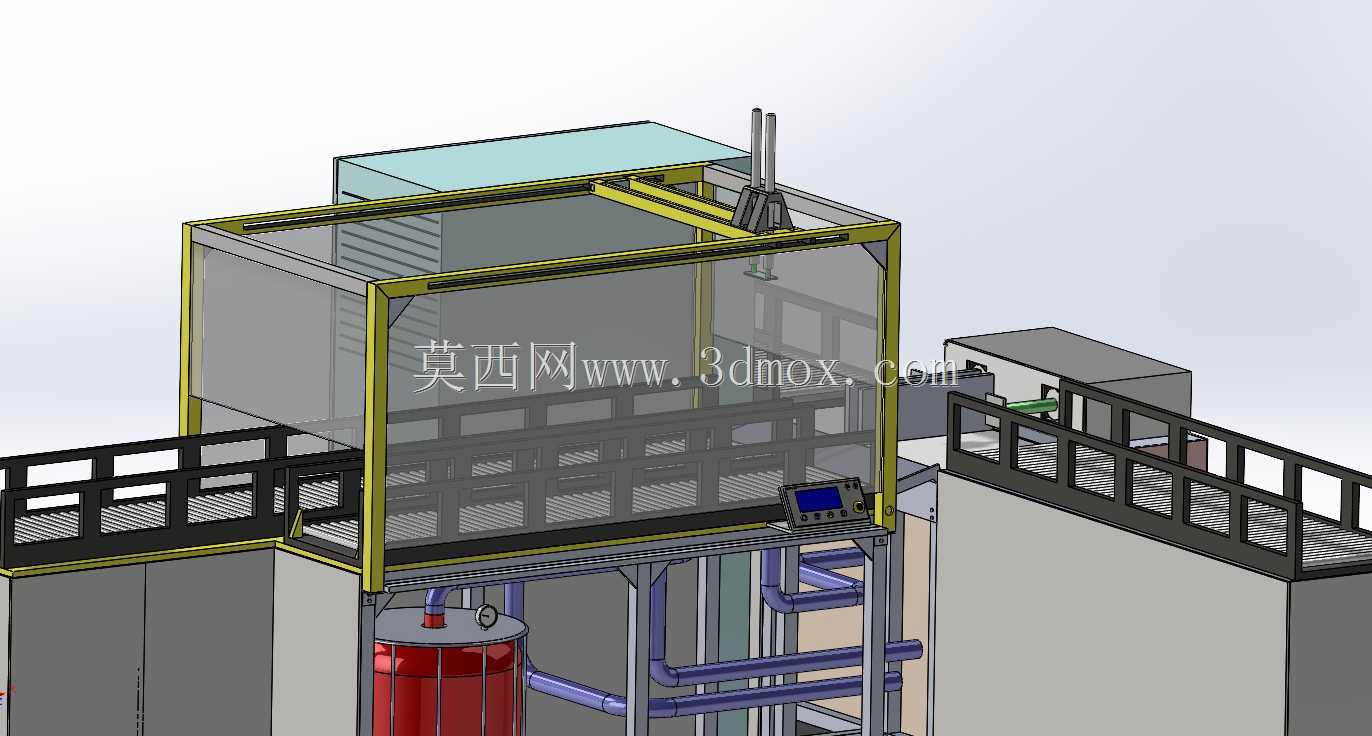

　　防护围栏的框架采用4040标准工业铝型材搭建，镶嵌透明亚克力板，围栏的作业对接位置预留安全光栅安装位，一旦有人员肢体误入作业区域，设备会立刻触发急停，满足工业设备的安全规范要求；围栏顶部预留除尘接口安装位，如果作业场景存在粉尘或者少量挥发性气体，可以直接对接车间的集中除尘系统，不需要额外加装外置吸尘罩。

　　机械臂作业区的安装底座与下部机架采用整体焊接结构，安装面预留通用的机械臂安装螺孔，适配负载3kg到10kg级别的多关节工业机械臂，不需要额外制作独立的机械臂安装基座，减少现场安装的调试工作量；作业区旁预留的独立柜体空间，可以放置包装耗材、待包装盒或者成品暂存周转箱，让整个作业单元的物料存储、作业、流转功能集成在一体，不需要额外搭配周边辅助台架。

　　从安装边界来看，整套设备的整体占地尺寸控制在长3.2m、宽2.4m、高2.1m范围内，不需要对车间地面做特殊的预埋处理，只要地面承重满足每平方米500kg的要求即可直接摆放部署，设备的总气源接口、电源接口都集中布置在柜体侧面的接线区，现场部署时只需要对接单相220V电源与0.6-0.8MPa的压缩空气气源即可完成调试，对接现有产线时只需要调整输送线的进料端高度，就能和不同高度的上游加工设备出料口完成衔接，适配性较强。

　　设计过程中特意将所有的传动部件、电气布线都隐藏在柜体与护罩内部，设备外表面没有突出的尖锐结构与外露线缆，日常清洁时可以直接擦拭设备外表面，不会出现线缆勾挂清洁工具或者积尘难以清理的问题；输送线的托板采用分段式设计，后期如果出现皮带磨损或者托板变形，只需要拆卸对应段的护板即可完成更换，不需要拆解整个输送线结构，降低后期的运维成本。针对包装作业的实际需求，机械臂作业端的安装位可以快速更换夹爪、吸盘等不同的末端执行器，既可以完成工件从输送线到包装盒内的取放装箱，也可以搭配简单的打标、贴标辅助模块，在输送过程中完成产品的标识加工作业，实现一个工位完成多道工序的作业需求，减少产线的工位数量配置。
