赛车推杆悬架轻量化摇臂结构设计

　　在场地赛车、高性能改装车的悬架系统设计中，推杆式悬架的摇臂是连接推杆、减震器与车身安装点的核心受力构件，其结构合理性直接决定悬架的动态响应特性、簧下质量控制水平以及整车操控极限。不同于民用车辆的麦弗逊、扭力梁悬架结构，推杆悬架多用于对侧向支撑、动态响应要求极高的竞速场景，摇臂作为力传递路径中的转向支点，需要同时承受来自车轮端经推杆传递的垂向冲击、过弯时的侧向载荷，以及减震器阻尼反作用力，多工况复合受力对结构的刚度、强度与重量控制提出了极高要求。

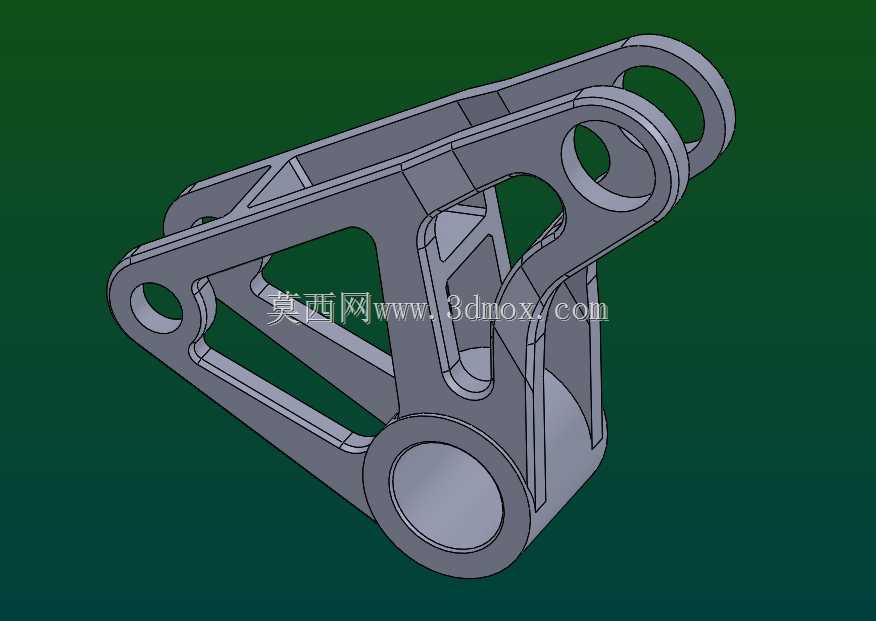

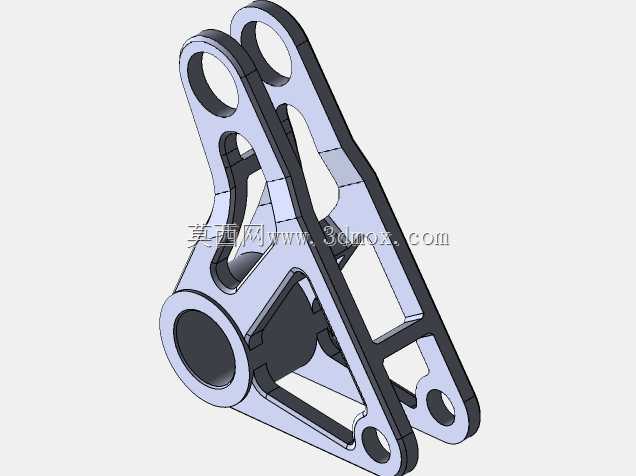

　　从结构设计逻辑来看，该摇臂采用了双侧板镂空一体化构型，摒弃了传统单片摇臂加焊接加强筋的工艺方案，两块对称布置的承力板通过中间的连接凸台实现刚性连接，所有安装孔位均设计了同轴衬套安装位，避免单侧受力导致的孔位偏磨。整体结构的受力路径经过拓扑优化梳理：下端大直径孔位为与车身副车架连接的主旋转支点，工作过程中摇臂整体绕该支点做定轴转动，因此该位置设计了加厚的环形承力边，孔壁预留了足够的压装衬套壁厚，保证反复冲击下不会出现孔位失圆；上方靠前的孔位连接悬架推杆，靠后的孔位连接减震器与螺旋弹簧的安装端，两个安装点的力臂比值经过精准匹配，可将推杆传递的车轮跳动行程按照设定的杠杆比传递至减震器，实现减震器阻尼与弹簧刚度的匹配调校。

　　结构轻量化是该构件设计的核心目标之一，在非主要承力区域，设计人员通过大尺寸的异形镂空切除冗余材料，所有镂空边缘均做了圆弧过渡处理，避免应力集中导致的疲劳开裂。承力筋条的走向完全贴合主应力迹线分布：从主支点出发，分别延伸至推杆安装孔、减震器安装孔的筋条为主要承力结构，筋条厚度根据不同工况下的应力分布做了变厚度设计，高应力区域筋条厚度更大，低应力区域适当减薄，在保证1.5倍最大冲击载荷下结构应力低于材料屈服强度的前提下，尽可能削减构件整体重量，降低悬架系统的等效簧下质量，提升车轮贴地性能。

　　从安装边界来看，该摇臂的所有安装孔位同轴度公差控制在0.02mm以内，双侧板的平行度公差不大于0.03mm，保证安装后摇臂转动无卡滞、无偏磨。主旋转支点的孔径匹配通用的金属衬套外径尺寸，可适配多数竞速级悬架的通用衬套配件，降低后期维护更换成本；推杆与减震器安装孔的孔径按照标准杆端关节轴承的尺寸设计，安装时可直接压装对应规格的关节轴承，消除连接间隙，保证力传递的直接性。构件整体的外轮廓尺寸经过运动干涉校核，在悬架全行程跳动、最大转向角度的工况下，摇臂与周边的副车架结构、刹车管路、驱动半轴均保持足够的安全间隙，不会出现运动干涉问题。

　　在实际装车应用中，该结构摇臂相比传统的铸造摇臂重量降低约40%，同时结构刚度提升25%以上，能够有效减少急刹、重刹时的悬架纵向形变，提升过弯时的侧向支撑性能，让减震器的阻尼特性能够更精准地发挥作用，避免因构件形变导致的阻尼响应滞后。其对称式的结构设计也支持左右悬架通用，减少备件储备的种类，适配多数采用推杆前悬的方程式赛车、场地改装赛车的悬架升级与改装需求。
