推杆悬架系统下控制臂结构设计

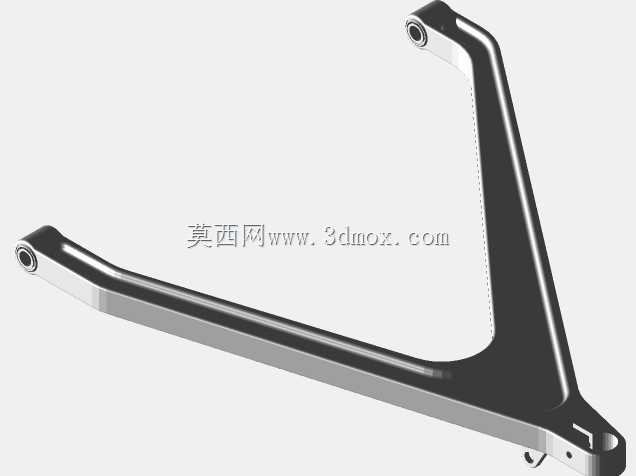

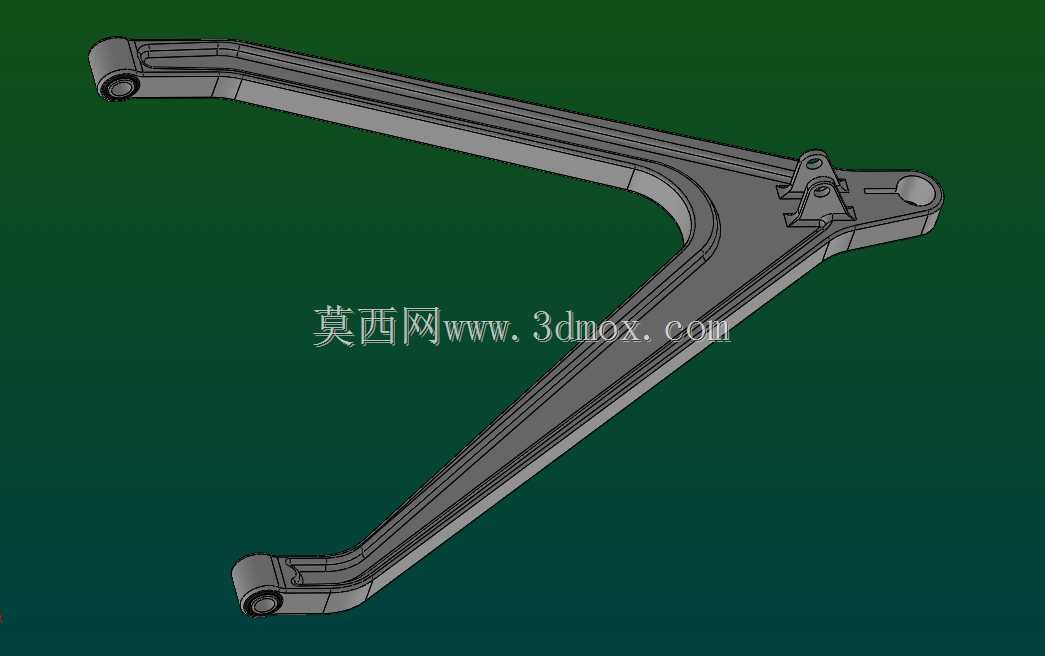

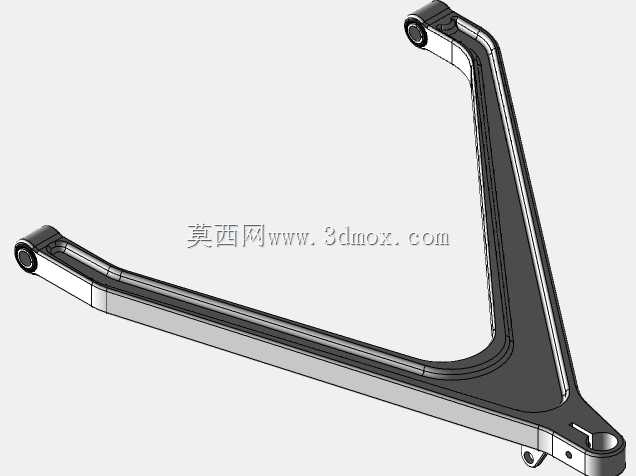

　　在高性能乘用车辆与场地赛车的底盘架构中，推杆式悬架的下控制臂承担着核心的载荷传递与运动约束作用，区别于传统麦弗逊悬架的单摆臂结构，这类双叉杆衍生的控制臂需要同时兼顾纵向力、侧向力与垂直力矩的复合承载，设计过程中需要反复校核不同工况下的应力分布与运动干涉边界。从结构形态来看，该下控制臂采用变截面的弯臂式构型，两个端部分别设置铰接安装位，一端连接车身副车架的铰接支座，另一端连接转向节的下摆臂球销座，臂身中部预留推杆安装的连接凸台，用于传递减振器与弹簧组件的垂直载荷。设计阶段首先要确定硬点坐标，这部分参数直接决定悬架的K&C特性，包括主销内倾、后倾的变化梯度，轮距在跳动行程内的变化量，以及制动点头、加速抬头的抗俯仰系数，

　　硬点锁定后才进入臂身的结构拓扑优化环节。考虑到非簧载质量对底盘操控响应的影响，臂身采用等强度设计思路，在铰接点附近载荷输入区域加大截面厚度，布置加强筋结构分散应力集中，臂身中段则通过掏空、减薄壁厚的方式控制整体重量，同时保证足够的抗弯、抗扭刚度，避免极限工况下臂身出现塑性变形导致定位参数漂移。安装边界方面，两个主铰接点的同轴度公差需要控制在0.05mm以内，避免橡胶衬套出现预扭导致的行驶异响，球销安装面的平面度要求不大于0.02mm，保证连接螺栓的预紧力均匀分布，推杆连接座的螺纹孔深度需要满足螺栓啮合长度不小于螺纹公称直径的1.5倍，承受冲击载荷时不会出现滑牙失效。实际装车场景中，这类控制臂需要通过多轮台架试验验证，

　　包括纵向力疲劳测试、侧向力极限加载测试、垂直冲击测试，模拟车辆在过减速带、高速过弯、紧急制动等不同工况下的受力状态，台架循环次数需要达到整车全生命周期使用要求的1.5倍以上才能进入量产环节。建模过程中需要重点关注铰接点的运动包络，在悬架全跳动行程、最大转向角度范围内，臂身不能与副车架、半轴、制动管路、轮辋等周边部件发生干涉，最小安全间隙需要保留至少10mm的余量，抵消零部件制造公差与行驶过程中的弹性变形量。臂身的截面设计采用封闭的箱型结构，相比开口的冲压焊接臂，封闭截面的抗扭刚度可以提升40%以上，同时减少焊接工序带来的热变形影响，适合小批量高性能车型的生产制造。衬套安装位的径向刚度需要匹配整车的平顺性调校，

　　纵向刚度适当降低以过滤路面细碎颠簸，侧向刚度保持较高数值以保证转向响应的精准度，两个铰接点的衬套轴线需要按照运动学要求设置一定的夹角，保证悬架跳动时衬套只发生径向扭转，减少轴向剪切带来的衬套过早损坏。在制动工况下，下控制臂需要传递全部的纵向制动力，这时候臂身的最大应力出现在弯角过渡区域，设计时这个区域的圆角半径不能过小，避免应力集中系数超过材料的许用范围，同时要做表面喷丸强化处理，提升零件的疲劳寿命。转向工况下，侧向力通过转向节传递到下控制臂的外端球销位置，这时候臂身承受侧向弯矩，需要保证臂身的侧向挠度在满载侧向加速度1g的状态下不超过1mm，否则会导致车轮外倾角变化过大，影响轮胎的接地面积，降低抓地性能。对于推杆安装点的位置设计，需要匹配减振器的杠杆比，把车轮的垂直跳动行程按照设计比例传递到减振器活塞上，杠杆比的线性度直接影响减振器阻尼特性的发挥，设计时要尽量保证全行程内杠杆比的变化幅度不超过10%，避免出现阻尼特性突变影响行驶质感。
