内燃机用钛合金连杆活塞组合结构设计

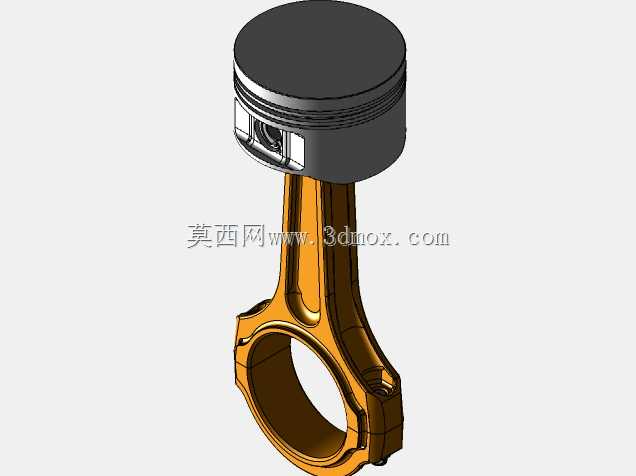

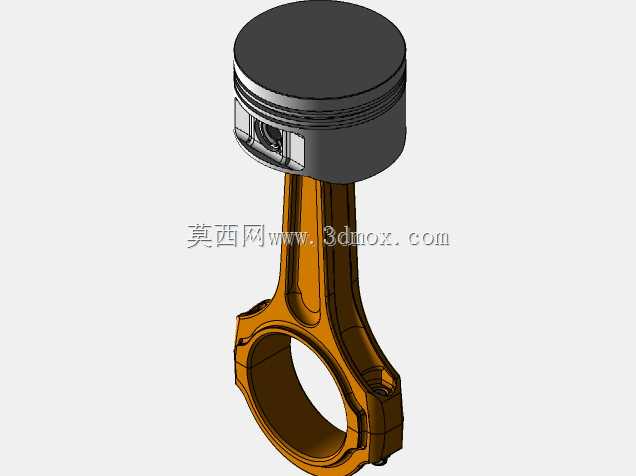

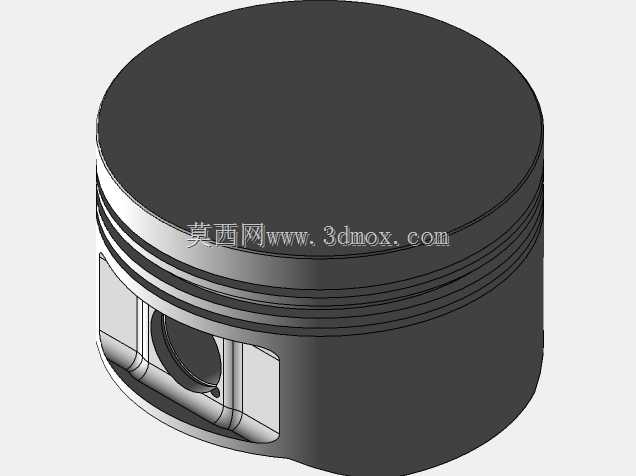

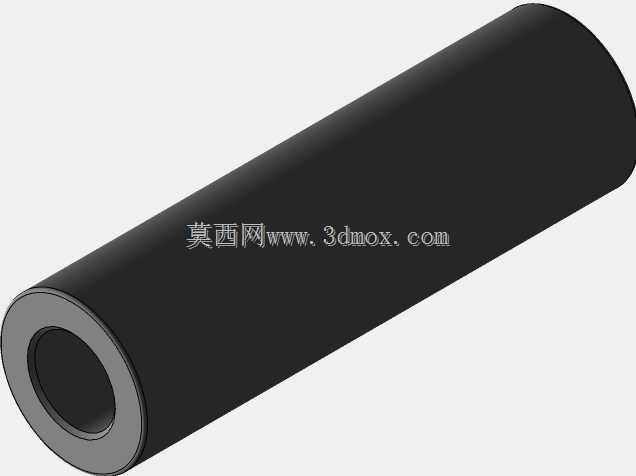

　　这套钛合金连杆与活塞组合，是内燃机曲柄连杆机构的核心运动组件，主要承担燃烧室燃气压力传递、往复运动向旋转运动转换的核心功能，广泛适配小排量高转速内燃机、改装性能动力单元以及轻量化特种动力设备的动力输出需求。从实际工况适配来看，活塞头部预留了三道环槽安装位，分别对应气封环、油环的装配需求，顶部的凹坑造型直接匹配燃烧室的挤流形态设计，能够在压缩行程末端组织合理的缸内气流涡流，提升油气混合均匀度，保证燃烧过程的充分性，降低爆震风险。活塞销孔采用了阶梯式过渡结构，避免销座位置的应力集中，适配全浮式活塞销的装配要求，工作状态下活塞销可在销孔与连杆小头衬套间自由转动，保证磨损均匀性，延长组件使用寿命。连杆部分采用钛合金材质的分体式大端设计，

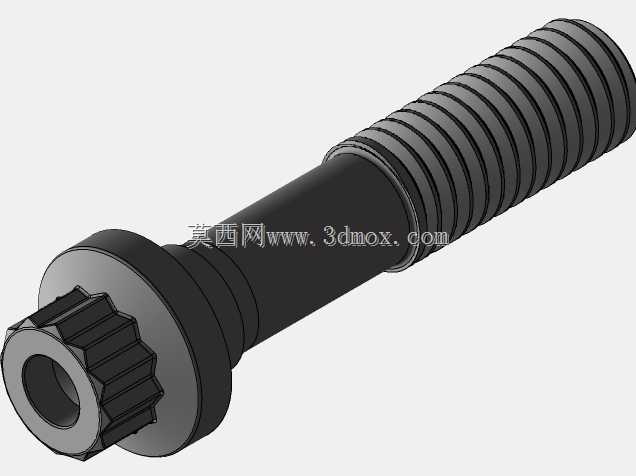

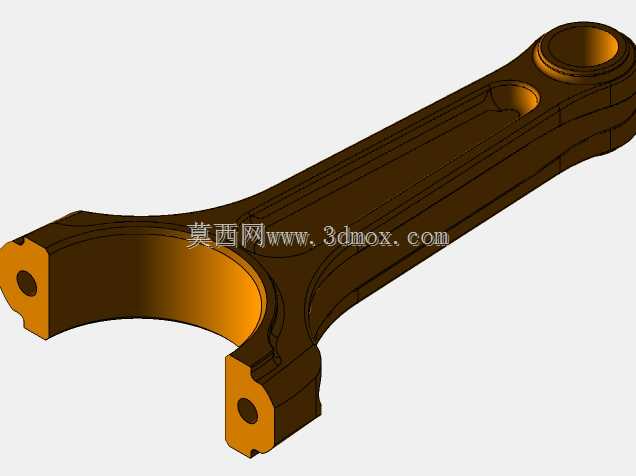

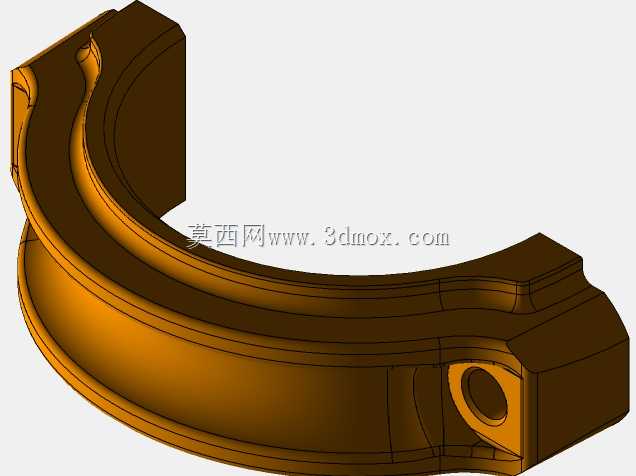

　　大端盖通过两根高强度螺栓与杆身连接，结合面采用了定位止口结构，保证装配后曲柄孔的圆度精度，避免螺栓受剪切力，杆身采用了工字形截面设计，在保证纵向抗弯、抗扭刚度的前提下，尽可能降低往复运动的质量，减少高转速下的惯性力载荷，降低曲轴主轴颈的冲击负荷。从安装边界来看，活塞的裙部采用了变椭圆型线设计，冷态下裙部截面为椭圆，长轴垂直于活塞销轴线方向，热态膨胀后裙部可趋近正圆，避免工作状态下出现拉缸、卡滞问题，裙部长度经过匹配计算，保证活塞在上下止点换向时的导向稳定性，减少活塞对缸壁的敲击噪声。连杆大小端的中心距经过严格的尺寸链校核，匹配对应机型的压缩比要求，大端孔径适配对应曲轴的曲柄销直径，小头孔内预留了衬套压装余量，

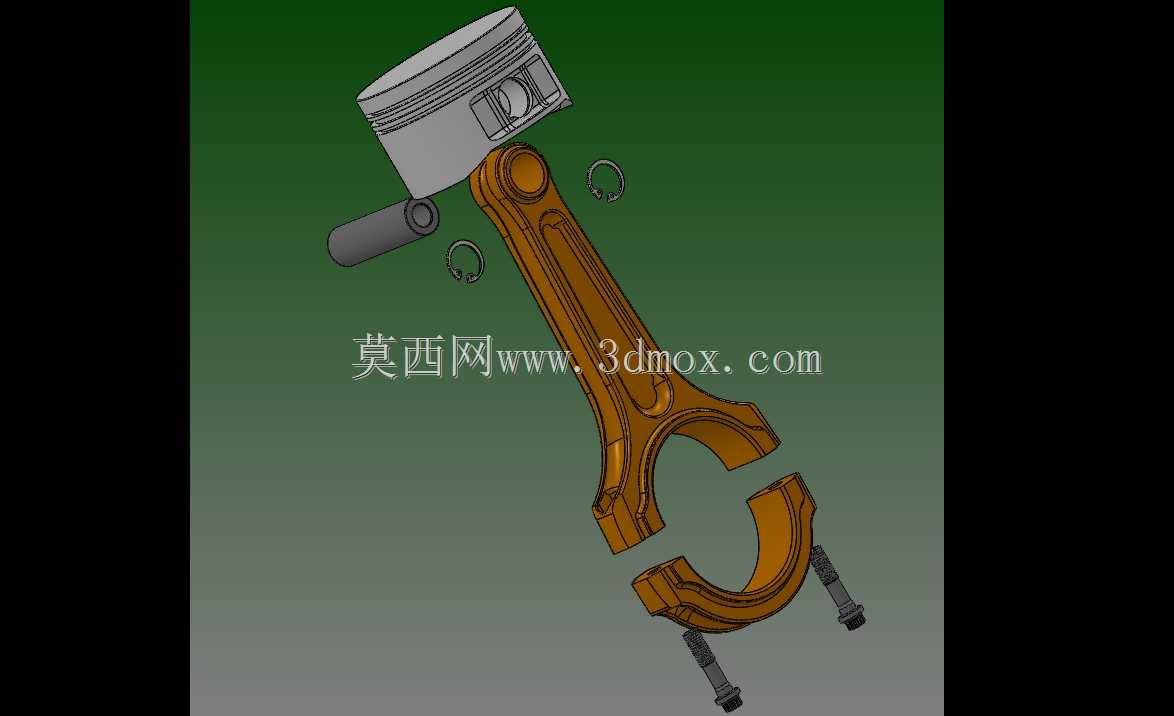

　　装配时需保证大小端孔的平行度公差在0.02/100mm以内，避免工作过程中出现偏磨、活塞偏缸等故障。设计过程中针对钛合金材料的弹性模量、热膨胀系数特性，对连杆螺栓的预紧力矩做了专门匹配，避免预紧力过大导致大端孔失圆，或是预紧力不足出现连接松动。组件配套的活塞销、卡环、连杆螺栓都做了等强度匹配，卡环的槽位深度、开口间隙都经过校核，保证高转速下卡环不会脱出造成缸壁损伤。这套结构相比传统钢制连杆组件，往复质量可降低35%以上，能够有效提升内燃机的转速响应速度，降低曲轴平衡配重的需求，适合高转速动力的性能升级场景，在装配时需要注意活塞的安装方向标记，连杆大端的喷油孔位置需要对应曲轴的润滑油道，保证压力机油能够顺利输送到活塞销、缸壁位置实现润滑冷却，活塞环的开口位置需要相互错开120度，避免开口对齐导致漏气、窜油问题。
