塔式起重机外齿式回转支承结构

　　做塔机结构设计快十二年，经手的回转支承选型和结构校核少说也有四十多套，这套外齿式回转支承的结构细节，刚好踩中了上回转塔机回转机构的所有核心设计要点。先从实际工况说，这类支承主要装在塔机塔身顶部的回转下支座与上支座之间，既要承受上部回转总成——包括起重臂、平衡臂、塔帽、起吊载荷、风载荷带来的垂直轴向力、倾覆力矩，还要承受回转启停时的径向切向力，同时自身带的外齿圈要和回转减速机的输出小齿轮啮合，把减速机的扭矩传递出去，带动上部整个作业部分绕塔身中心线做360度回转，是塔机实现作业范围覆盖的核心承载传动部件。

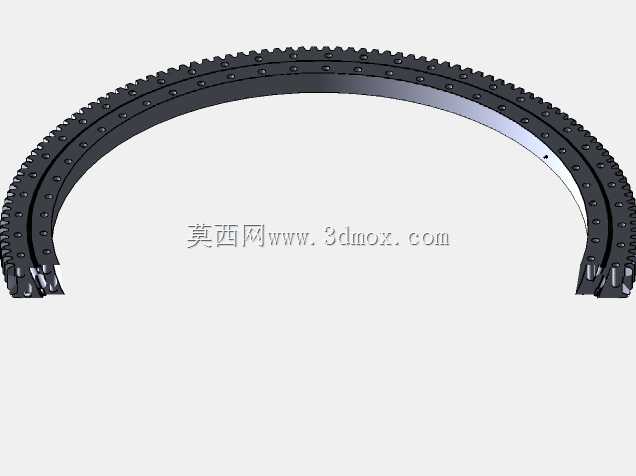

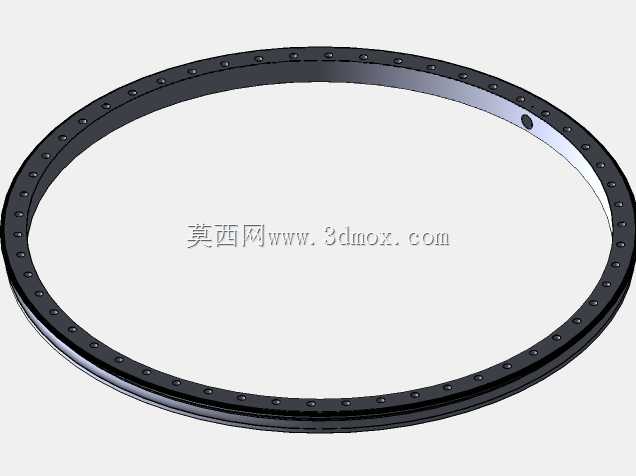

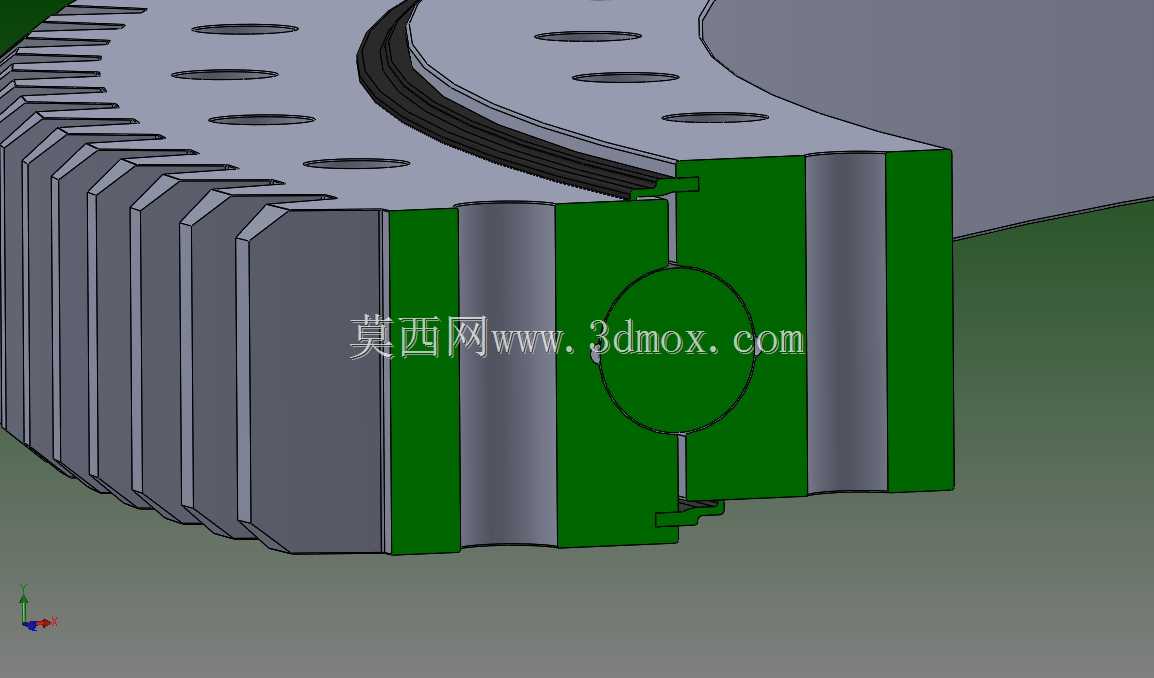

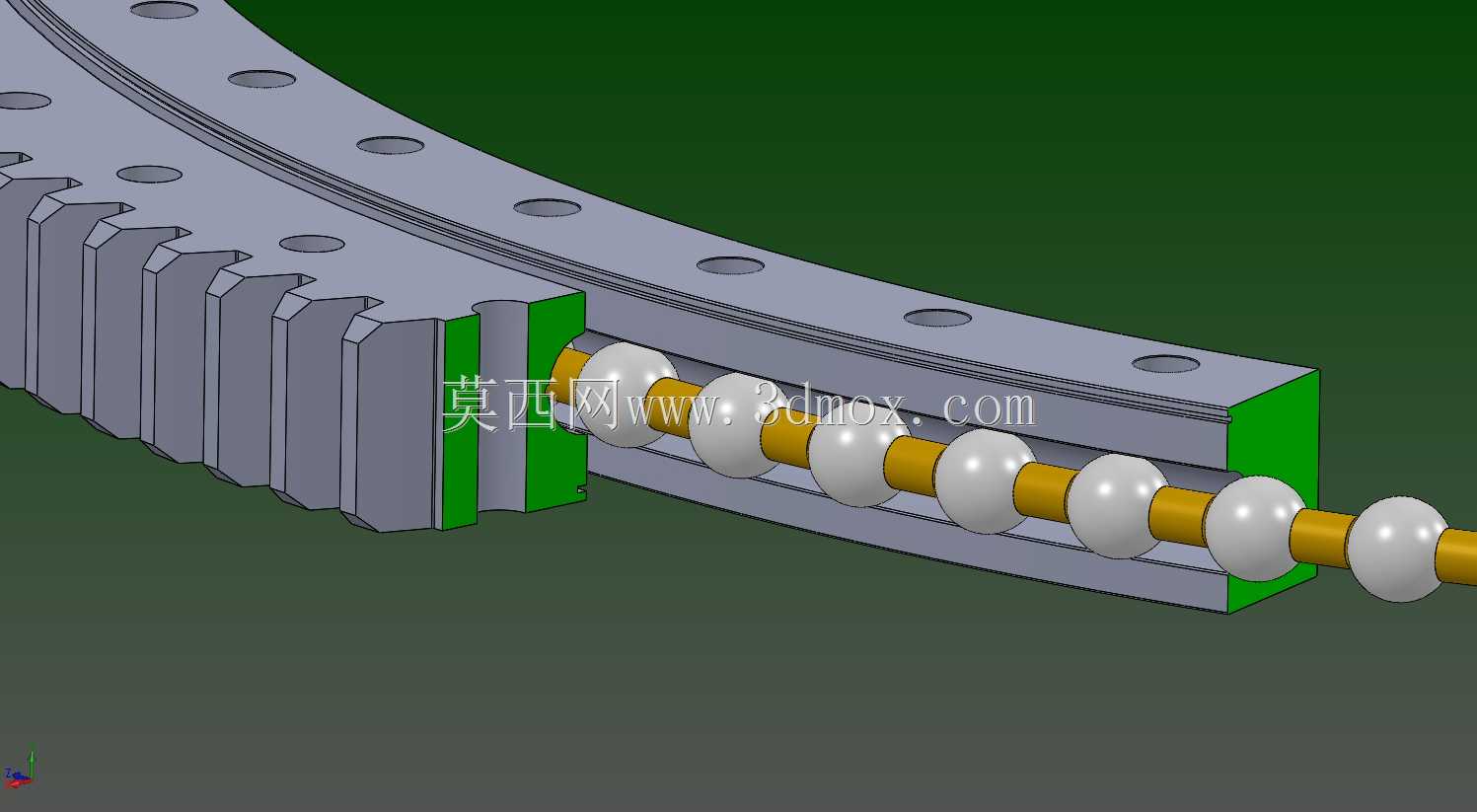

　　从结构设计逻辑来看，这套支承采用的是单排四点接触球式外齿结构，内圈通过一圈均布的安装螺栓固定在下部的回转下支座上，和塔身结构刚性连接，保持固定；带外齿的外圈则通过另一圈安装螺栓和上部的回转上支座连接，随上部作业结构一同转动。滚道部分的设计是核心，钢球在内外圈组合形成的桃形滚道内呈四点接触状态，这种接触形式能同时承受双向轴向力、径向力和倾覆力矩的复合载荷，相比双排异径球式或者三排柱式结构，单排四点接触的结构高度更小，安装占用的垂直空间更紧凑，刚好适配塔机上支座下部有限的安装空间，同时自重更轻，能降低上部结构的整体重心高度，提升塔机的整机稳定性。

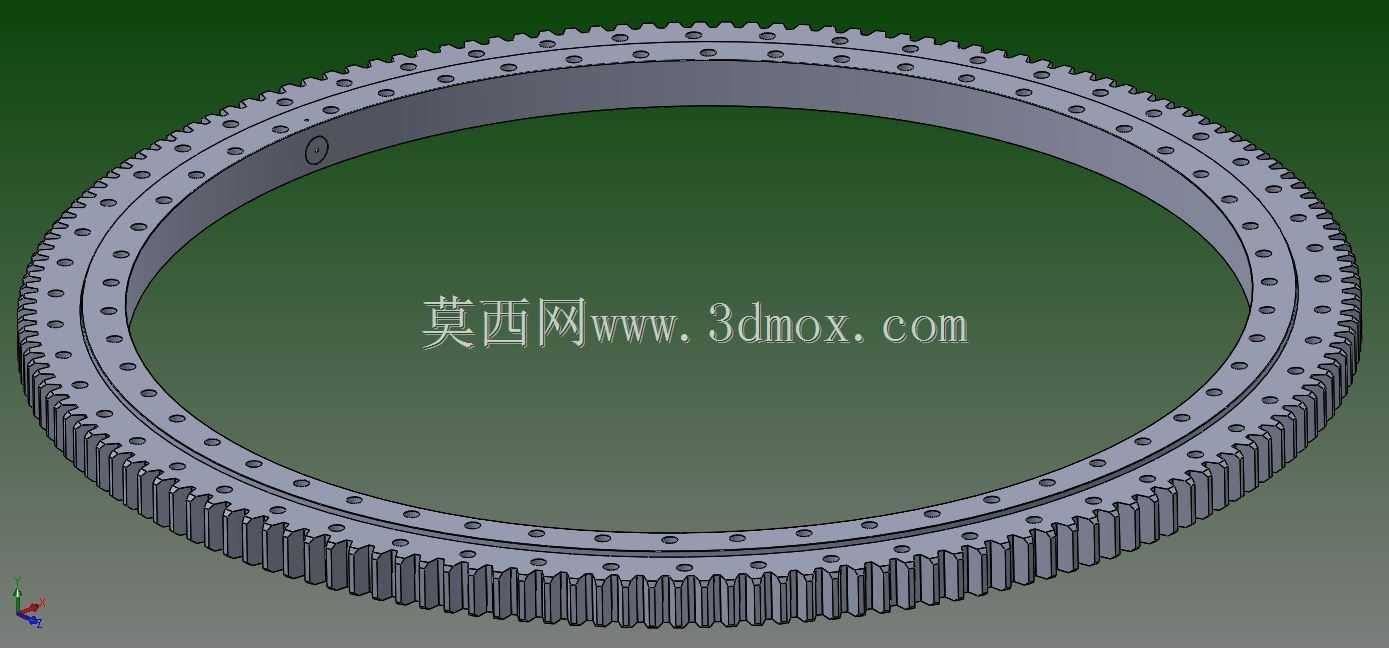

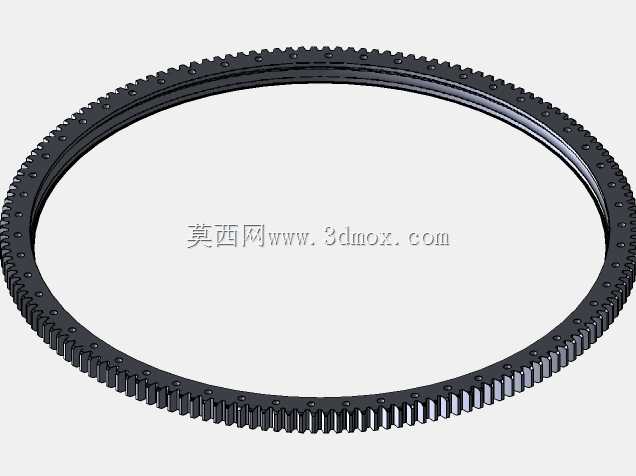

　　外齿圈的齿形采用渐开线圆柱直齿设计，齿部做了调质处理，齿面硬度控制在合理区间，既保证啮合传动时的接触强度，避免长期回转启停冲击下出现齿面点蚀、断齿问题，又保留足够的芯部韧性，抵消回转制动时的冲击载荷。齿圈的节圆直径和小齿轮的中心距是安装时的核心控制参数，实际装配中要严格控制齿侧间隙在0.2-0.5mm之间，间隙过小会导致回转卡滞、齿面异常磨损，间隙过大则会造成回转启停时的冲击过大，上部结构晃动，影响起吊作业的对位精度，甚至会带来安全隐患。

　　安装孔的排布采用双圈均布设计，内圈和外圈的安装孔分别沿圆周方向等间距排布，孔位的位置度公差控制在±0.1mm以内，保证和上下支座的法兰孔完全对位，避免强行穿螺栓导致的支承附加应力。螺栓全部采用高强度大六角头螺栓，预紧力矩严格按照螺栓等级和支承规格执行，预紧后要逐一检查力矩值，并且在首次安装后作业满100小时重新复紧，防止长期载荷作用下螺栓松动，引发支承错位失效。

　　密封结构的设计也很关键，支承的上下端面都设置了耐油橡胶密封圈，密封圈采用双唇口结构，一方面阻挡外部的灰尘、雨水、施工现场的砂石碎屑进入滚道内部，避免磨粒磨损加速钢球和滚道的失效，另一方面防止滚道内部填充的润滑脂泄漏，保证滚道和齿面的长期润滑。实际维护中，要按照作业时长定期通过注油嘴向滚道内补充锂基润滑脂，齿面也要定期涂抹润滑脂，降低啮合磨损。

　　从安装边界来看，这类支承的安装法兰面必须保证平面度公差不超过0.5mm，法兰面不能有凸起、焊渣、毛刺等缺陷，安装前要将法兰面清理干净，避免局部高点导致支承安装后产生附加变形，影响滚道的正常接触。支承的上下连接法兰的刚度也要做校核，避免载荷作用下法兰变形过大，导致滚道局部载荷集中，出现压痕甚至开裂。

　　在实际选型时，要根据塔机的最大起重力矩、最大独立高度、工作风速等参数计算支承所受的最大轴向力、径向力和倾覆力矩，按照额定静容量曲线选择对应规格的支承，保证安全系数不低于1.5，避免选型过小导致的早期失效。这套结构的建模细节很完整，滚道的曲率、齿形的渐开线轮廓、安装孔的倒角、密封槽的尺寸都做了准确还原，不管是做结构干涉检查、安装模拟，还是做回转机构的传动仿真，都能直接复用，不需要再做额外的结构修正。
