双叉杆悬架用上控制臂结构设计

　　在乘用车底盘悬架系统的开发流程中，双叉杆结构的上控制臂是承担车轮定位参数保持、侧向力传递的核心承载构件，这套结构的三维建模完全围绕量产装车的实际工况展开，没有冗余的装饰性设计，每一处几何特征都对应明确的工程需求。从实际装车场景来看，这类上控制臂多用于前置后驱车型的前悬或者性能取向车型的后悬结构，区别于麦弗逊悬架的滑柱承力逻辑，双叉杆结构的上下摆臂可以分别承担不同方向的载荷输入，上控制臂主要负责传递车轮跳动过程中的侧向力，同时约束车轮的外倾角变化轨迹，避免车辆在高速过弯时轮胎接地面积出现大幅衰减，提升弯道中的抓地稳定性。

　　设计过程中首先敲定的是两个安装端点的硬点坐标，这部分参数直接和整车的轮距、主销内倾角、主销后倾角参数绑定，不能随意调整：靠近车架一侧的衬套安装端采用了同轴的橡胶衬套压装结构，衬套外圈的金属套筒和控制臂本体的安装孔采用过盈配合设计，安装孔的端面预留了衬套压装后的定位台阶，避免衬套在长期交变载荷下出现轴向窜动；靠近转向节一侧的球销安装座做了局部加厚处理，因为这个位置是载荷的集中输入点，车辆经过颠簸路面时，车轮受到的垂向冲击、转向时的侧向力都会通过球销传递到控制臂本体，加厚的安装座可以有效降低应力集中系数，避免长期使用后出现疲劳裂纹。

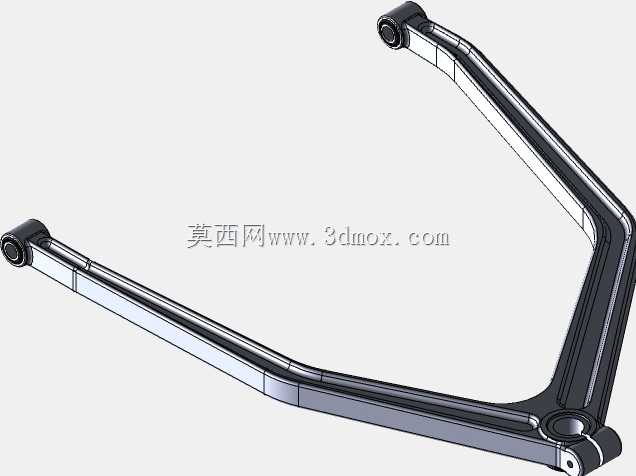

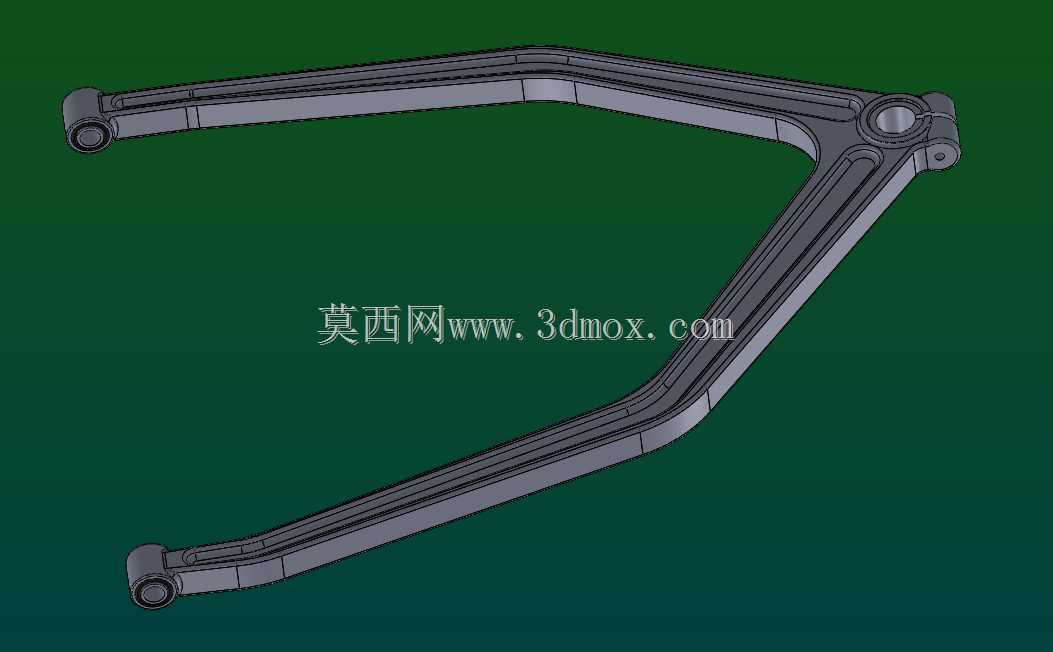

　　从结构外形来看，整个控制臂采用了变截面的冲压焊接结构设计，臂身的主体是两根平行的冲压型钢构件，在靠近两个安装端点的位置通过加强板焊接为整体，臂身的截面从中间位置向两端安装点逐渐过渡加宽，这种设计一方面可以在保证整体结构刚度的前提下降低零件自重，避免簧下质量过大影响悬架的响应速度，另一方面可以让载荷在臂身传递的过程中更加平顺，不会出现截面突变导致的应力集中。臂身的弯折角度完全匹配悬架跳动的运动包络，在设计阶段就做了完整的运动干涉校核，确保车轮从最大上跳行程到最大下跳行程的全过程中，控制臂不会和减震器、弹簧、车架纵梁以及周边的制动管路、线束发生运动干涉，安装边界的预留间隙完全满足整车布置的要求，衬套安装端的固定螺栓孔中心距、球销安装面的定位孔位置都和同平台车型的安装点完全通用，不需要对车架或者转向节做额外的修改就可以直接适配装车。

　　在细节设计上，臂身的焊接位置都做了圆弧过渡处理，避免焊接应力集中导致的结构失效，臂身表面预留了涂装工艺需要的沥水孔，不会在电泳工序中出现积液残留的问题，影响零件的防腐性能。整个结构的刚度匹配也做了针对性的调校，臂身的侧向刚度设计值满足过弯时的形变量要求，不会因为侧向力过大导致车轮外倾角出现超标的变化，同时衬套的安装位置预留了足够的调整空间，可以在整车下线的四轮定位工序中对车轮的外倾角、前束值进行微调，保证整车的定位参数符合设计要求。不同于很多概念设计阶段的简化模型，这套控制臂的三维结构完全考虑了量产制造的工艺可行性，冲压件的拔模角度、焊接边的宽度、安装孔的加工余量都符合冲压焊接工艺的生产要求，不需要做大幅的结构修改就可以直接进入工装开发阶段，不管是用于底盘结构的教学演示、悬架系统的性能仿真，还是作为改装件开发的参考结构，都具备足够的工程参考价值。
