垂直起降固定翼长航时侦察无人机

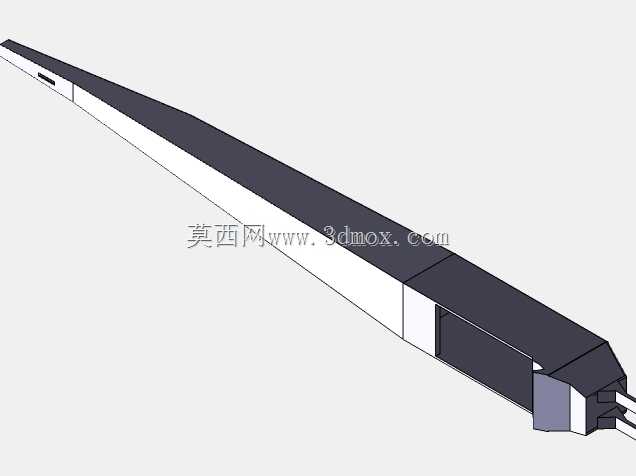

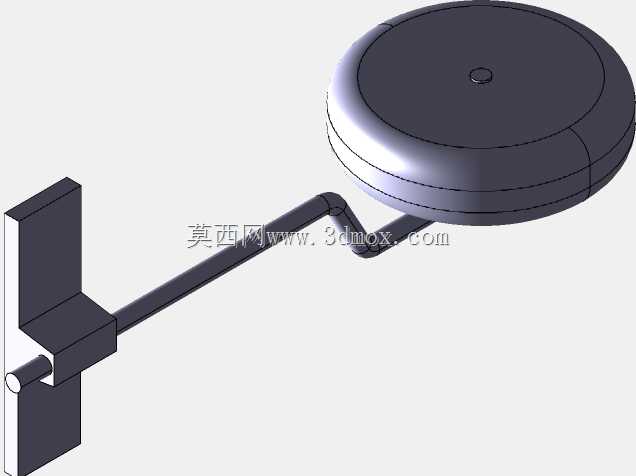

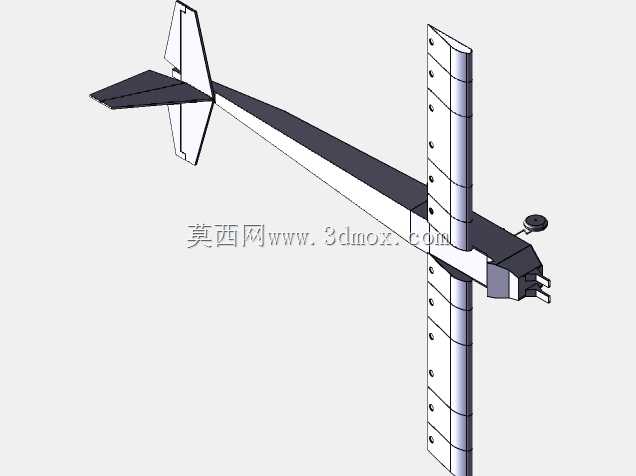

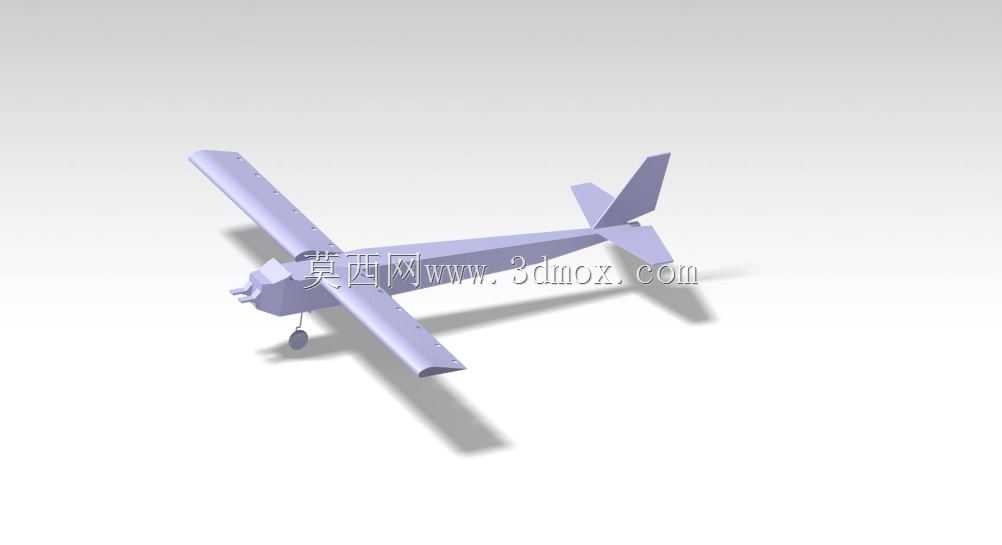

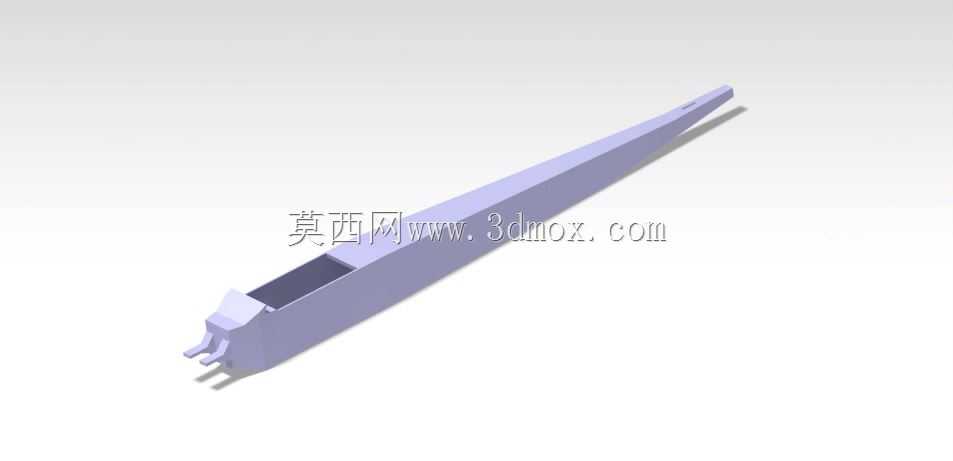

　　这套垂直起降固定翼无人机的结构方案，核心是把多旋翼垂直起降能力和固定翼长航时巡航效率结合起来，不需要跑道弹射架就能在野外场地完成起降，作业半径和留空时间又远高于普通多旋翼机型，在测绘巡检、边境巡查、农林航测、应急通信中继这类场景里实用性很强。整机采用上单翼加尾撑式常规尾翼布局，机身沿航向呈细长流线型，机头位置预留了任务载荷舱空间，可以根据作业需求换装可见光云台、红外热成像模组或者小型测绘相机，机头上方凸起的小舱段用来安置GNSS天线和磁罗盘，避免机身金属结构干扰卫星信号。垂直升力部分由沿机身纵向布置的一根贯穿式垂直机梁承担，梁体上下分段布置多组旋翼动力，起降阶段所有垂直旋翼同步出力，把整机托举离地，

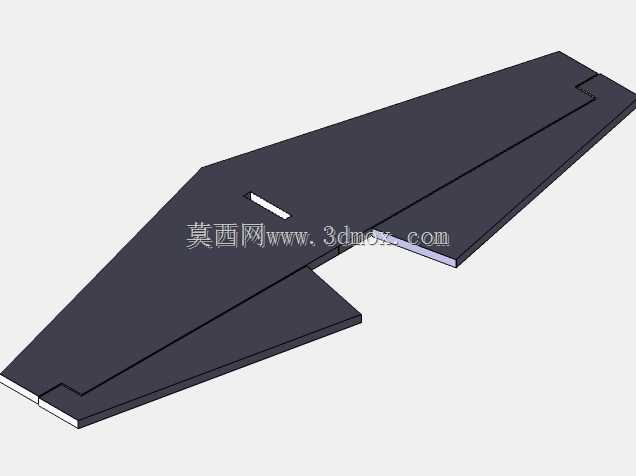

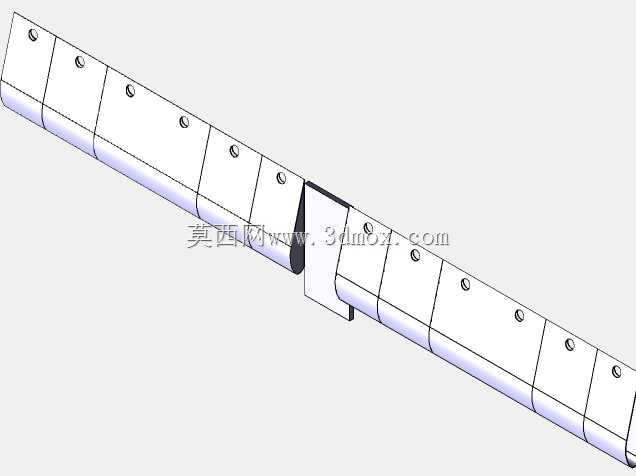

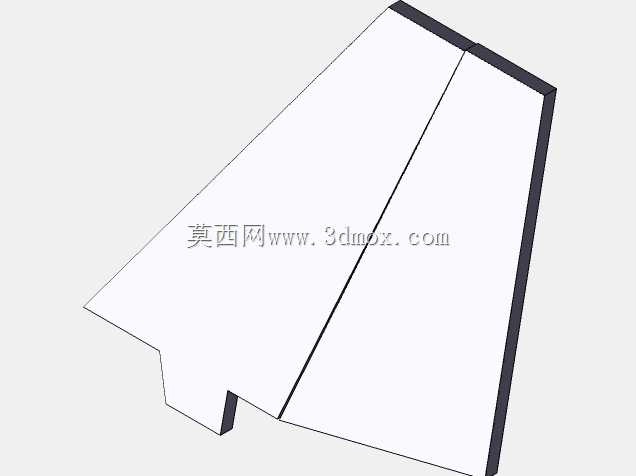

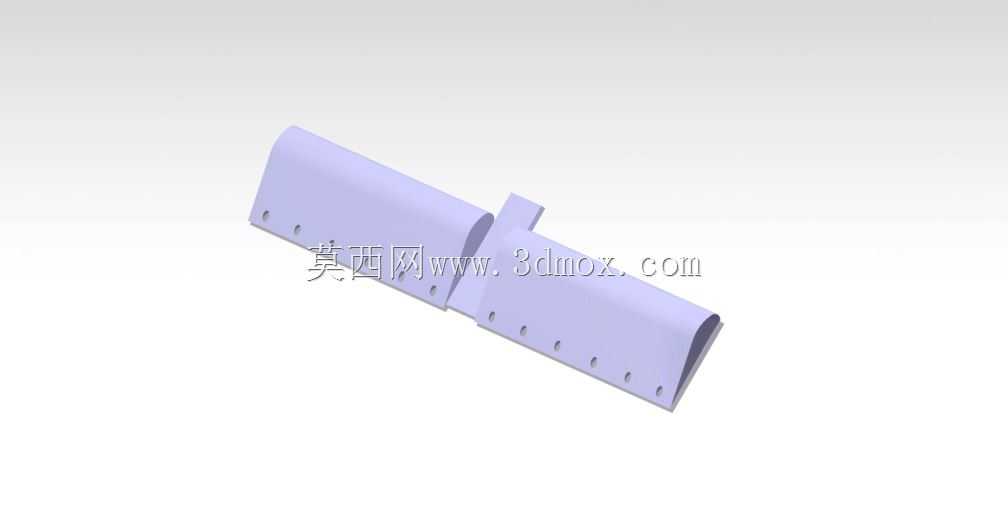

　　爬升到安全高度之后尾部的推进动力启动，前飞速度逐步提升，固定翼机翼产生足够升力，垂直旋翼就可以停止工作进入巡航状态，这种构型省去了复杂的旋翼倾转机构，结构可靠性比倾转旋翼方案高很多，维护难度也更低。机翼采用平直翼型设计，翼型厚度适中，兼顾低速升阻特性和结构刚度，机翼表面沿展向布置了多道翼肋定位刻线，蒙皮和内部翼梁的装配位置在数模里都做了明确的分件，实际加工的时候既可以用碳纤维蒙皮夹泡沫芯的复材工艺成型，也可以直接3D打印翼段再拼接，翼身对接位置设计了快拆卡扣，外场作业时机翼可以快速拆卸，装进小型运输箱就能转场。尾翼部分由垂直安定面、水平尾翼和后端方向舵、升降舵组成，尾撑从机翼后缘向后延伸，把尾翼固定在远离主机翼下洗流的位置，

　　巡航阶段舵面的操控效率不会被主翼气流干扰，航向和俯仰姿态的控制精度更稳定。机身中段是主设备舱，飞控板、动力电池、电调、数传电台都集中布置在这个区域，重心刚好落在机翼气动焦点附近，垂直起降和前飞转换过程中重心偏移量很小，不需要额外调整配重。垂直动力梁和机身的连接位置做了加强安装座，梁体承受旋翼拉力的交变载荷，安装座周边的机身框都做了加厚处理，避免长期起降振动导致连接松动。从安装边界来看，整机翼展方向的总宽度在垂直起降状态下由垂直机梁的高度决定，机梁上下两端都预留了旋翼安装位，旋翼旋转平面和机身、尾翼之间留足了安全间隙，不会出现桨叶打机身的问题；巡航状态下机翼展长是横向最大尺寸，外场停放的时候两侧机翼拆下之后，

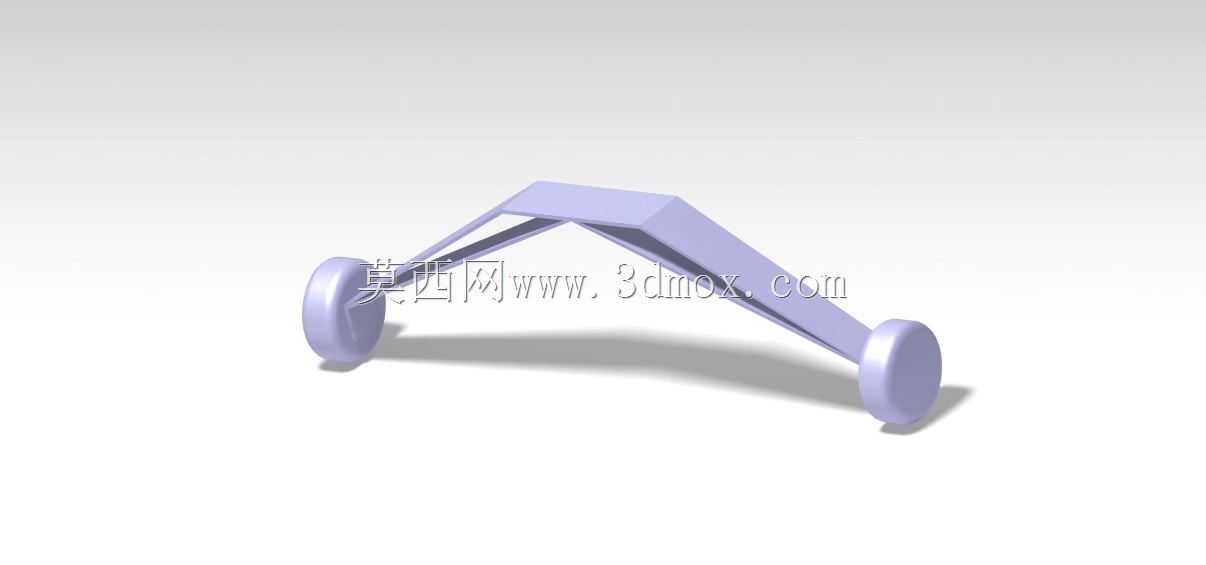

　　机身加尾段的长度可以控制在小型SUV后备箱的容纳范围内。结构设计上没有采用复杂的曲面隐身造型，所有棱角都做了圆弧过渡，既减少飞行阻力，也避免复材成型的时候直角位置出现应力集中。机身底部预留了起落支撑的安装点位，垂直起降阶段可以加装简易的碳纤维起落架，也可以直接在机腹加装缓冲垫，在平整草地、硬化路面都能完成降落。任务舱的安装接口采用通用挂点设计，不同重量的载荷可以通过调整电池摆放位置来配平重心，飞控系统的布线槽沿机身内壁预留，数传、图传天线分别布置在尾翼和机腹位置，避免信号互相遮挡。这套数模把所有结构分件都做了独立建模，连接件的安装孔位、舵面的铰接转轴位置都有明确的几何特征，不管是做气动仿真的前置结构参考，还是直接投入原型机试制，都可以直接提取特征做后续的工程出图，不用再重新逆向重构机身曲面。
