六速手动汽车变速箱内部齿轮传动结构

　　这套结构面向前置后驱或横置平台的六速手动变速单元，核心展示箱体内多轴平行布置的常啮合齿轮组、同步器结合齿圈、输入输出轴支撑关系以及换挡啮合路径。实际装车场景中，变速箱承担发动机扭矩与转速的再分配任务：低速挡位通过大传动比放大轮端扭矩，满足起步、爬坡和重载牵引；高速挡位降低发动机转速，兼顾巡航油耗与噪声控制；倒挡则通过中间惰轮改变输出轴旋向。

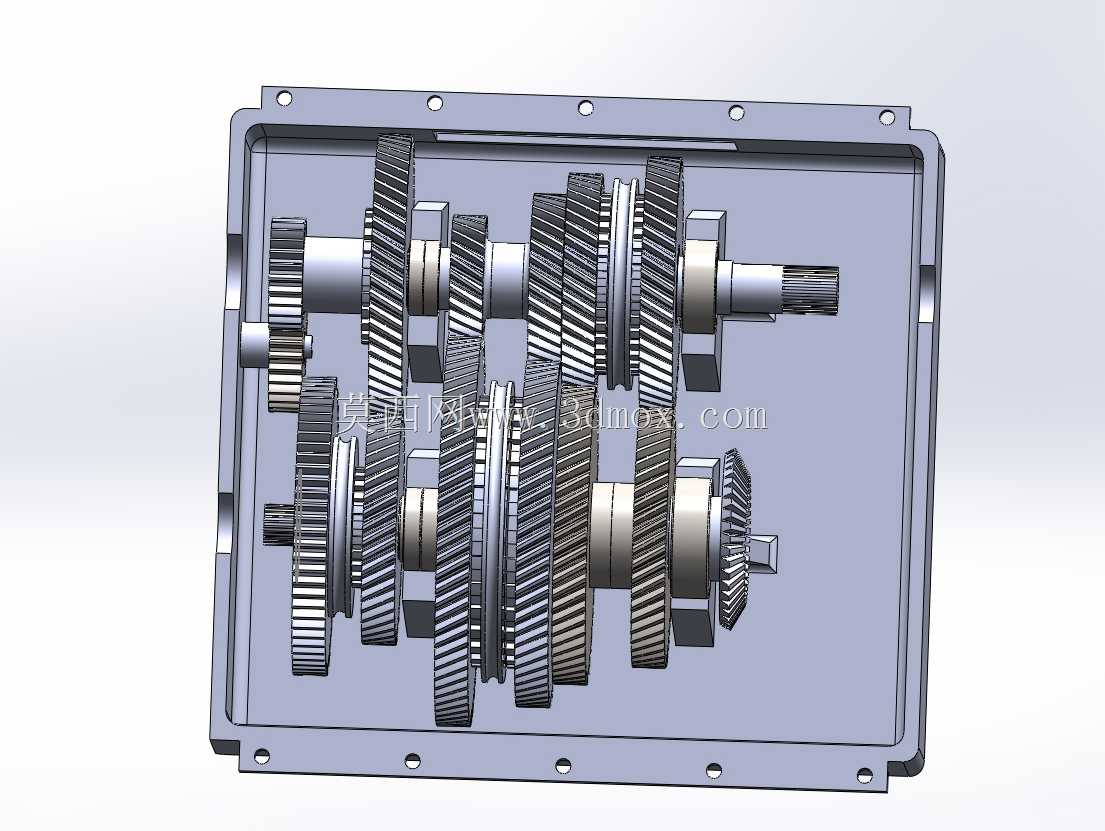

　　从建模思路看，模型没有停留在外壳外观，而是把箱体剖开后保留内部传动链，便于检查各挡齿轮的空间排布。输入轴接收离合器传递的动力，输出轴通过不同齿数齿轮副把动力传至主减速端，中间轴承担多级扭矩过渡；斜齿圆柱齿轮占主要挡位，啮合重合度高、传动平稳，适合乘用车持续变速工况。同步器布置在相邻挡位齿轮之间，换挡时通过锥面摩擦使待啮合齿轮转速同步，再由结合套完成锁止，避免打齿。

　　结构校核时需要重点关注轴系跨距、齿轮节圆位置、齿顶圆与箱体内壁间隙，以及拨叉槽和同步器行程。多挡位齿轮密集堆叠在有限箱体内，轴向尺寸往往是布置难点：各齿轮轮毂、挡圈、轴承内圈和同步器齿座都要沿轴线依次排布，既要保证换挡行程，又不能让齿顶或拨叉与相邻零件干涉。径向边界则受箱体壁厚、加强筋和润滑油腔限制，齿轮甩油路径需与箱底油面保持合理关系，保证飞溅润滑能够到达轴承和啮合区。

　　安装层面，箱体法兰孔、轴承座孔和轴端伸出位置构成主要装配基准。输入轴端需与离合器壳体或飞轮壳对中，输出轴端连接传动轴或差速器接口，壳体接合面则要保证密封面平面度和螺栓压紧顺序。维修与教学使用时，该剖开结构能直观呈现空套齿轮、固定齿轮、花键连接和轴承支撑的区别，也可用于讲解传动比计算、挡位切换逻辑、齿轮强度校核以及润滑流向。对于结构设计人员，它更适合作为手动变速器总体布置参考：在确定中心距、齿宽、齿数组合和轴向叠装顺序后，再进一步细化壳体、拨叉轴、选换挡机构和密封件，才能形成可制造的完整变速总成。
