同轴式多级齿轮传动变速箱结构设计

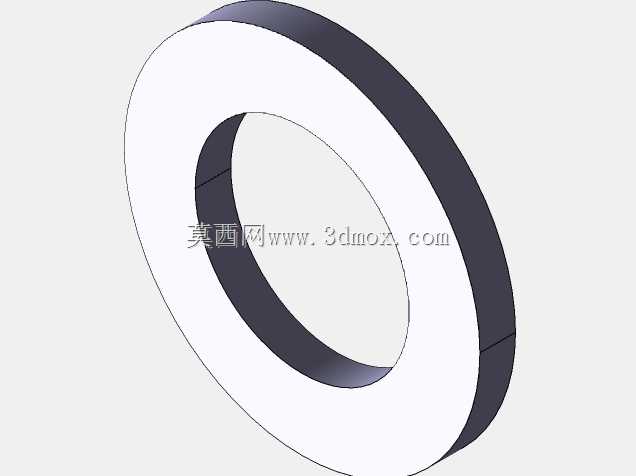

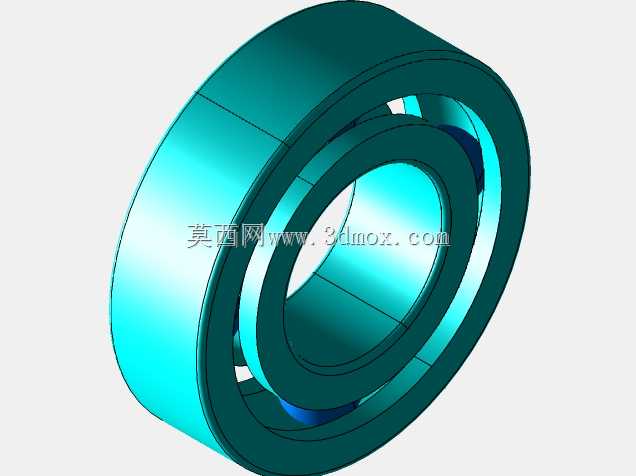

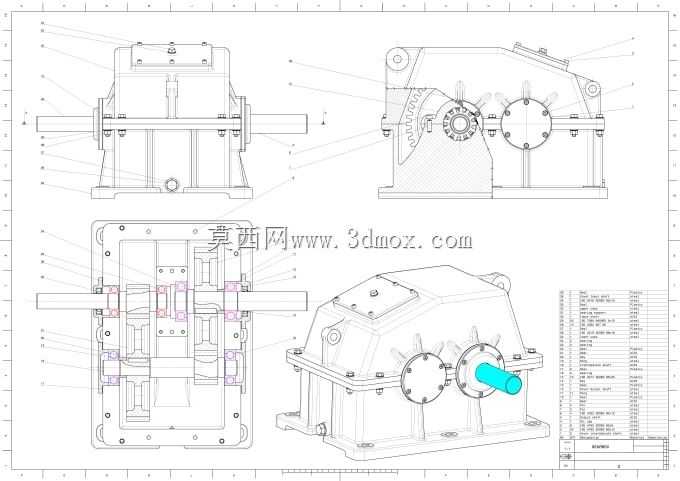

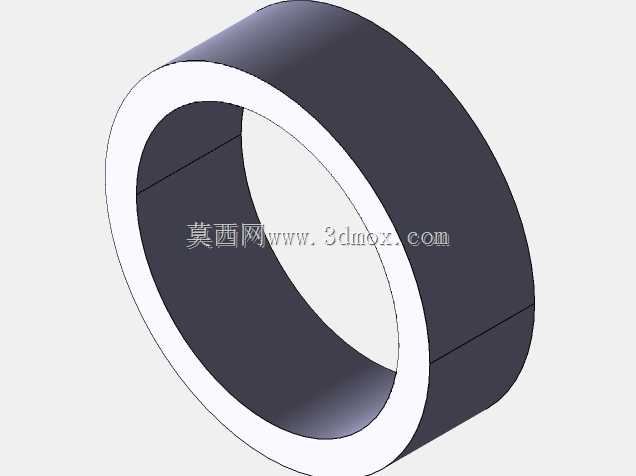

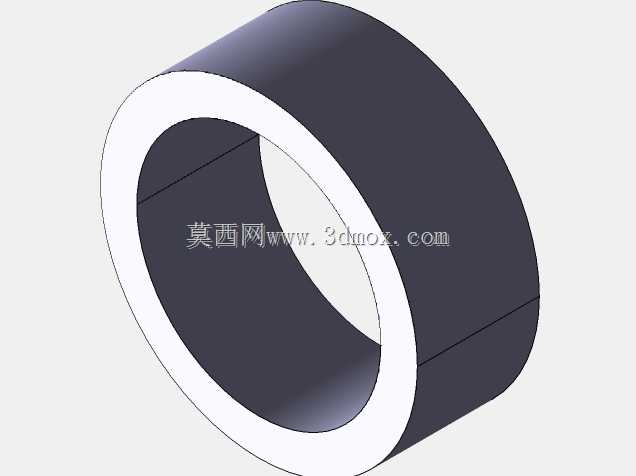

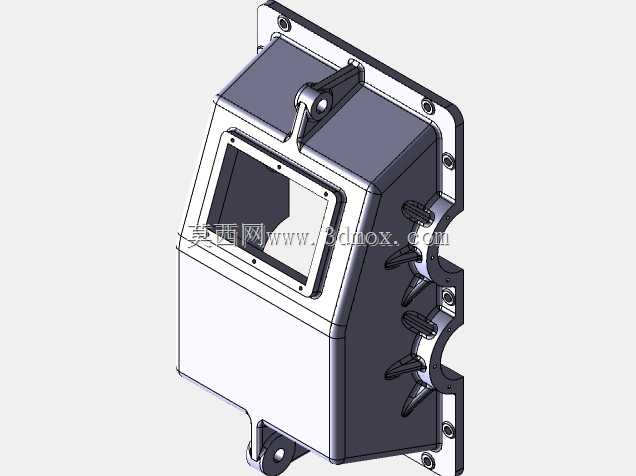

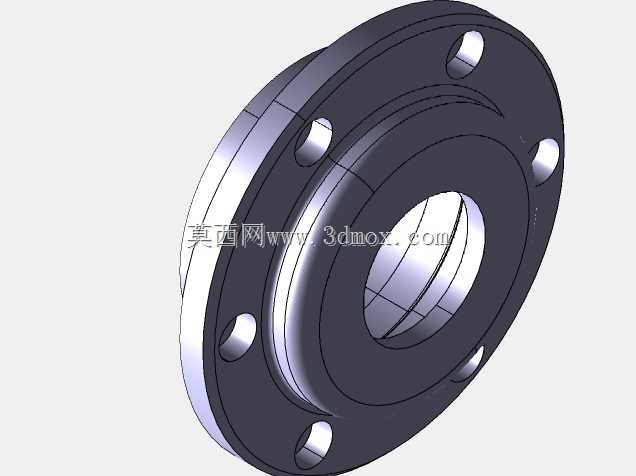

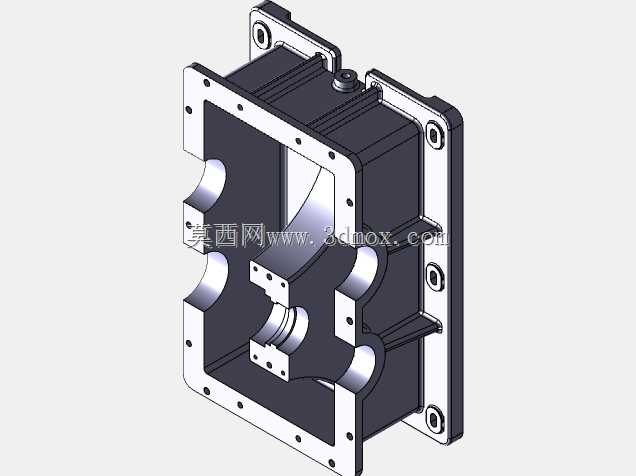

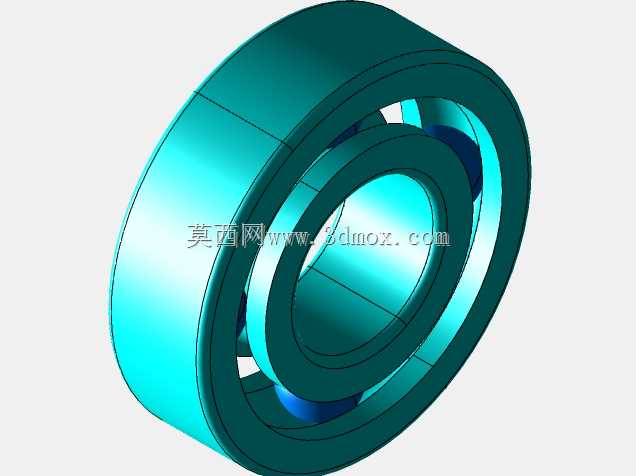

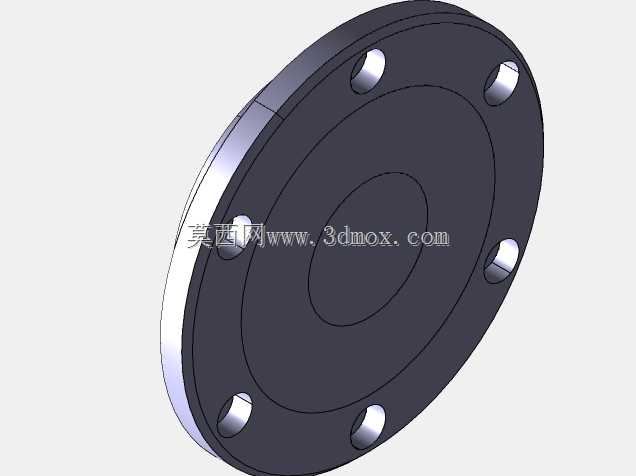

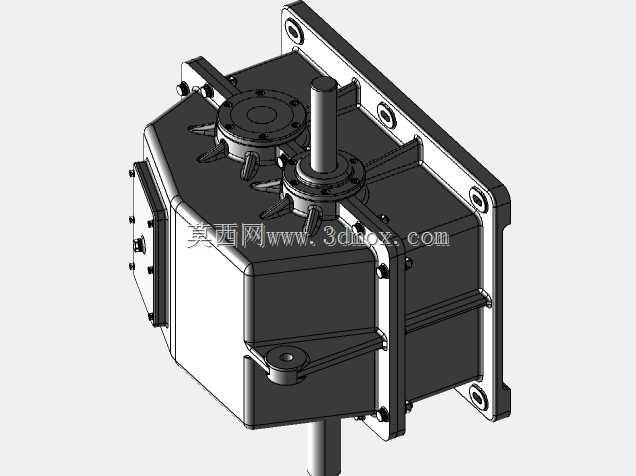

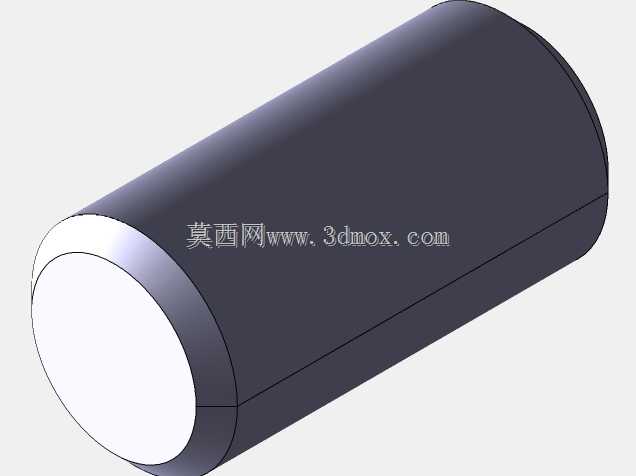

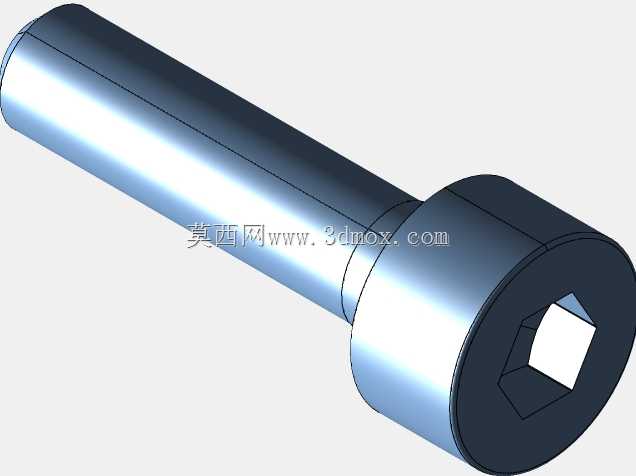

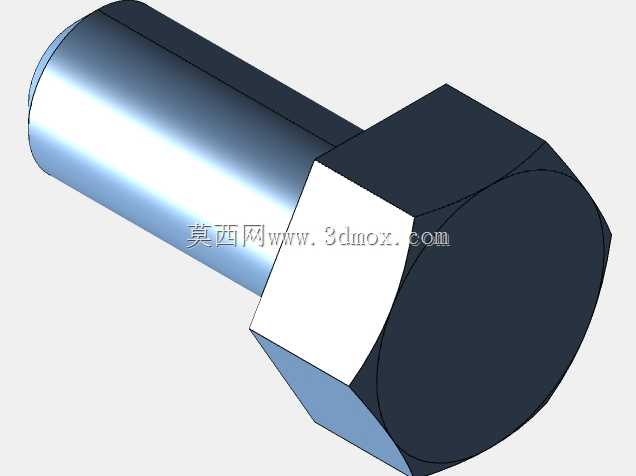

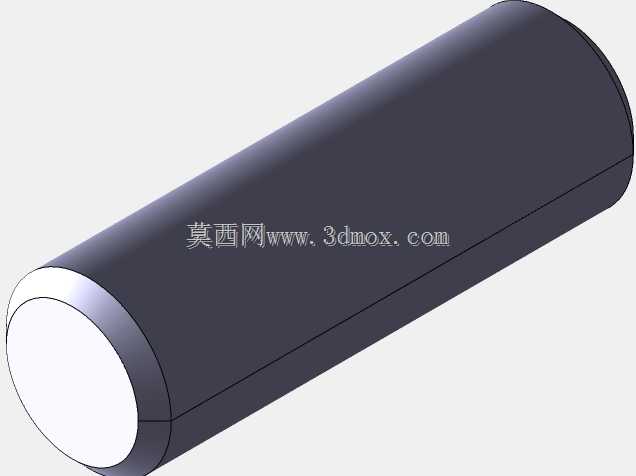

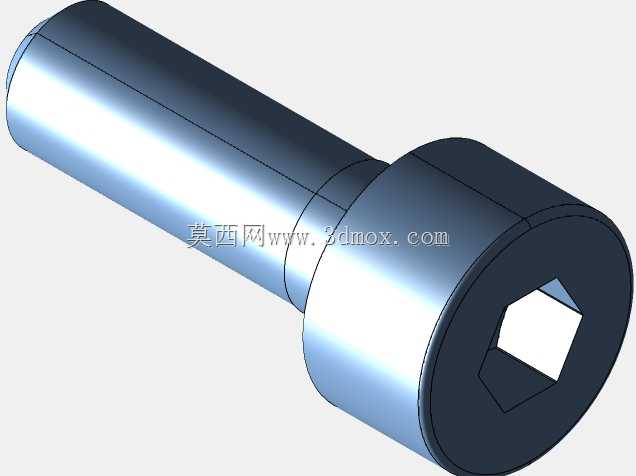

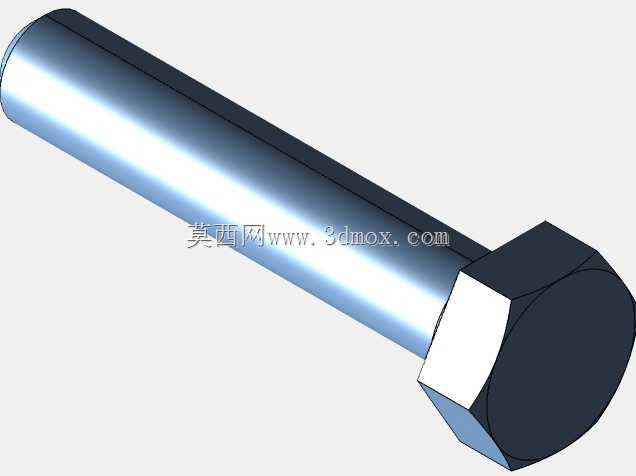

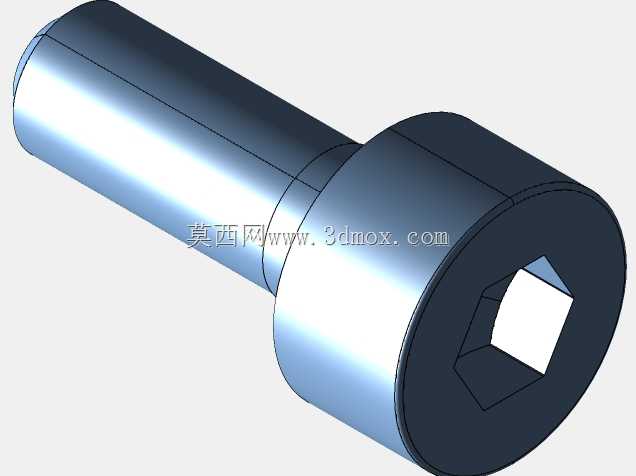

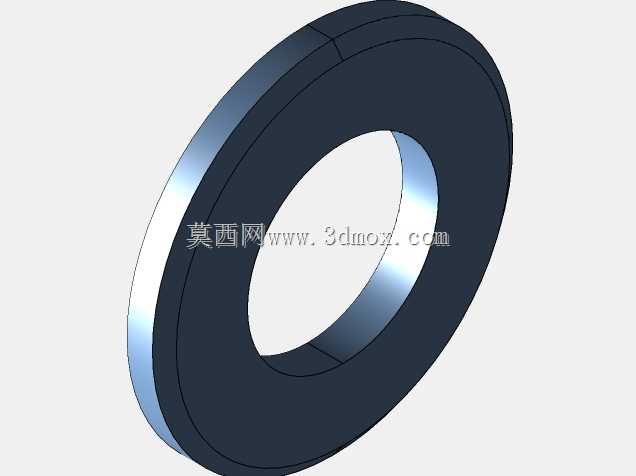

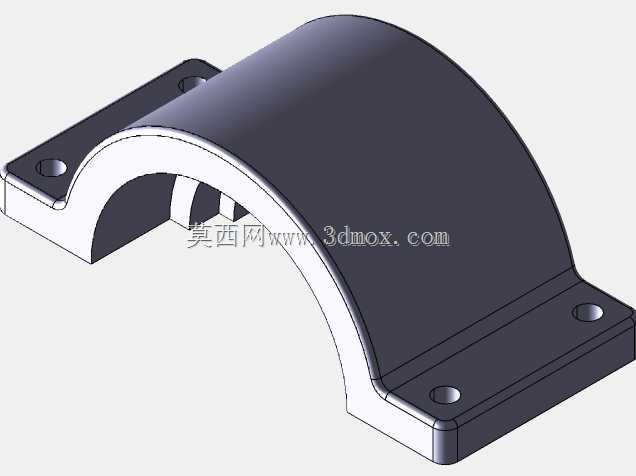

　　这款变速箱采用多级圆柱齿轮啮合传动结构，整体为剖分式铸铁箱体设计，主要应用于工业输送线、小型工程机械、农用作业设备等需要恒定转速扭矩转换的传动场景，可在原动机与工作机之间实现固定速比的动力传递，匹配不同工况下的输出转速与扭矩需求，适配常规三相异步电机、内燃机等多种原动机的输出端连接。箱体采用上下剖分结构，结合面经过精铣加工保证密封性能，箱壁预留有轴承安装孔位，各孔位同轴度公差控制在IT7级以内，保证齿轮轴安装后啮合间隙均匀，避免偏载打齿问题。输入轴与输出轴采用平行轴布置，轴系零件包含深沟球轴承、定位轴套、密封端盖等标准件，装配时可通过调整轴承端盖处的垫片厚度控制轴系轴向窜动量，窜动间隙控制在0.1mm-0.3mm区间，

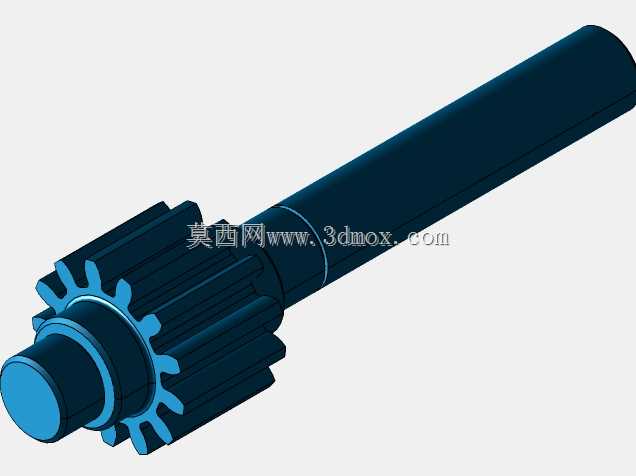

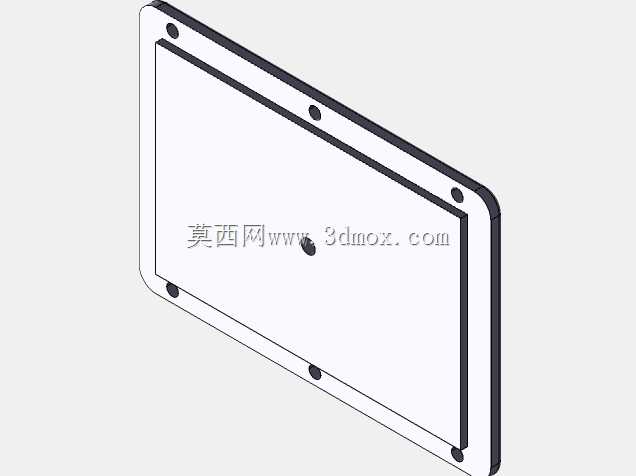

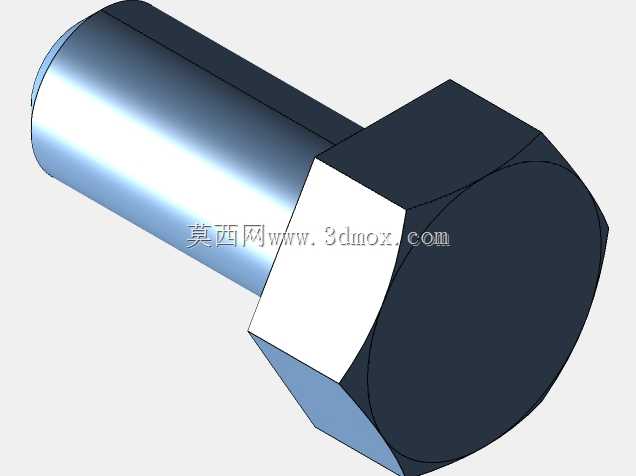

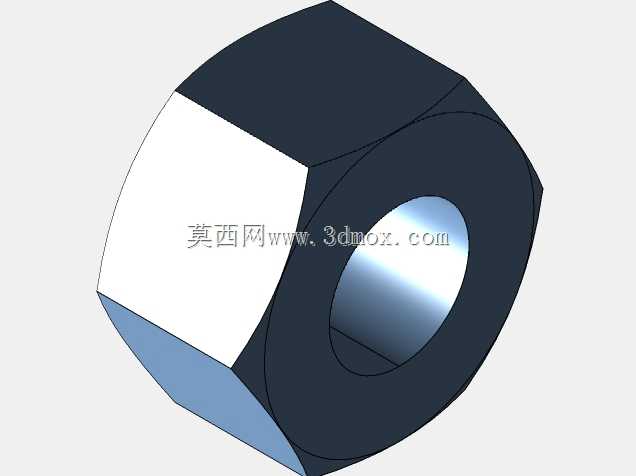

　　既保证轴系转动灵活，又避免齿轮啮合时出现轴向窜动导致的齿面偏磨。齿轮采用渐开线圆柱直齿设计，齿面经过调质处理，齿部硬度达到HB220-250，可承受中等冲击载荷下的持续传动，各级齿轮的传动比经过合理分配，高速级采用小模数齿轮降低转动惯量，低速级采用大模数齿轮提升承载能力，整体传动效率可达96%以上，常规工况下连续运行温升不超过40℃。箱体底部预留有油池空间，采用浸油润滑方式，齿轮转动时带起的润滑油可同时润滑啮合齿面与轴承位置，箱壁侧面预留有油位观察孔与放油螺塞孔，方便日常维护时检查油位、更换润滑油，顶部预留有透气塞安装位，避免箱体内温度升高时压力过大导致密封件渗漏。安装边界方面，箱体底部设计有带螺栓孔的安装脚，

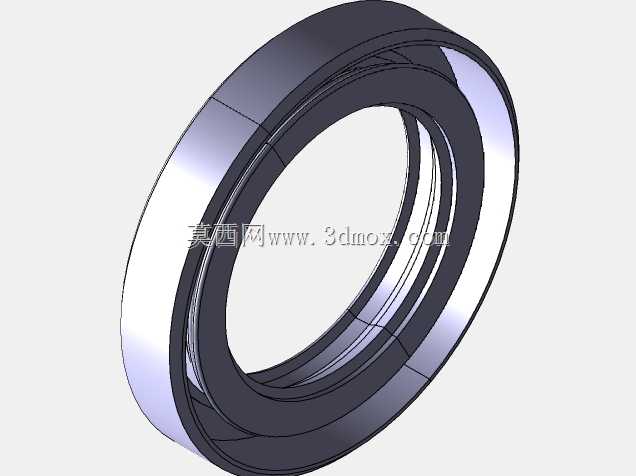

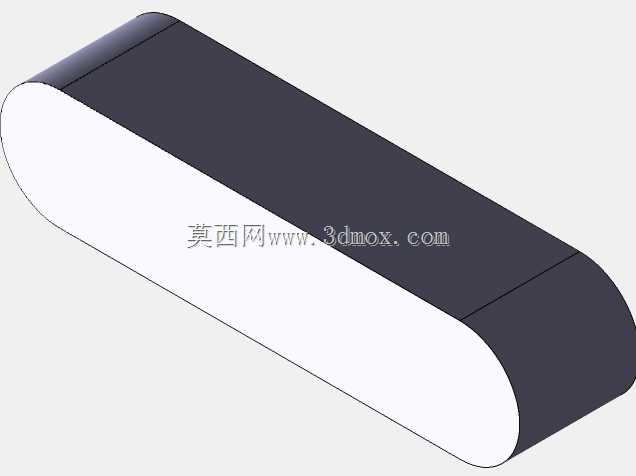

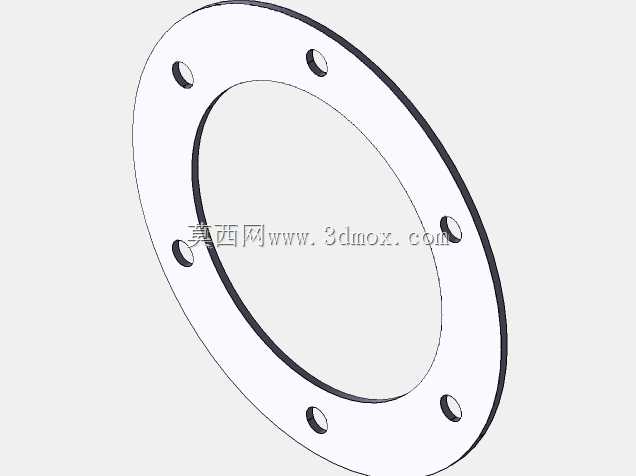

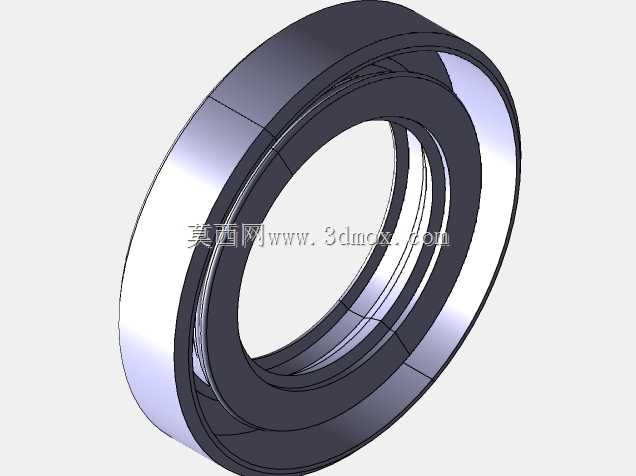

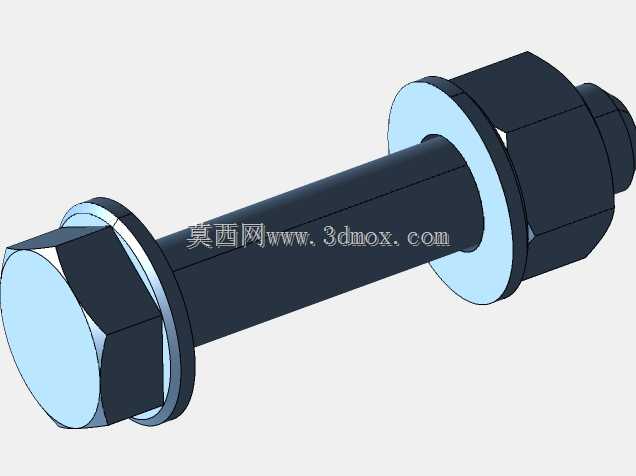

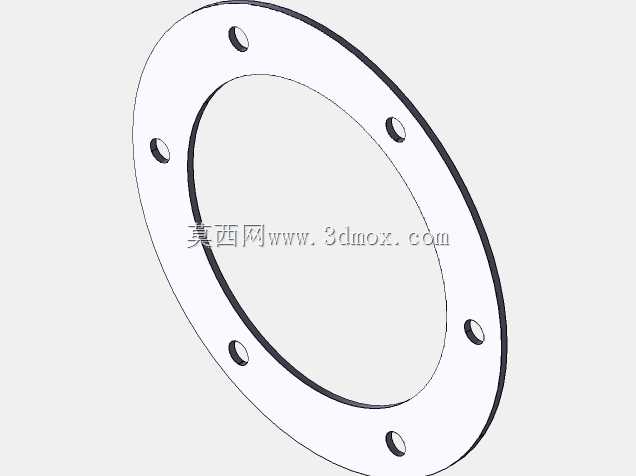

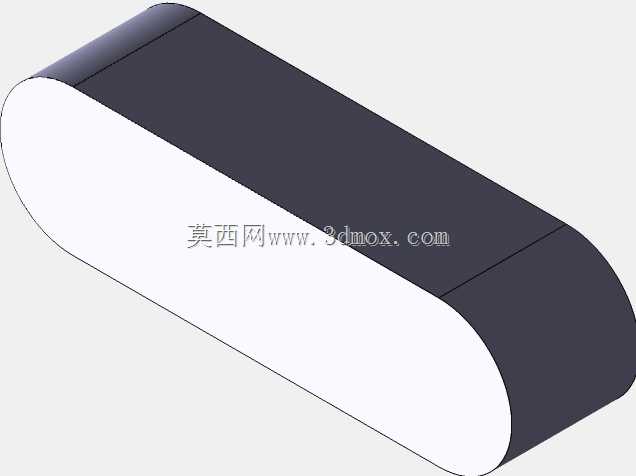

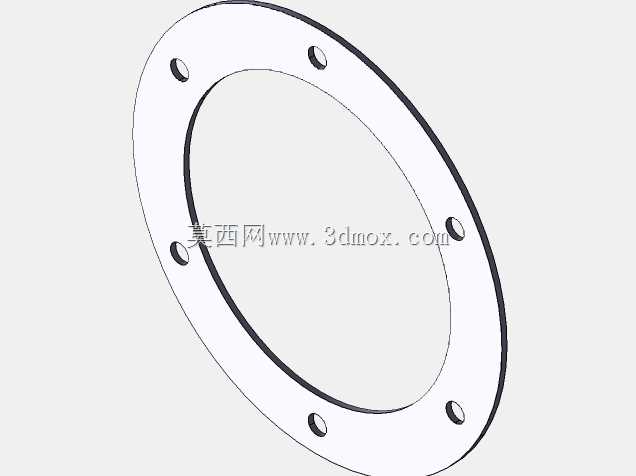

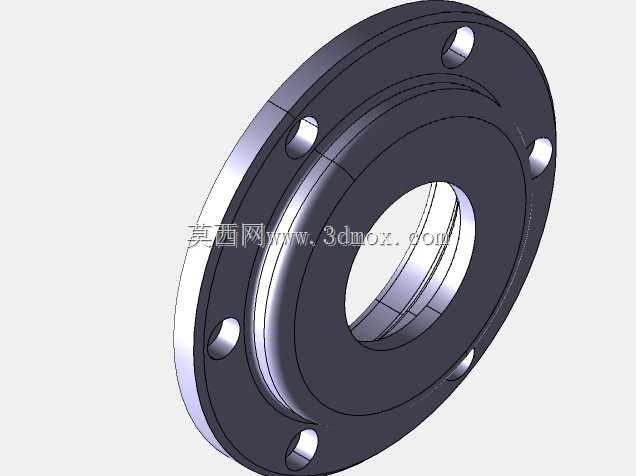

　　安装孔位间距经过标准化设计，可直接适配常规国标设备底座的安装尺寸，输入轴、输出轴的轴伸尺寸、键槽规格均符合通用机械传动的连接标准，可直接通过联轴器、带轮等连接件与上下游设备对接，无需额外定制转接零件。设计过程中对箱体的壁厚、加强筋位置做了针对性优化，箱壁在轴承安装位置外侧设置有放射状加强筋，既提升箱体的刚性，避免受力变形导致轴系错位，又控制整体重量，减少不必要的材料消耗。各端盖与箱体的结合面设置有密封槽，可安装O型密封圈或密封垫片，有效防止润滑油渗漏，同时阻挡外部粉尘、水汽进入箱体内部，延长内部零件的使用寿命。从结构设计逻辑来看，这款变速箱优先考虑了通用场景下的互换性与维护便捷性，所有标准件均采用国标通用规格，备件采购成本低，

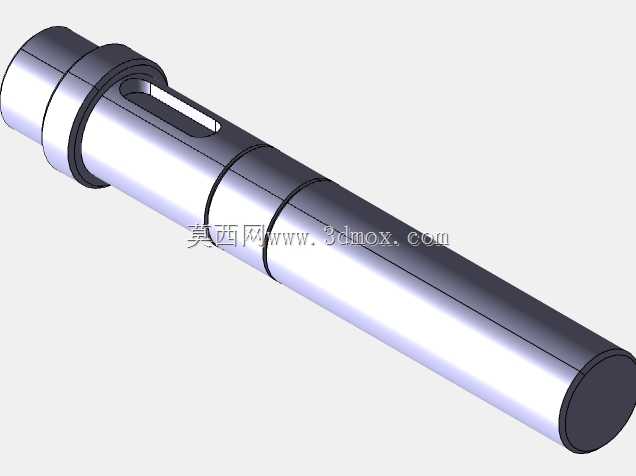

　　拆装维护时无需专用工具，常规机修人员即可完成检修换件工作。齿轮参数设计时充分考虑了根切、齿面接触强度、齿根弯曲强度的校核，在额定载荷下齿面接触应力、齿根弯曲应力均控制在材料许用应力范围内，保证额定工况下的设计使用寿命满足通用工业设备的使用要求。轴的设计过程中做了刚度与强度校核，轴的最大挠度、扭转角均控制在许用值以内，避免轴受力变形后影响齿轮啮合精度。整体结构没有冗余设计，所有结构特征均服务于传动功能、安装维护、刚性强度的实际需求，可直接用于同类型变速箱的测绘建模参考、生产图纸转化，也可作为传动系统选型时的结构参考，用于评估安装空间、连接尺寸的匹配性。
