壁挂式工业通讯接线防护壳体

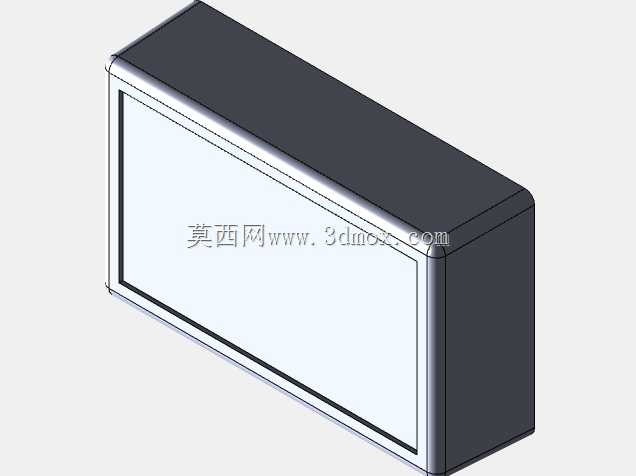

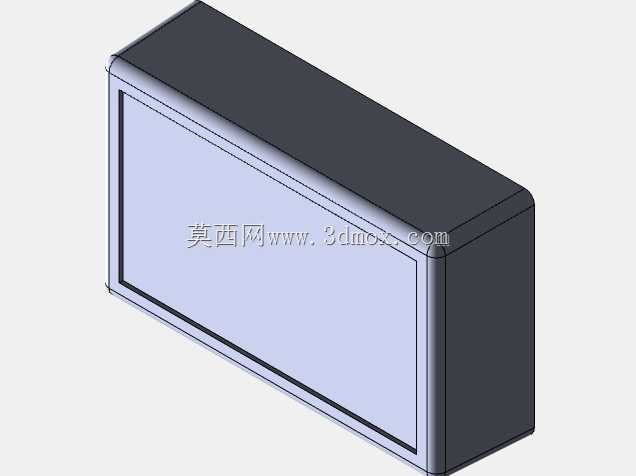

　　现场布线作业里，这类长条形封闭壳体最常出现在车间立柱、设备侧壁、廊道桥架旁，用来容纳通讯转接端子、小型信号采集模块、电源分线单元或者弱电控制板卡。做结构方案时最先要敲定的不是外观线条，而是安装边界：壳体整体为横置长方体，四个外角做了圆弧过渡，既避免钣金折边处应力集中，也能防止安装维护时锐边划伤操作人员。正面预留了整块平整面板区域，现场可以根据开孔需求加工指示灯孔、按钮孔、通讯接口孔或者标识铭牌粘贴位，不用在主腔体上二次施焊破坏防护涂层。

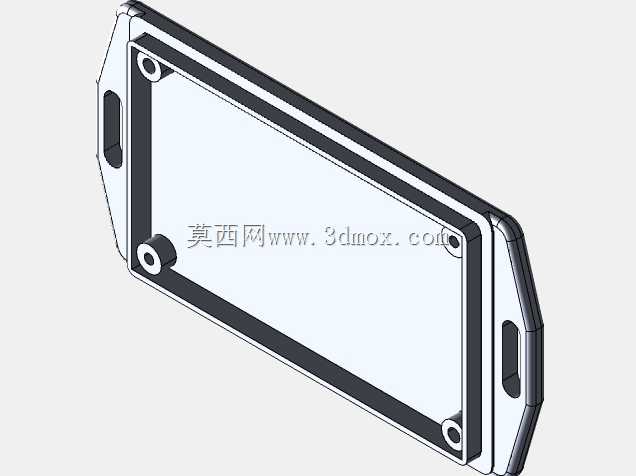

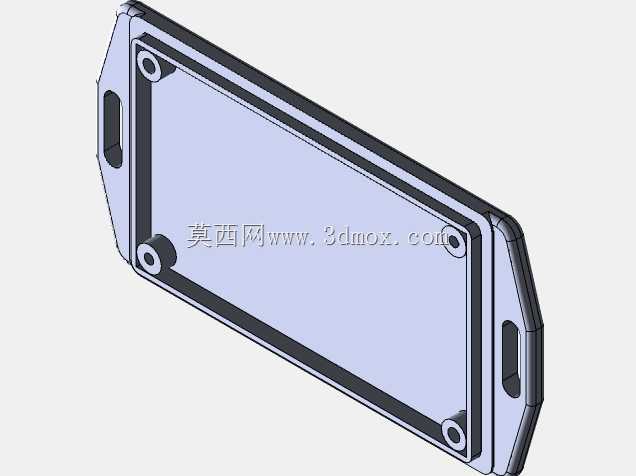

　　从装配逻辑看，壳体采用扣合式腔体结构，深色上盖与浅色底座之间预留了连续密封面，实际生产中可在贴合槽内嵌入橡胶密封条，满足多尘、轻度溅水的工业环境使用要求。腔体内部空间规整，没有突兀的加强筋占位，PCB板可以通过底座内侧预设的螺柱固定，端子排沿长度方向排布时走线距离最短，强弱电回路能够分侧布置，减少信号干扰。侧壁厚度在建模时按常规薄壳件均匀设定，转角处保留拔模斜度，若采用注塑工艺可直接脱模，若采用钣金折弯工艺则可将圆角半径与折弯系数匹配，两种加工路线都能复用这套外形数据。

　　安装维度上，壳体背部设计为平直贴合面，壁挂固定时可在底座两端预设沉头安装孔，螺丝锁紧后头部不凸出背面，保证壳体与安装墙面或设备板面完全贴实，不会出现悬臂晃动。横向长跨度的布局让进出线孔可以分别布置在腔体左右两端，上层走通讯信号线、下层走电源供电线，线缆从格兰头进入后留有自然弯曲半径，避免硬折线芯断裂。日常巡检时正面面板朝向操作人员，指示灯状态无需俯身即可观察，拆卸上盖只需松开周边紧固件，维护过程中底座依然固定在墙面，内部接线不会被拉扯移位。

　　设计阶段还需要考虑散热与扩容的平衡：封闭壳体虽然防护等级高，但内部模块功耗不宜过大，适合安置百毫瓦级的通讯隔离模块、端子转接台这类低发热器件；如果后期需要增加中继模块，腔体内剩余的平铺空间可以叠加固定支柱，在不改变外部安装孔位的前提下升级内部组件。外轮廓的圆角包边同时提升了抗磕碰能力，在物流搬运、车间改造碰撞时，边角不会像直角壳体那样轻易出现凹坑变形，配套的密封胶条也不会因边角形变而失效。

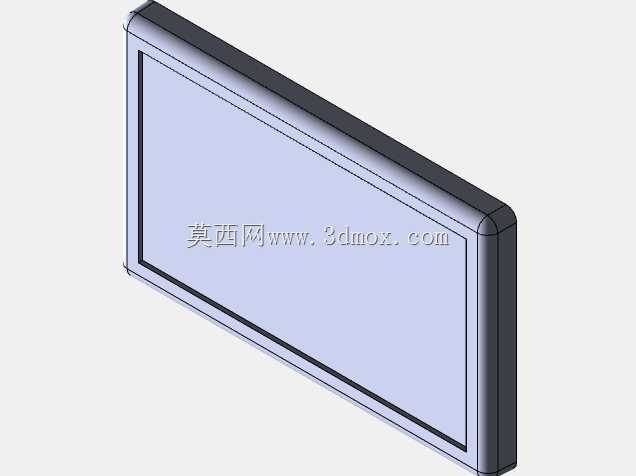

　　建模过程中所有配合面均按实际装配间隙预留，上盖与底座的止口结构做了错位搭接，既能辅助安装时快速定位，也能阻挡喷淋水直接顺着接缝渗入腔体。面板区域的下沉边框设计，让粘贴的铭牌或者嵌入的薄膜按键完全落在边框保护范围内，外物剐蹭时不会直接损伤操作面。整套结构没有复杂异形曲面，加工下料、表面喷涂、丝印标识的工序成本都可控，批量部署在产线设备联网、厂区信号覆盖、楼宇弱电分线等场景时，能够统一安装规范，减少不同项目非标壳体的重复开模工作量。
