台式机机箱轴流散热风机结构设计

　　在桌面计算设备的热管理环节里，这类方形轴流风机是最常见的强制风冷执行部件，从普通家用办公主机、游戏电竞机箱，到工控柜内部局部散热、小型服务器风道搭建、电源模块排风、显卡散热器配套送风，几乎所有需要主动带走板卡与功率元件积热的场景，都会用到同安装规格的轴流风扇。做整机结构布局的时候，工程师最先敲定的不是扇叶曲面，而是外框的安装边界：这类标准PC风扇沿用行业通用的方形安装孔位，外框四个角预留沉头螺丝过孔，孔位间距匹配机箱风扇位的预装螺柱，安装时不需要额外做转接支架，直接用自攻螺丝或者减震胶钉就能固定在机箱钣金、塑料支架或者冷排鳍片上。外框的厚度方向尺寸也有明确约束，常规薄扇厚度控制在25mm上下，超薄款会压缩到15mm，

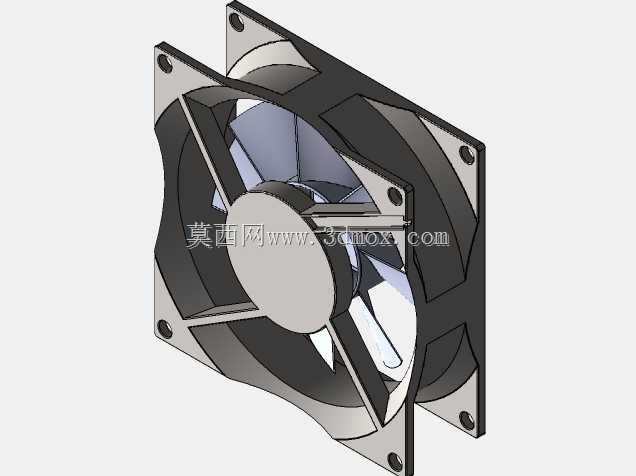

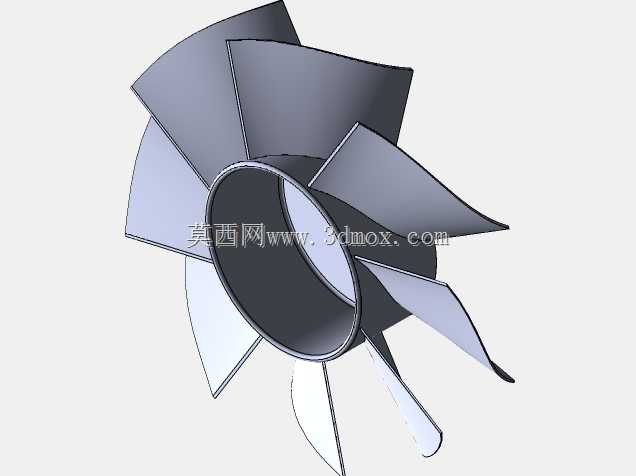

　　在狭小的ITX机箱、显卡背板间隙里，厚度尺寸直接决定了风扇会不会和内存马甲、供电散热片、硬盘托架发生运动干涉，建模初期就要把整机内部的堆叠间隙校核到位，避免后续装配出现扇叶擦碰周边零件的问题。从功能逻辑上看，这款风机的核心作用是驱动空气沿轴向定向流动，把机箱内部被CPU、显卡、主板供电模块加热的热空气排出箱体，同时把外部常温空气吸入形成贯穿风道。扇叶的造型设计直接决定风量与风压表现：图中模型的叶片采用后掠式曲面构型，叶片前缘做了切角修型，这种设计在相同转速下能获得更高的送风效率，同时削弱叶片切割空气产生的高频啸叫，日常运行时的风噪表现更平顺。轮毂部分做了大直径圆形封盖，一方面把内部的转子、轴承、驱动电路板完全封闭防护，

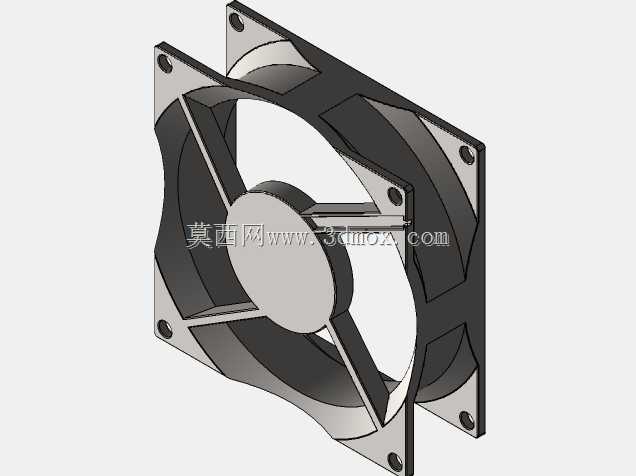

　　避免机箱内的灰尘、线材碎屑卷入转动副，另一方面大轮毂可以优化叶片根部的气流流场，减少叶根位置的气流紊流损失。外框的四角做了圆弧过渡与加厚凸台，螺丝孔周边的材料厚度特意加强，打螺丝固定的时候不会因为锁紧力导致框体开裂，框体内部和扇叶外缘之间保留均匀的微小间隙，既保证扇叶高速旋转时不会蹭到框壁，又尽可能缩小间隙减少叶尖漏风，提升风机的实际输出风压。实际选型搭配时，这类风扇既可以直接贴在CPU塔式散热器的鳍片侧面，强迫气流穿过密集的铝鳍片带走热量；也可以布置在机箱前面板、后背板、顶部的通风位，组成正压或者负压风道；在水冷散热方案里，它还可以直接固定在冷排的两侧，驱动空气穿过冷排的细密流道，带走冷却液携带的热量。

　　结构设计阶段还要考虑接线的避让空间，风扇侧边引出的供电线走线槽要和框体一体留出，避免线材凸出来干涉安装面，四个角的安装孔位背面可以预留橡胶减震钉的卡槽，运行时转子的微小震动不会直接传递到机箱钣金上，进一步降低整机的共振噪音。建模过程中需要把扇叶的旋转包络体单独提取出来做干涉检查，确认在整个转动行程内，扇叶和外框、支撑筋条、周边装机零件都保留足够安全间隙，支撑筋条采用放射状布置连接中心轮毂和外框，筋条的数量和角度经过优化，不会和叶片通过频率产生共振，同时保证整体框架的结构刚性，长期运行不会出现形变。
