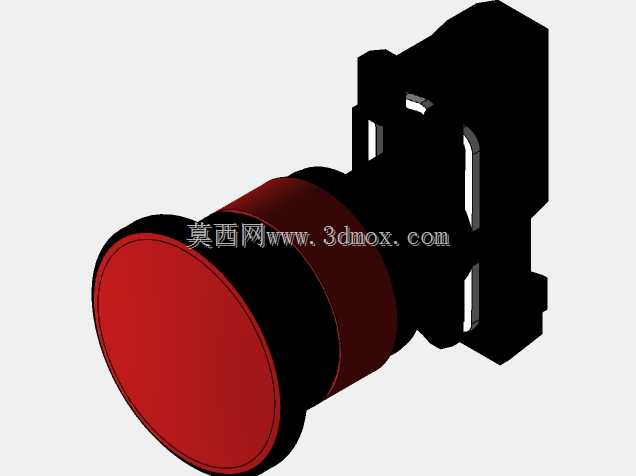

Weiller款工业设备急停控制开关结构

　　在工业生产现场的各类加工设备、输送线、自动化工作站旁，急停开关是触发频次不高但容错率为零的核心安全部件，这套Weiller款急停开关的结构设计，完全围绕工业场景下的误触防护、快速触发、安装适配三个核心需求展开。从实际应用场景来看，这类开关多部署在操作人员可快速触及的设备操作面板、工位侧方护栏、输送线沿线点位，一旦现场出现人员误入作业区、设备运行异常、物料卡滞等突发状况，操作人员无需精细瞄准，只需掌部拍压即可触发回路断开，切断设备动力源，避免安全事故扩大。

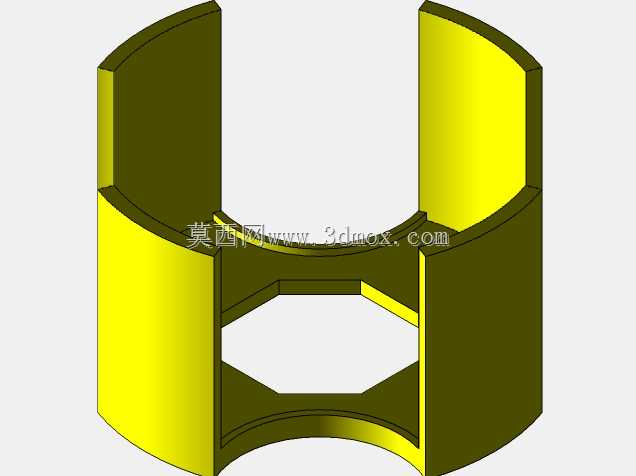

　　从功能特性上看，该开关采用分体式卡装结构，主体的环形卡套是实现面板快速安装的核心部件，区别于传统螺纹锁紧的急停开关，这种开口式卡环结构不需要在面板后侧预留大量拧动空间，针对厚度1.5mm到4mm的冷轧钢面板、PVC操作面板都能适配，安装时只需将开关主体从面板正面塞入预开好的安装孔，再将卡套从后侧推入卡紧即可完成固定，单人操作耗时不超过十秒，大幅提升产线装配、后期维护更换的效率。卡套内侧设计有六方定位止口，和开关主体的六方定位段完全贴合，安装完成后不会因为日常频繁拍压出现开关本体转动，避免内部接线因为扭转出现松脱、断线的问题。卡套的开口间隙经过反复校核，既保证推入时具备足够的弹性变形量实现顺畅卡装，又能在卡装到位后提供足够的抱紧力，在设备长期运行产生的振动工况下，不会出现松脱移位的情况。

　　设计过程中，首先围绕操作手感做了多轮迭代：急停开关的触发行程控制在3mm到5mm区间，触发压力设定在20N到30N，既不会因为轻微剐蹭、设备振动导致误触发，又能保证紧急状态下掌部拍压时无需刻意发力即可可靠触发。卡套的外露边缘做了R1.2的圆角处理，安装完成后和面板贴合处没有尖锐棱角，避免日常操作时剐蹭操作人员手部。开关的整体安装边界严格遵循通用工业器件的安装规范，适配直径22mm的标准面板安装孔，后侧接线端预留的空间满足1.5平方多股铜芯线的弯折、接线端子压接的操作需求，不需要额外扩孔或者调整面板布局，可直接替换同规格的传统急停开关，降低设备升级改造成本。

　　从结构可靠性角度考虑，卡套采用增强尼龙材质注塑成型，具备耐油、耐弱酸碱、抗老化的特性，在机加工车间的切削油雾环境、焊接工位的飞溅高温环境、仓储物流设备的低温环境下都能保持足够的结构强度，不会出现材质脆裂、卡紧力衰减的问题。开关内部的触点模块采用常闭双回路设计，卡套的定位结构保证触点模块和操作头的同轴度，触发时动作同步率达到100%，不会出现单回路断开导致的安全隐患。日常维护时，只需要按压卡套两侧的弹性卡扣，即可将开关主体从面板正面推出，不需要拆卸后侧的全部接线，大幅缩短故障更换的停机时间。

　　在产线布局设计阶段，这类急停开关的安装点位需要结合操作人员的作业半径规划，保证任何作业位置的人员都能在0.5秒内触及开关，该开关的卡装结构允许在现场安装时灵活调整角度，操作头的红色蘑菇头方向可根据操作习惯做周向微调，不会因为卡套的定位结构限制操作方向。针对不同设备的安全等级需求，该结构可适配不同触点数量的模块扩展，卡套的抱紧行程预留了足够余量，加装扩展触点模块后也能可靠固定在面板上，不会因为模块重量增加出现下坠移位。
