立式150瓦交直流电源适配器外壳结构

项目分类:通讯工具类 发布时间:2022-06-09 ID:651597
  • 立式150瓦交直流电源适配器外壳结构

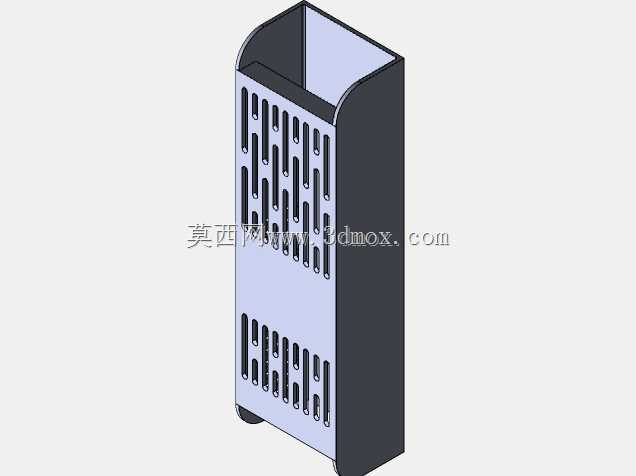

  该结构围绕中小功率交直流转换设备的外置壳体展开,适用于桌面式工业控制模块、通讯终端、显示设备、计算机外设及小型电气系统的供电配套场景。整机采用竖向长条布置,壳体截面接近窄矩形,顶部一侧设置圆弧过渡,既弱化尖角磕碰风险,也使外壳在注塑脱模和装配取放时具有更顺畅的导向边界。底部保留支撑脚位,使壳体与放置面之间形成微小间隙,配合下部进风区域形成自然对流通道,避免设备长期贴附桌面造成热量积聚。

  外壳正面布置两组主要通风区域,上半部分为较长的竖向条形槽,下半部分为较短的密集条形槽。槽孔方向与壳体高度方向一致,能够在有限立面内拉长气流路径,同时保持外表面的连续性。长槽区域对应内部发热较集中的功率器件空间,短槽区域靠近底部进风侧,可在不显著降低壳体刚度的前提下增加开孔面积。设计时需要兼顾通风效率与异物防护,槽宽不宜过大,槽端应保留圆角或工艺过渡,防止塑胶件在开孔末端产生应力发白。壳体侧壁采用较完整的封闭面,用于维持整体抗弯能力,并为内部PCB、变压器、整流桥、滤波电容等元件提供侧向防护。

  从装配关系看,这类适配器外壳通常由主壳、侧盖或内挡件组合而成,模型中顶部开放区域可用于理解内部元件装入顺序以及上盖封合位置。实际结构设计中,壳体内部需要预留螺丝柱、卡扣槽、限位筋和走线空间;功率器件与壳壁之间应保留安全爬电距离,高压侧与低压侧需通过壳体筋位或空间隔离进行区分。散热槽虽然开设在外表面,但其位置不能正对高压裸露端子,槽孔投影区域应避开关键绝缘薄弱点。对于150W等级的交直流电源,内部变压器、开关管、整流二极管和电解电容均存在温升,外壳风道组织直接影响满载工况下的元件寿命。

  立式形态的优势在于占用桌面面积较小,适合插排附近、设备机柜外侧、通讯箱旁等空间受限位置。由于壳体高度大于宽度,放置时需要关注重心位置,底部支撑点应尽量向外展开,支撑脚材料可选用耐磨橡胶或塑胶凸点,以提高摩擦系数并减少滑移。外壳背部或侧面可根据出线方式预留直流线缆出口和交流输入口,线缆出口处需要设置防拉脱结构,避免外部拖拽直接作用于内部焊点。若用于壁挂或卡轨附近,还可在背部增加挂孔、扎带位或卡扣固定特征,但这些附加结构不能破坏主壳体的通风区和强度梁。

  建模过程中,壳体壁厚应保持基本均匀,转角处避免厚壁堆积;通风槽之间的筋条宽度需要一致,过窄会导致注塑填充困难和装配易裂,过宽则会减少有效开孔面积。顶部圆弧与直壁相接处应建立连续曲面,便于后续抽壳和模具分模。底部脚垫、端部封盖和通风槽均属于可复用特征,可通过阵列、镜像和参数化尺寸控制调整密度。对于结构工程师而言,该模型的重点不在复杂曲面,而在于散热开孔、壳体强度、绝缘距离、装配顺序和安装边界之间的平衡:开孔服务于热管理,封闭侧壁服务于防护与刚性,竖向外形服务于狭小布置空间,底部间隙服务于稳定进风与放置可靠性。
