圆形工件圆心快速定位划线规

　　在车间日常的轴类、圆盘类零件找正工序里，很多师傅都遇到过圆棒、法兰盘、圆形坯料需要快速标定圆心的场景：车床下料后要在端面打中心孔，钳工划线前要确定回转中心，钣金加工里圆形垫片要找中心点钻孔，传统做法要靠高度尺反复调平、V型块配合划线盘多次试凑，不仅费时间，对小直径棒料还容易因为找正偏差导致中心孔偏斜，后续顶尖装夹出现跳动超差。这套圆心定位规就是针对这类高频实操痛点设计的便携划线辅具，整体结构没有复杂传动件，靠两块对称夹角的定位翼板和一把刚性钢尺组合，就能在几秒内贴靠圆柱外圆画出过圆心的直径线。

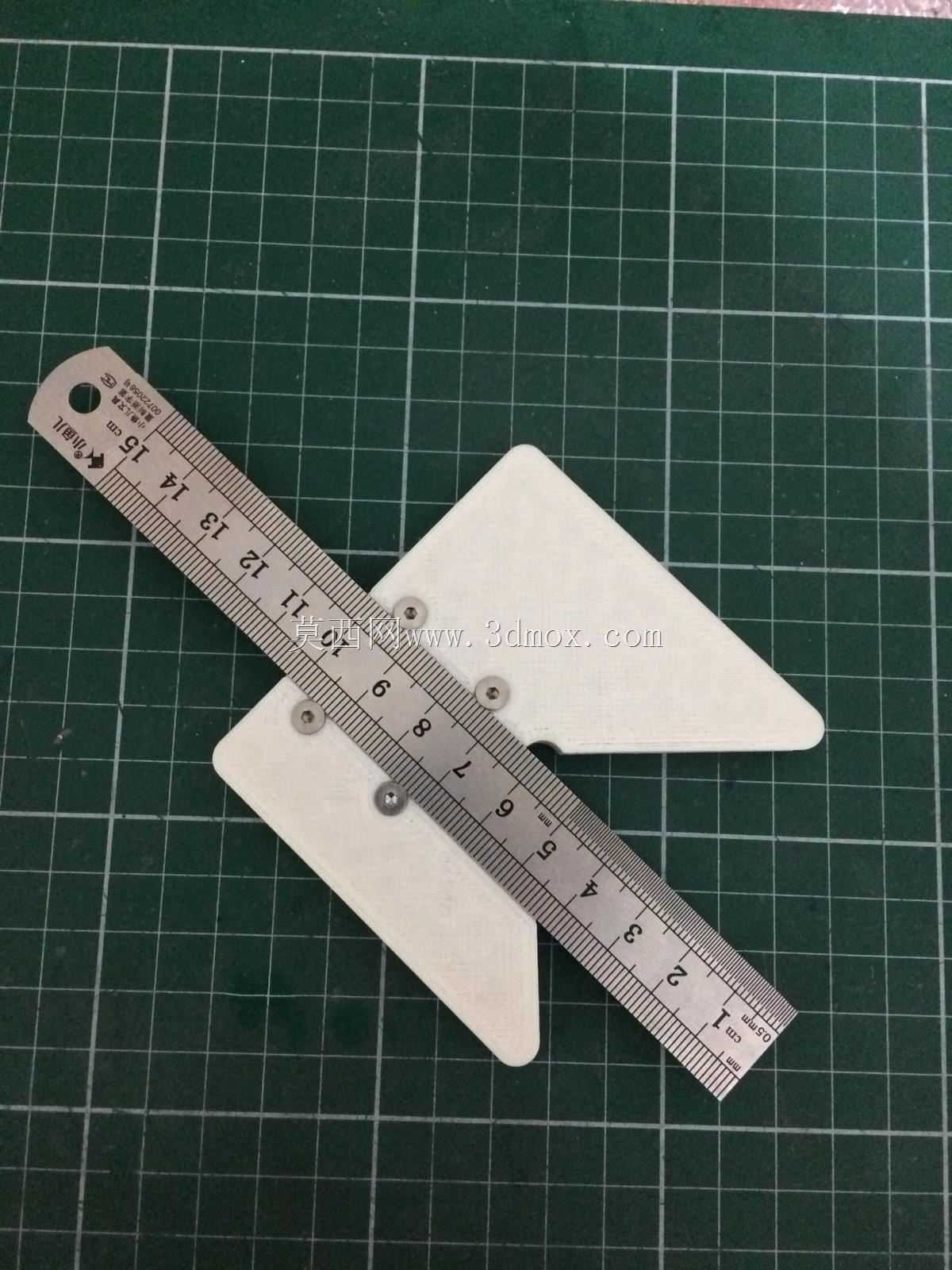

　　从结构细节来看，两块翼板的工作边呈90度直角夹角，使用时把V形开口贴紧圆形工件的外圆柱面，根据几何原理，直角顶点指向圆心的连线必然经过圆的中心，此时贯穿翼板转轴的钢尺尺身刚好沿着这条对称中心线布置，尺身的刻度面紧贴工件端面，拿划针沿着尺边划一条直线，之后把工件转动任意角度，重复贴靠外圆再划第二条直线，两条线的交点就是圆形端面的精确圆心。翼板和钢尺之间用两颗沉头铆钉做铰接定位，其中一颗转轴作为钢尺的摆动支点，另一颗限位钉在翼板的导向槽内滑动，保证钢尺无论怎么调整伸出长度，尺身的中心线始终和V形夹角的角平分线完全重合，不会出现装配偏移带来的找正误差。

　　设计阶段首先敲定的是V形定位角的角度参数，90度夹角的适配范围最宽，既能贴住小直径的几毫米圆棒，也能跨靠到大尺寸法兰的外圆边缘，如果夹角做成60度，大工件会出现两翼无法同时接触圆周的问题，做成120度则小直径棒料会陷到夹角根部，尺身无法贴到端面。翼板的外形做了尖角延伸处理，两翼的末端超出钢尺铰接点足够长度，贴靠工件时两个接触点的跨距足够大，避免单点接触晃动导致的角度偏斜；翼板的边角全部做了倒钝处理，日常手持操作不会划伤手套，材料选用薄钢板冲压成型后表面做喷塑处理，工作面平面度控制在0.1mm以内，贴靠工件外圆时不会因为板面翘曲出现贴合间隙。

　　配套的钢尺选用标准150mm不锈钢钢板尺，尺身的刻度边和尺身长边的平行度按照量具级公差管控，铰接孔的位置经过配钻加工，保证孔中心落在尺身宽度方向的中线上，这样尺身划出的直线天然经过V形结构的对称轴线。钢尺的末端预留了挂孔，不用的时候可以和翼板一起挂在工具柜挂板上，整体展开后的最大外接轮廓长度不到200mm，折叠后两翼可以收合到尺身两侧，放进钳工工具包的隔层里不会额外占用空间，重量和一把普通钢板尺相当，高空作业、外出装配检修时随身携带没有负担。

　　实际使用的边界尺寸覆盖绝大多数车间常见圆形工件：当V形口贴靠外圆时，可测量的最小圆直径约3mm，最大适配直径可以到300mm以上，只要两翼的工作边能同时接触到圆周的两个点，就能完成中心划线，不需要像专用中心找正规那样针对不同直径段更换垫块。和传统V型块加高度尺的找正方式对比，这套辅具不需要依赖平台基准面，在工件不下料、直接架在虎钳或者三爪卡盘上的时候，也能直接贴住外圆完成划线，对于焊接工位上已经组对好的圆管端面，没法搬到划线平台的场景，这种便携结构的优势尤其明显。

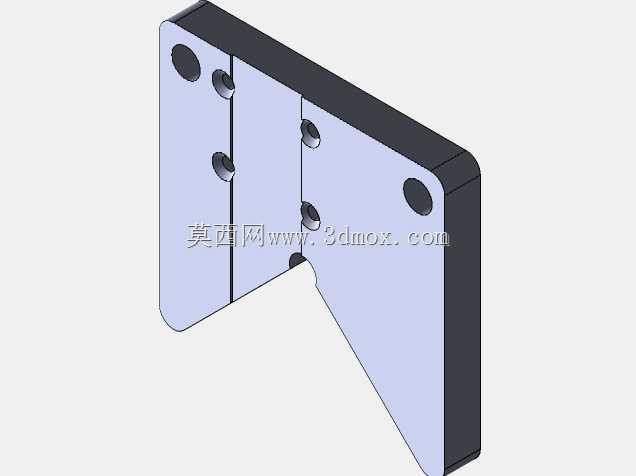

　　建模过程里把铰接处的配合间隙做了工程化预留，铆钉和翼板孔采用小间隙配合，钢尺绕支点转动的阻尼调整到既能灵活摆动、又不会自由松垮的程度，导向槽的宽度和限位钉的直径间隙控制在0.05mm以内，既保证滑动顺畅，又消除了尺身横向窜动的间隙。翼板的非工作边做了弧形切角，避让工件端面的毛刺和残留焊渣，即使工件边缘有小的磕碰凸起，也不会干涉翼板贴靠外圆的定位动作。整套工具没有易损件，不锈钢尺身和钢制翼板耐磨抗变形，长期在车间油污、切削液飞溅的环境下使用也不会锈蚀变形，完全满足钳工日常划线、找正、标定中心的实操需求。
