玩具卡车车头注塑模具结构设计

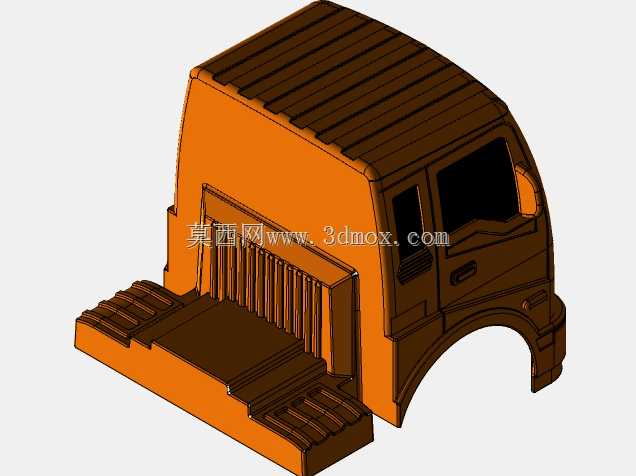

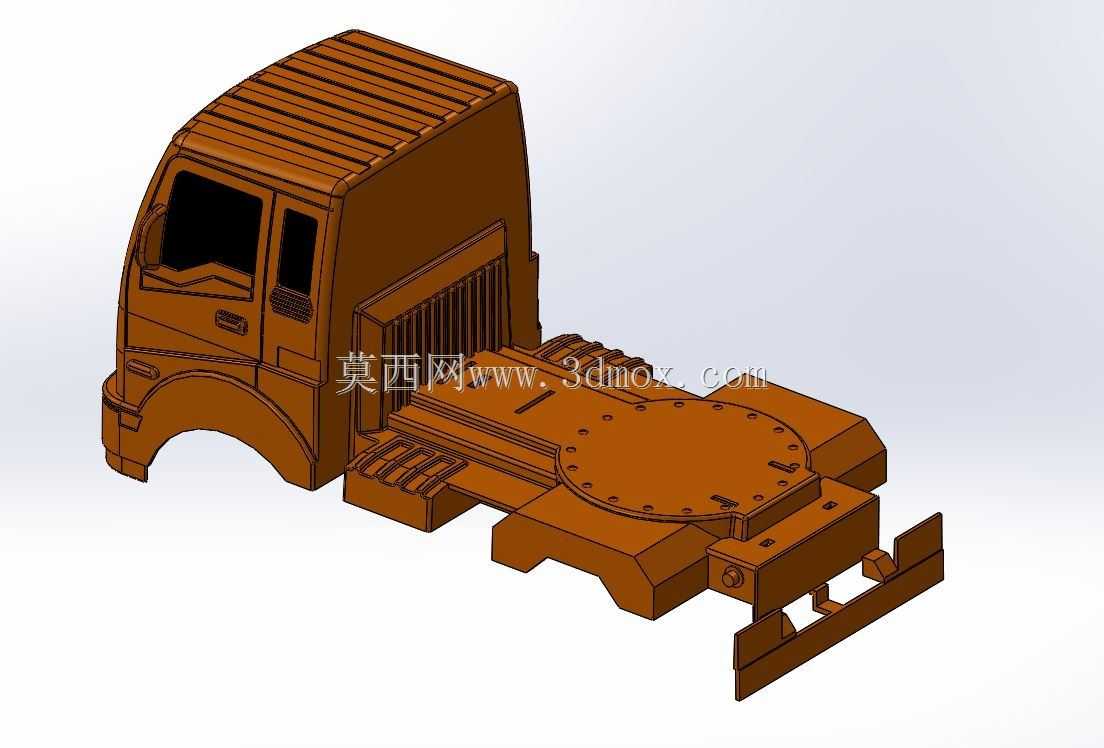

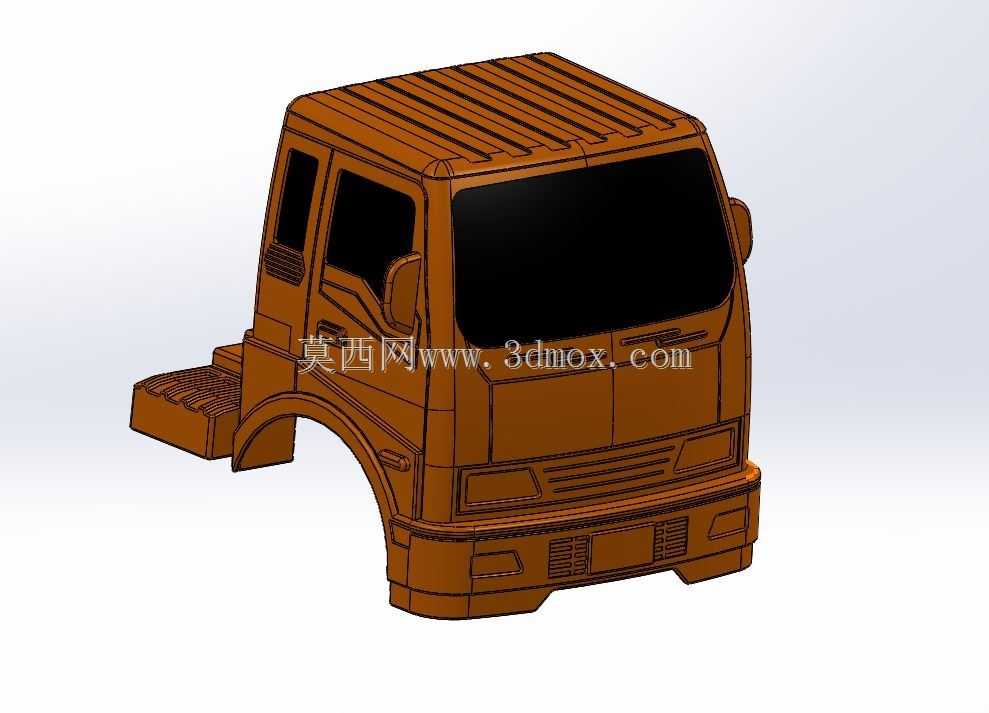

　　这套三维结构围绕玩具卡车车头外壳的注塑成型模具展开，核心成型对象是儿童玩具货运卡车的驾驶室与前部货台一体塑料件，覆盖车头侧围、前挡风窗框、车门轮廓、轮拱缺口以及车头后方延伸的平板货台区域，属于玩具塑料制品批量注塑生产的核心工装。从成型工艺逻辑来看，制品整体为薄壁壳体结构，外表面带有驾驶室顶部的多条平行加强凸筋、侧围竖向格栅纹理以及货台表面的防滑踏台造型，这些外观特征直接在模具型腔表面做对应蚀刻或铣削成型，保证注塑开模后塑件一次带出外观纹路，减少后续二次加工工序。模具的分型面选取沿着卡车车头壳体的最大轮廓边线布置，从轮拱弧形边缘、驾驶室侧围中分面一直延伸到货台平板的底面分界处，既保证动定模开模时塑件能够顺利留于动模侧，

　　又避免分型线落在驾驶室正面可视区域，降低后续塑件修边工作量。针对车头前部的轮拱半开放缺口、驾驶室内部的中空安装柱位，模具内部设置多组斜顶与侧向抽芯机构：轮拱区域的侧向倒扣由侧边滑块完成抽芯，驾驶室内部用于装配玩具车底盘、车轮轴的螺丝柱与卡扣位，则通过斜顶杆在开模顶出过程中同步完成内侧倒扣脱模，避免强制顶出造成塑件白痕或断裂。浇注系统的排布结合塑件壳体的流长比设计，熔体从车头后方货台边缘的隐蔽位置进胶，采用侧浇口进料，熔融塑料沿货台平板向驾驶室方向充模，能够同时覆盖大面积薄壁货台与驾驶室较高的立面区域，充模流程顺畅，减少浇口残留对玩具车头外观面的影响。冷却回路围绕型腔与型芯的成型面分层布置，在驾驶室顶部厚壁区域、

　　货台转角积料位置加密冷却水道间距，控制模具整体温差在合理区间，避免塑件因冷却不均出现翘曲变形——玩具卡车车头壳体长度方向尺寸较大，若冷却节奏不一致，货台平板极易出现内凹弯曲，直接影响后续与玩具底盘的装配贴合度。从安装边界角度，模具整体外形适配常规中小型卧式注塑机的拉杆间距与容模量，动定模固定板预留标准码模槽与定位环接口，浇注口中心与注塑机射嘴中心同轴度按通用工装标准设计；顶出系统采用顶板带动顶针、斜顶同步动作，顶针排布在塑件背面非外观面的筋条、柱位根部，顶出力均匀分散，防止薄壁壳体顶穿。这套模具成型出的卡车车头塑件，下游直接用于拼装类玩具卡车的总装，车头壳体预留的车门凹陷、窗框开孔可后续装配透明车窗件、装饰贴纸，

　　内部柱位与塑料底盘通过自攻螺丝连接，轮拱缺口为玩具车轮留出转动间隙，货台平板的防滑纹理既提升玩具真实感，也增强平板区域的结构刚性。建模过程中对所有脱模斜度做了统一校验：驾驶室外侧壁、货台侧边沿脱模方向预留合理斜度，深筋部位斜度适当加大，避免开模拉伤塑件表面；模具各滑动部件之间预留配合间隙，滑块导向段设置耐磨片，斜顶与型芯孔位做避空处理，满足长期批量注塑生产的耐磨与维护需求。整套结构把玩具塑件的外观造型要求、注塑成型的工艺可行性、后期装配的配合边界整合在同一套模具设计中，型腔轮廓严格贴合玩具卡车的造型曲面，同时保证模具机构动作顺序逻辑清晰：合模时滑块先复位锁紧，随后注塑充模、保压冷却，开模时侧向滑块先退出外侧倒扣，再由顶出机构带动斜顶与顶针将塑件从型芯上平稳顶出，完成一个成型循环。
