RB26DETT发动机H型钢连杆下半盖

　　该零件为RB26DETT直列六缸高性能内燃机曲柄连杆机构中H型锻造钢连杆的下半轴承盖部分，与同系列连杆杆身上半部分配对使用，共同组成完整的剖分式连杆总成，在发动机运转过程中承担将活塞往复直线运动转化为曲轴旋转运动的核心传力功能。

　　从实际装机工况来看，该连杆盖工作在高转速、高爆发压力的恶劣环境下：RB26DETT作为经典高性能涡轮增压发动机，原厂红线转速较高，改装场景下经常突破原厂转速上限，气缸内燃烧爆发压力会通过活塞、活塞销传递到连杆大头，连杆盖作为大头孔的下半环抱结构，需要承受连杆螺栓施加的巨大预紧力，同时在曲轴曲柄销旋转过程中，持续承受交变的拉压载荷与惯性力，尤其是排气行程活塞上行、做功行程活塞高速换向时，连杆盖所受的拉伸载荷峰值极高，一旦结构强度不足出现变形或者断裂，会直接导致发动机抱轴、缸体击穿等严重故障。

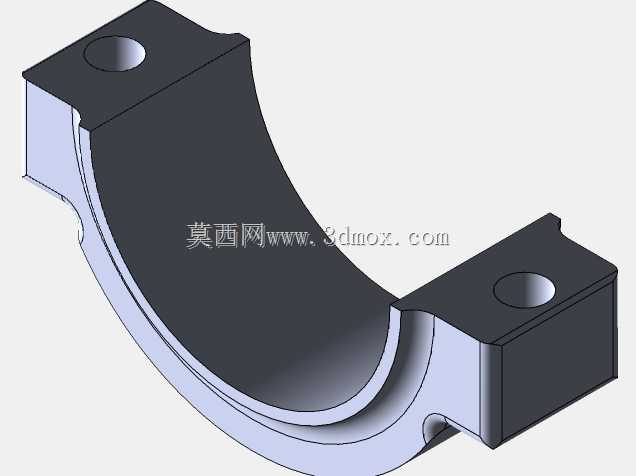

　　结构设计上，该零件采用H型连杆配套的分体式大头结构，整体呈半圆弧环抱形态，两侧延伸出带螺栓通孔的凸台耳座：半圆弧内曲面为连杆大头轴承孔的下半部分，加工后与上半杆身的大头半圆合装，共同形成完整的圆孔，用于安装轴瓦与曲轴曲柄销配合；两侧凸台为螺栓承载座，预留的通孔用于穿装连杆螺栓，装配时连杆螺栓从下方穿过该盖的孔位，与杆身端的螺纹孔拧紧，通过精确控制螺栓预紧力矩，将上下两部分牢牢夹紧，保证大头孔的圆度与尺寸精度，工作中不出现错位、开合。H型连杆相比传统工字梁连杆，杆身截面抗弯抗扭刚度更强，对应的连杆盖也同步进行了加厚与轮廓强化，耳座与圆弧过渡位置采用大圆角平滑过渡，避免应力集中，在高载荷反复冲击下不会在转角位置萌生疲劳裂纹。

　　外形与安装边界方面，该连杆盖的外轮廓随连杆大头的避让空间设计，半圆弧外径小于曲轴箱内部连杆运动的扫掠边界，两侧凸台的外侧面与连杆杆身大头侧端面齐平，装配后整体在曲轴箱内随曲轴做回转+往复的复合运动，不会与缸体侧壁、曲轴平衡块发生运动干涉；两端螺栓孔的孔位中心距、孔的内径与配套连杆螺栓的杆径匹配，孔口位置做了沉台处理，用于容纳螺栓头或者螺母的端面，保证拧紧后螺栓端面完全贴合承压面，不会出现偏载；内圆弧面的直径与轴瓦外径、曲柄销直径形成严格的尺寸链配合，合装后的大头孔圆柱度、表面粗糙度都有极高要求，轴瓦装入后不会出现松转、异响。

　　建模过程中需要重点保证几个关键配合特征的精度：首先是两侧螺栓孔的同轴度与孔位间距，直接决定连杆螺栓装配后是否受剪切附加载荷；其次是半圆弧分型面的平面度，分型面必须与杆身的结合面完全贴合，任何微小的间隙都会导致合装后大头孔失圆，引发轴瓦异常磨损；另外圆弧与两侧耳座的所有过渡圆角不能随意简化，圆角半径直接影响零件的疲劳寿命，在做有限元应力分析时，圆角区域是应力集中的核心考核位置，需要细化网格评估峰值应力是否落在材料许用范围内。该类零件选材通常为高强度合金结构钢，经锻造、热处理强化后具备极高的屈服强度与疲劳极限，适配高性能发动机的强化改装需求，在装配时还需要配合连杆螺栓的转角法拧紧工艺，保证预紧力均匀一致，维持大头孔在全工况下的形位精度。
