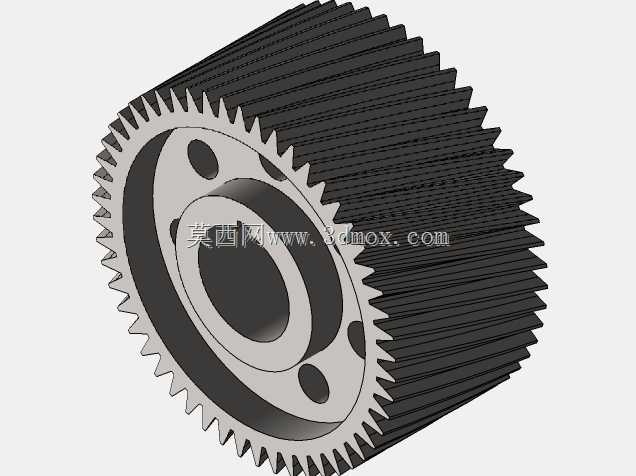

  这款斜齿圆柱齿轮采用钢制结构设计,轮齿沿齿宽方向呈螺旋角排布,相比直齿圆柱齿轮,啮合过程中轮齿是逐步进入与退出啮合状态,重合度更大,传动过程更平稳,冲击、振动与噪声都能得到有效控制,适合中高速、重载的动力传递工况。在实际设备布局中,这类齿轮常被布置在减速器、变速器、机床主轴箱、输送设备驱动端等需要平行轴动力传递的部位,用来匹配转速、传递扭矩,补偿传动系统的载荷波动。从结构细节来看,轮坯采用腹板式设计,中心设置同轴安装通孔,腹板上均匀分布多个减重孔,在保证轮体整体刚性与齿部支撑强度的前提下,削减了不必要的材料冗余,降低自身转动惯量,让设备启停与变速过程的动态响应更顺畅。齿圈部分预留足够的壁厚,

  保证轮齿在长期交变载荷下不会出现根部断裂风险,轮毂部位的轴向长度经过匹配设计,可与对应规格的传动轴形成稳定配合,安装时能通过键连接实现周向固定,避免传动过程中出现齿轮与轴的相对转动。设计阶段需要重点校核螺旋角与配对齿轮的参数匹配,保证啮合侧隙处于合理区间,既要避免侧隙过小导致运转卡滞、热胀咬死,也要防止侧隙过大引发回程误差,影响精密传动场景的定位精度。同时齿宽的设定需要兼顾承载能力与安装空间,齿宽过大会导致载荷沿齿向分布不均,局部偏载加剧磨损,齿宽过小则无法满足额定扭矩下的接触强度与弯曲强度要求。轮体端面的减重孔采用对称排布,既方便装配时的吊装与对位,也能在高速旋转时更好地保证动平衡,减少附加的离心振动。

  这类齿轮的安装边界需要预留出与配对齿轮的中心距公差空间,以及箱体内部的轴向窜动间隙,外围要匹配对应的润滑结构,无论是油浴润滑还是强制喷油润滑,都要保证啮合区能够得到充分的润滑油覆盖,降低齿面磨损,延长使用寿命。在选型适配时,还要结合传动轴的直径、键槽尺寸来确认中心孔与轮毂的配合公差,保证装配后齿轮的径向跳动与端面跳动控制在设计允许范围内,避免因安装偏差带来的额外啮合载荷。
