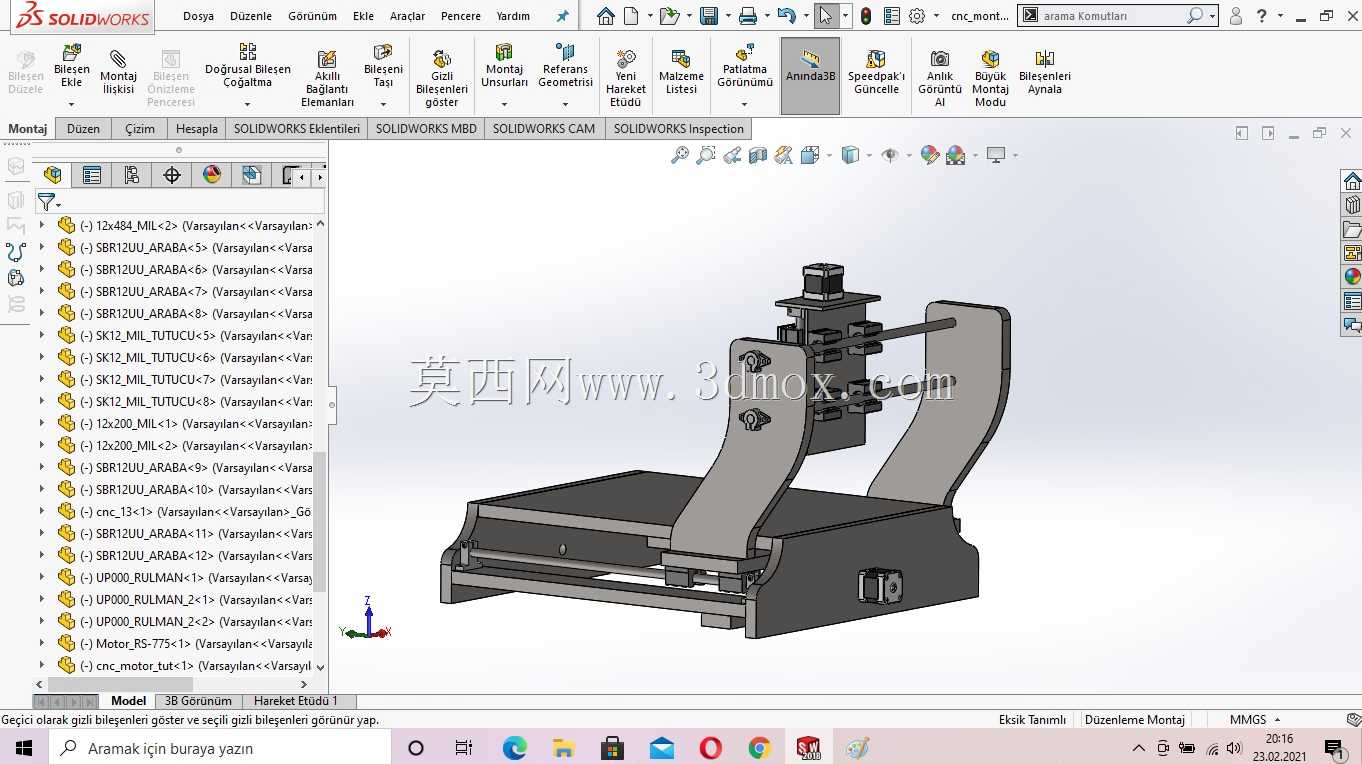

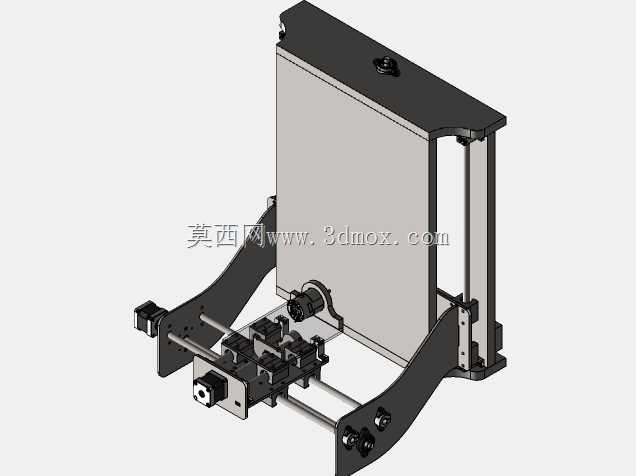

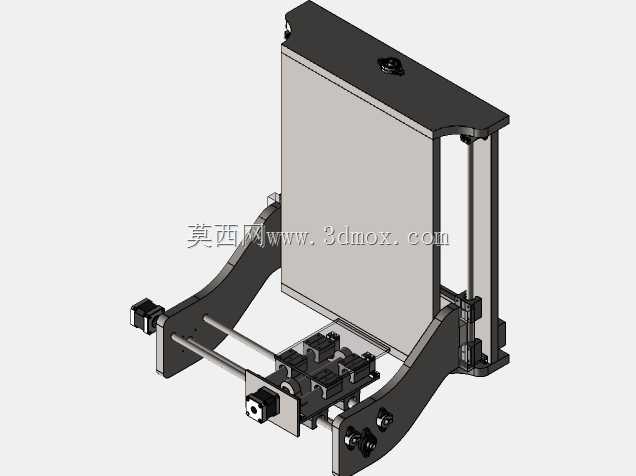

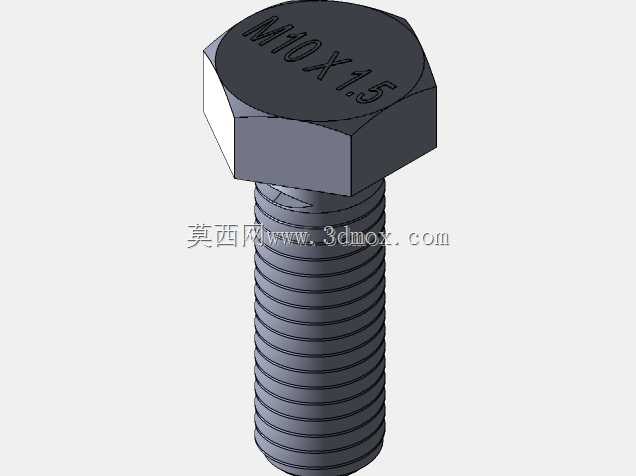

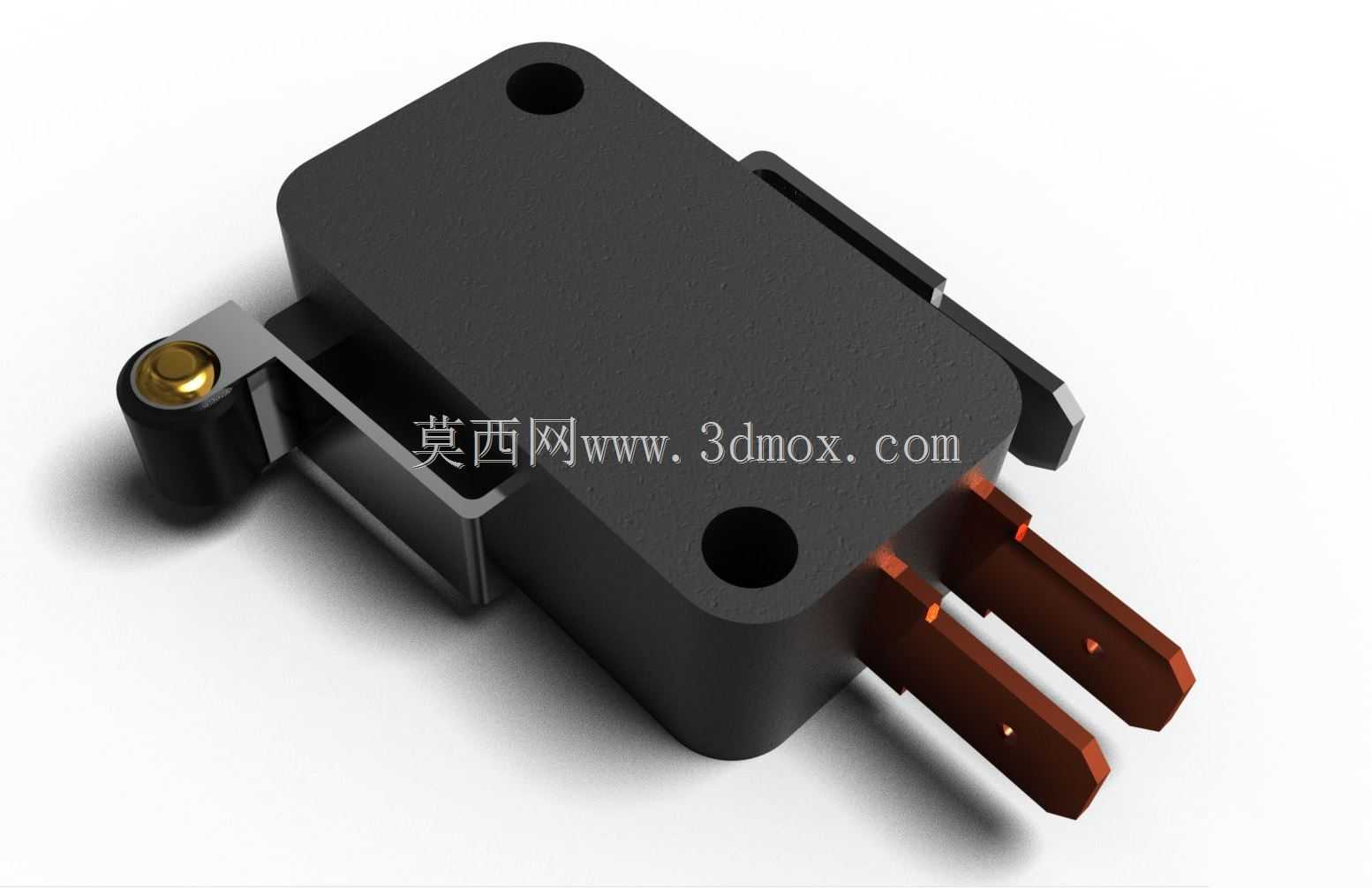

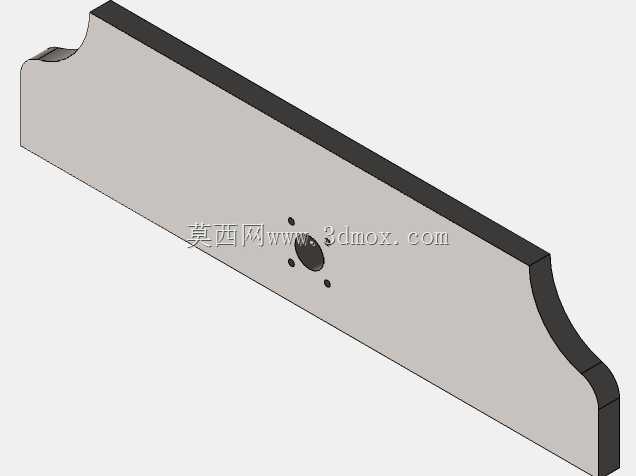

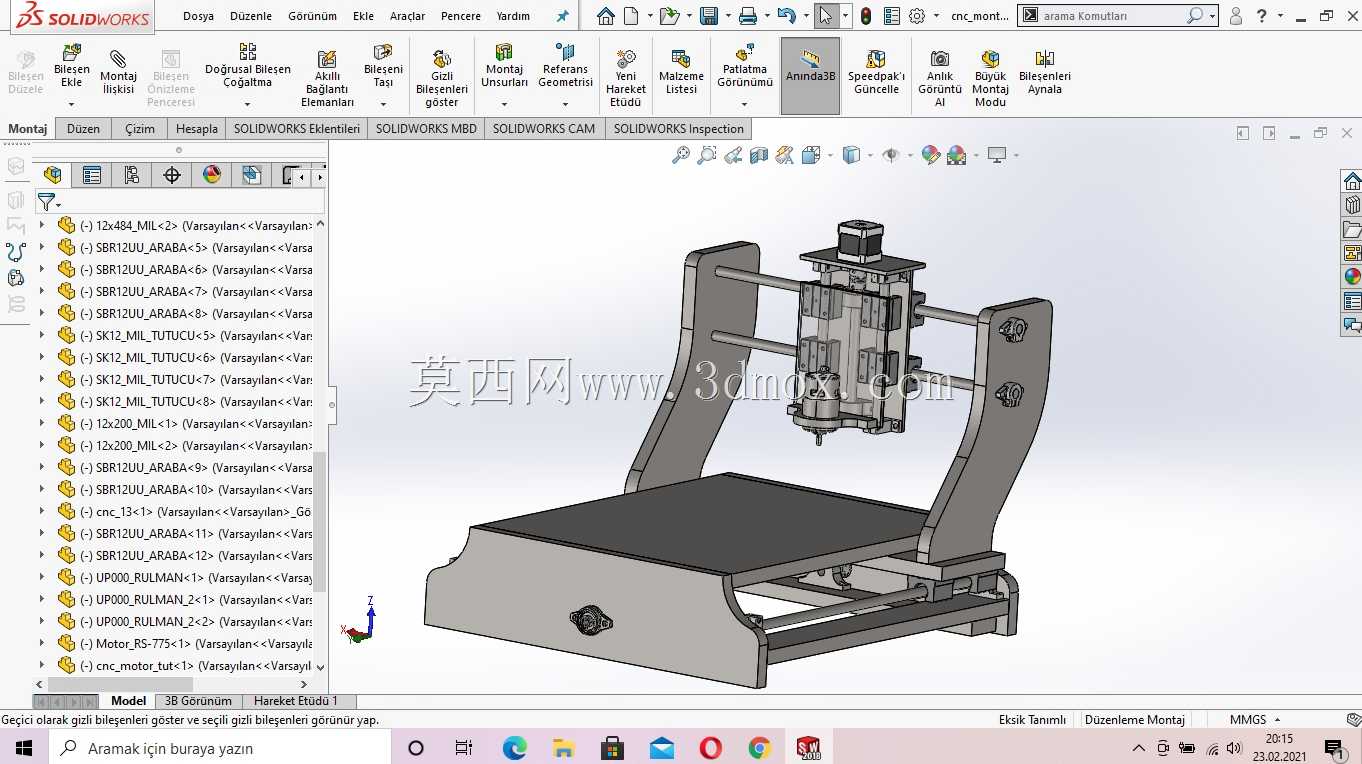

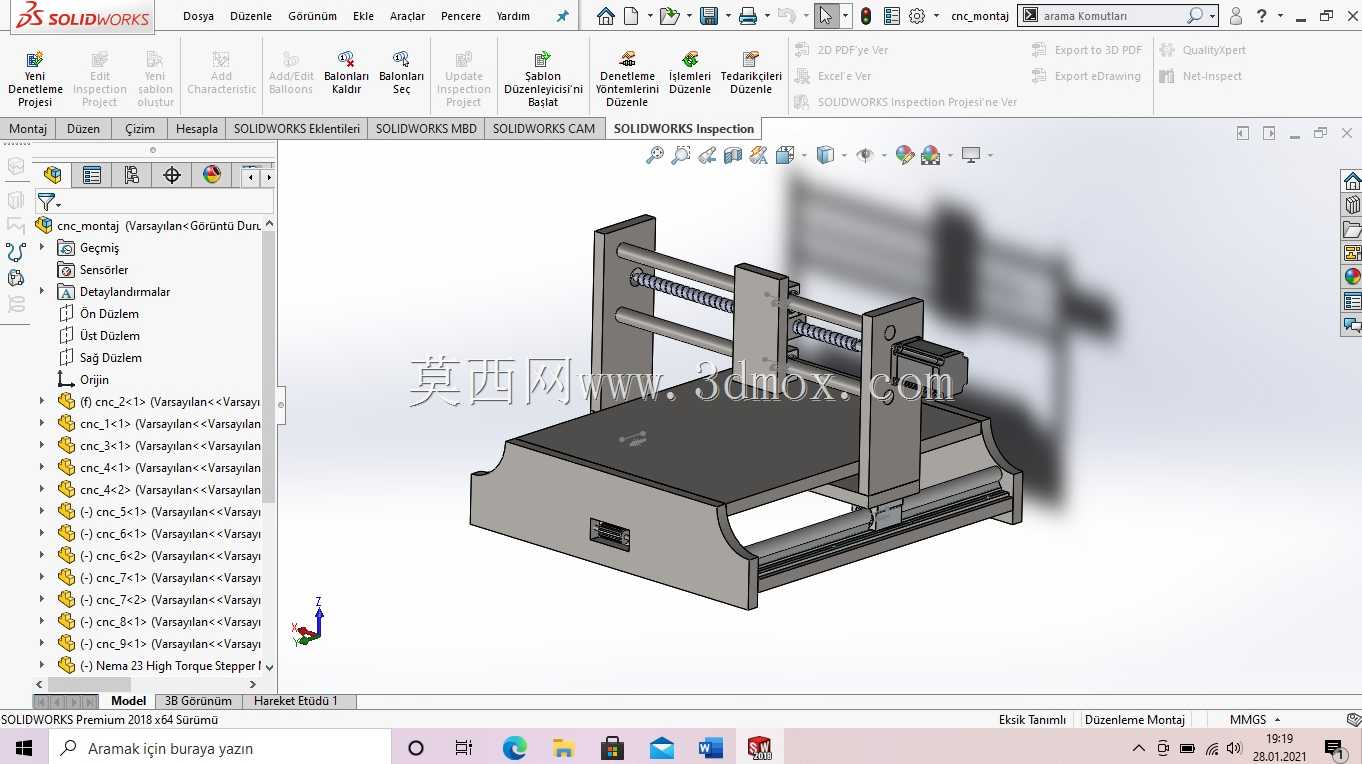

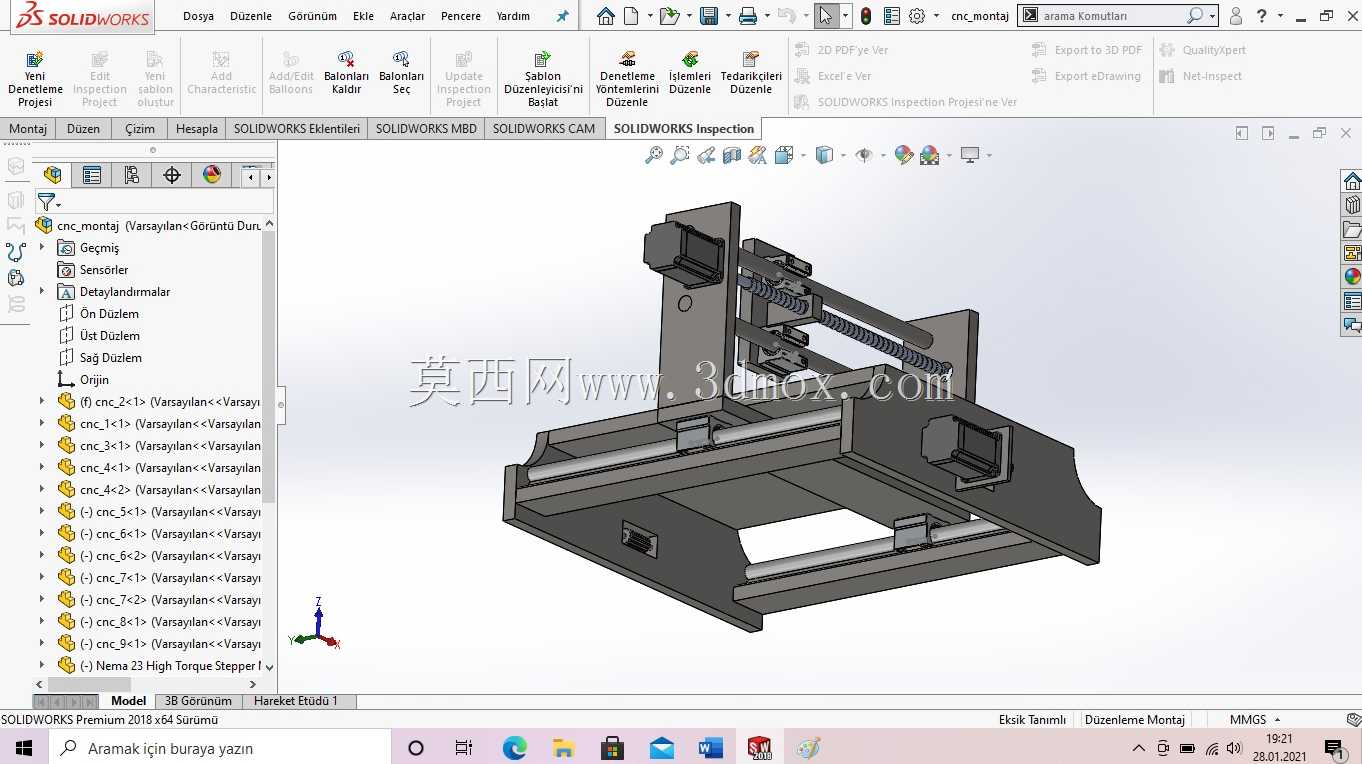

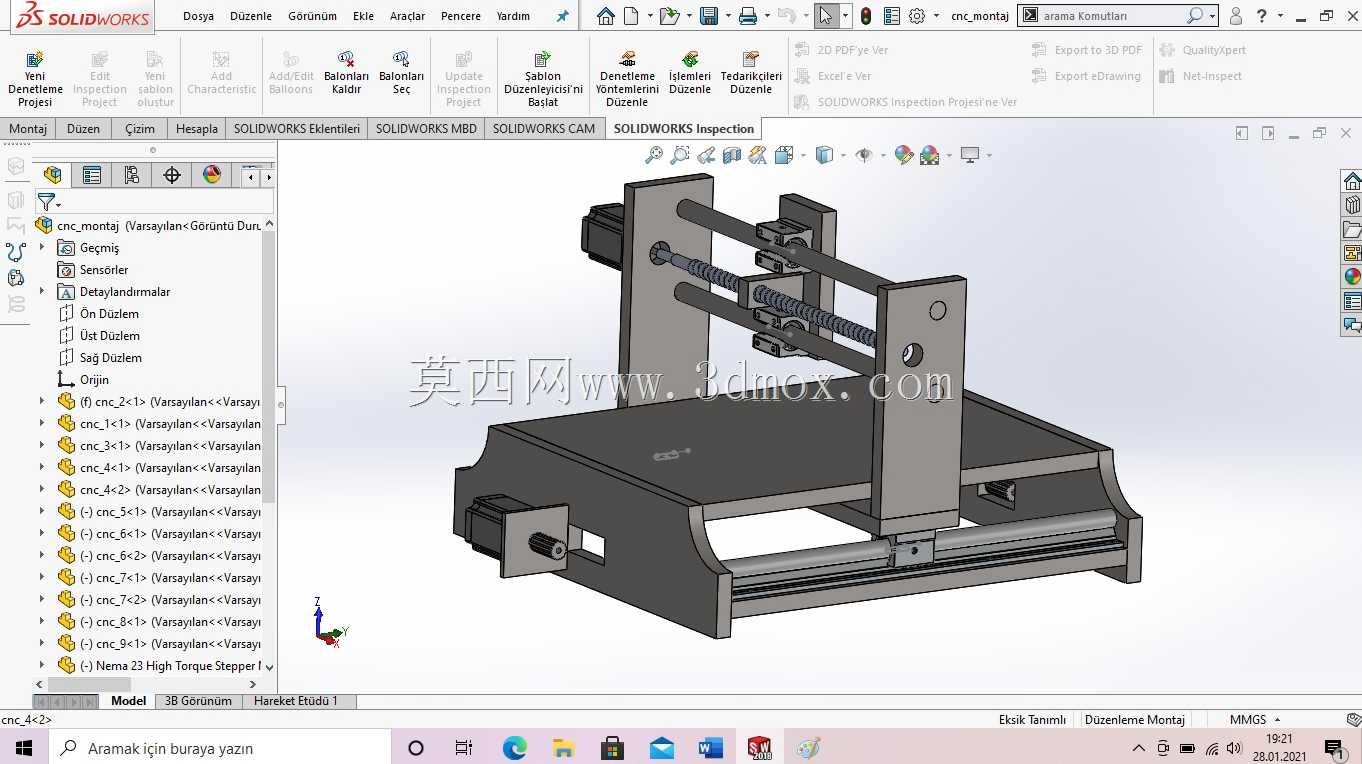

这套小型CNC结构面向桌面化、小行程的轻切削加工场景,常见于实验室样件修配、教学演示、电子治具加工、薄铝板与塑料件刻制等工况。整机采用立式龙门加前倾支撑的布局思路,将运动部件集中在下部工作区,后方立板承担电控、走线或防护安装功能,两侧弯臂把横梁与底座连接成封闭受力框架,相比简易悬臂结构,在同等占地条件下能获得更好的侧向刚性。

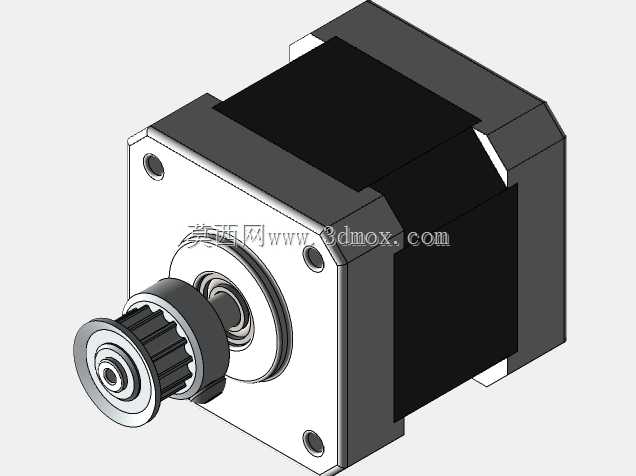

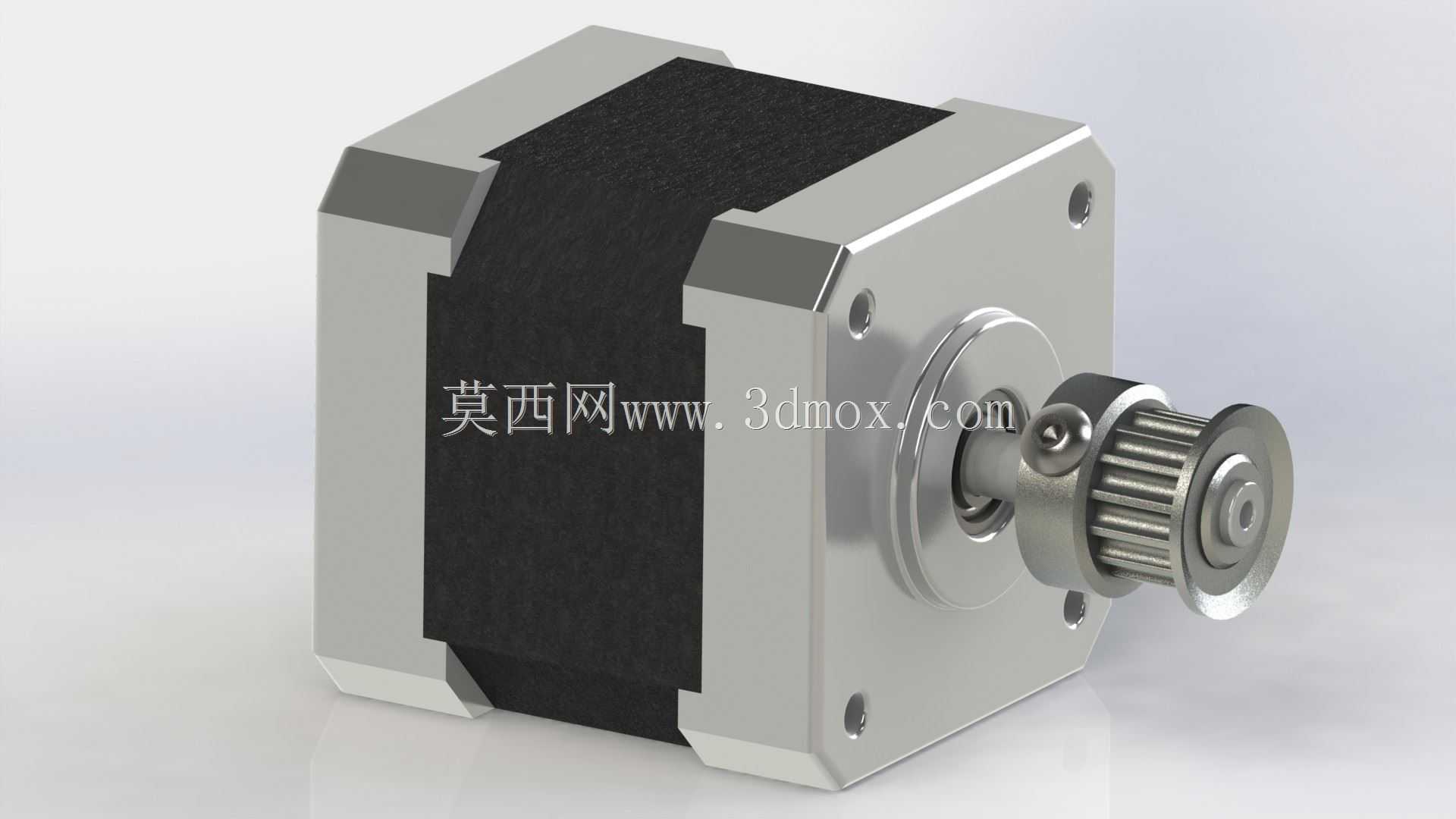

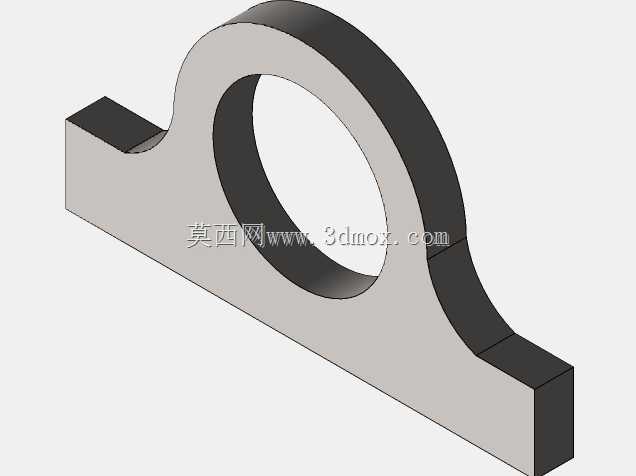

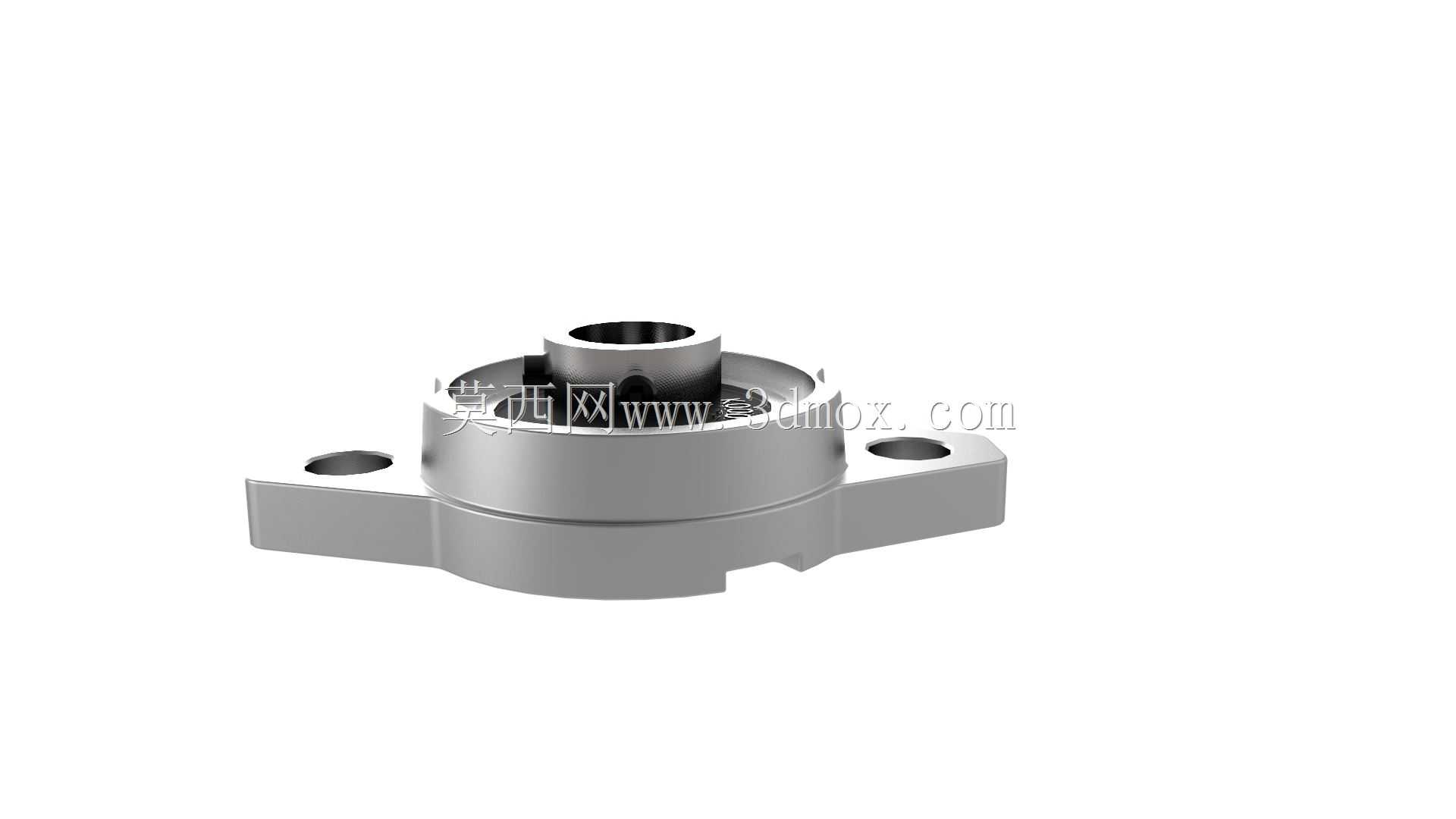

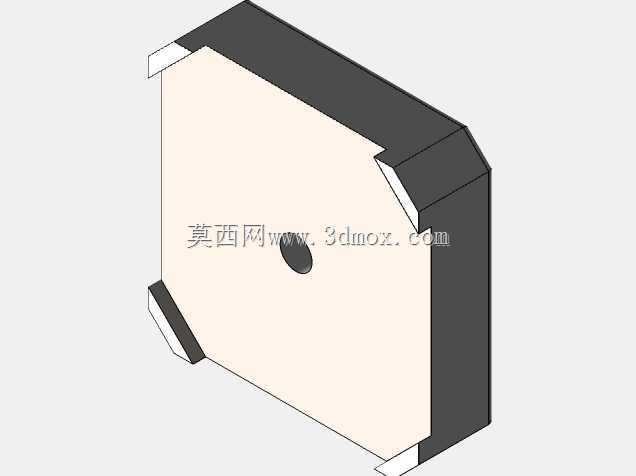

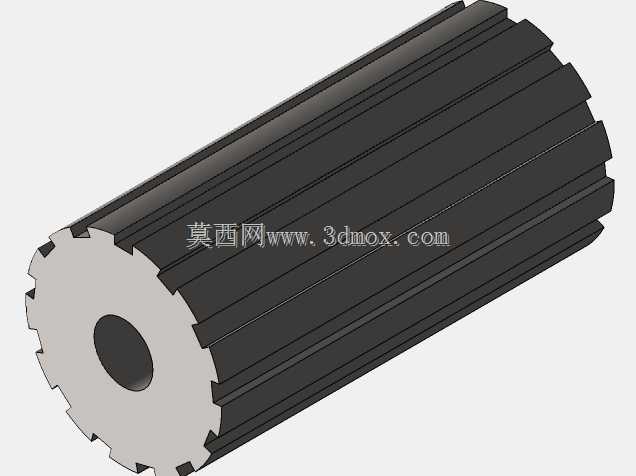

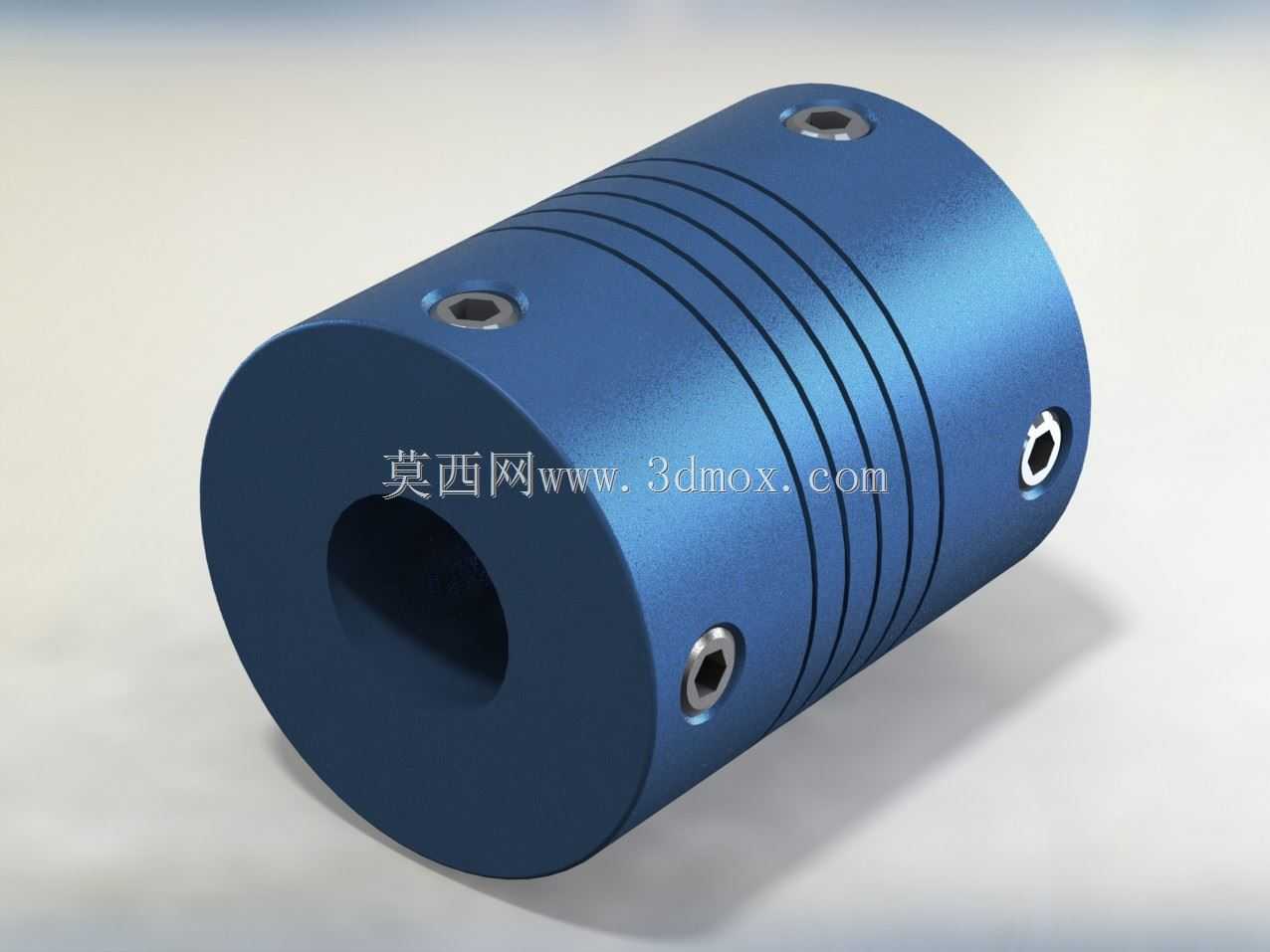

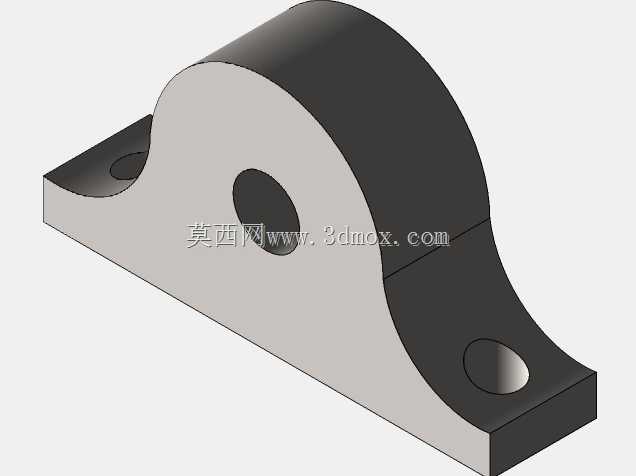

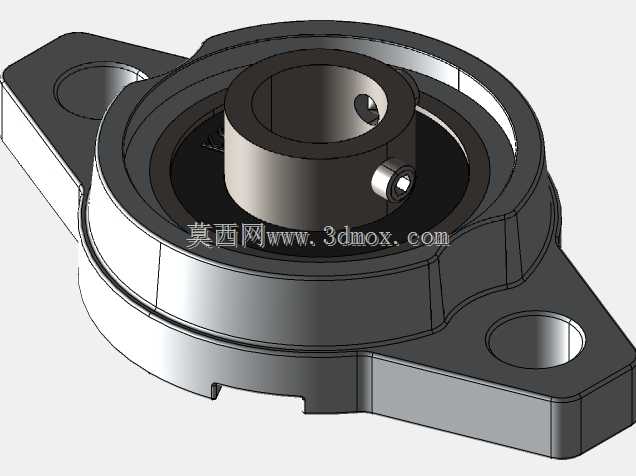

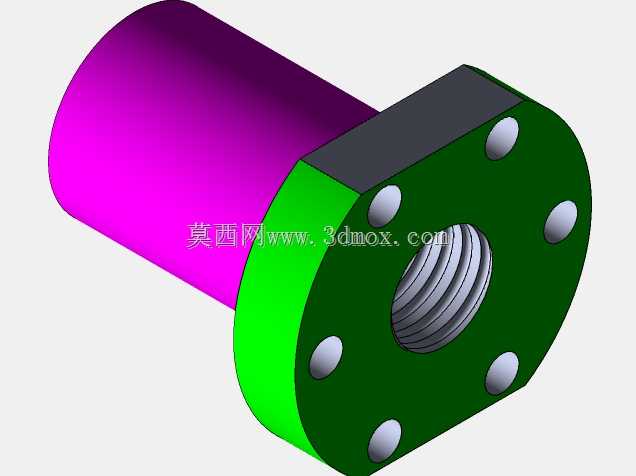

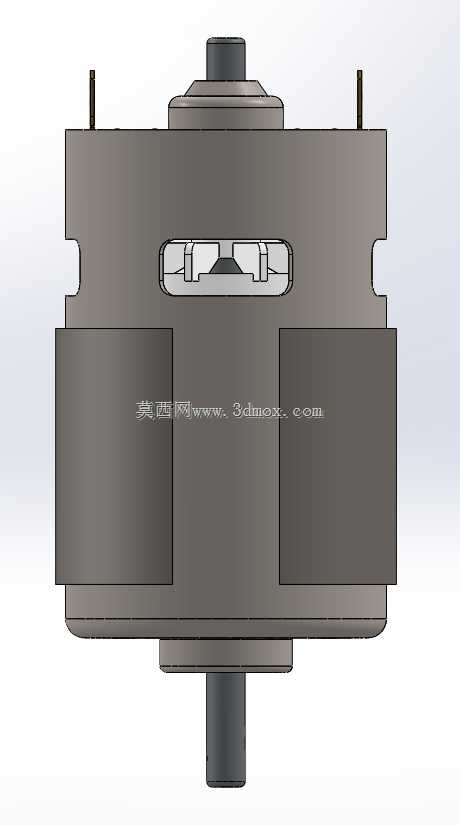

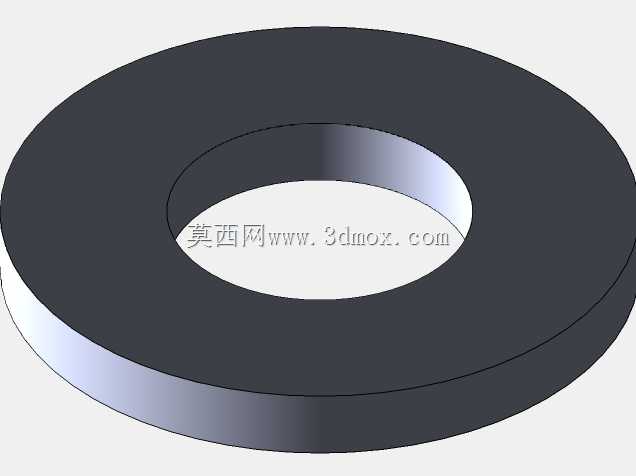

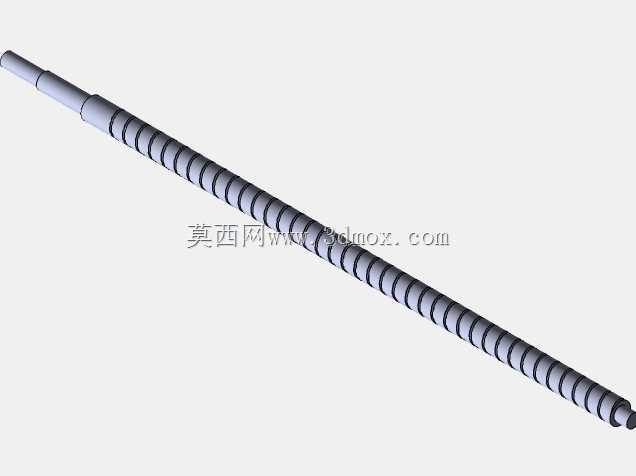

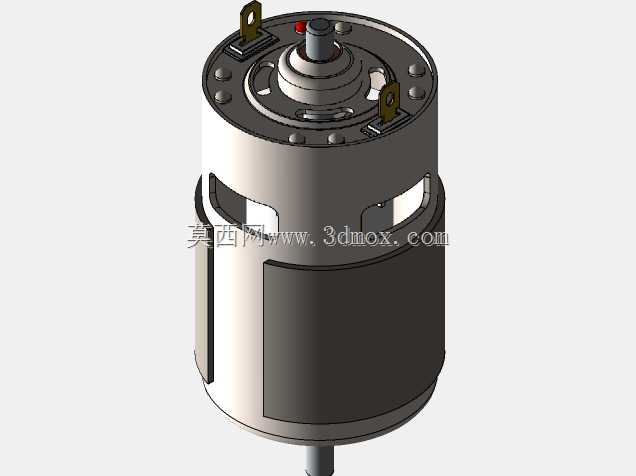

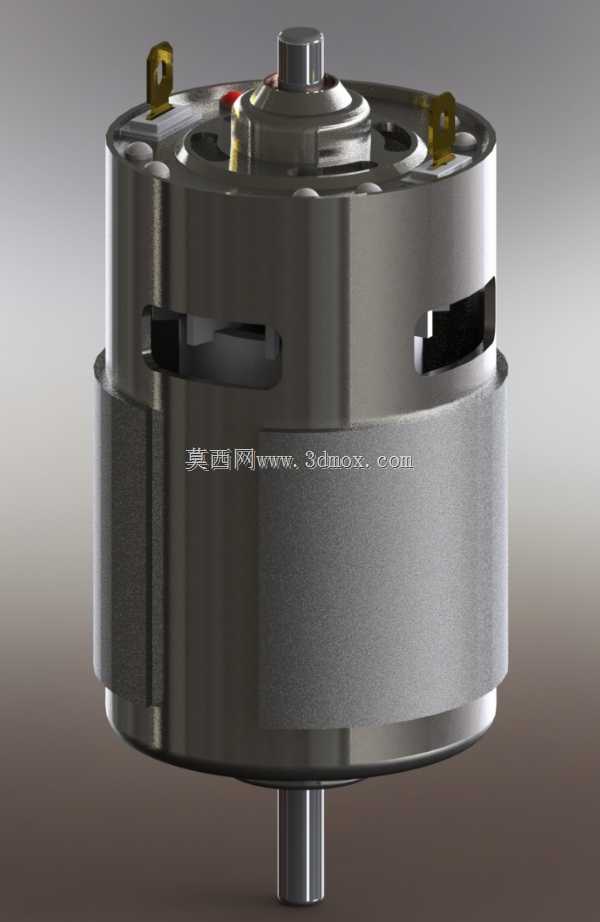

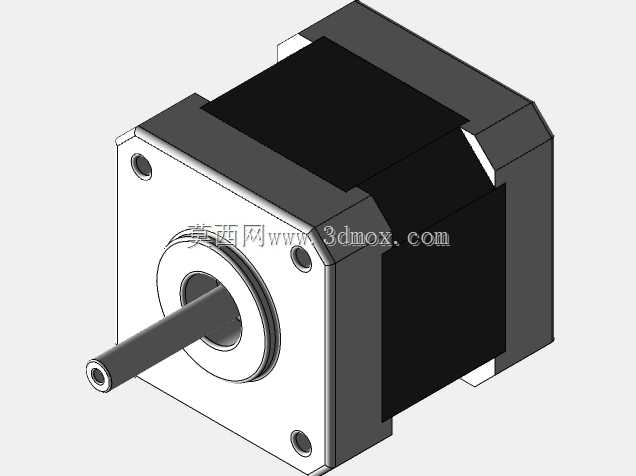

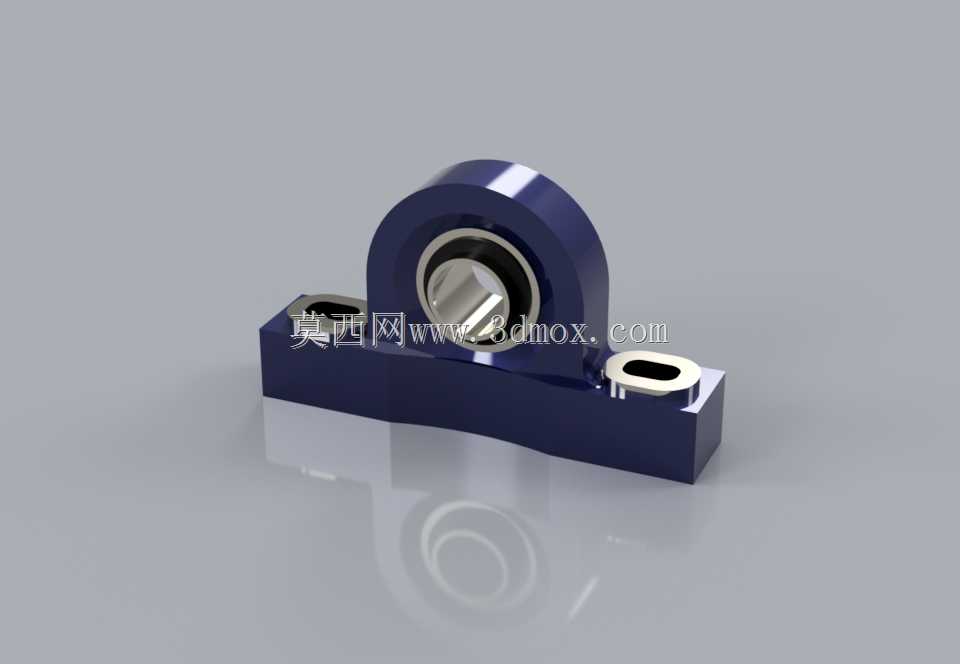

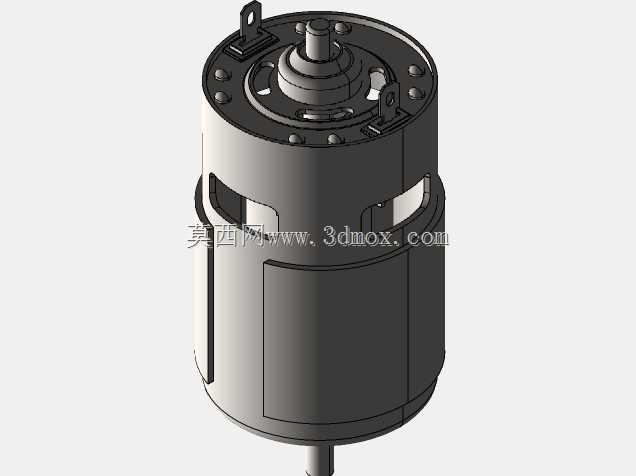

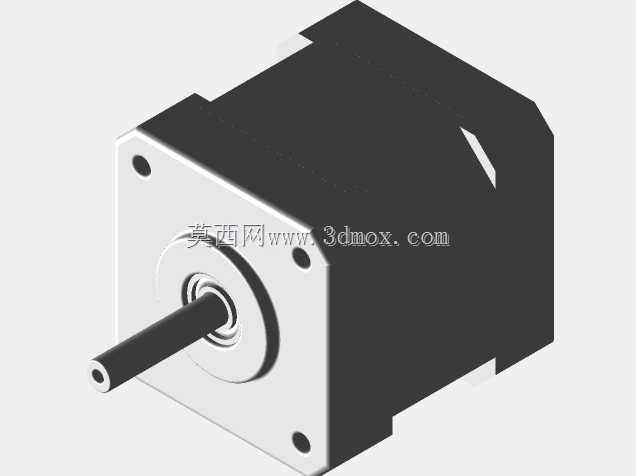

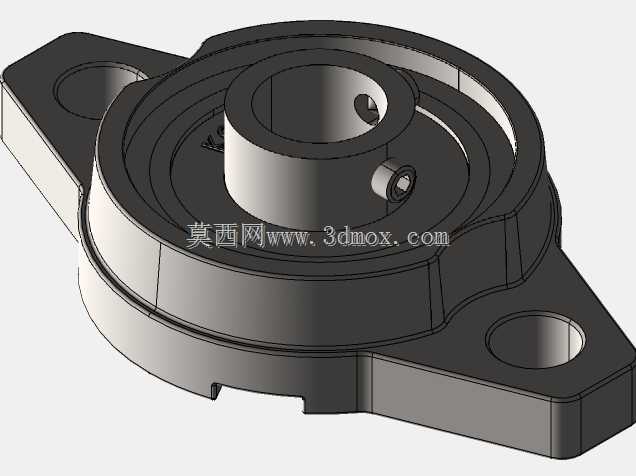

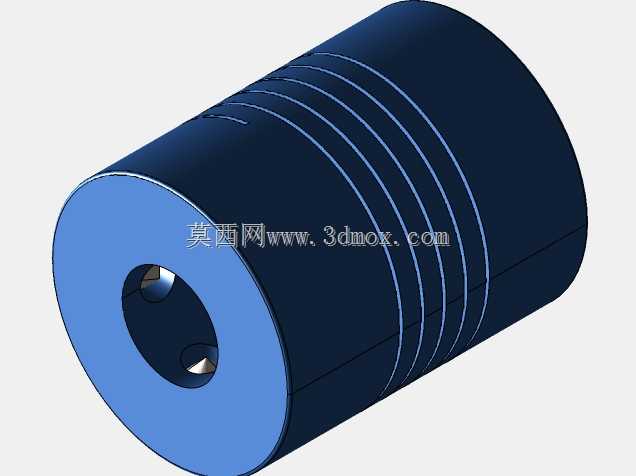

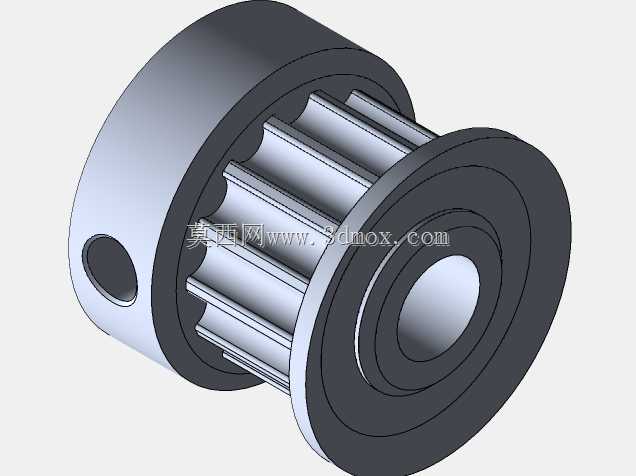

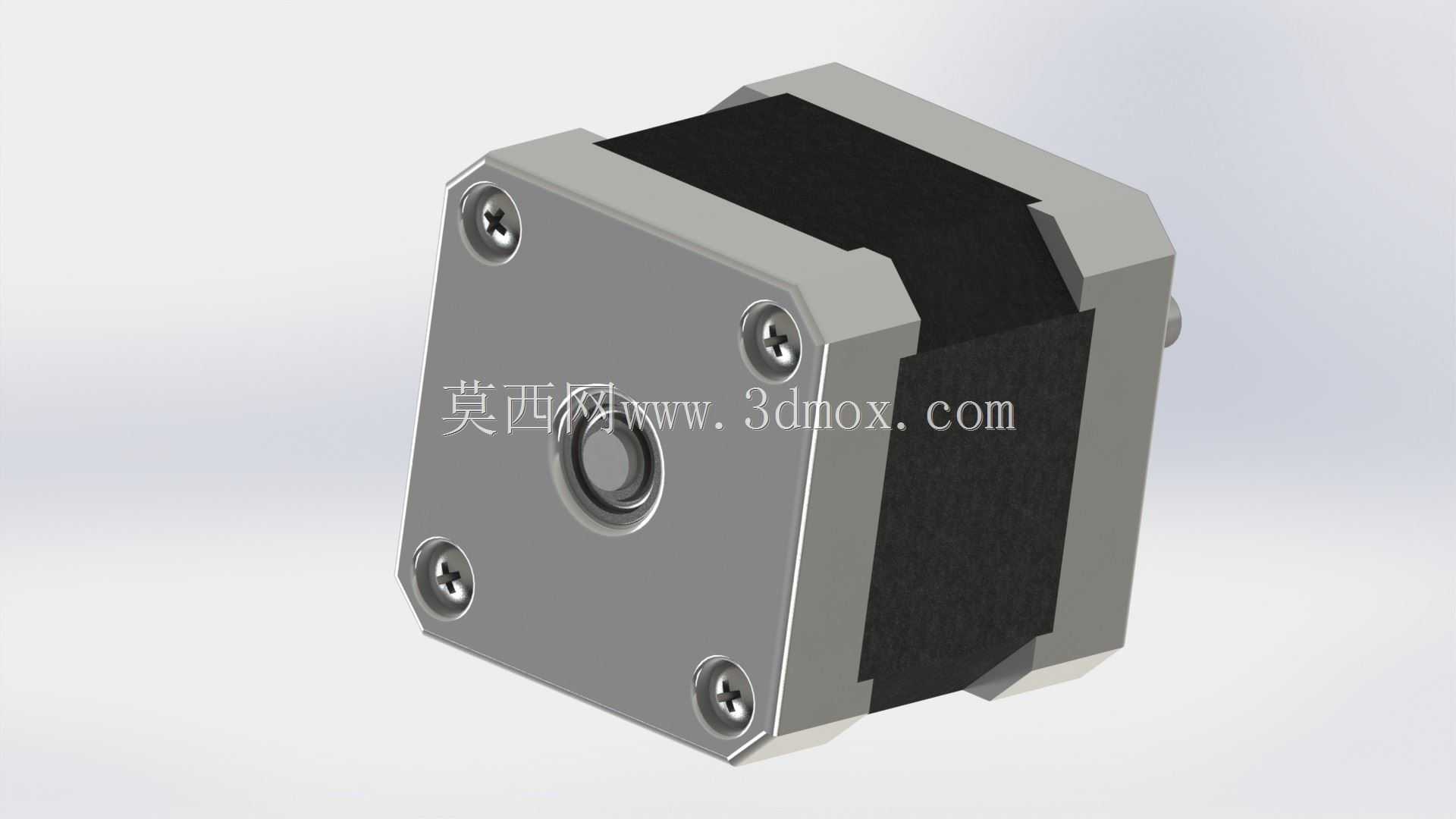

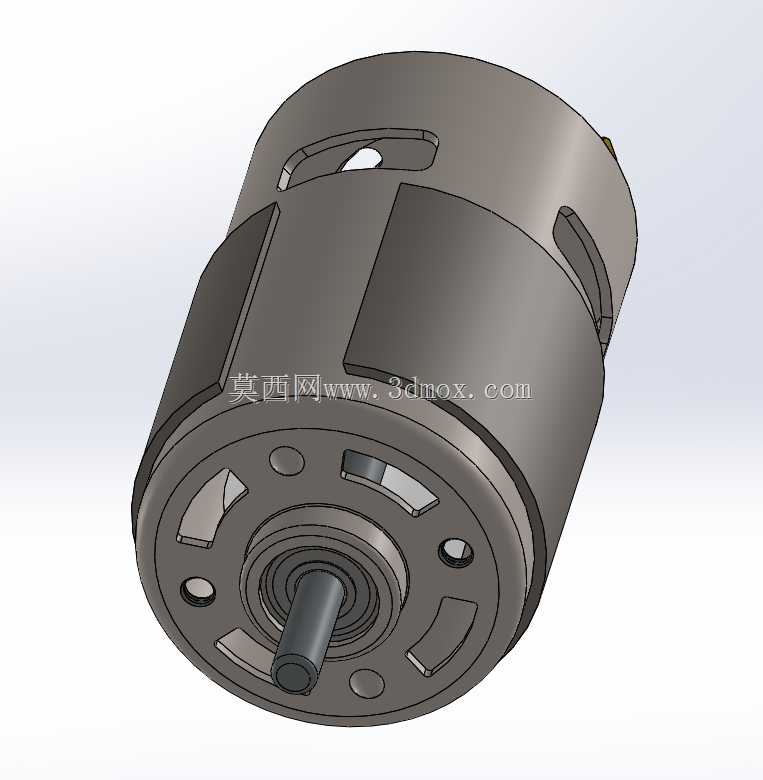

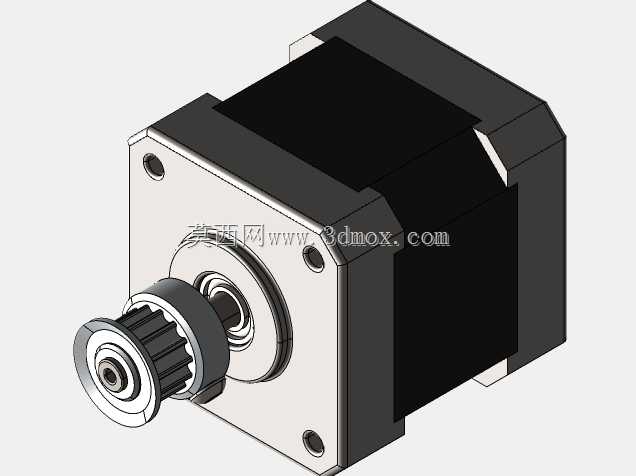

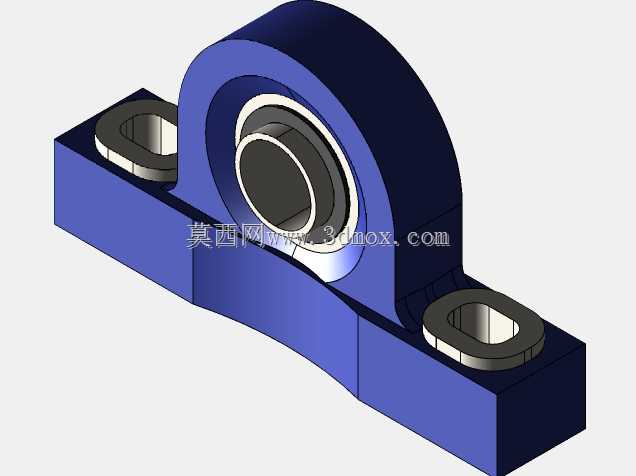

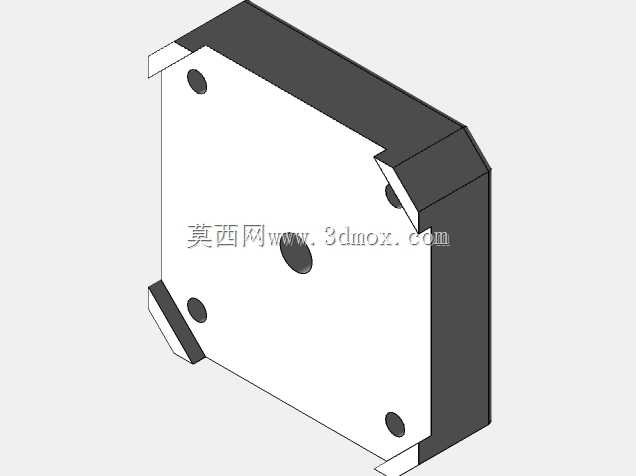

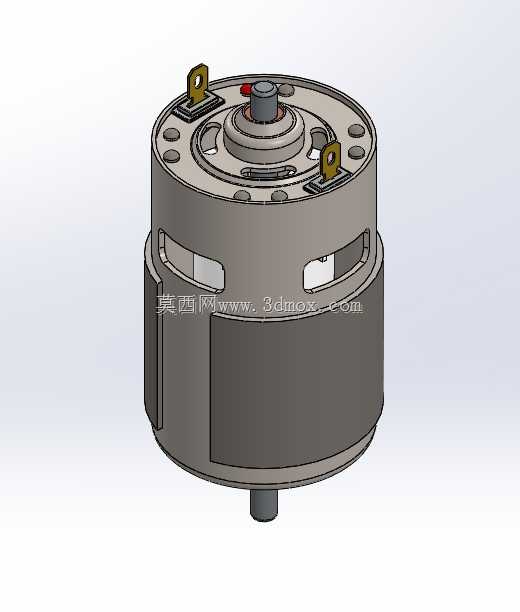

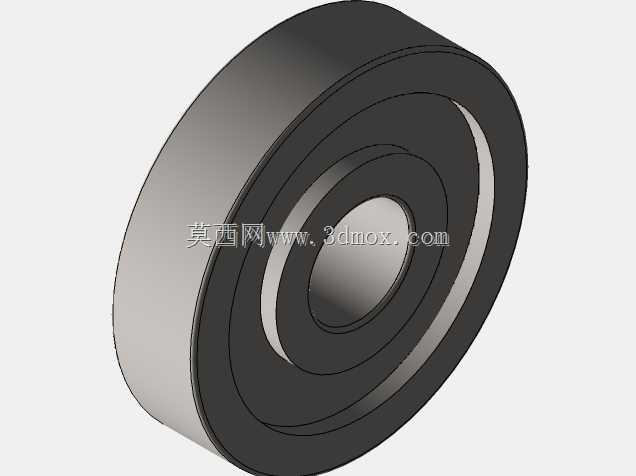

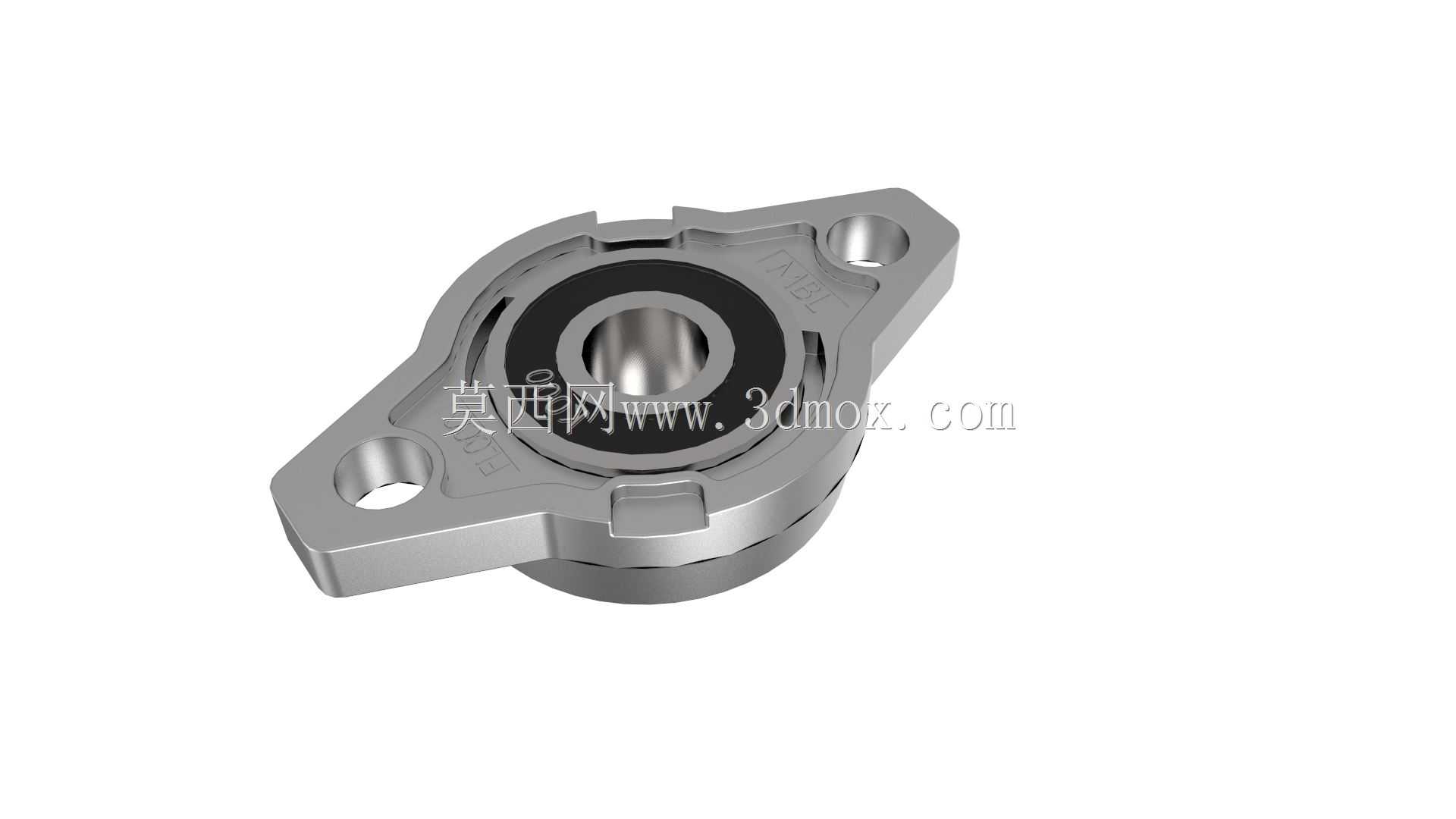

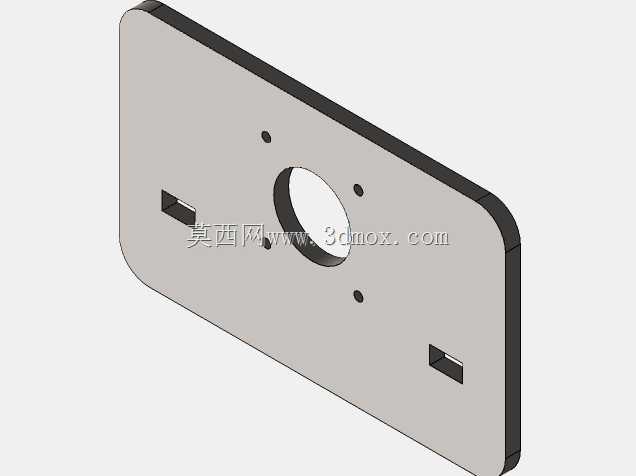

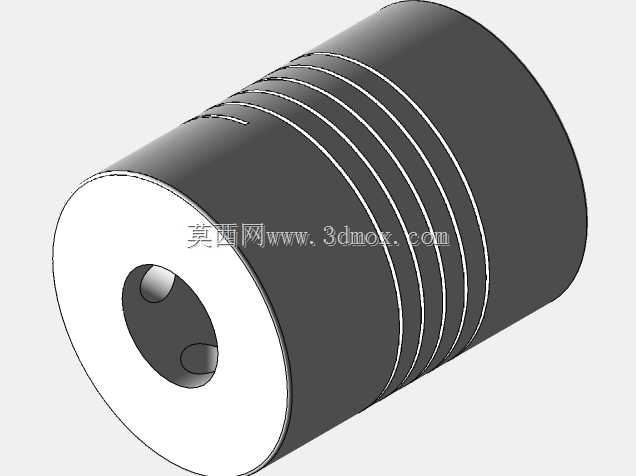

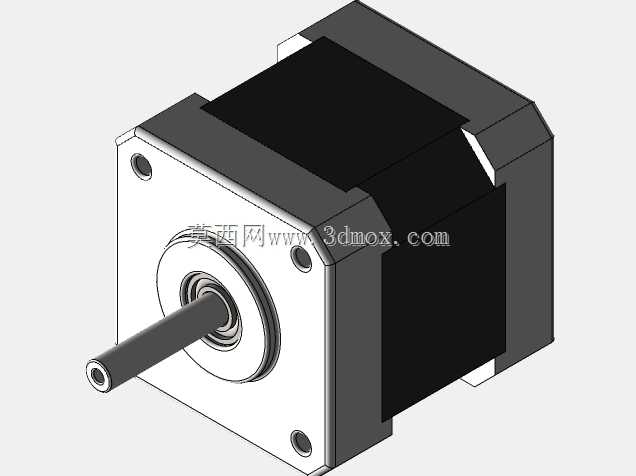

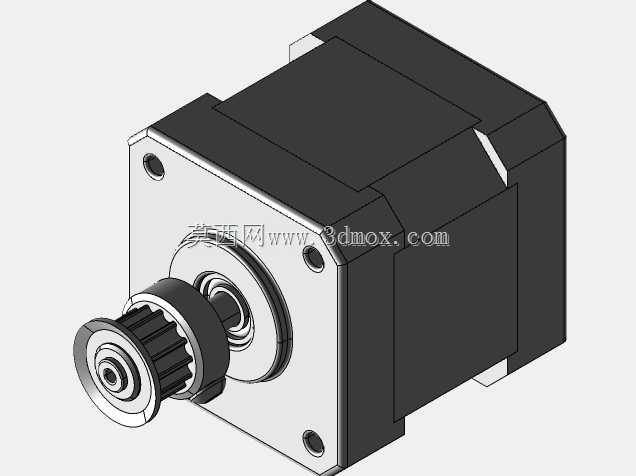

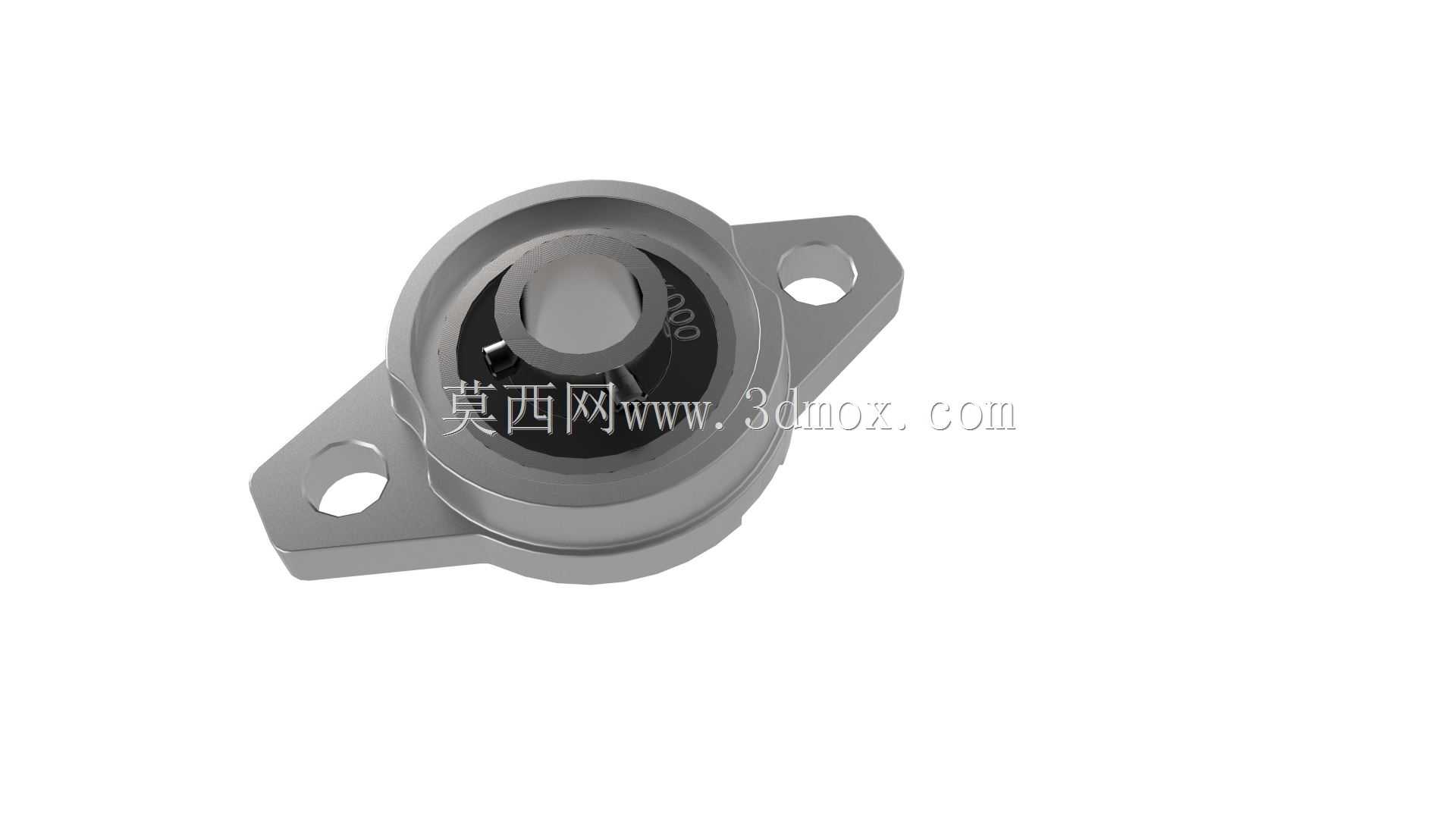

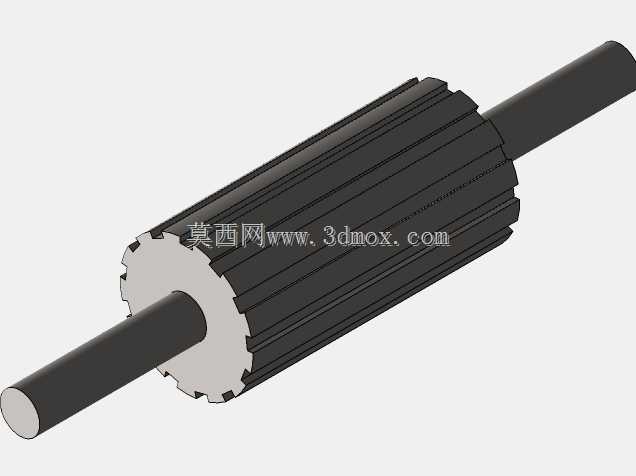

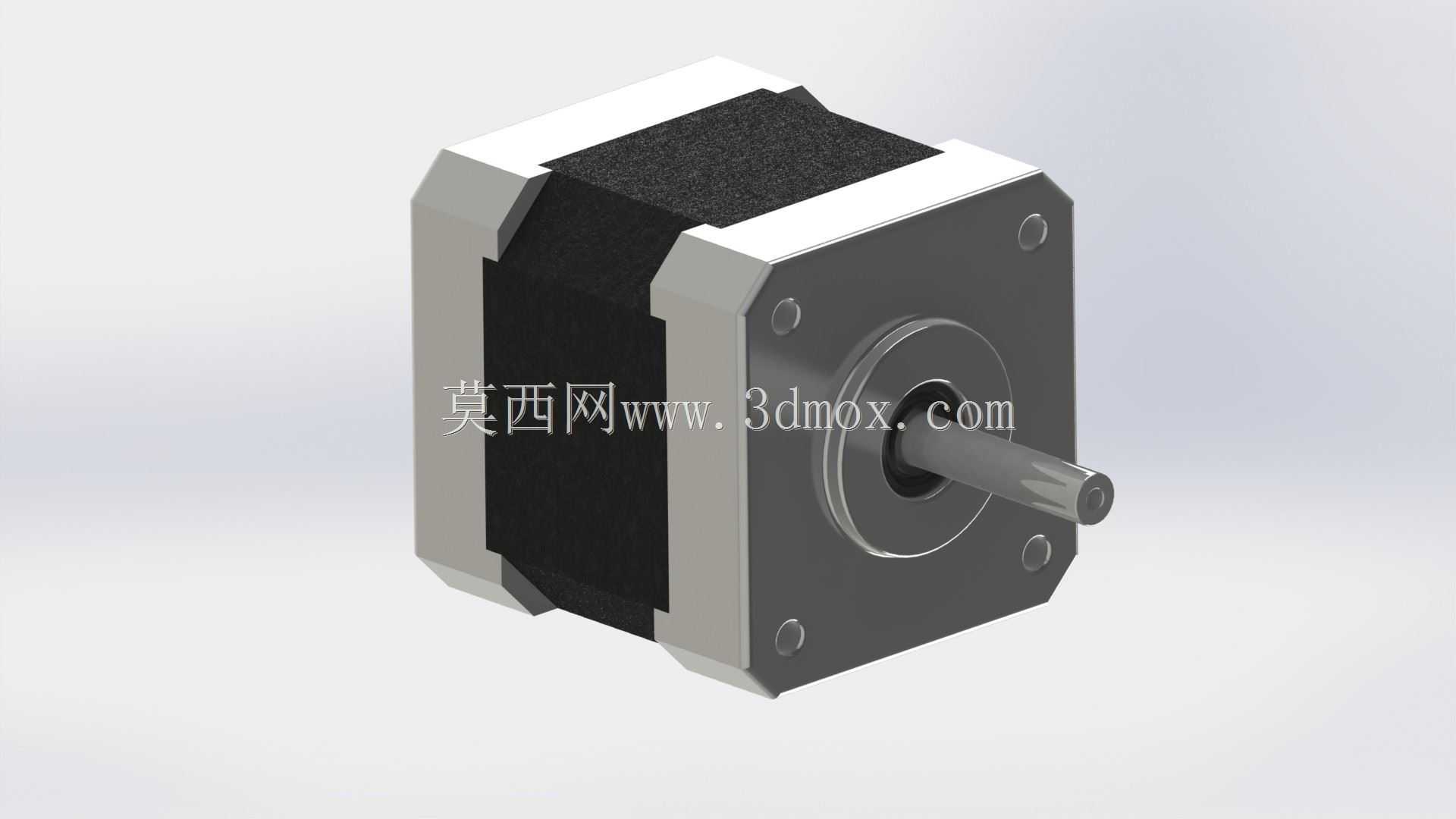

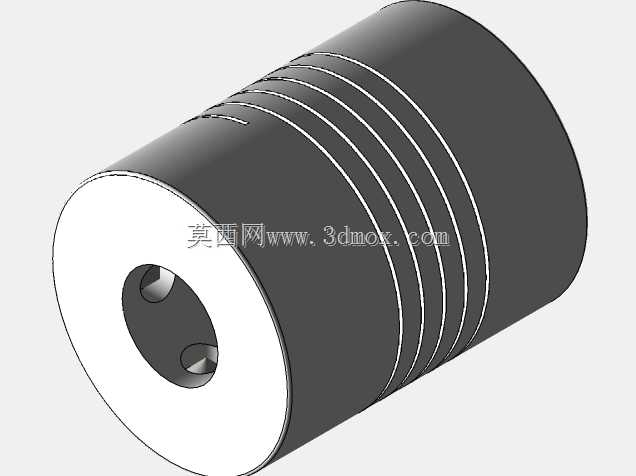

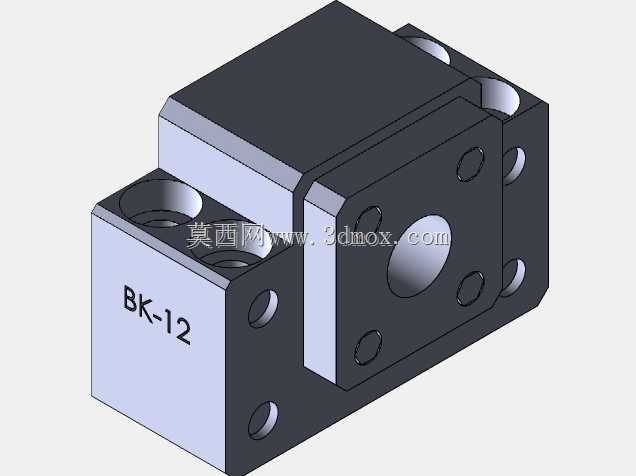

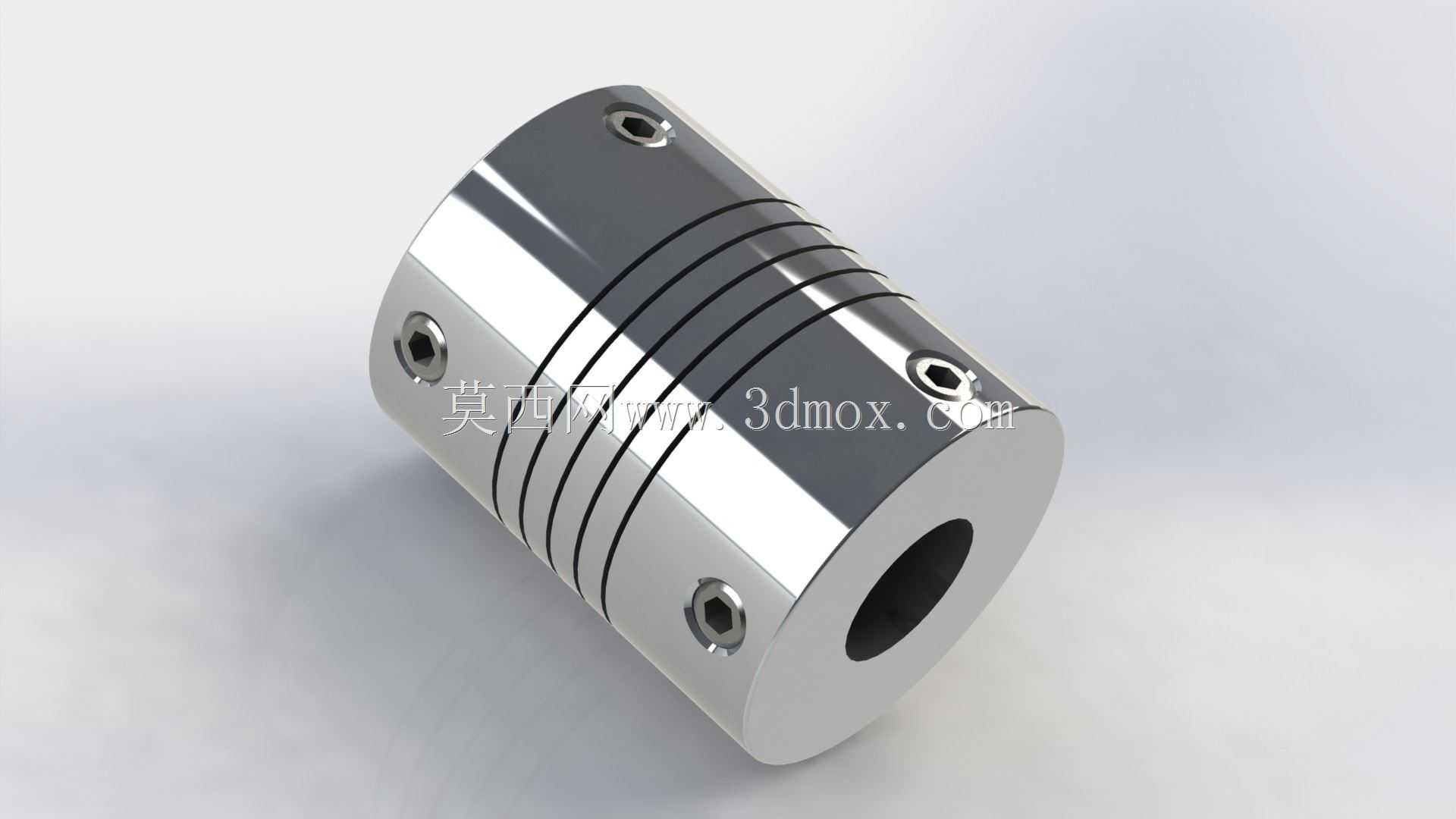

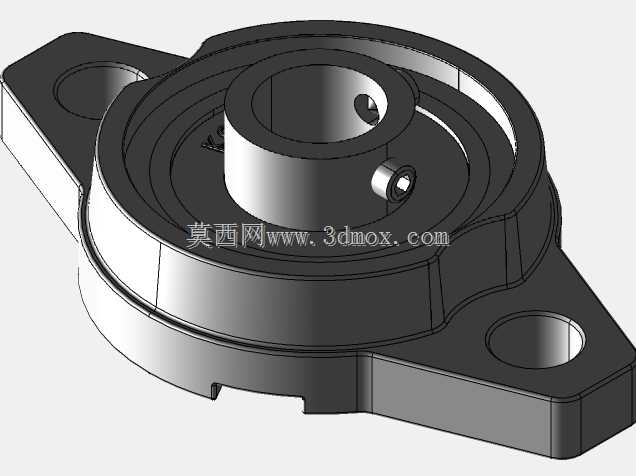

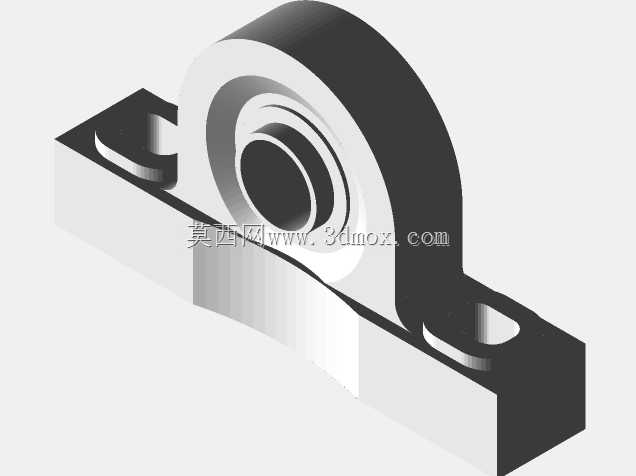

从实际用途看,它不是为大余量重切削设计,而是强调小尺寸工件的定位加工与快速换型。工作台区域预留了多组安装位,可配合平口钳、吸盘或定制夹具固定薄片、小板材及异形样件;前端伸出的轴系用于传递X向或Y向动力,端部安装座适配常见的步进电机或伺服电机,便于工程师按负载、速度和控制预算选型。上部竖直运动单元承担Z向进给,主轴安装区靠近立板,刀具悬伸尽量缩短,有利于减小让刀量。

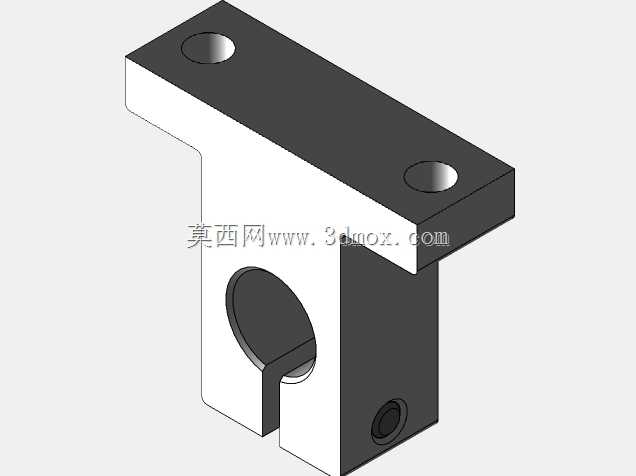

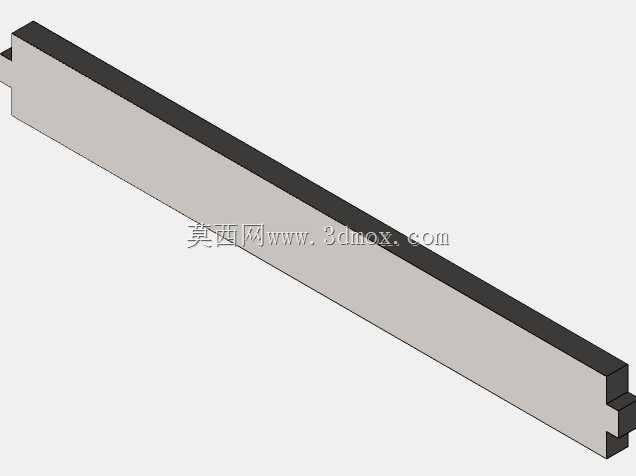

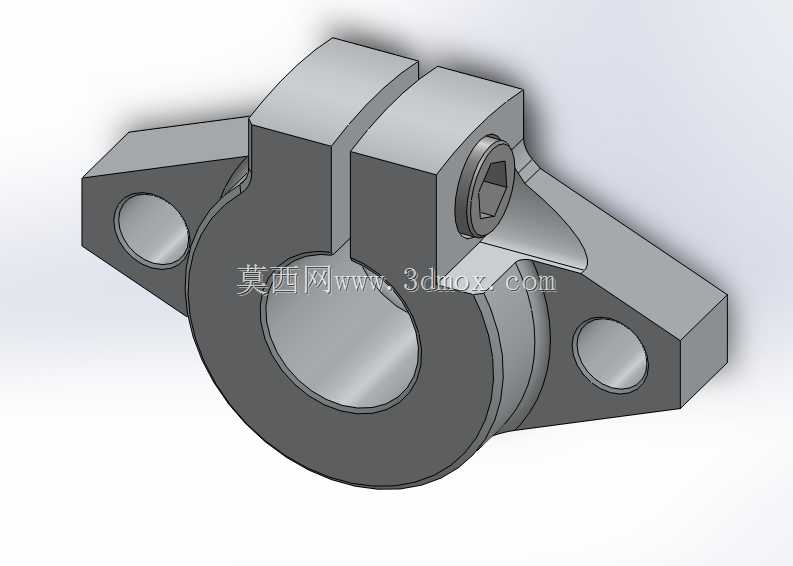

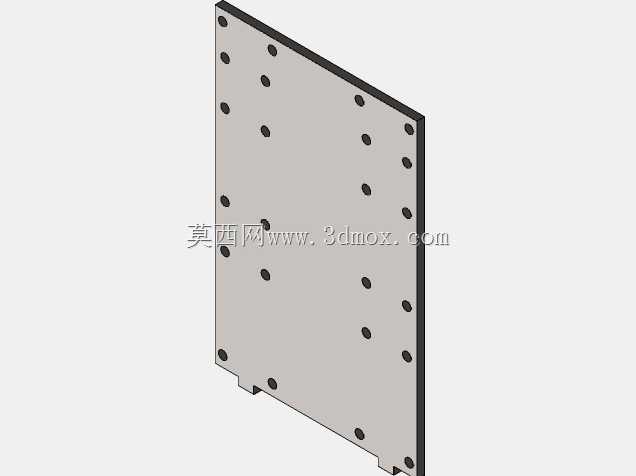

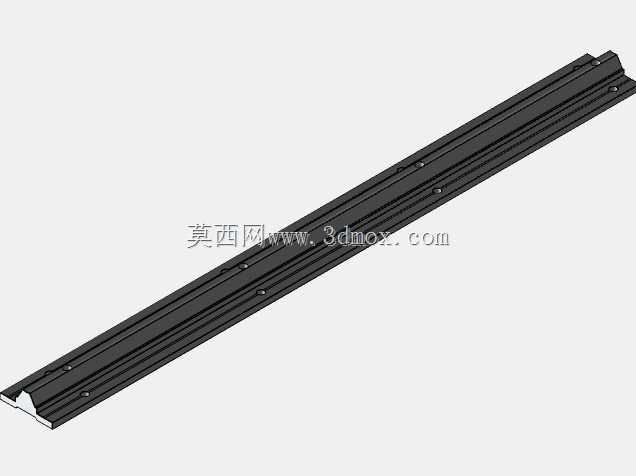

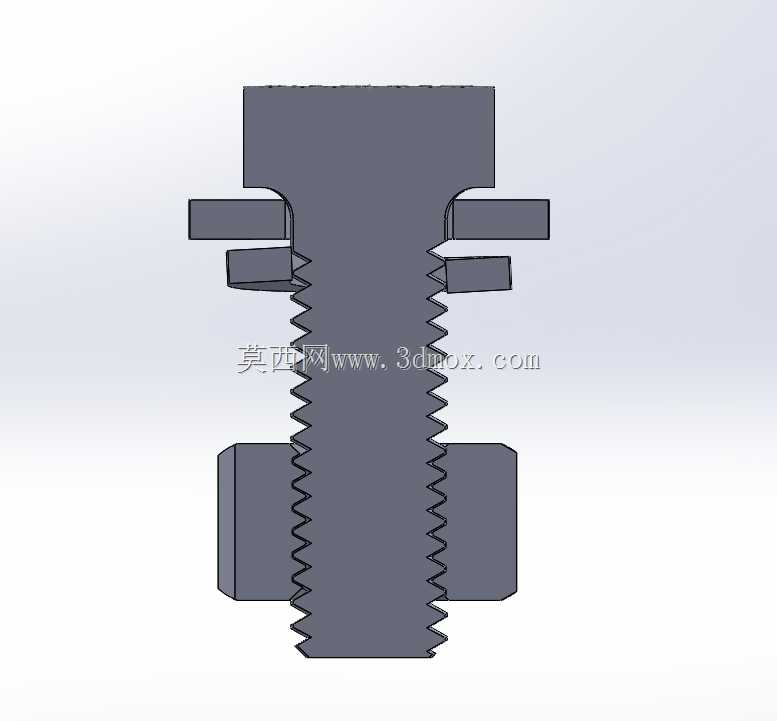

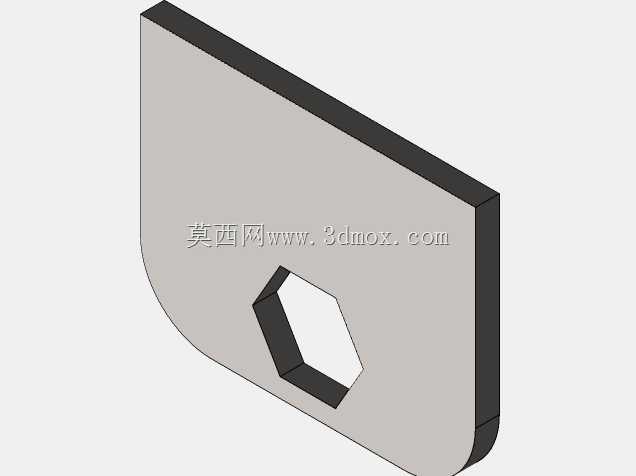

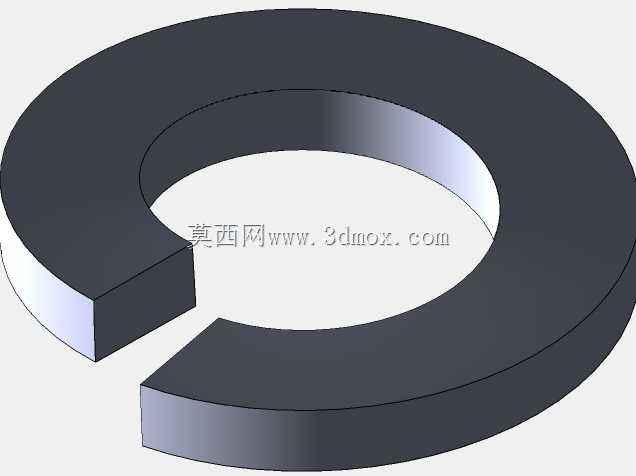

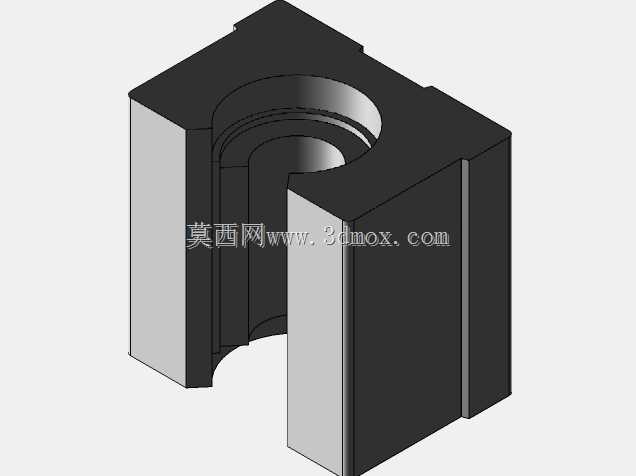

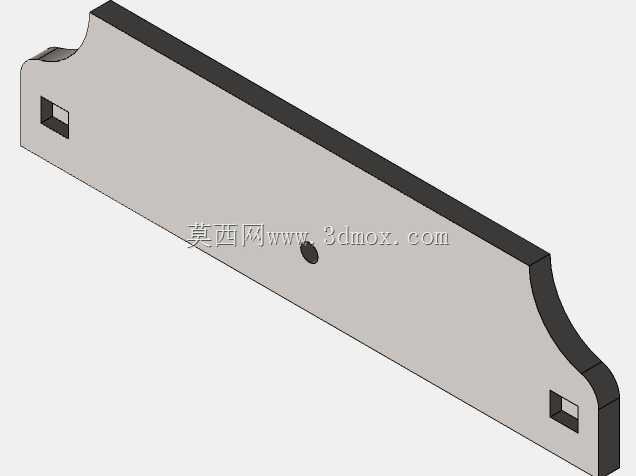

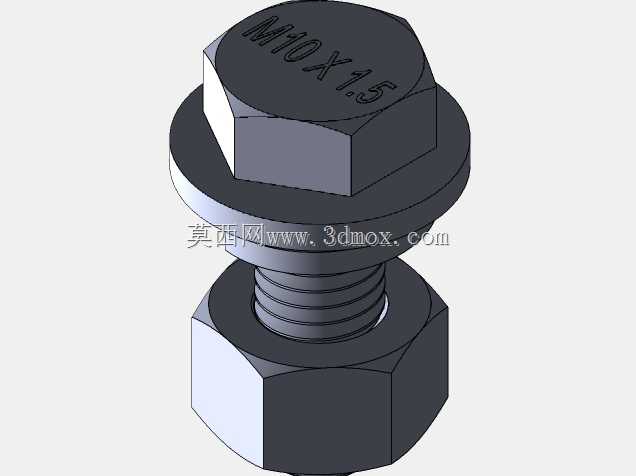

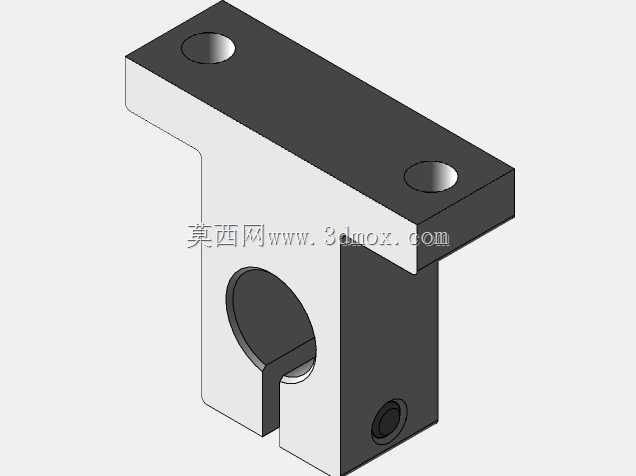

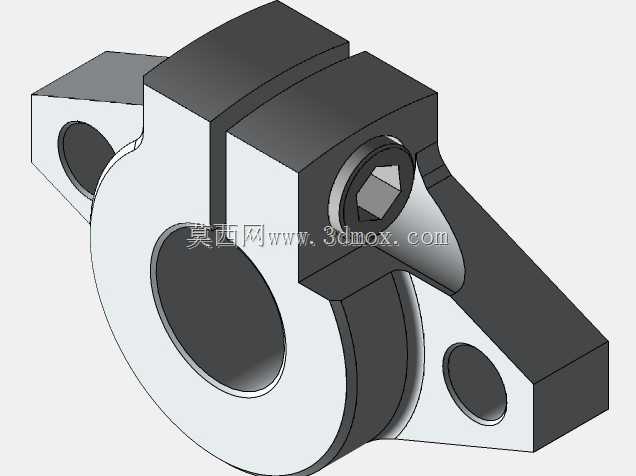

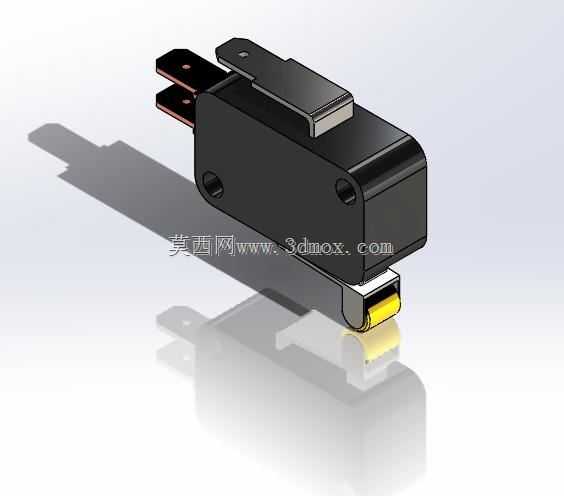

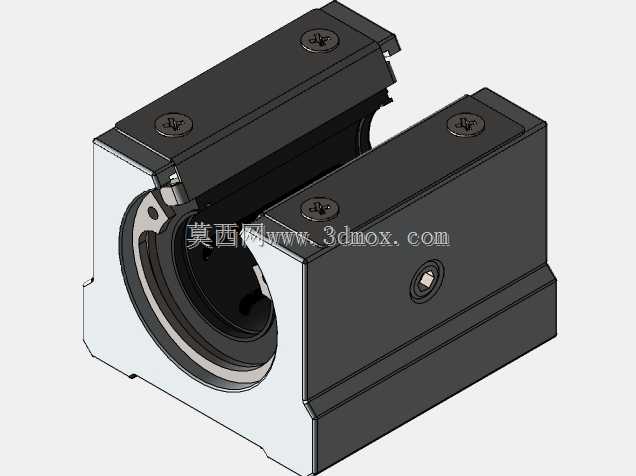

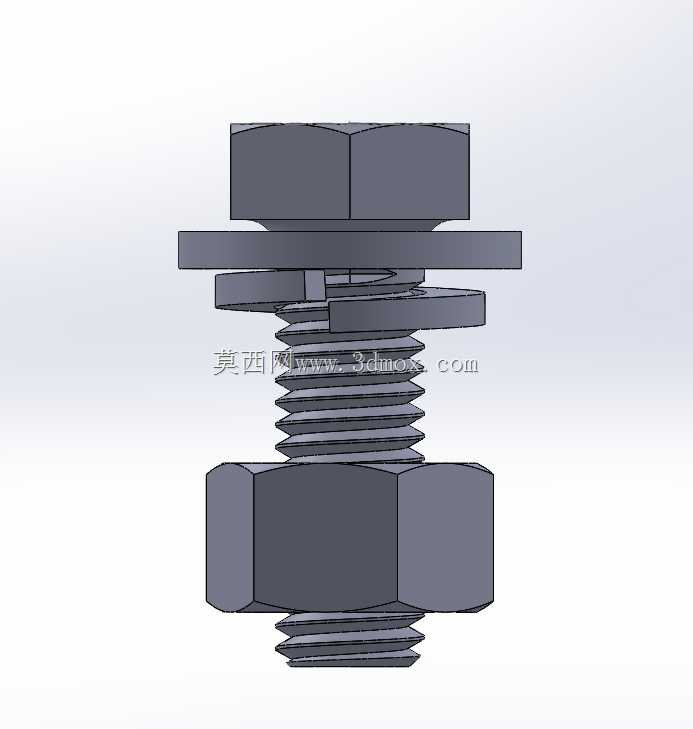

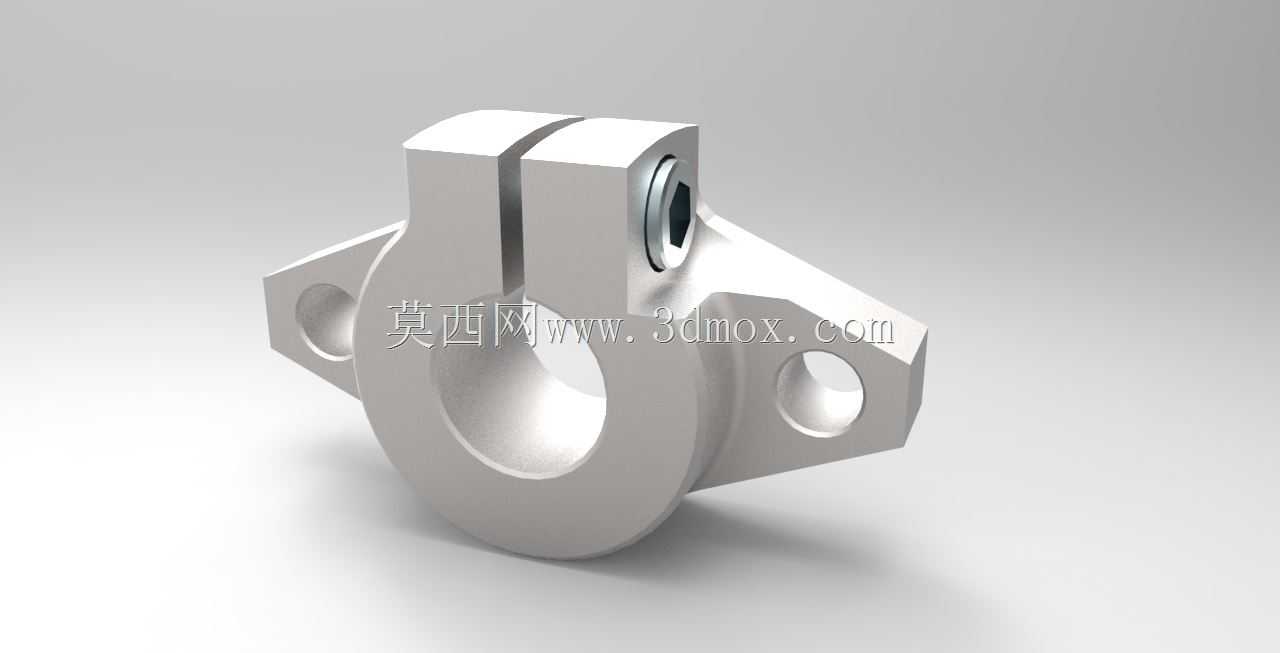

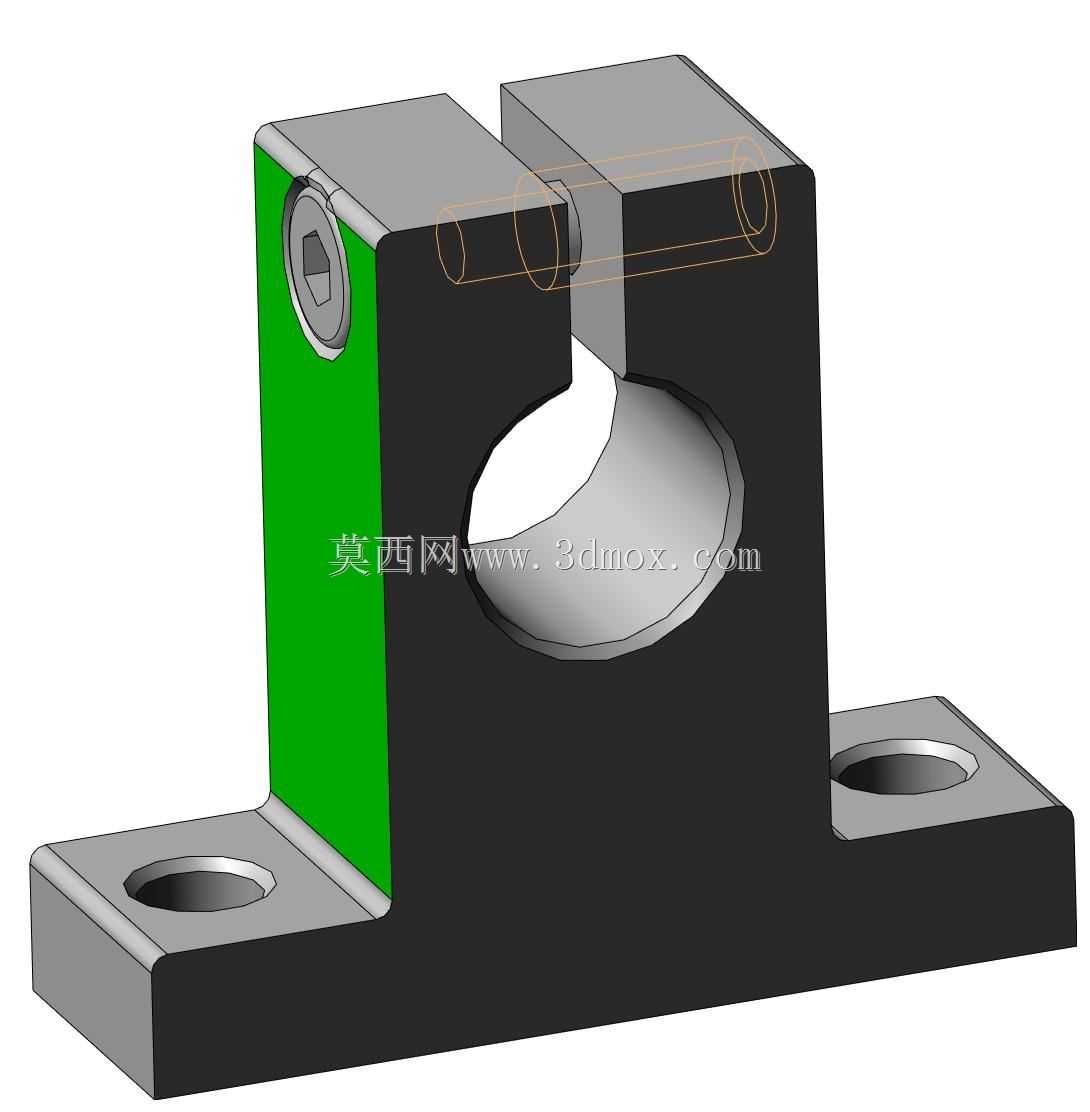

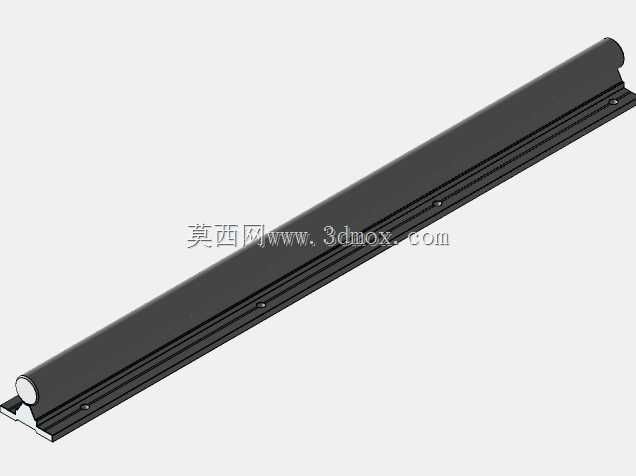

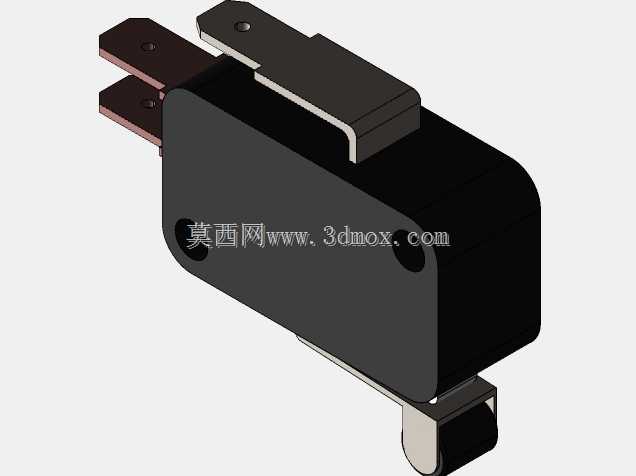

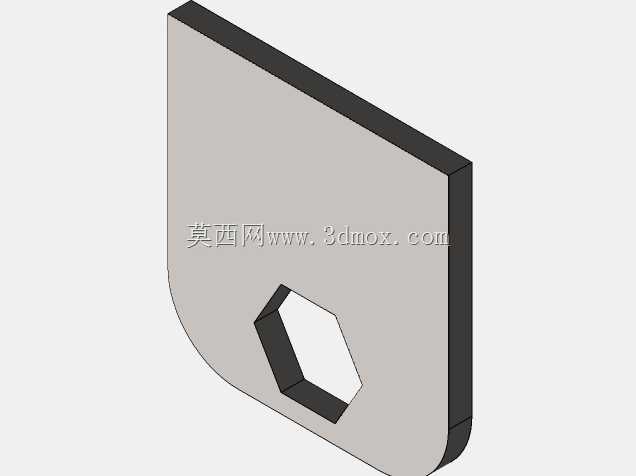

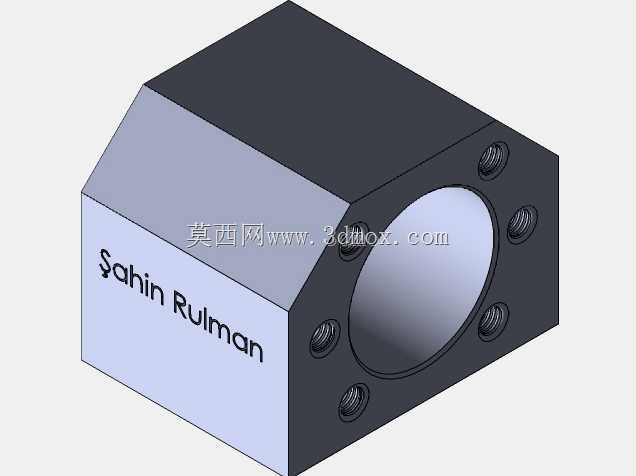

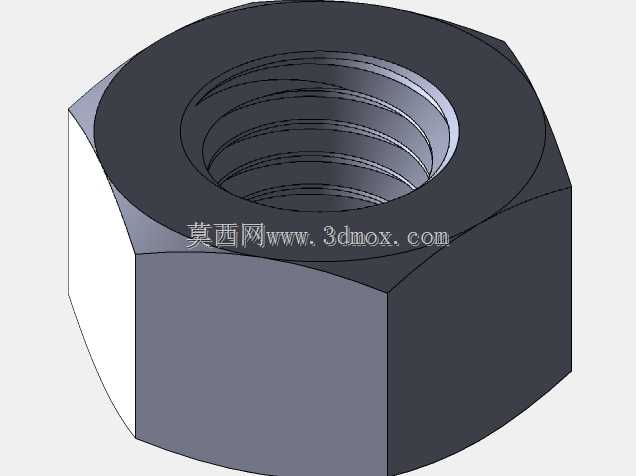

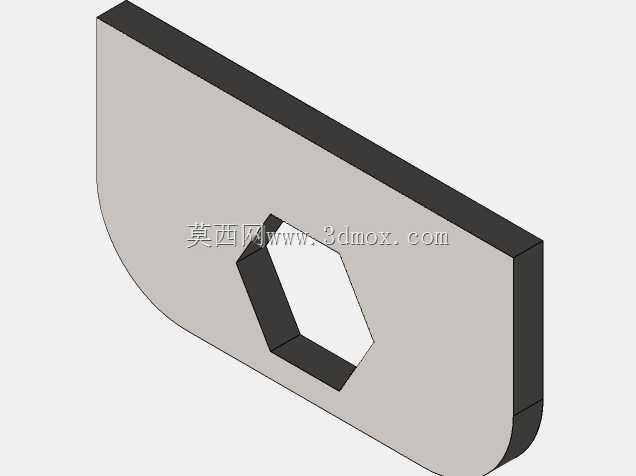

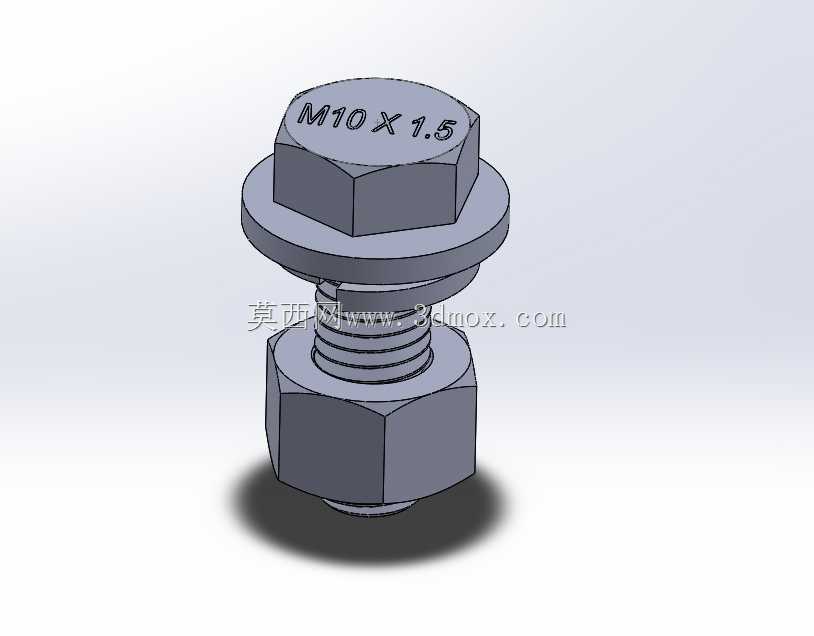

设计上明显兼顾了加工空间与外形边界。后方立板高度决定了Z轴防护和电控元件的布置上限,两侧支撑臂外扩形成稳定支撑脚,设备可直接放置于标准工作台面,不需要额外预埋地脚。底座与横梁之间通过线性导向件连接,运动方向清晰,装配时可先完成导轨平行度校准,再固定传动件,降低整机调试难度。黑色弯臂既承担结构连接,也形成侧面防护边界,可减少切屑飞溅并限制人员误触运动区域。

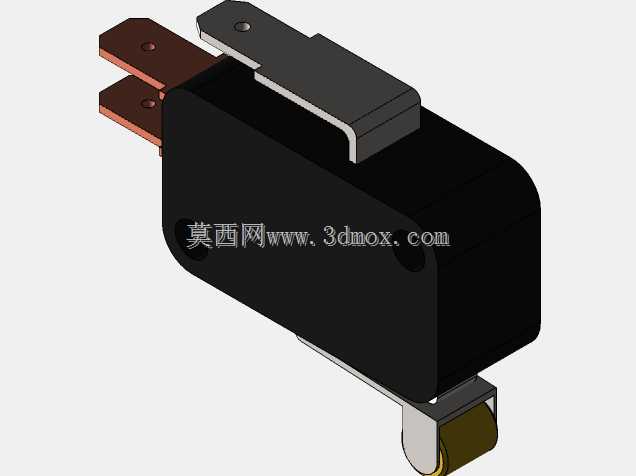

安装边界方面,需重点核对工作台面到主轴端面的最大距离、XY有效行程以及电机尾部外伸尺寸。若用于桌面环境,还应在后部预留接线、驱动器散热和维护空间,在前方预留工件上下料与操作空间。该结构对小批量多品种加工比较友好:通过更换夹具、主轴和刀具,可完成铣槽、钻孔、轮廓切割和标识雕刻等工序;对于结构设计人员,模型可直接用于检查运动干涉、评估支撑刚度、规划走线槽位,并据此细化钣金护罩、集尘接口和润滑管路。整体方案把紧凑占地、可装配性和轻载加工刚性放在同一框架内平衡,适合作为桌面数控设备的基础结构参考。
