台式龙门结构数控等离子切割设备

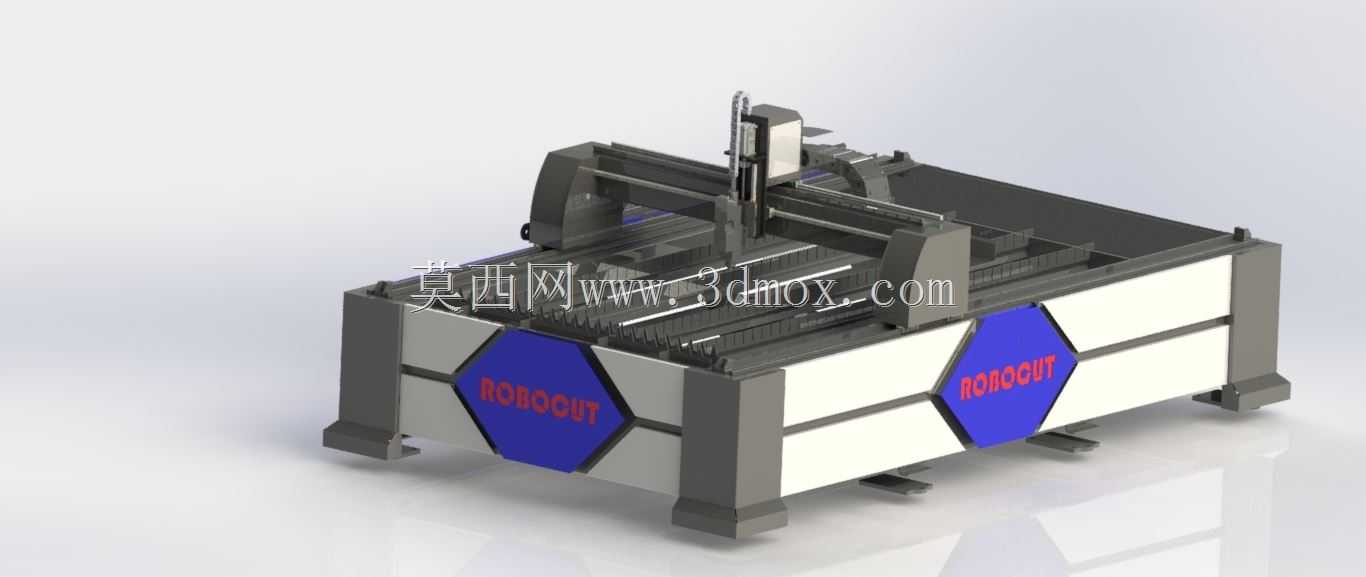

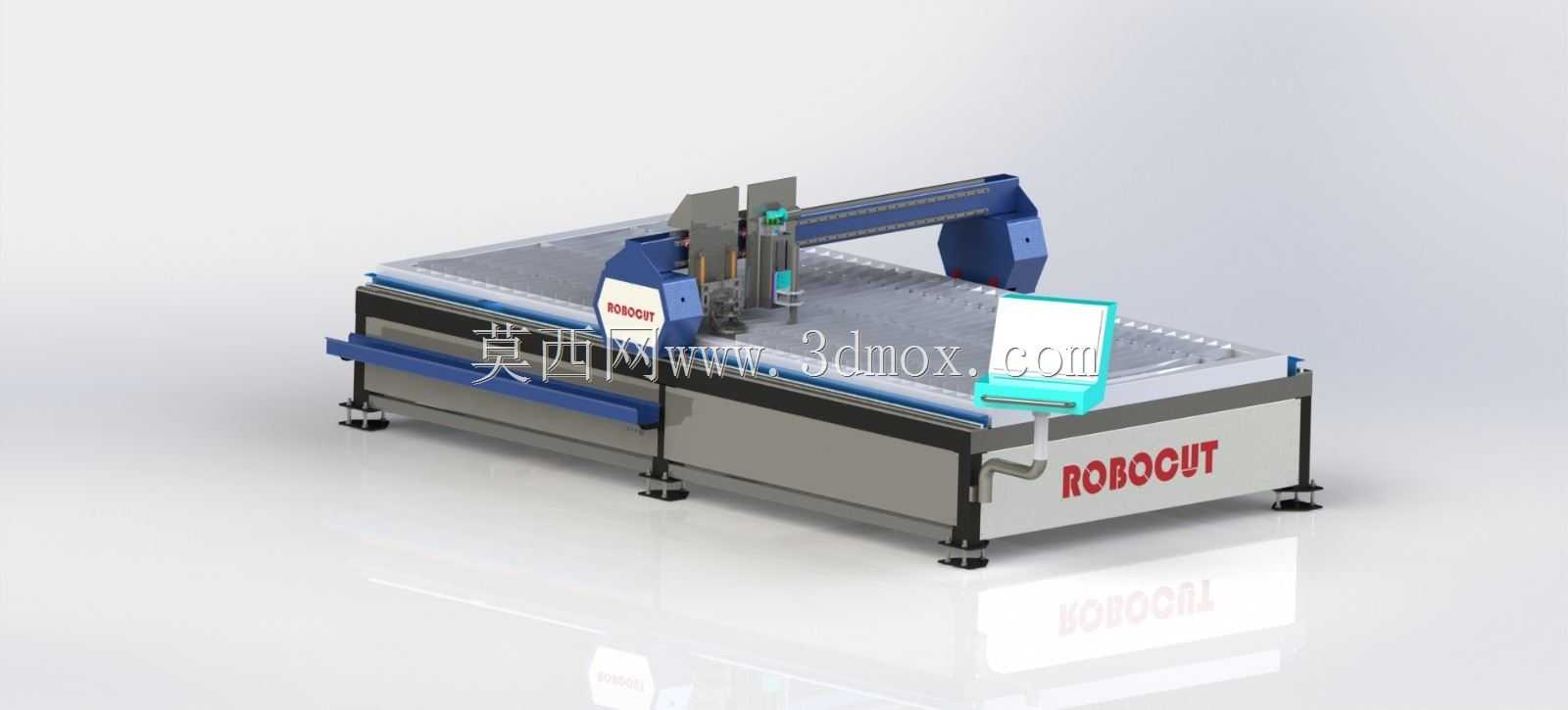

　　该设备采用台式龙门布局，整体由床身工作台、横梁移动组件、纵向驱动端梁、等离子割炬升降滑座、悬臂操作站及外围防护钣金构成，主要面向中薄板金属的平面仿形切割工序，可完成碳钢、不锈钢、铝板等板材的直边、坡口、异形轮廓及孔系下料，在钣金结构件车间、广告标识制作、通风管道加工、工程机械小件下料、机箱机柜生产等场景广泛使用。

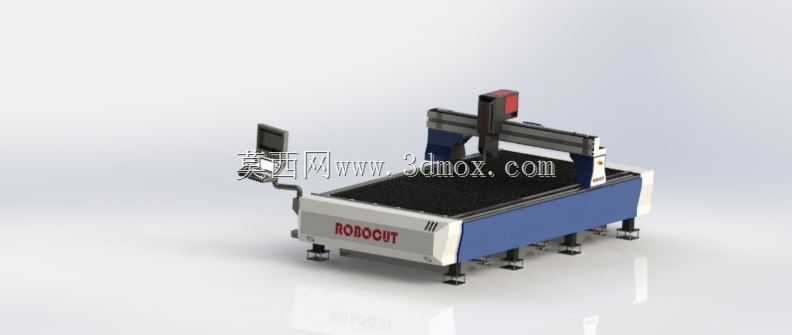

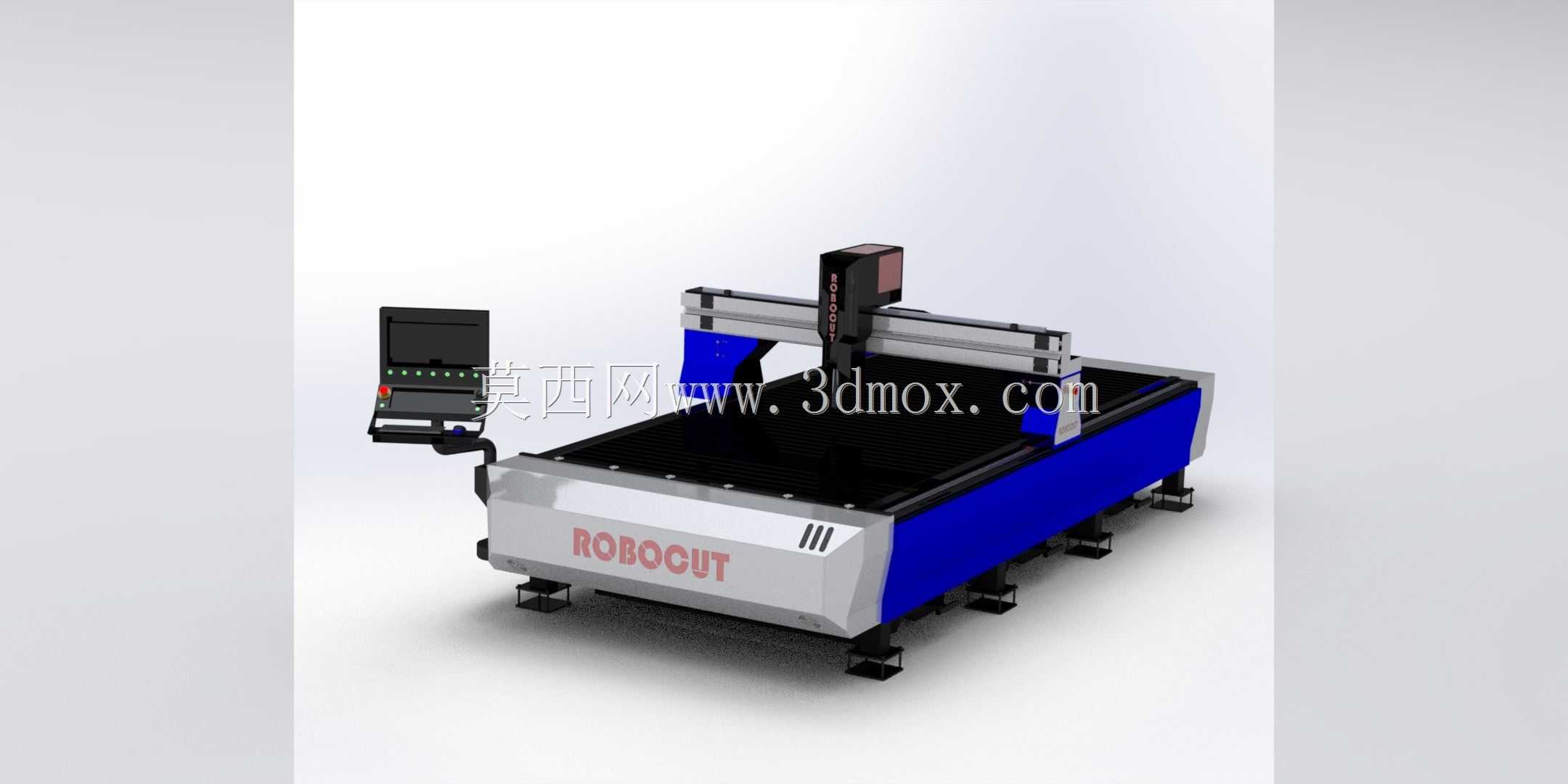

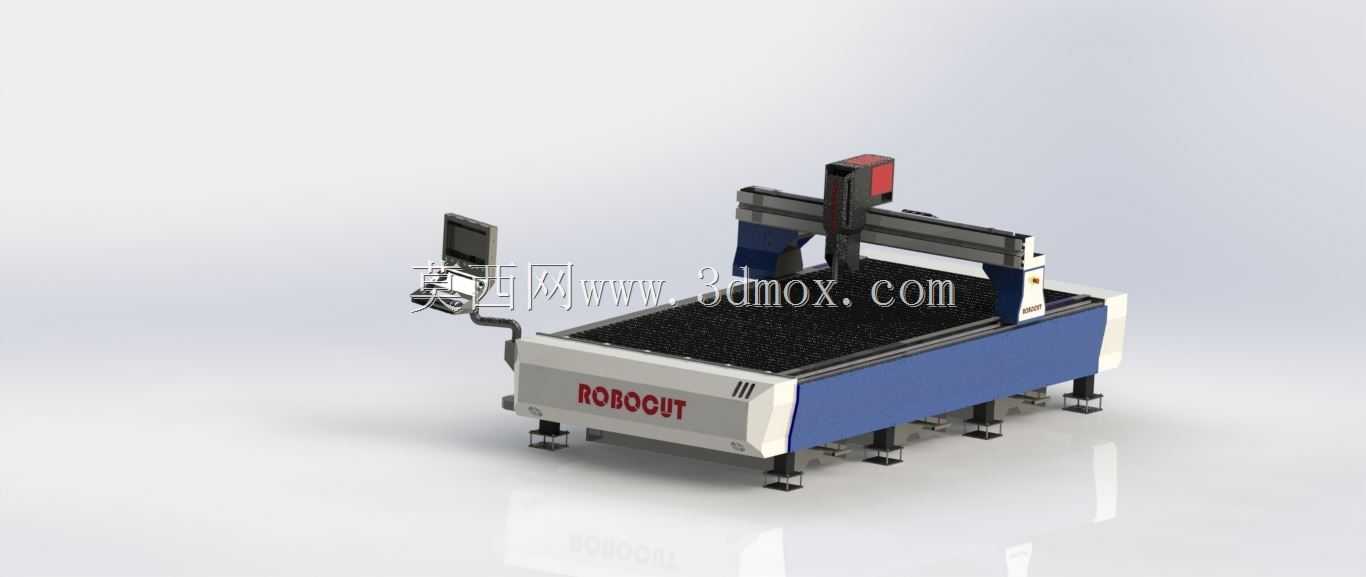

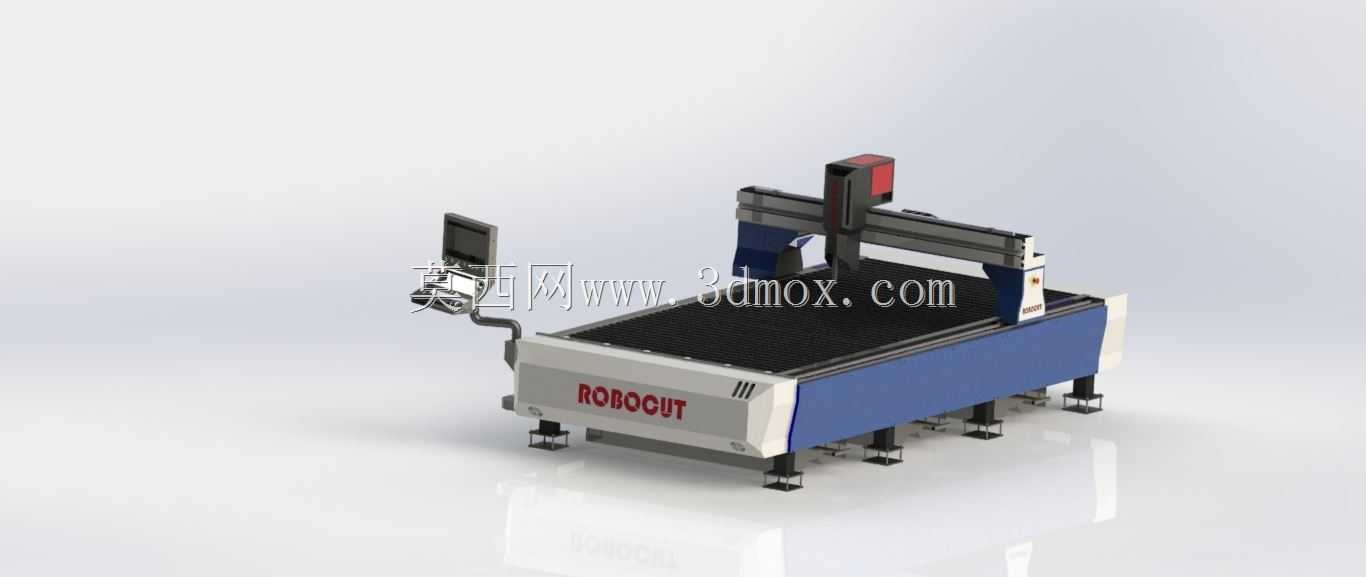

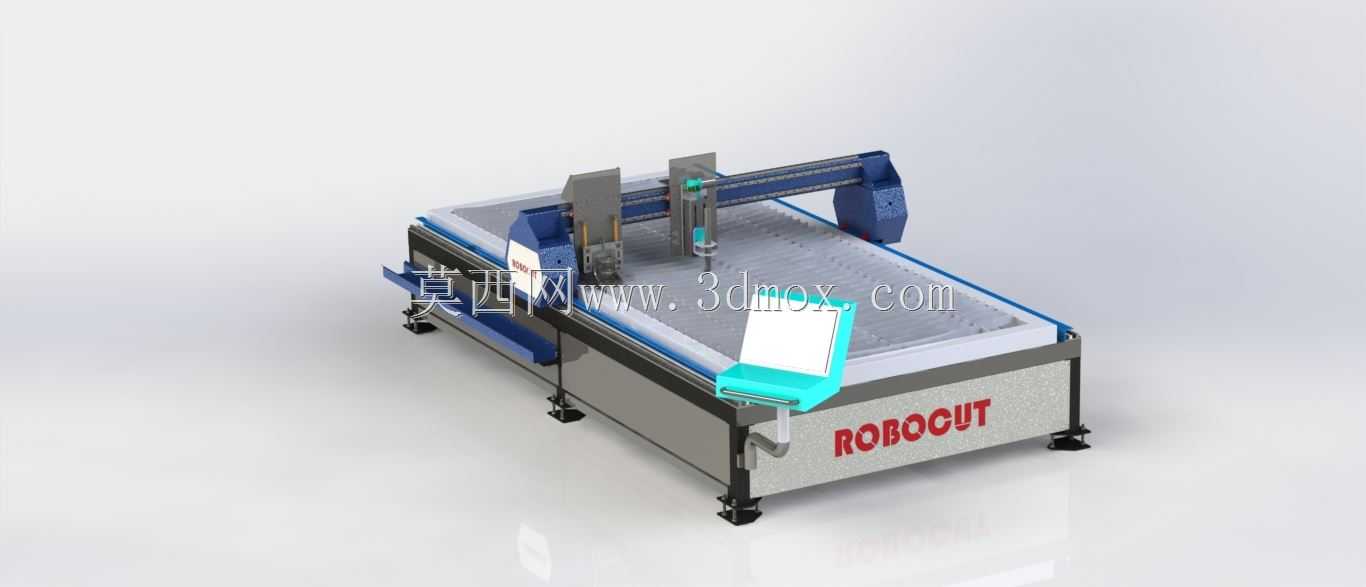

　　床身采用整体焊接框架结构，内部布置纵横加强筋，经时效处理后可抑制长期承载产生的变形，工作台面为格栅式承料结构，既能够承托整张待加工板材，也可引导切割熔渣落入下部渣斗，减少熔渣堆积对板材定位的干扰。两侧纵向导轨安装在床身加工基准面上，配合同步传动机构驱动横梁沿床身长度方向移动，横梁上布置横向直线导轨与齿条传动副，带动割炬安装滑座完成横向进给，割炬滑座自带升降伺服轴，可根据板材起伏自动跟踪弧压，维持割嘴与板面的恒定距离，保证切口质量稳定。

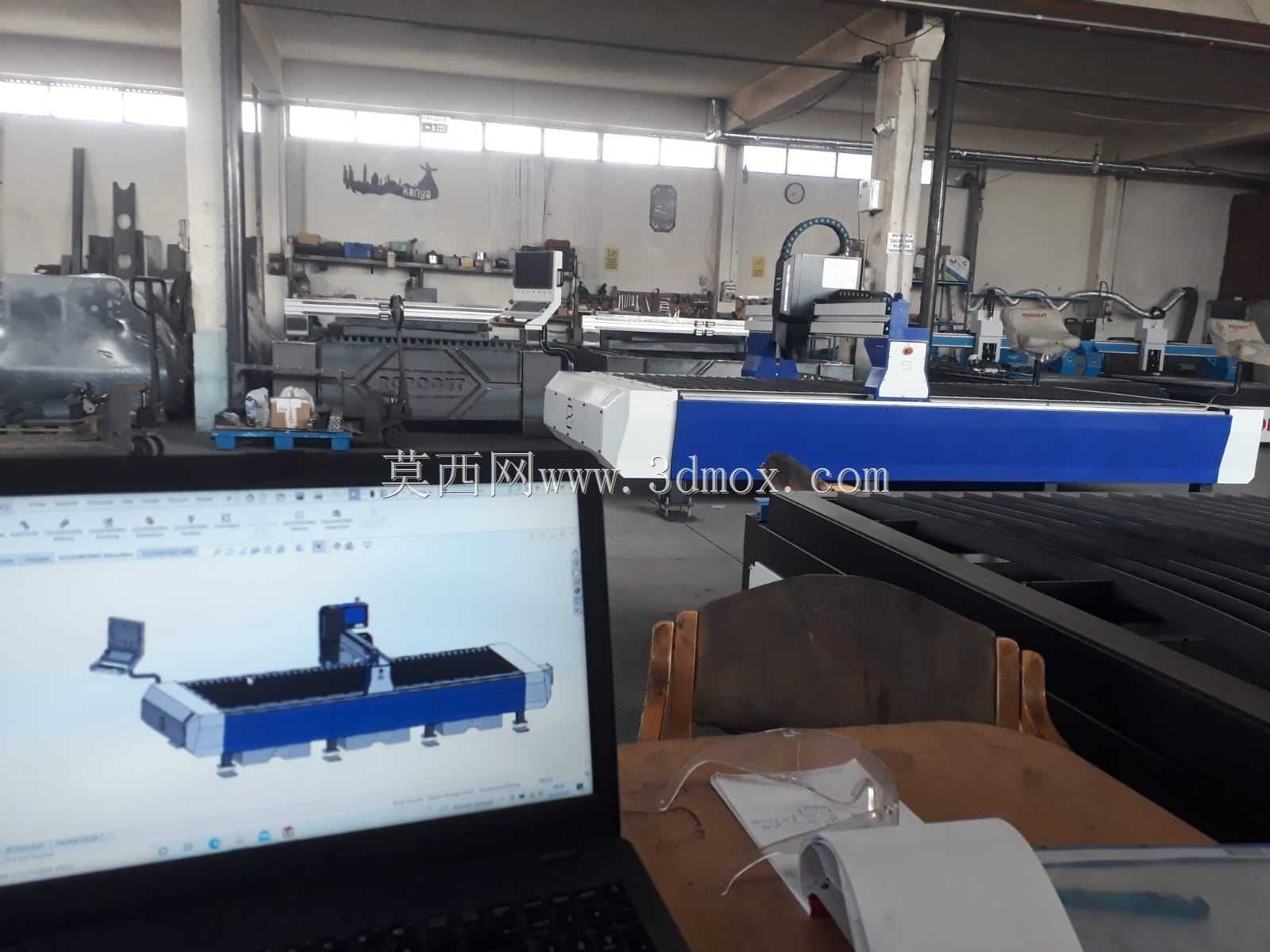

　　从安装边界看，设备需在平整混凝土地面就位，四周预留板材上下料、维护检修及除尘管路连接空间；床身支脚通过可调垫铁调平，无需复杂二次灌浆即可满足常规加工精度要求。操作站采用悬臂式布置，可围绕设备前端旋转调整位置，触控显示与按键操作区集成在操作盒内，方便操作人员在上下料和对位观察时随时调整站位。机身侧部的封闭钣金既覆盖传动部件，防止切割粉尘进入导轨齿条，也形成规整的设备外观，蓝白配色区分固定床身与移动横梁区域，便于现场快速识别运动部件范围。

　　结构设计上重点控制移动件重量与刚性的平衡：横梁采用轻量化截面设计，在保证直线度和抗扭能力的前提下降低运动惯量，使高速空程与切割换向过程更平稳；端梁处设置导向轮和润滑点位，方便日常维护；割炬滑座预留防撞余量，发生误碰时可通过机械结构保护割炬本体。整机的三轴运动关系清晰，坐标系原点设置在工作台 corner 位置，便于编程时对应板材边角定位，配合套料软件可提高板材利用率，减少余料浪费。
