带防护网罩的方形轴流散热风机结构

　　该结构呈现的是一款方形外框轴流风机，顶部集成金属防护网，主要用于机柜、电控箱、设备舱体及工业装置内部的强制风冷。在实际工程现场，这类部件常布置在柜体侧板或顶板开孔处，通过建立稳定的进出风路径，把变频器、PLC、功率模块、变压器及伺服驱动器产生的热量持续带走，避免局部热堆积导致元件降额或误动作。与圆形管道风机相比，方形法兰外框更贴合钣金柜体安装面，固定孔位可直接与柜体开孔周边配合，安装时不需要额外转接筒，密封和定位都更直接。

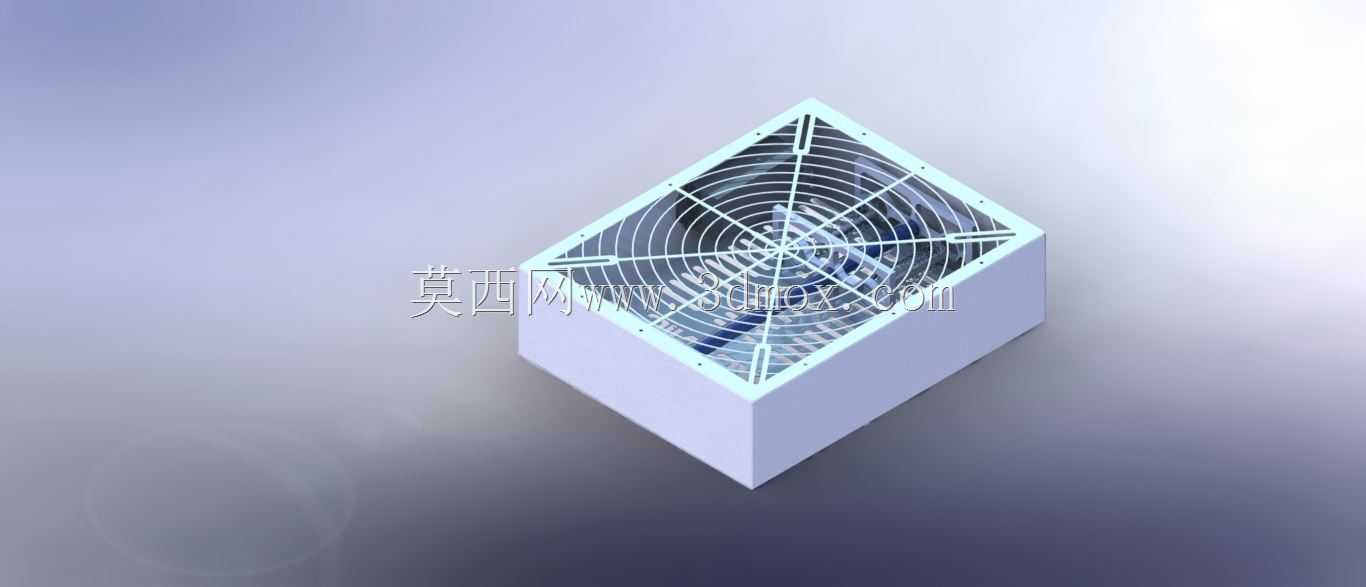

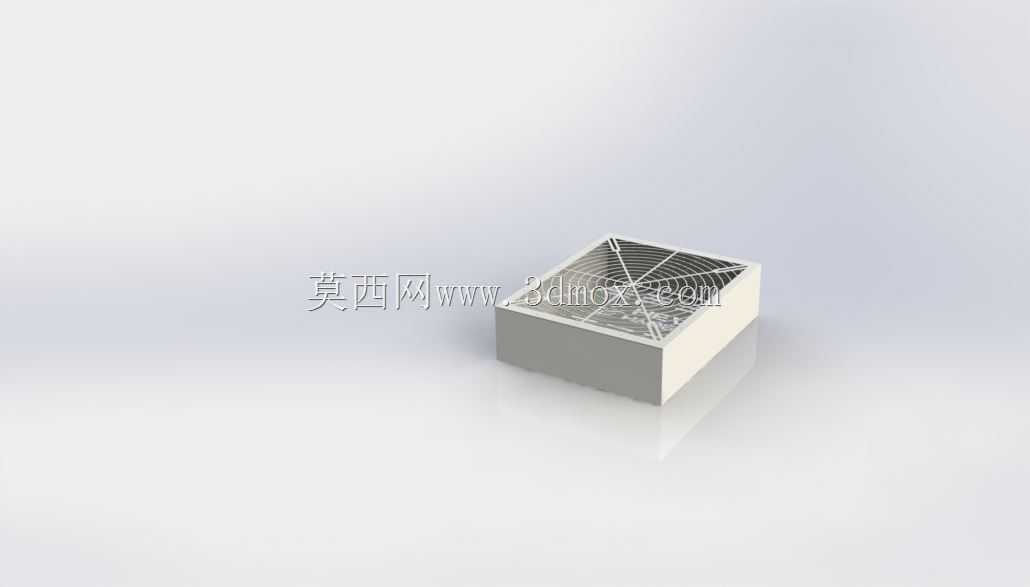

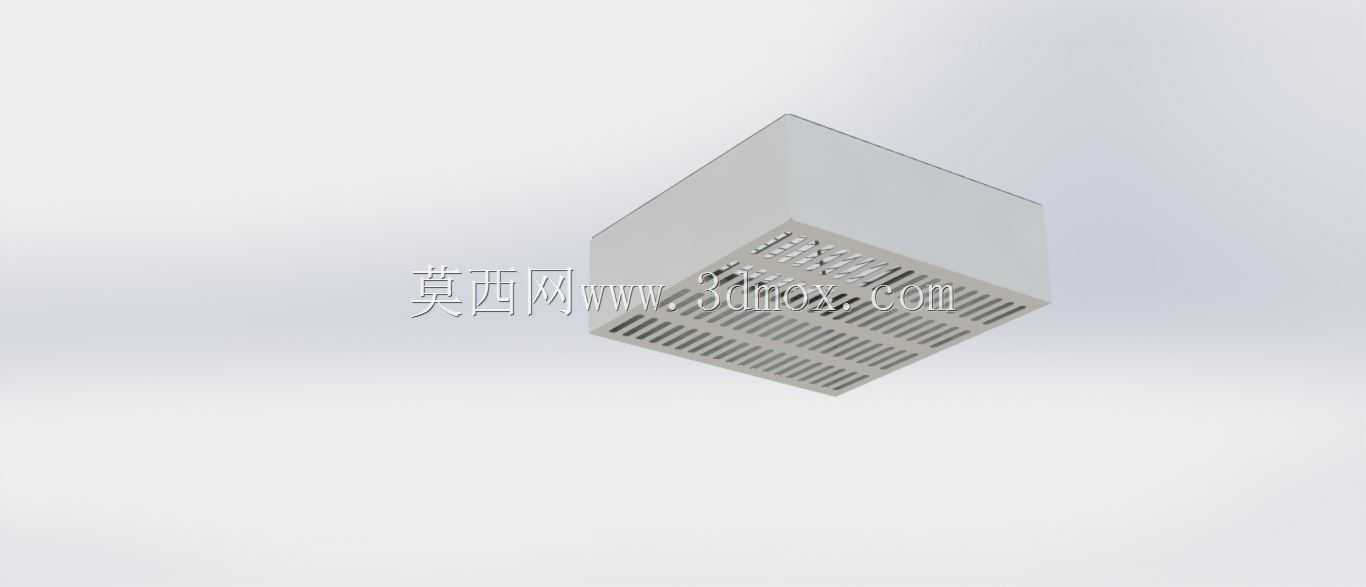

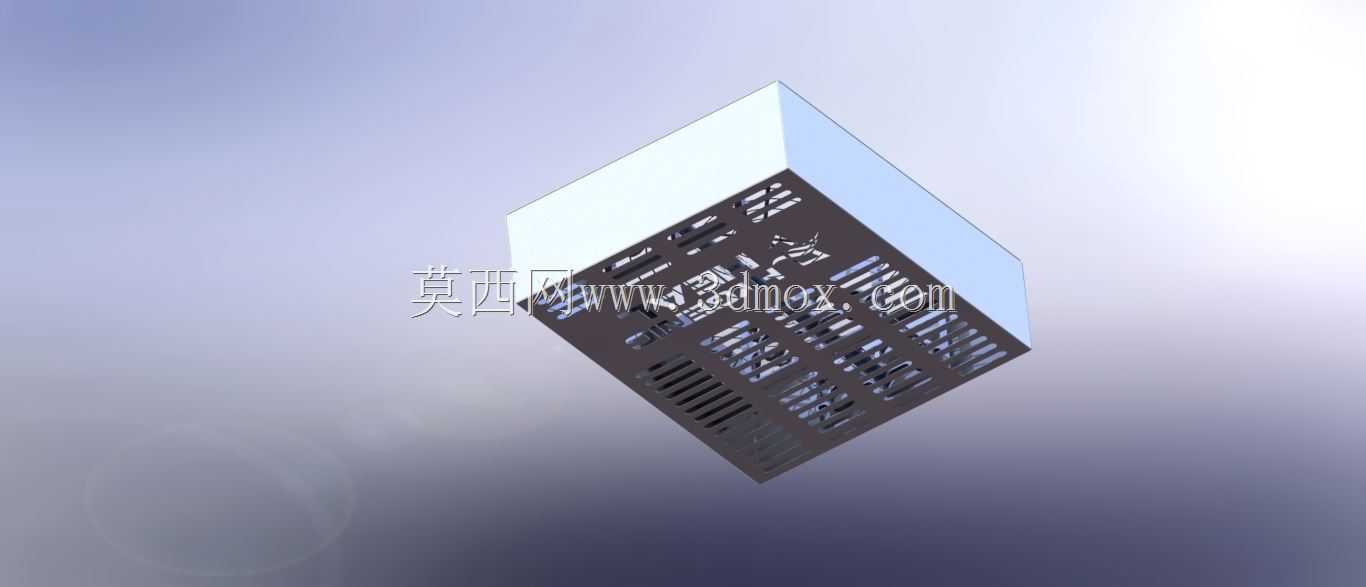

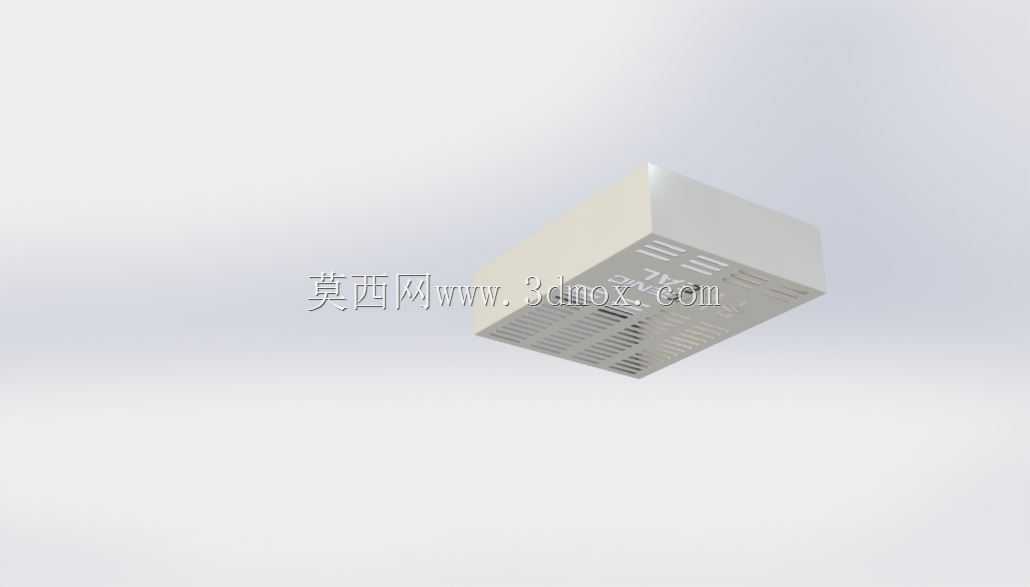

　　从结构组成看，模型重点表达了外框、叶轮区域和顶部防护网三部分。外框采用近似立方体的盒式造型，侧壁形成气流通道，同时承担叶轮与电机的支撑作用。顶部网罩为放射筋加同心圆筋的格栅形式，这种布置在保证通风面积的同时，能提高手指触碰防护等级，并降低异物落入叶轮的风险。网罩筋条间距需要结合安全规范与风阻综合权衡：过密会显著增加进风阻力，使风量曲线下移；过疏则无法满足防护要求。放射状筋条从中心向外扩散，同心圆筋再把各放射筋连接成整体，受力路径清晰，冲压或焊接成型都具备较好的工艺可行性。

　　设计这类风机时，不能只关注外观几何。首先要明确安装边界：方形外框边长决定柜体开孔尺寸，法兰边宽度影响螺钉中心距和密封条布置；整体高度则关系到柜内元器件与风机之间的安全距离，尤其是靠近接线端子、母线排或线缆桥架时，必须预留维护和走线空间。若用于高粉尘或油污环境，还应在网罩外侧预留过滤棉或防尘网安装位，此时模型中的法兰平面可作为压紧结构的基准面。叶轮与外框内壁之间的径向间隙同样关键，间隙过小会因制造公差产生擦碰，间隙过大则会形成回流泄漏，降低风机效率。

　　在三维建模过程中，外框可优先采用基础实体拉伸确定主体，再对边角、安装孔和法兰面进行细节切除；网罩适合用草图阵列方式生成放射筋与环筋，再通过薄壁或拉伸命令统一厚度。这样建模不仅便于后续修改网孔密度，也利于导出工程图后标注孔位、外形包络和安装面平面度。对于设备选型人员，该结构可直接用于核对柜内布局：确认风机与上方遮挡物的距离、与下方发热元件的正对关系，以及排风方向是否符合冷热通道组织。若多台风机并排使用，还需结合模型判断相邻风机中心距，避免抽吸干扰。整体而言，该模型把风机外形、安装法兰和防护网关系表达得比较明确，适合用于机柜散热方案校核、装配干涉检查以及通风结构教学演示。
