工业级方形箱体式排风净化设备结构设计

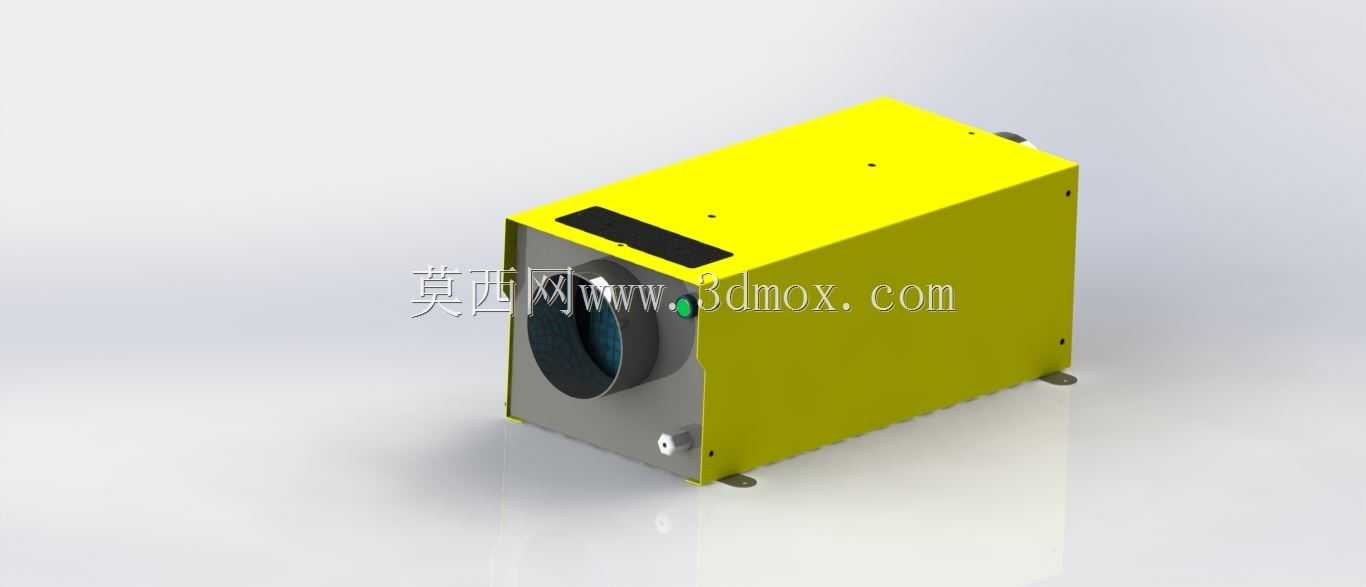

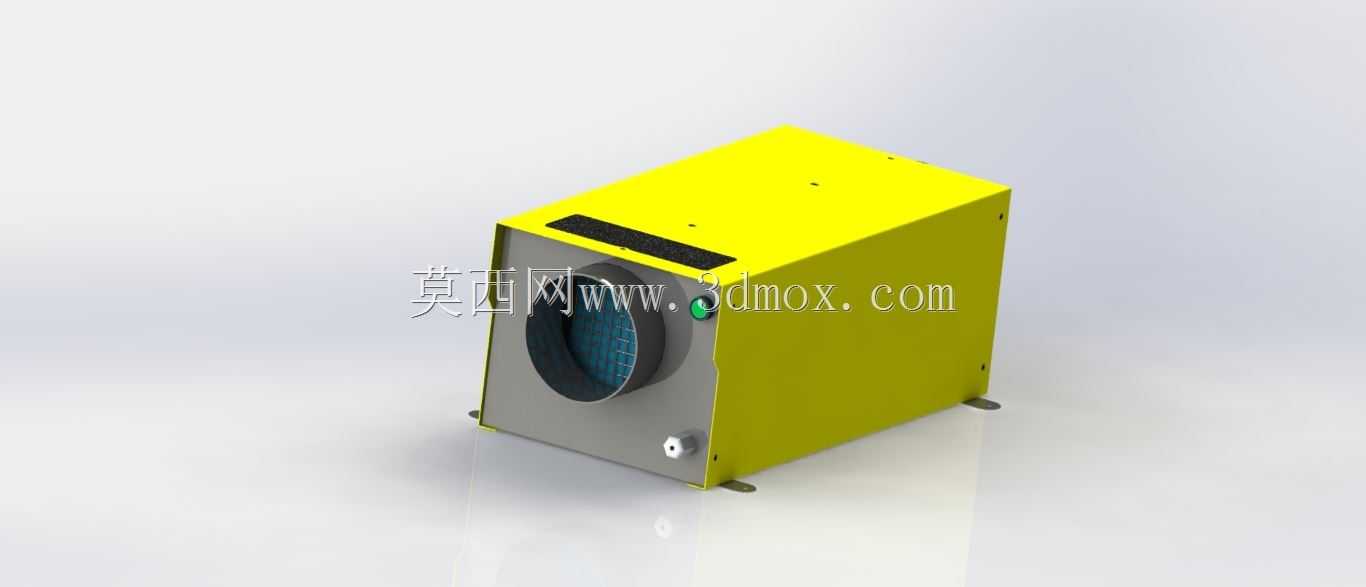

　　这款方形箱体式设备的结构设计，核心围绕工业现场的局部排风与空气预处理需求展开，在中小型机加工工位、实验室通风橱配套、小型焊接工位烟尘收集这类场景中，这类紧凑型排风单元的适配性远高于大型集中式通风系统。从整机结构来看，主体采用折弯钣金拼焊的方正箱体，外壳做醒目的黄色防护涂装，正面预留大直径圆形通风接口，可直接对接柔性通风软管或者硬质通风管道，接口内部设置防护格栅，既能够引导气流均匀进入箱体内部，也可阻挡大尺寸切屑、杂物被吸入风腔造成叶轮卡滞。箱体底部设计四个外翻式安装支脚，支脚预留装配孔位，既可以通过膨胀螺栓直接固定在水泥地面、钢制设备平台上，也能够搭配减震垫脚降低运行过程中的振动传递，整机的安装边界控制十分紧凑，

　　方正的外形可以直接贴靠车间立柱、设备侧方布置，不需要预留过多侧向操作空间，仅正面和顶部预留日常维护的操作距离即可。在功能布局上，箱体顶部预留长条形电气安装槽位，可嵌入运行状态指示灯、控制开关或者压差检测元件，正面侧边设置绿色状态指示灯与小型接线端口，电气走线全部隐藏在箱体内部的走线槽内，避免工业现场的油污、粉尘侵蚀线路。箱体内部预留了过滤段安装空间，可根据现场工况适配初效过滤棉、活性炭滤层或者小型静电吸附模块，气流从正面进风口进入后，先经过过滤组件拦截污染物，再由内置的离心风机提供动力，从箱体侧方或者顶部预设的出风口排出，整个气流路径经过折流设计，能够降低风阻同时减少运行噪音。设计阶段针对钣金壁厚做了合理选型，

　　在控制整机自重的前提下，避免风机运行时箱体壁板产生共振，箱体的拼接边全部做折弯防水边处理，即便在有少量切削液飞溅、地面清洁冲水的场景下，也不容易出现积液渗入箱体内部的问题。正面的面板采用可拆卸式结构，日常更换过滤组件、检修风机叶轮时，不需要完全拆解整机，仅松开面板固定螺丝即可完成操作，大幅降低现场维护的工作量。这类紧凑型排风单元在三维建模过程中，需要重点核对通风接口的法兰对接尺寸、底部支脚的孔位间距，同时要确认内部组件安装后不会与外壳钣金发生干涉，电气元件的安装位要预留接线与操作空间，模型完整还原了整机的装配关系，可直接用于设备选型校核、安装布局模拟以及后续的工程图出图参考。
