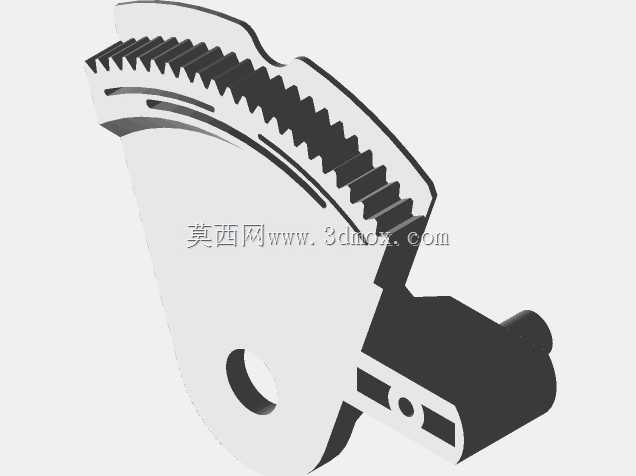

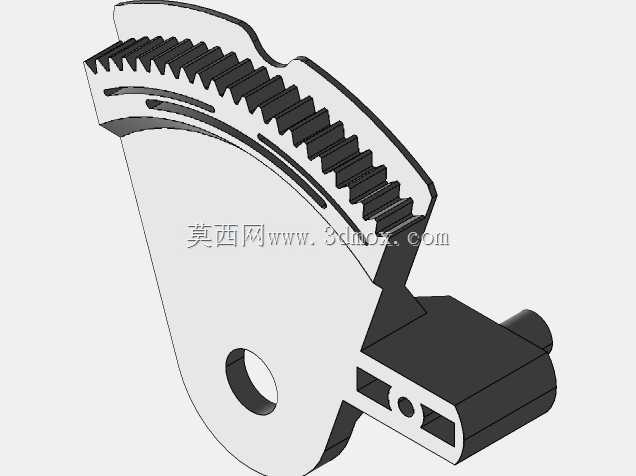

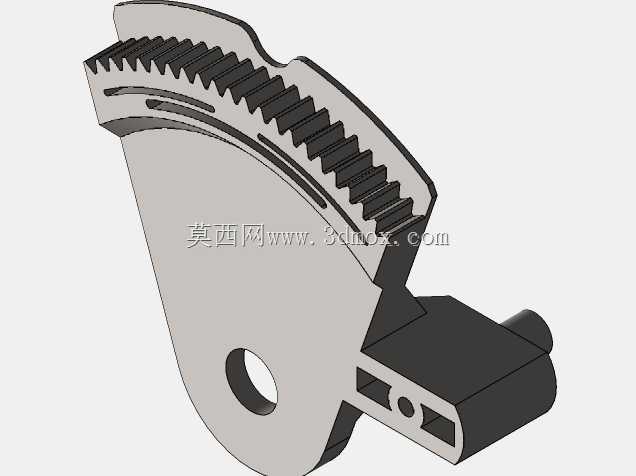

该扇形齿轮执行件用于乘用车辆HVAC空调箱内部,承担风门角度调节的传动功能。驾驶员调节空调出风模式或温度设定时,伺服电机或拉索带动该件绕中心孔回转,外缘渐开线齿与驱动小齿轮啮合,把旋转运动传递到风门摇臂,从而切换吹面、吹脚、除霜等风道,或改变冷热风混合风门的开度。零件整体呈扇形板状,一侧布置连续轮齿,另一侧延伸出带安装孔与卡槽的连接臂,中心圆孔为回转支点,臂部开槽用于与风门轴或联动杆配合,保证装配后无明显旷量。
从结构设计角度看,扇形轮廓并非简单按节圆截取,而是在满足啮合包角的前提下尽量缩小包络体积,以适配空调箱内部拥挤的布置空间。轮齿段覆盖风门全行程所需转角,齿顶与齿根保留均匀壁厚,避免注塑成型时局部缩痕或充填不足。板体上开设的弧形槽既作为运动让位,也可在部分结构中作为行程限位轨迹,与壳体凸台配合限制极端位置,防止风门越位造成卡滞。连接臂采用盒形加强截面,在壁厚有限的情况下提升抗扭刚度,末端的矩形镂空与圆孔兼顾卡扣定位和紧固件安装,减少装配工序。
实际装车工况中,该件长期处于温热、振动并伴随粉尘的环境,材料通常选用低摩擦、尺寸稳定的工程塑料,齿面需保证自润滑特性,降低反复摆动产生的磨损和异响。中心孔与金属或塑料转轴配合,公差需控制在既能灵活转动又不松晃的范围;齿形参数要与驱动齿轮匹配,侧隙过小会在温度变化后出现卡滞,侧隙过大则导致风门定位不准、出风模式窜动。安装边界方面,设计时必须校核扇形板在极限转角内与周围壳体、海绵密封层及相邻风门杠杆的间隙,连接臂的轴向位置也要与风门轴高度对齐,防止运转中产生附加弯矩。
建模过程应先确定回转中心、齿扇节圆半径和有效转角,再依据风门杠杆行程反推连接臂孔位。轮齿可通过方程式生成渐开线齿廓并阵列,齿端做必要修形;板体加强筋沿载荷路径布置,避免厚大胶位。装配验证时重点检查全行程啮合接触区、限位点碰撞以及与壳体的最小安全间隙,这样才能保证空调风门调节平顺、定位可靠,并在整车寿命周期内维持稳定的HVAC性能。
