拖拉机前置装载铲斗连杆支撑结构

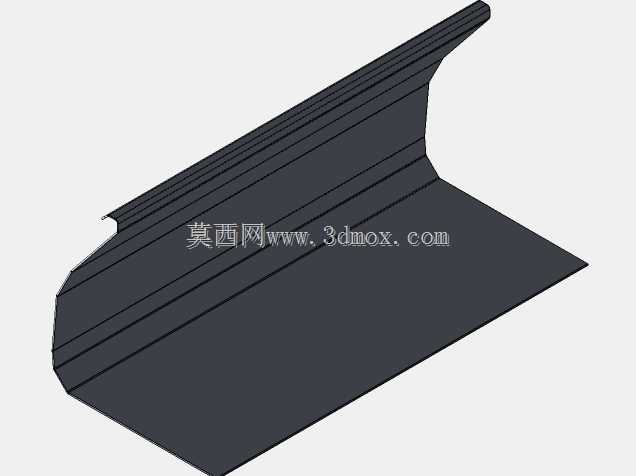

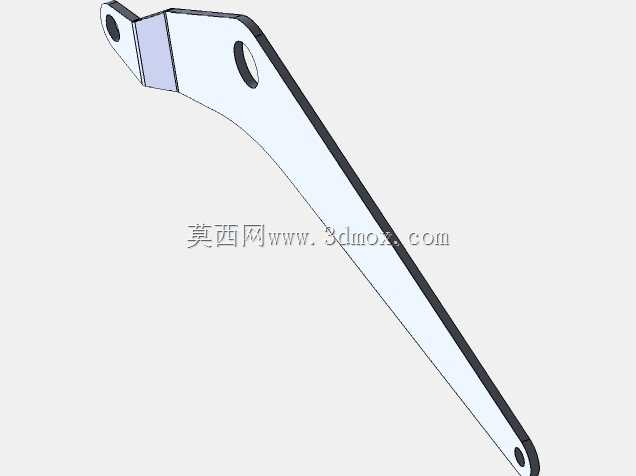

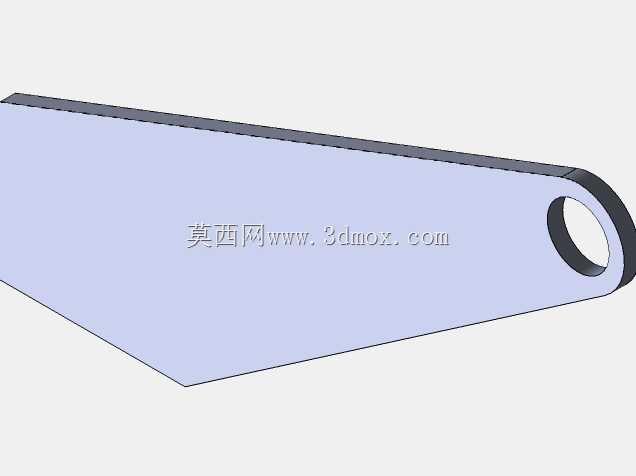

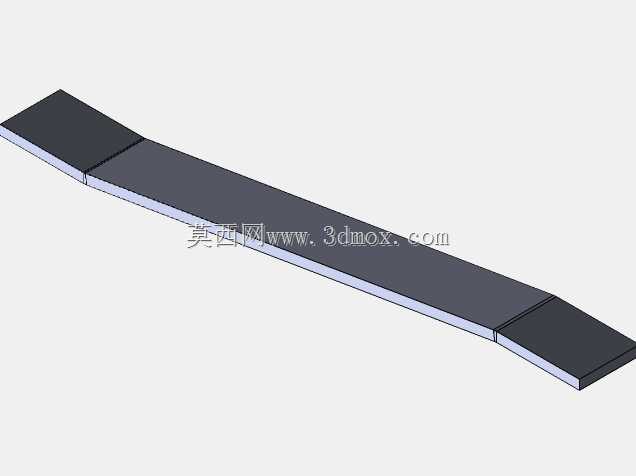

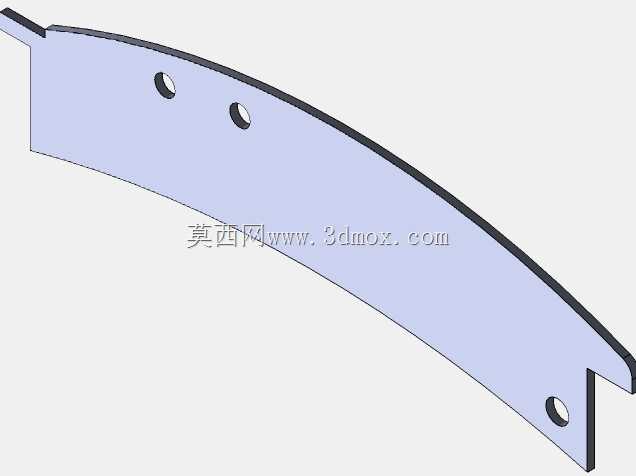

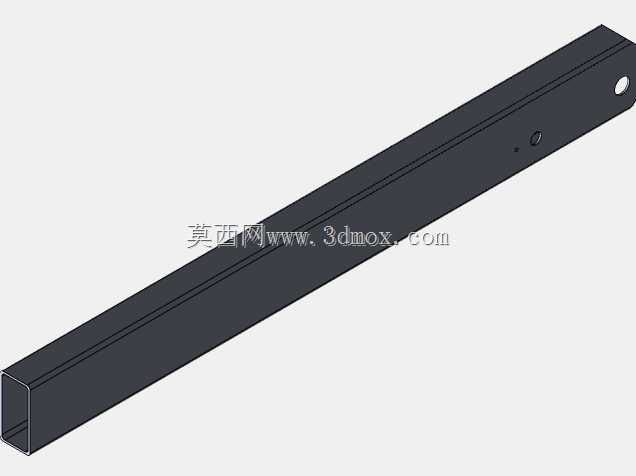

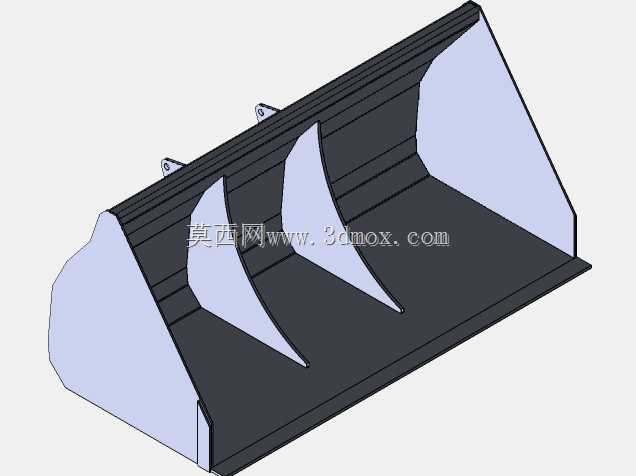

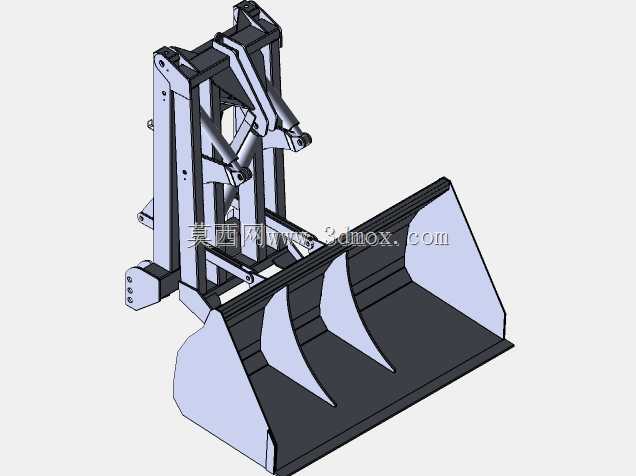

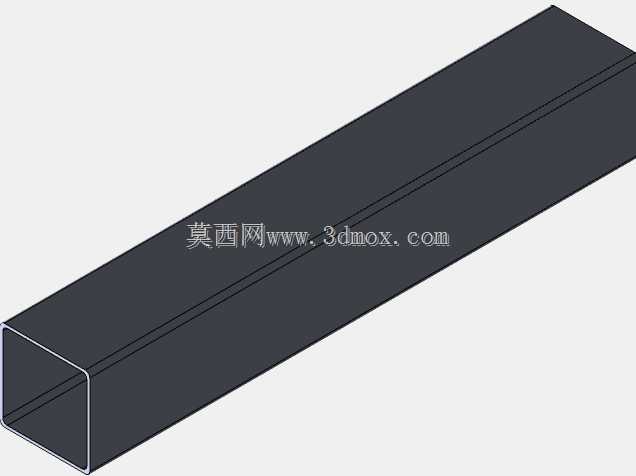

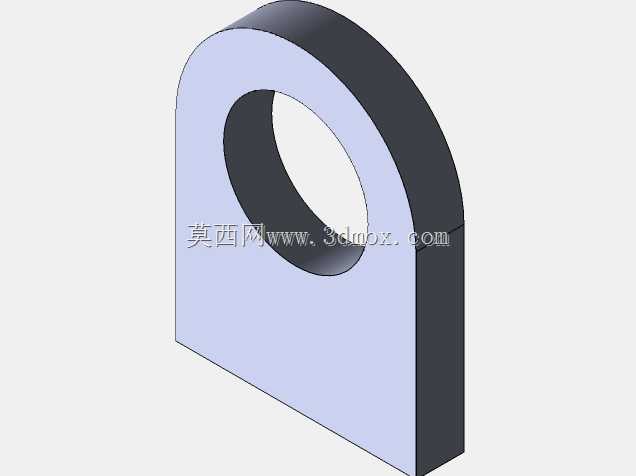

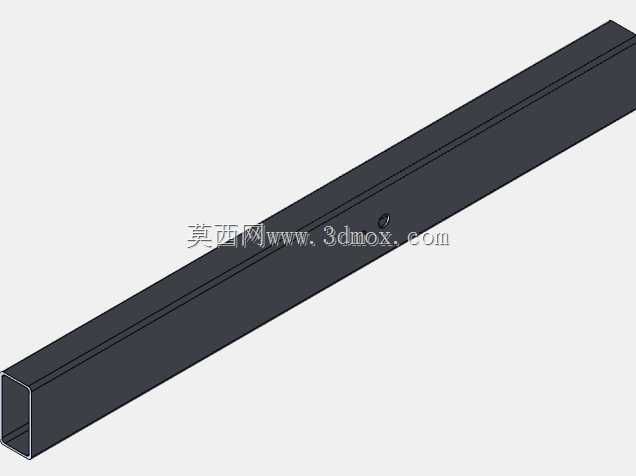

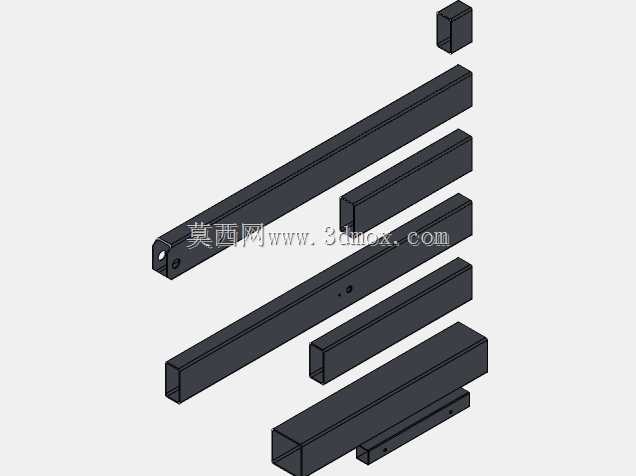

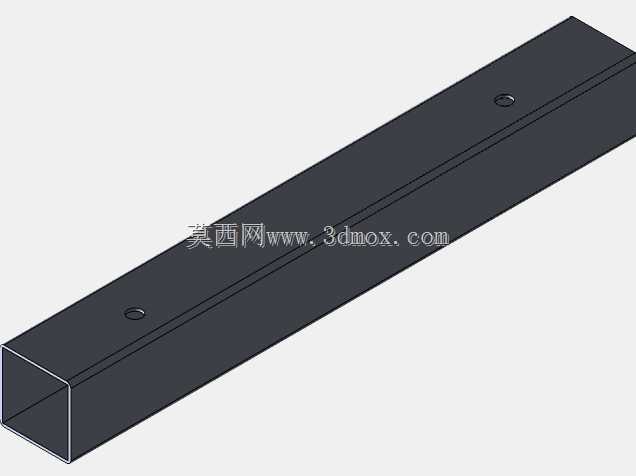

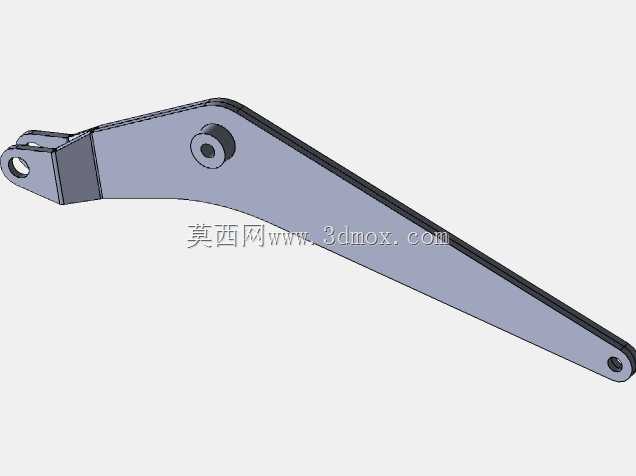

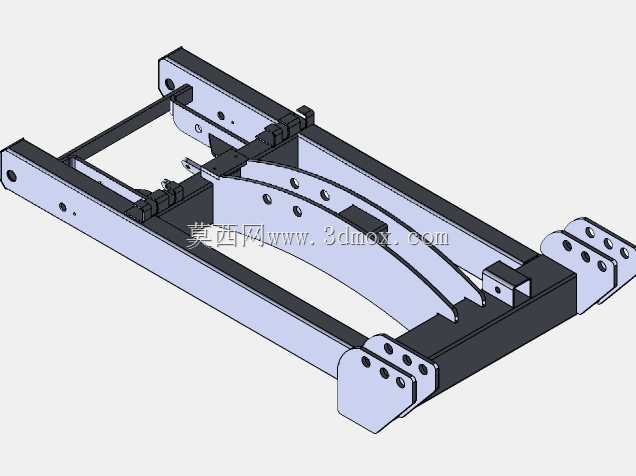

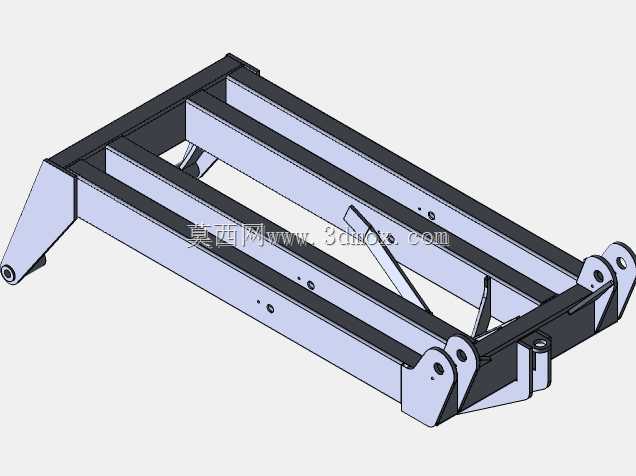

　　该结构面向小型农用拖拉机的前置装载作业场景，主要用于散料归集、短途转运、场地清整、厩肥装卸、砂石挪移等日常农事与小型工程作业。整套装置包含铲斗本体、举升臂架、联动连杆、铰接支座四大组成部分，所有铰接点位均预留销轴安装空间，可直接与拖拉机前部的挂载横梁对接，安装边界需匹配拖拉机前桥承重范围与前部转向余量，避免举升过程中与机罩、前轮发生运动干涉。铲斗斗体采用敞口弧形底板设计，斗唇位置预留耐磨件贴装区域，内部设置三道竖向加强肋，可在铲入料堆时分散局部冲击力，降低斗板变形风险；斗体两侧与举升臂铰接的耳板做加厚处理，销轴孔位同轴度在建模阶段已做约束，保证两侧臂架运动同步。举升臂为双梁并行结构，中间通过横向撑杆连接形成刚性框架，

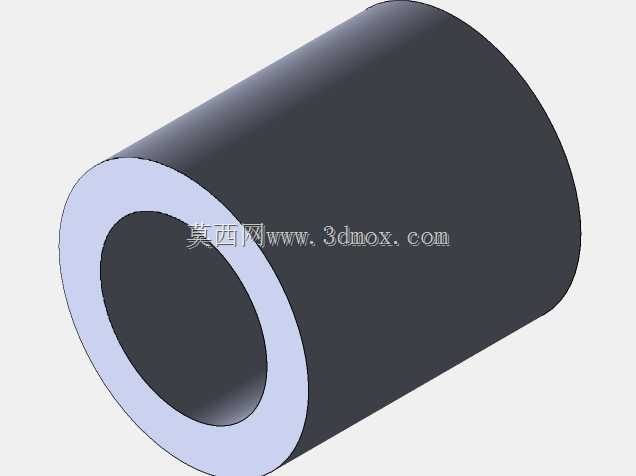

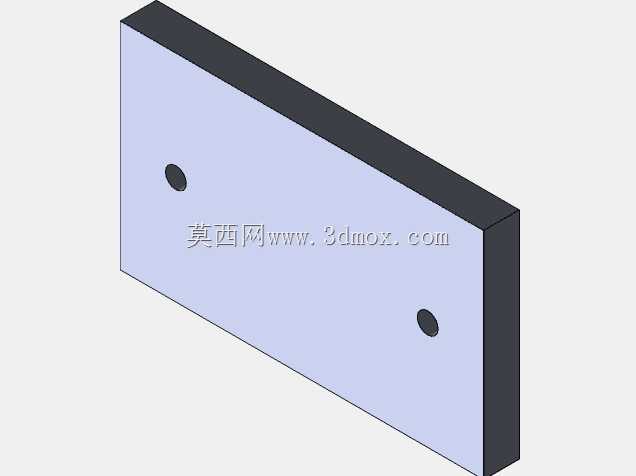

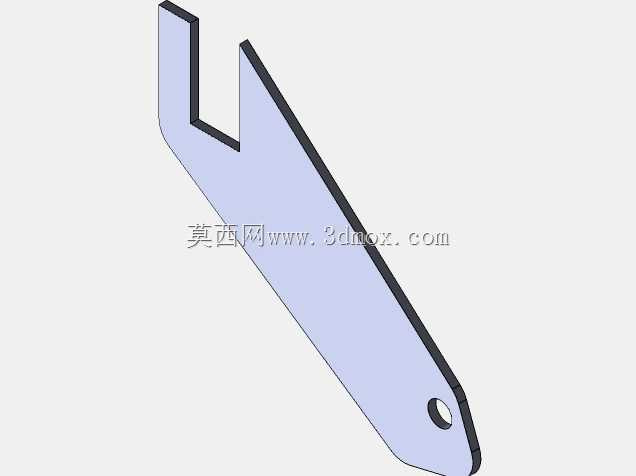

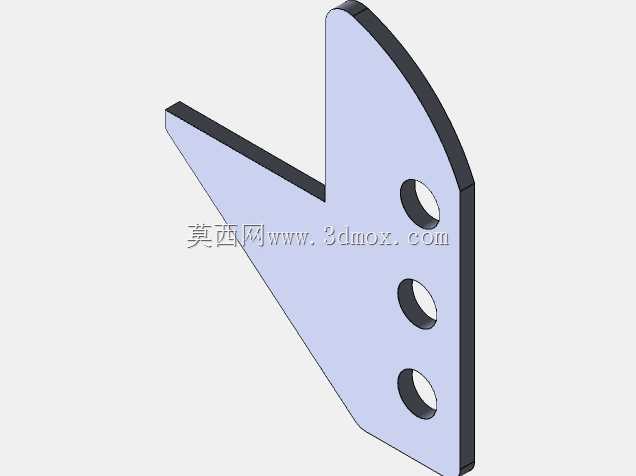

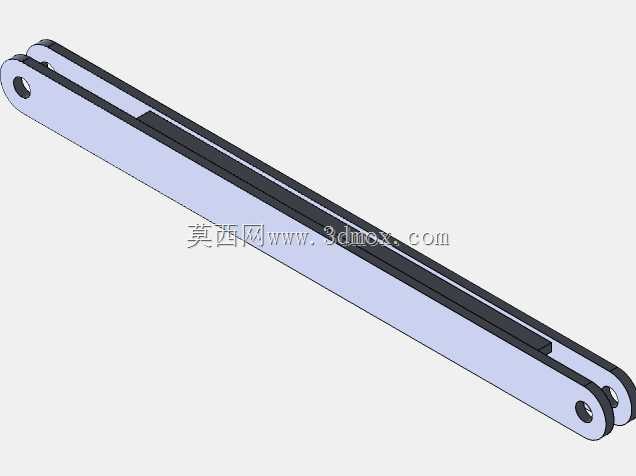

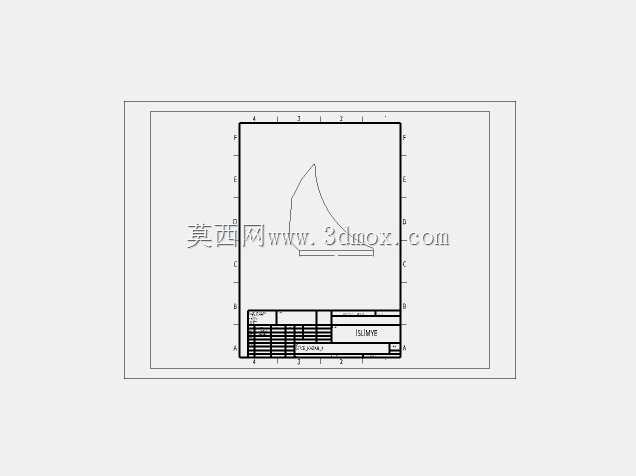

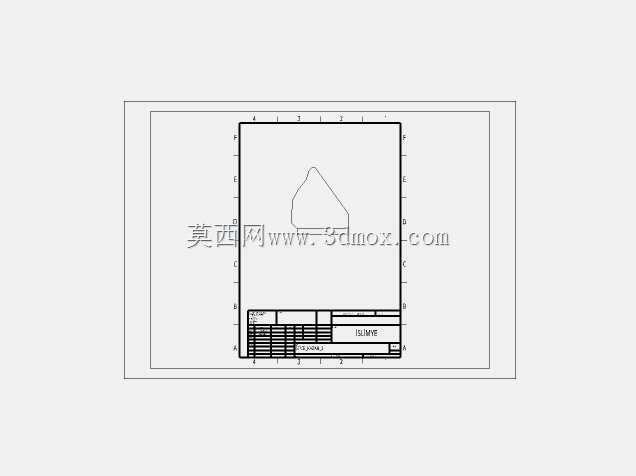

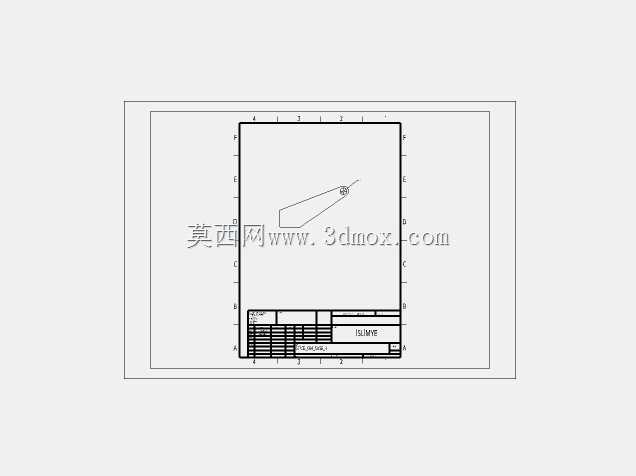

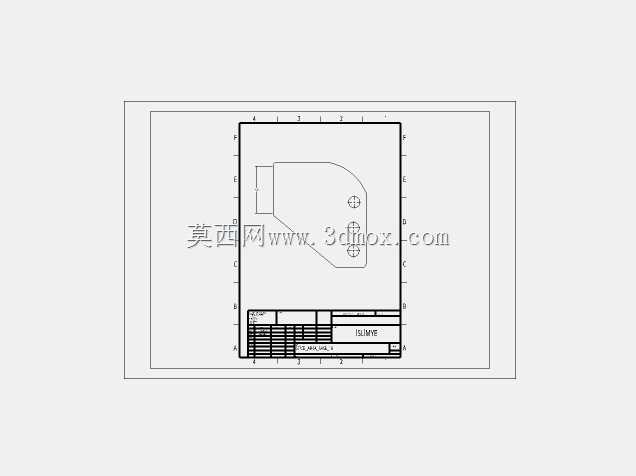

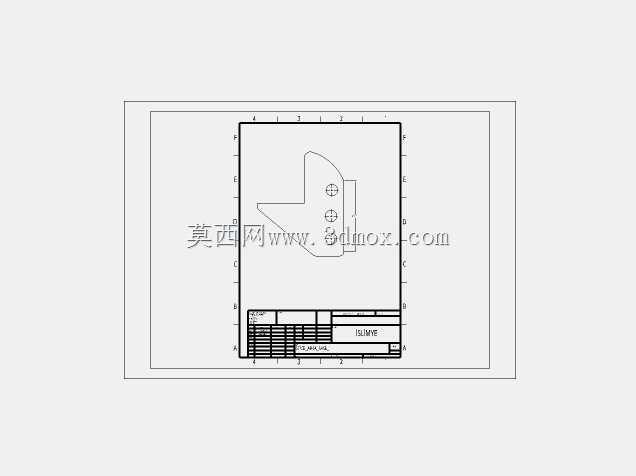

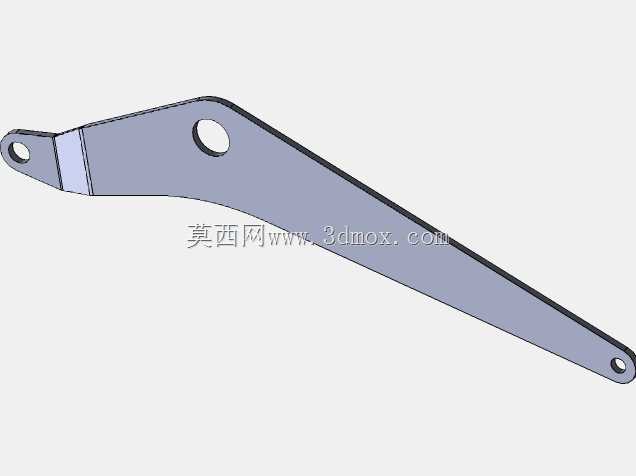

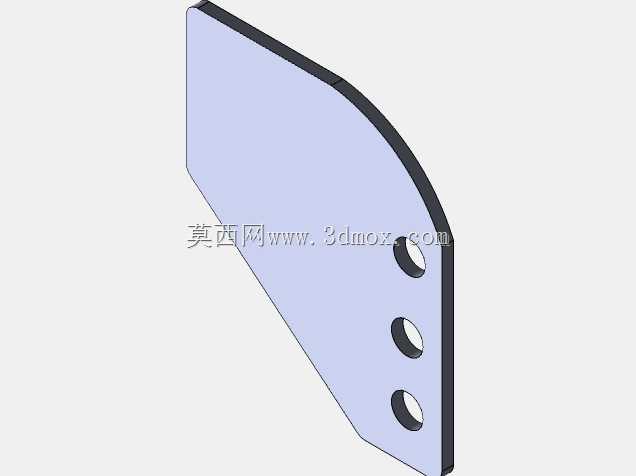

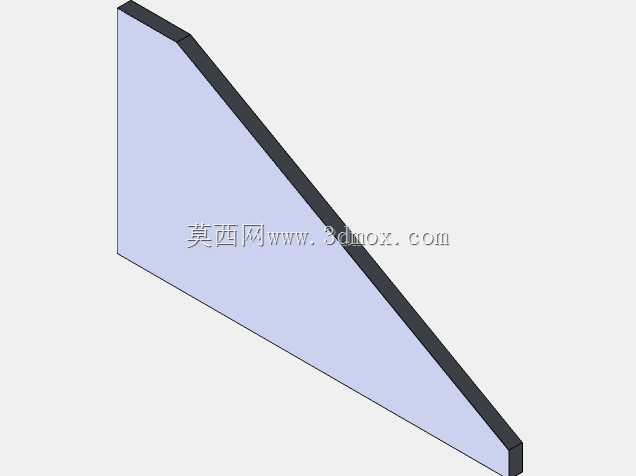

　　臂架折线走向兼顾低位铲取时的下探深度与高位卸料时的举升高度，油缸安装座的位置经过运动行程校核，可依托液压驱动完成收斗、举升、翻斗、下落的连续动作。联动连杆机构连接臂架中部与铲斗后侧，在举升全过程中约束铲斗角度，减少物料撒漏，同时在低位收斗时提供足够的翻转力矩，降低插入料堆后的操作难度。后部铰接支座的孔位排布对应拖拉机前部挂载点，支座立板与底板之间设置三角加强筋，可将作业载荷均匀传递至拖拉机底盘，避免局部应力集中。建模过程中所有运动部件均保留合理装配间隙，铰接处的销轴、衬套安装空间已预留，结构件的板厚、折弯走向均符合常规钣金下料与焊接加工工艺，无需额外复杂工序即可完成样机制作。
