带变径加宽弹簧与车轮的自动悬架

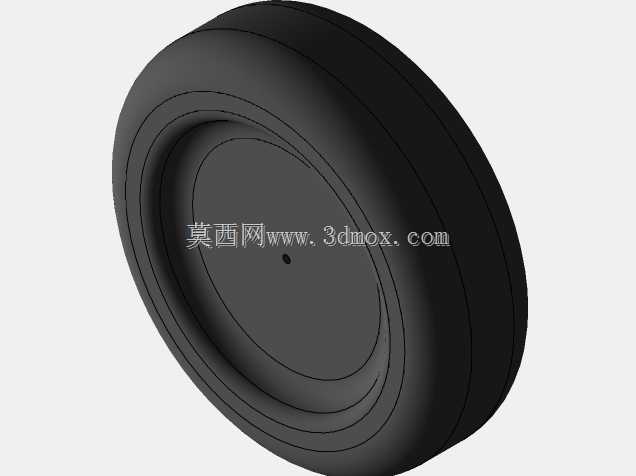

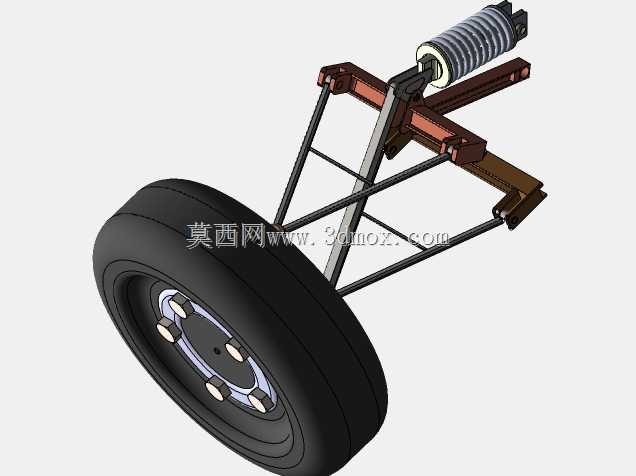

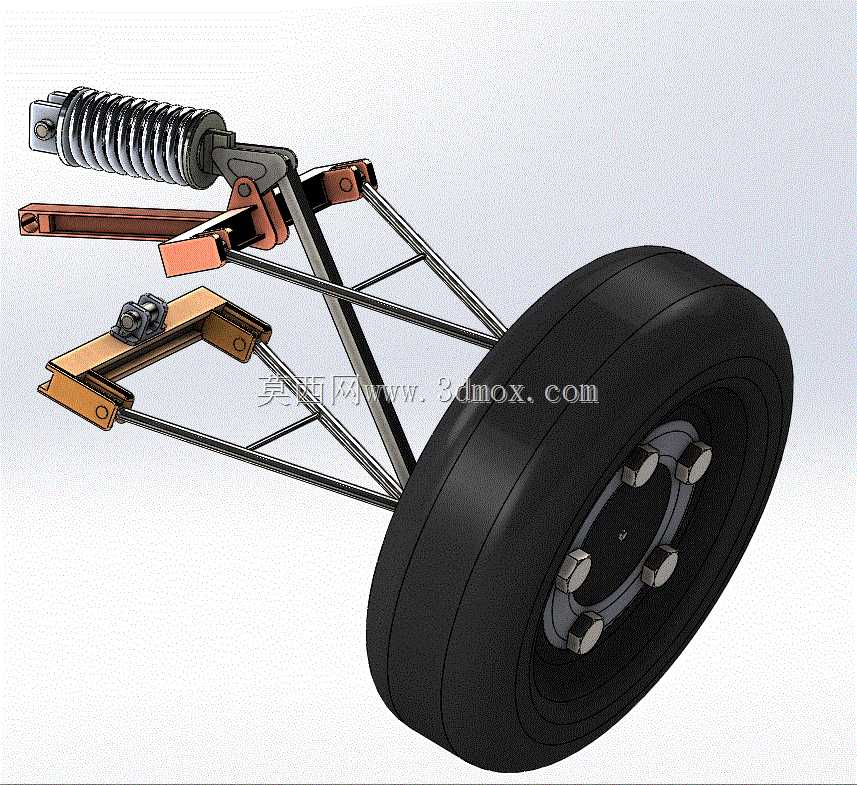

　　该模型呈现的是一套集成车轮与弹性缓冲元件的独立悬架式支撑机构，整体由橡胶轮胎、轮毂、轮轴、三角桁架式摇臂、变径加宽螺旋弹簧、连接支座及铰接紧固件组成。结构形式接近轻型车辆、小型拖车或试验平台上使用的单轮悬挂单元，也可作为低空飞行器地面滑跑起落架的简化方案，用于在不平整路面或临时铺装场地中吸收冲击、维持轮面接触并限制支撑姿态突变。

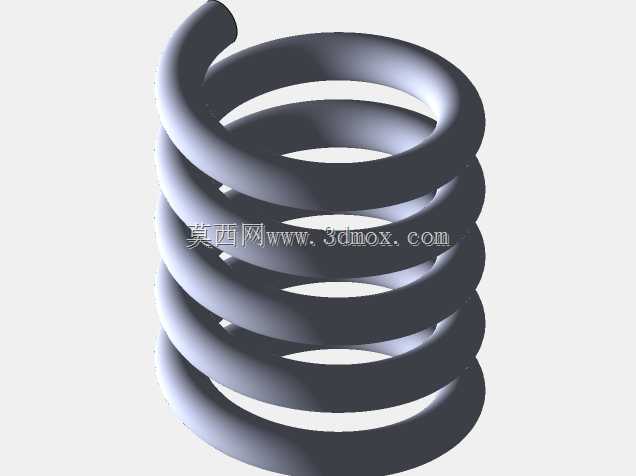

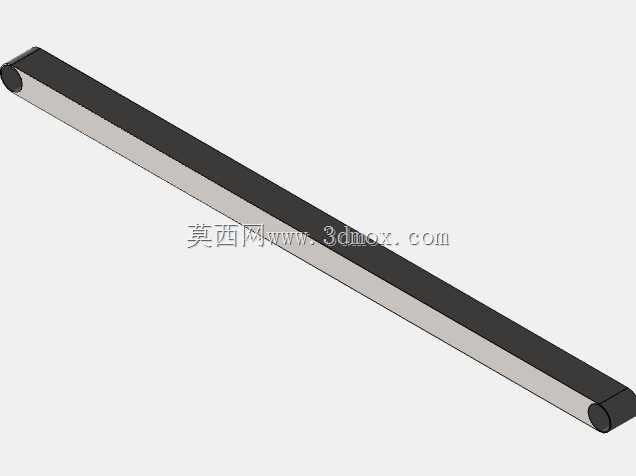

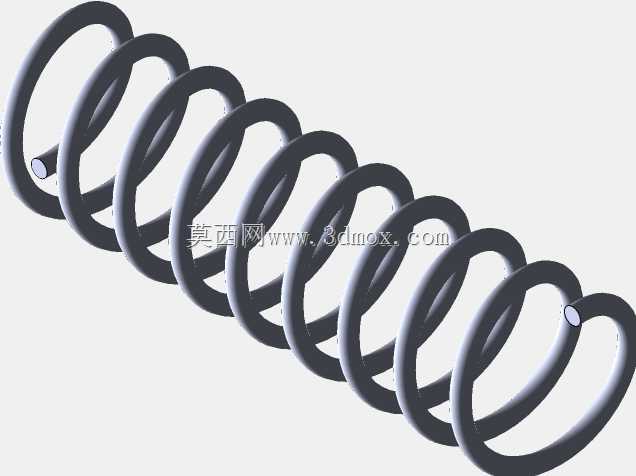

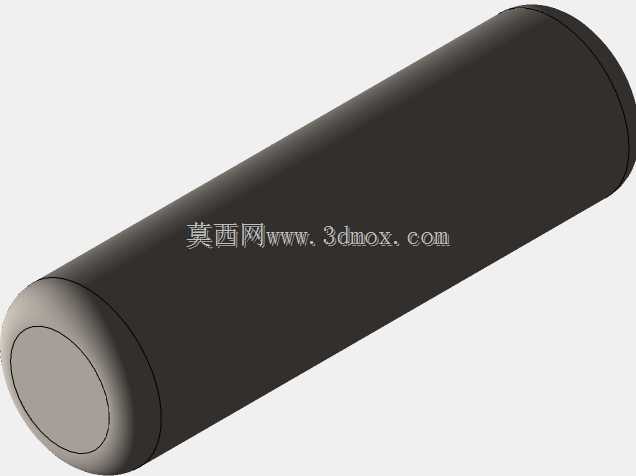

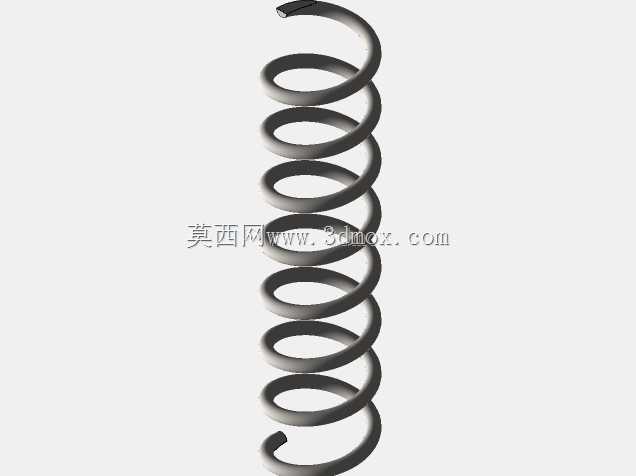

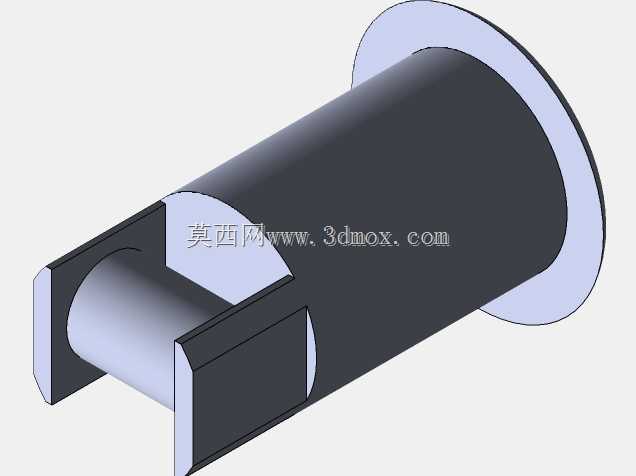

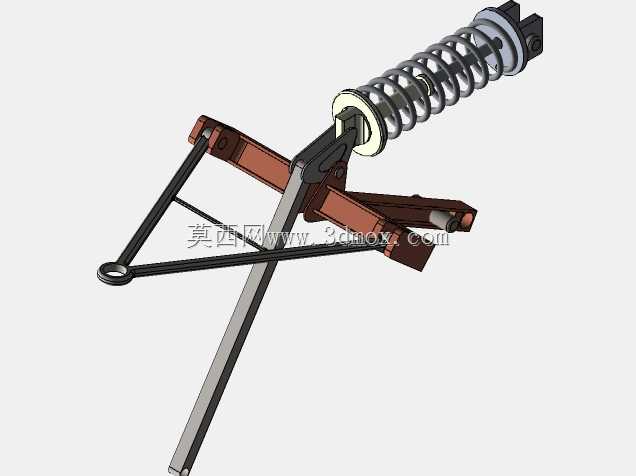

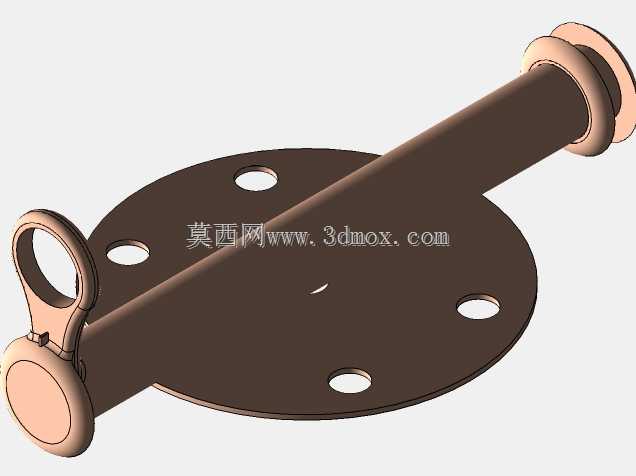

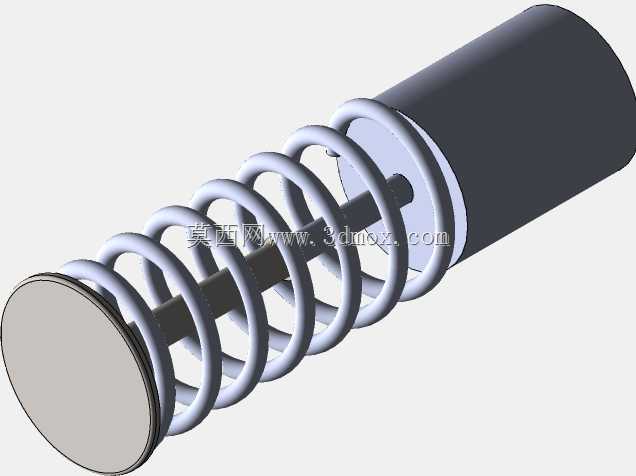

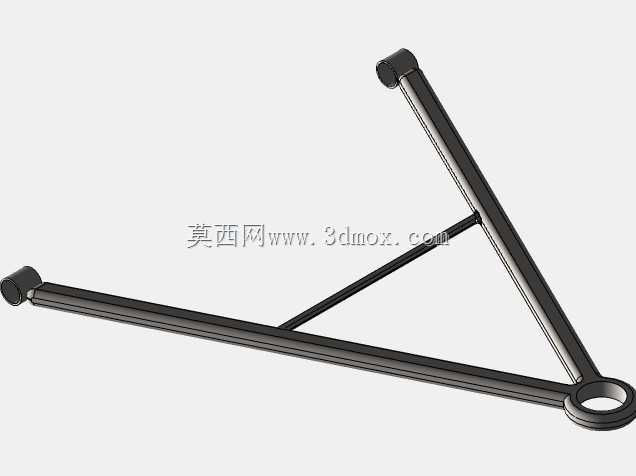

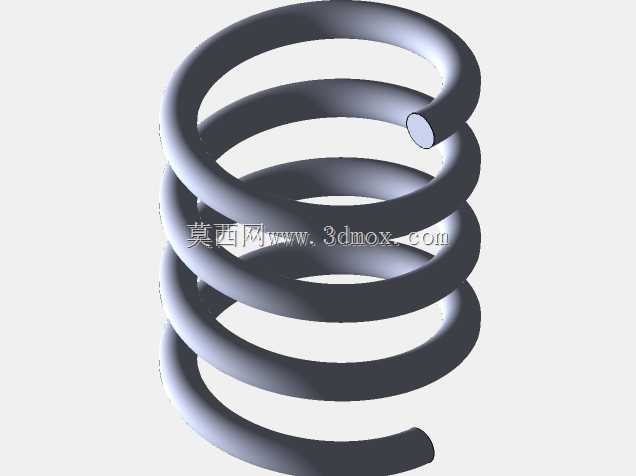

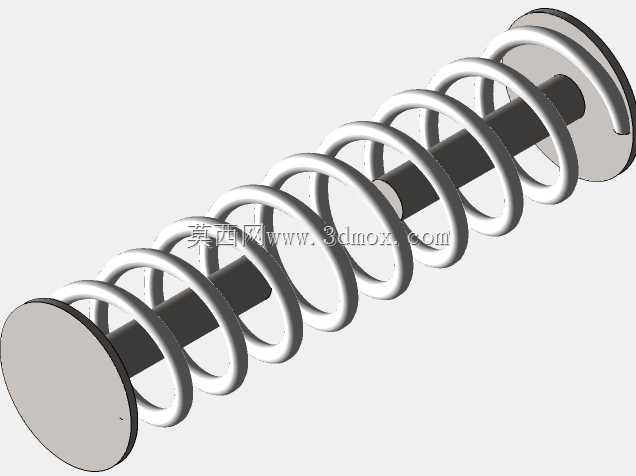

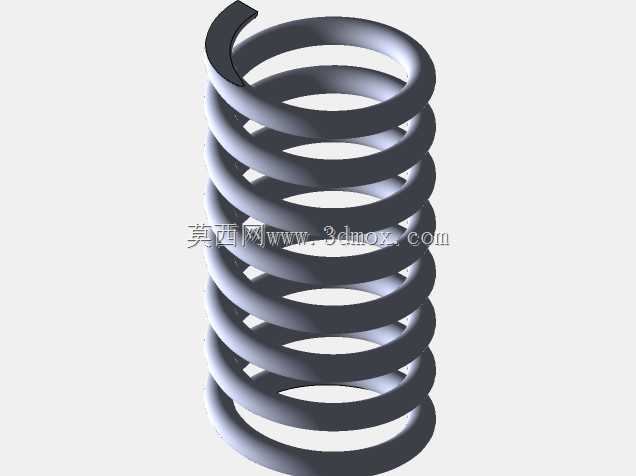

　　功能实现上，车轮通过轮毂螺栓固定在轮轴端部，轮轴再与桁架摇臂末端连接；摇臂前端通过两个铰接点与上部安装座形成回转副，使车轮在受到垂向载荷时能够绕铰点摆动。变径加宽弹簧布置在摇臂与上部承载结构之间，一端抵接弹簧座，另一端通过摇臂上的支撑臂传递力。弹簧采用端部收窄、中段加宽的螺旋形态，在相同安装空间内可获得更渐进的刚度曲线：初段压缩较柔，用于过滤细碎颠簸；后段压缩刚度快速提升，避免重载或冲击时并圈、触底。摇臂中还加入交叉拉杆，目的不是装饰，而是提高平面外稳定性，减小侧向力作用下扭转变形。

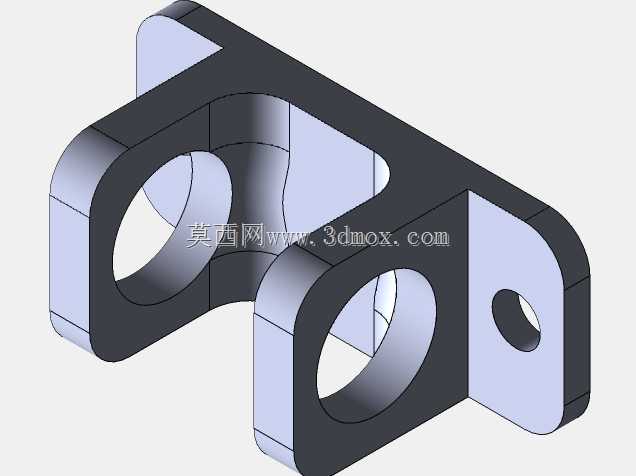

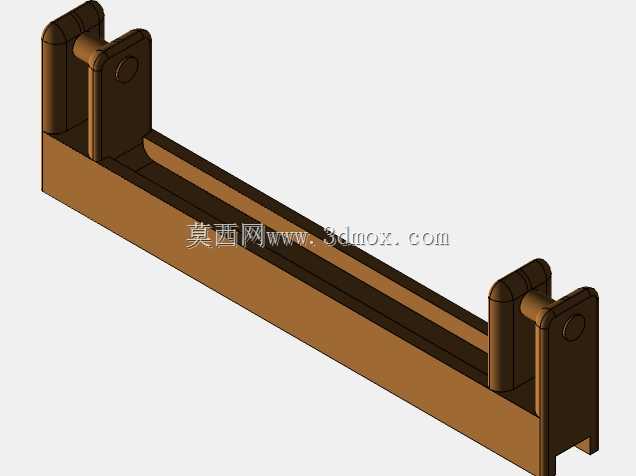

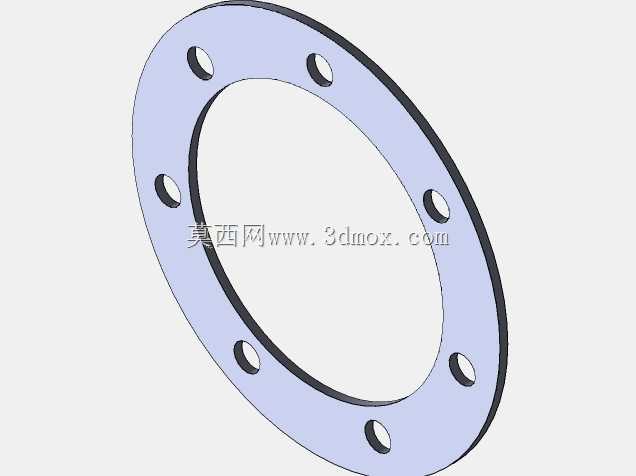

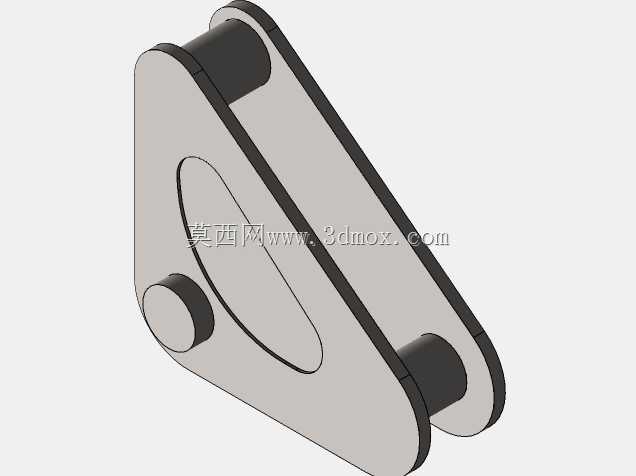

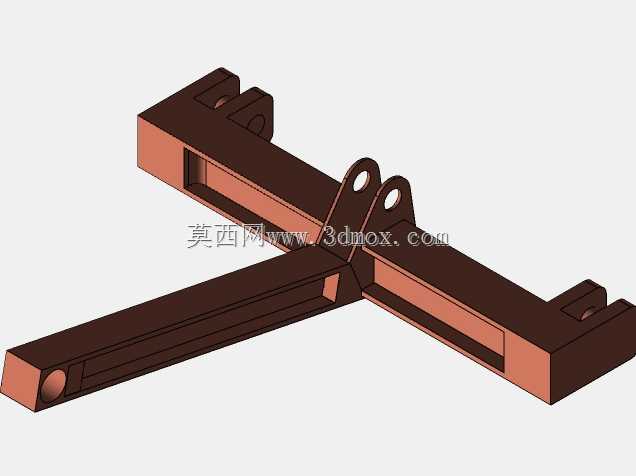

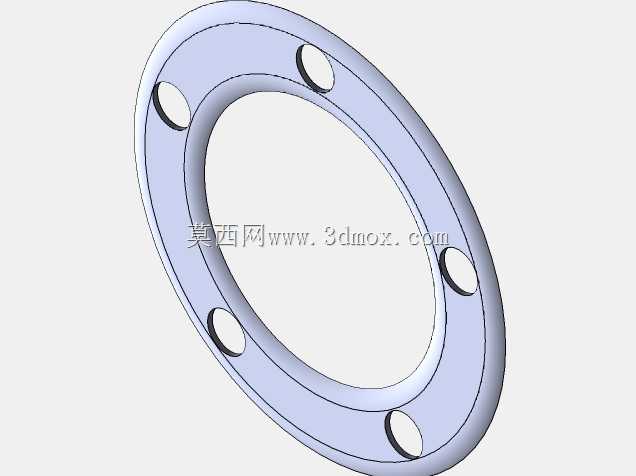

　　从设计思路看，这套机构优先处理的是垂向缓冲与安装边界的平衡。上部安装座为平板式结构，预留螺栓孔，可固定在车架、机身底部或设备平台下方；铰接点位置决定了轮心运动轨迹，弹簧安装角则影响力臂变化和等效刚度。建模时需要重点控制轮轴与铰接轴线的平行度，否则车轮摆动过程中会出现外倾角持续变化，带来轮胎偏磨或导向不稳。轮毂上的螺栓分布圆、轮胎外径、弹簧自由高度和压并高度，都是装配校核中的关键尺寸。

　　安装边界方面，模型需同时校核静态高度、最大压缩行程和回弹极限。轮胎外径决定离地间隙，摇臂长度决定车轮上下跳动时的纵向位移；弹簧外径较大，布置时要留出与摇臂、拉杆和安装座之间的间隙，避免压缩过程中发生干涉。若用于车辆，还需结合转向节、制动盘或驱动半轴空间判断是否兼容；若用于起落架，则应关注着陆冲击下弹簧与铰接座的疲劳裕度。整体结构件以钣金、型材和机加工件为主，连接关系清晰，适合用于悬架原理演示、轻型底盘方案验证以及缓冲机构的运动干涉检查。
