五爪联动自适应夹持机械爪结构设计

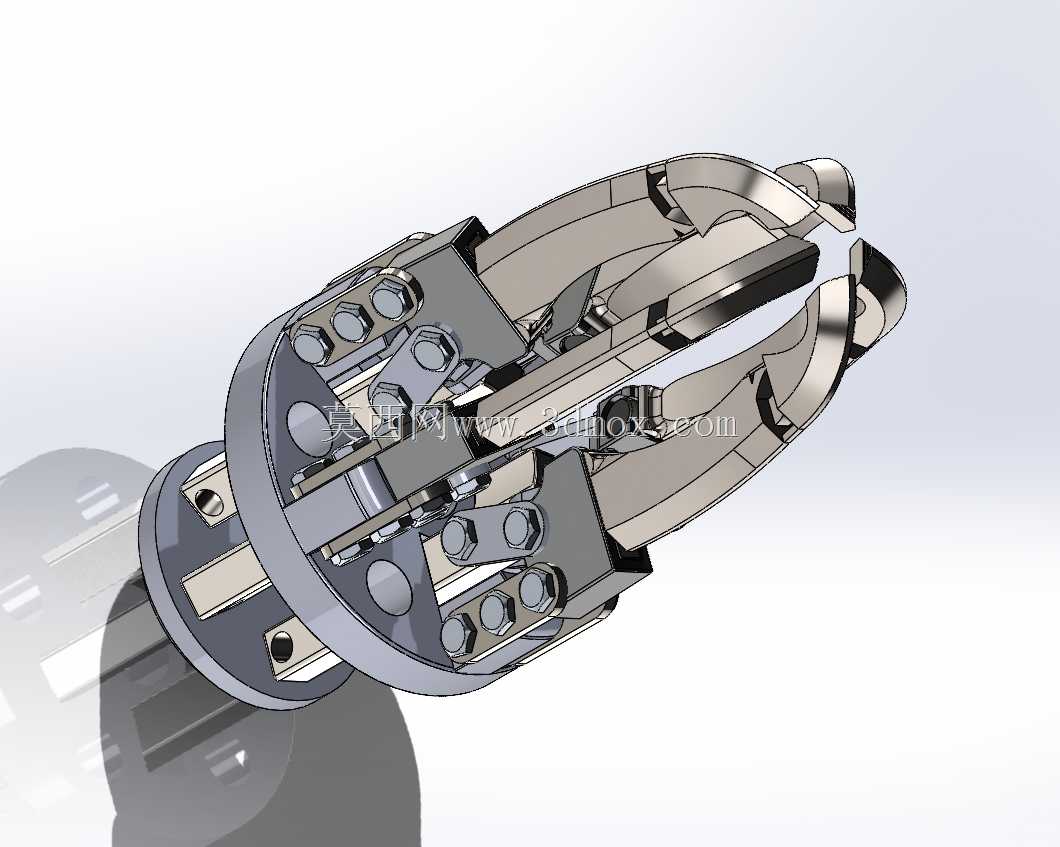

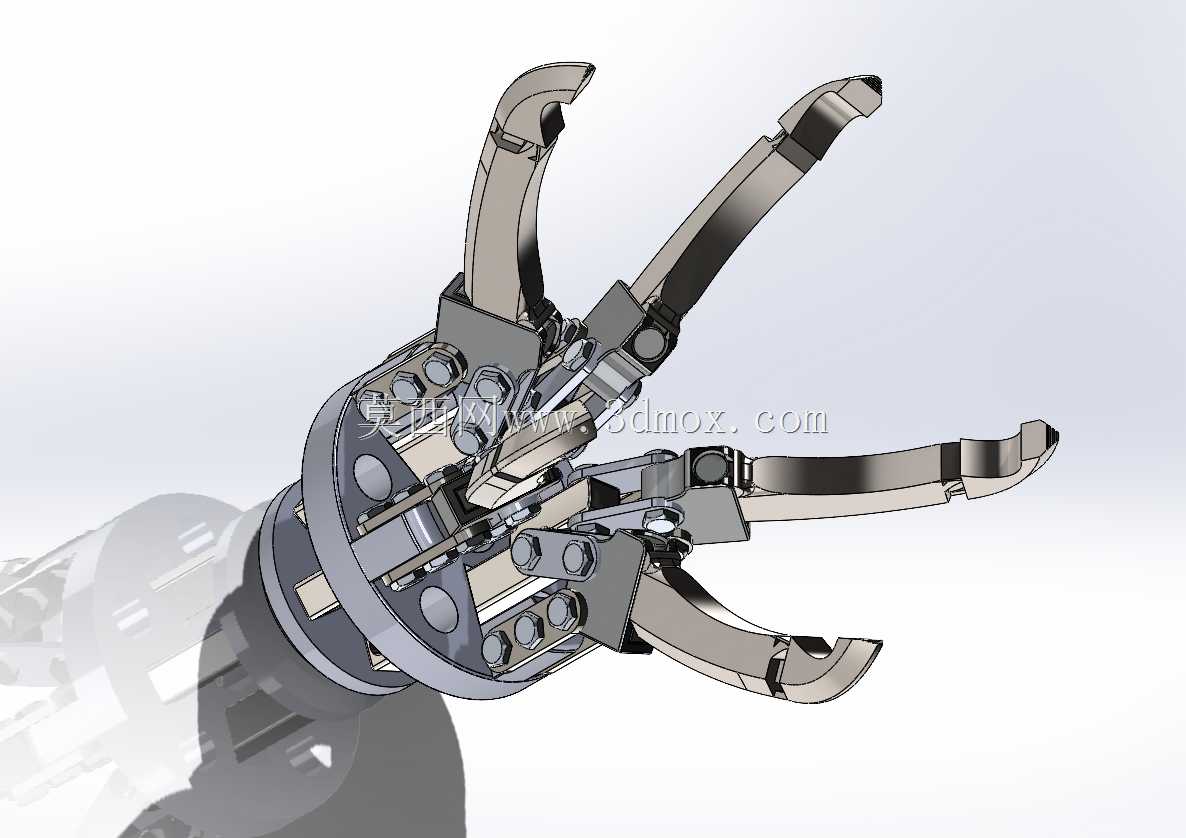

　　这类五爪联动夹持机构，常作为自动化生产线末端执行器配套使用，在异形工件上下料、精密零件装配、易碎品转运场景中适配性极强，相比三爪卡盘类夹持部件，五爪结构的包络接触点更多，对非回转体、薄壁易变形工件的夹持受力更均匀，能有效避免单点应力过大造成的工件夹伤、形变问题。从结构设计逻辑来看，该机构采用中心驱动的多连杆联动方案，所有爪指通过铰接销轴与中心驱动盘、基座连接，驱动盘沿轴向做直线位移时，会同步带动五组连杆组件做等角度张合动作，从根源上保证五个爪指的开合行程完全同步，不会出现单爪偏移导致的夹持偏心问题，这种设计无需给每个爪指单独配置驱动源，仅需单轴动力输入即可实现全爪同步动作，大幅简化了配套驱动与控制逻辑。爪指的接触端做了仿形弧面设计，

　　接触面上预留了防滑嵌件的安装槽位，实际使用时可根据被夹持工件的材质、表面粗糙度更换橡胶、聚氨酯或者硬质合金嵌件，兼顾软质工件的防滑需求与硬质工件的耐磨需求；爪指根部的铰接位置采用了腰型孔配合限位销的结构，可在小范围内调整单爪的初始开合角度，适配一定尺寸区间内的不同直径工件，无需更换整套爪体即可覆盖常规同系列工件的夹持需求。安装边界方面，该机构的基座端采用标准法兰连接结构，法兰端面的安装孔位按照通用工业机器人末端法兰的尺寸规范设计，可直接适配主流六轴工业机器人、桁架机械手、直线模组滑台的输出端安装，无需额外设计转接法兰；基座内部预留了驱动件的安装腔体，可根据负载需求选配气缸、液压缸或者伺服电缸作为动力源，腔体的同轴度公差控制在0.

　　02mm以内，能保证驱动盘往复运动时无卡滞、偏磨问题。从实际工况适配角度，该结构的连杆铰接点均设计了自润滑衬套安装位，长期往复运转时无需频繁加注润滑脂即可维持动作顺畅，适合在无尘车间、恒温装配线这类维护不便的场景使用；爪体的主体结构采用高强度铝合金加工，关键受力铰接销轴采用轴承钢淬火处理，在保证整体结构轻量化的同时，核心受力部件的耐磨性能、抗剪切强度可满足常规工业场景10万次以上往复夹持的使用寿命要求。在异形工件夹持场景中，五爪结构的包络角度可达120度以上，对于表面存在凸起、凹槽的不规则零件，多个接触点可自动适配工件表面轮廓，相比两爪、三爪结构的夹持稳定性提升40%以上，尤其适合汽配行业的异形铸件、3C行业的薄壁壳体、

　　轻工行业的玻璃器皿类工件的转运与装配作业。设计过程中对连杆的力臂比例做了反复优化，在驱动源同等输出力的情况下，爪端的夹持力可放大3.2倍，同时保证张合行程范围内夹持力波动不超过15%，不会出现爪指张开到最大位置时夹持力骤降的问题；爪指的开合行程覆盖直径20mm到120mm的工件，常规同规格夹持场景下无需更换爪指即可完成适配，大幅降低了生产线的工装更换成本。结构的整体外形为回转体设计，最大外径150mm，轴向总长度180mm，安装后不会占用过多的周边操作空间，在狭窄工位的装配作业中也能灵活动作，不会与周边工装、夹具产生运动干涉。
