通讯设备配套散热及固定安装结构

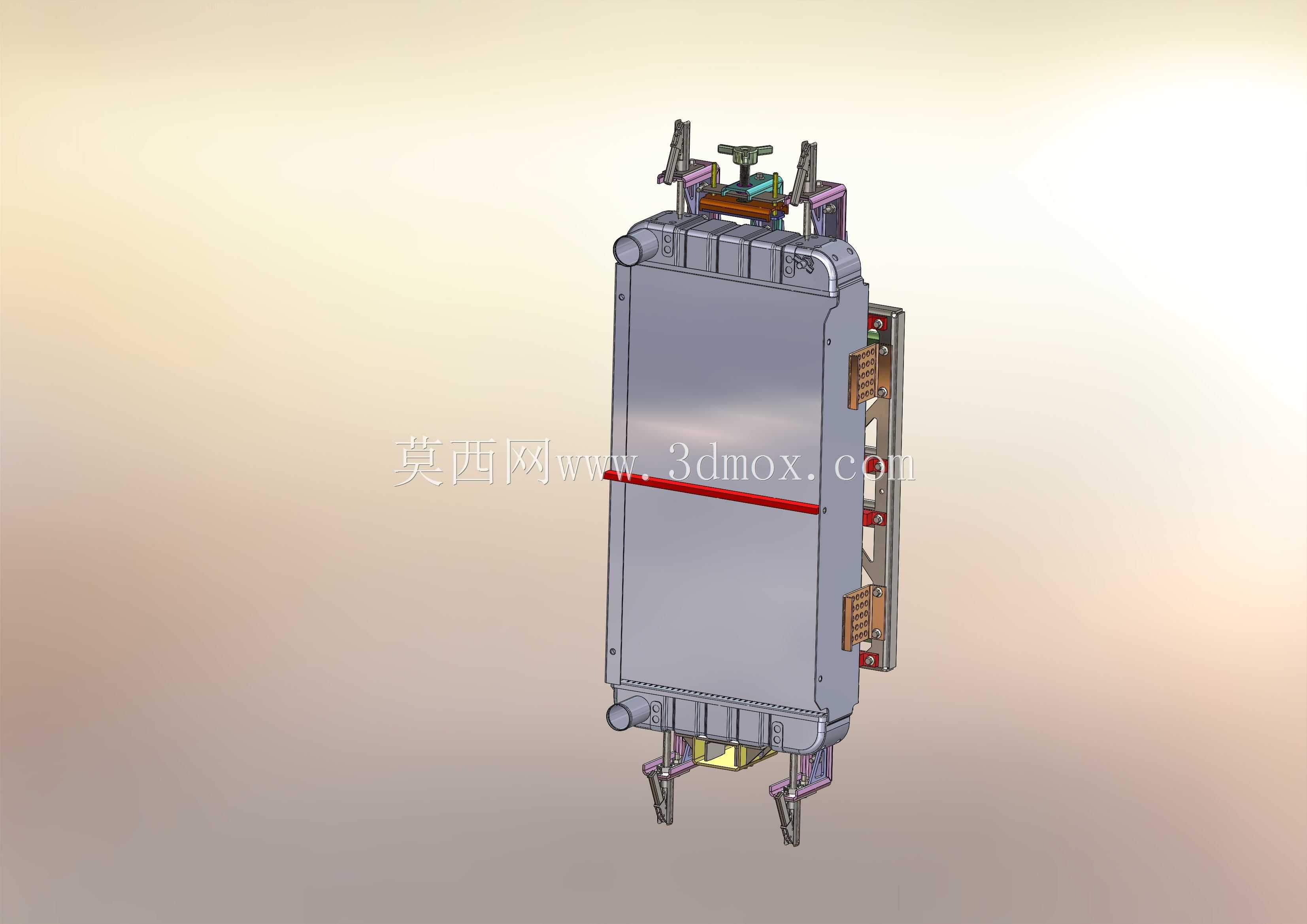

　　这套散热及固定结构，主要面向户外通讯基站、机柜内置通讯单元的散热配套场景，在实际工程应用中，这类结构需要同时兼顾换热效率、安装可靠性、运维便捷性三个核心维度，很多刚接触通讯结构设计的工程师容易只盯着散热鳍片的换热参数，忽略固定结构在长期户外工况下的抗振、防松表现，最后导致设备运行半年就出现散热模块移位、换热接触间隙过大的问题。从结构设计逻辑来看，核心散热主体采用立式扁腔结构，这种形态是为了适配通讯机柜内竖向安装的空间排布，相比卧式散热结构，竖向流道更利于冷热空气的自然对流，在无强制风冷的工况下能提升15%左右的换热效率，腔体两侧预留的介质接口采用下进上出的排布，完全符合液冷回路的流体重力流向特性，能减少回路内的气堵风险。

　　固定结构部分采用双侧挂装+上下限位的组合形式，侧面的挂装支架做了多段腰型孔设计，安装时可以根据通讯单元的实际安装基准做±5mm的位置微调，不需要在现场重新扩孔，适配不同批次机柜的安装公差；上下端的限位支架做了快拆式的卡扣结构，日常运维更换散热模块时，不需要完全拆除所有固定螺栓，只需要松开上端的锁紧压片，就能将散热主体沿挂装导轨抽出，大幅缩短现场运维的停机时间。从安装边界尺寸来看，散热主体的核心厚度控制在85mm以内，挂装支架向外的最大突出量不超过30mm，整体安装后占用的机柜深度方向尺寸控制在120mm以内，完全适配标准19英寸通讯机柜的内部安装空间，不会和相邻的通讯板卡、走线槽产生干涉；

　　侧面支架的安装孔位间距严格遵循通讯设备的通用安装孔距标准，孔位中心距为465mm，能直接匹配现有通讯机柜的预装安装梁，不需要额外做转接件。结构细节上，散热主体和通讯发热单元的接触面上预留了2mm的导热垫安装槽，安装时可以填充对应厚度的导热硅胶垫，避免硬接触导致的接触热阻过大问题；固定支架的所有折弯处都做了R3的圆角处理，避免安装时划伤操作人员或者破坏通讯设备的表层防护涂层；上下端的锁紧结构采用了防松脱的蝶形螺栓设计，不需要额外工具就能完成锁紧操作，适合高空基站这类工具携带不便的作业场景。在抗振性能设计上，挂装支架和散热主体的连接部位做了橡胶减震垫的预留安装位，能过滤通讯基站附近风机、外部环境带来的高频振动，

　　避免长期振动导致的连接螺栓松动、散热接触面间隙变大的问题；散热主体的外壳采用拉伸成型的一体化结构，相比拼接式的外壳结构，减少了60%的焊接接缝，既降低了液冷介质的泄漏风险，也提升了整体结构的刚性，在运输过程中不容易出现变形问题。很多同类散热结构在设计时会忽略走线空间的预留，这套结构在侧面支架和散热主体之间预留了15mm的走线间隙，温度传感器、加热带的线缆可以从这个间隙内排布，不需要额外做走线固定件，让整体安装后的布线更加规整，也避免线缆直接贴在散热主体高温区域导致的线缆老化加速问题。
