钣金同步切割成型复合冲压模具

　　这套工装面向薄板五金件的批量冲制场景，核心思路是把板料定长裁切与轮廓成型安排在同一模架内完成，减少半成品在单机之间的转序搬运。在常规车间布置里，类似工序往往需要先在剪板或落料工位取得坯料，再转入成型压机进行折弯、压筋或浅拉伸，两次定位之间容易产生基准偏移；该结构通过上、下模的闭合动作同步驱动切刀与成型镶件，板料一次送入即可在同一压力循环中获得边界整齐、形状稳定的零件，适合通讯支架、电气安装板、小型五金外壳等中小型钣金件的连续生产。

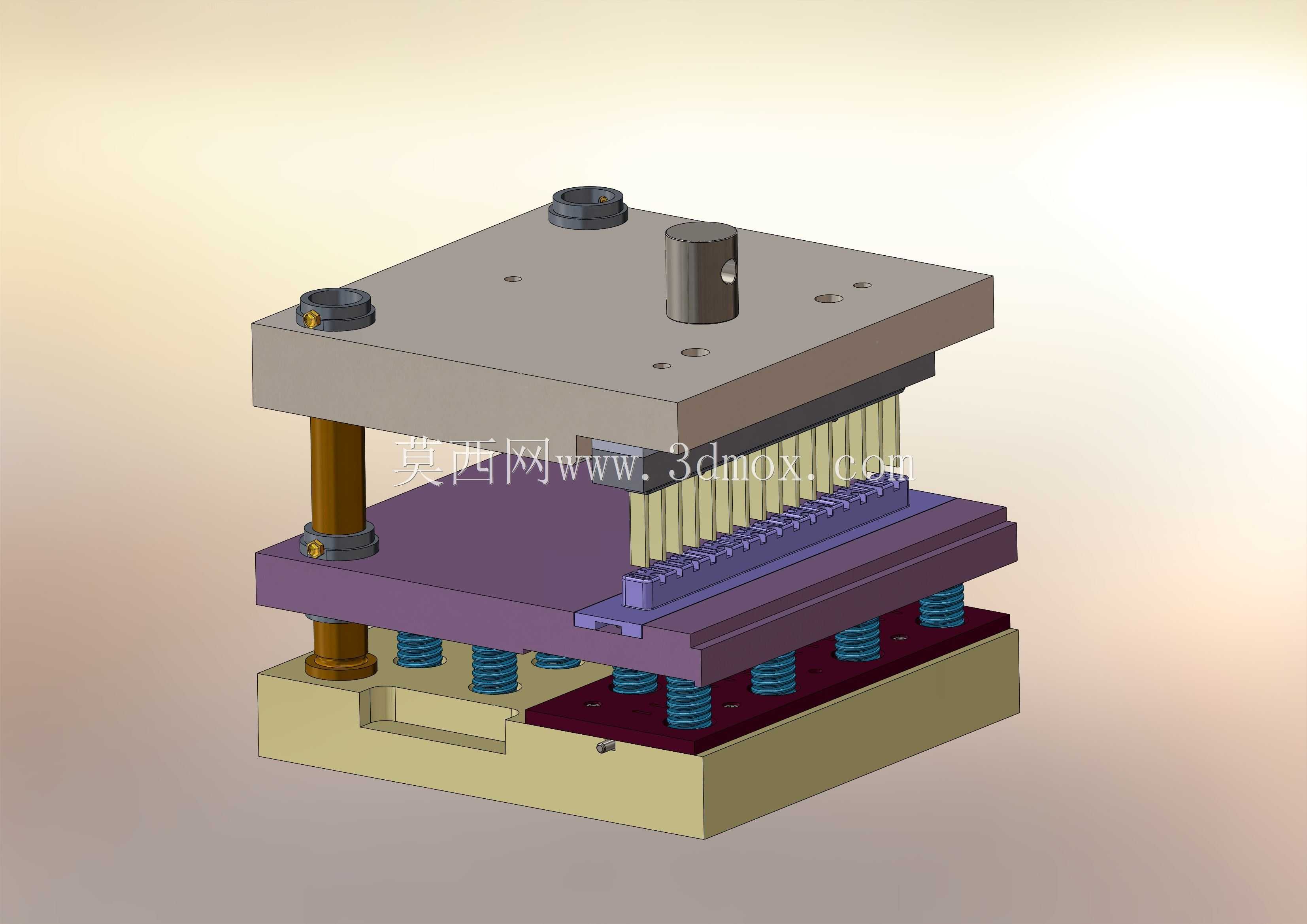

　　从整机结构看，模体采用典型的四导柱导向布置，上托与下座之间由立柱保持合模轨迹，导套配合段承担侧向抗力，避免冲切瞬间因偏载造成刃口啃伤。上模部分安装在压机滑块侧，顶部设置模柄与压力机滑块孔对中，周边紧固螺钉用于把上托固定到滑块端面；下模部分通过压板或螺栓固定在压机工作台上，底座开设漏料空间，冲切产生的废料可沿下方通道排出，不必在每一行程后人工清理。

　　工作过程中，板料沿下模表面的定位面送入，前端由挡料销或侧挡块确定送进距离。上模随滑块下行时，弹性卸料板先接触板料并将其压稳，随后切割凸模进入凹模完成轮廓分离；与此同时，成型区域的凸、凹模逐渐闭合，对材料进行折弯、压型或浅成形。布置在下部的多组螺旋弹簧为卸料板和顶料机构提供回程力，开模时把包在凸模上的板料刮下，并将成型件从型腔内顶出，使操作者或送料机构能够顺利取出工件。弹簧的数量和位置按成型力分布设置，在切边集中区和成型载荷较大的区域加密，保证压料力均匀，避免薄板出现翘曲、压痕或局部拉薄。

　　设计这类复合模时，首先要核对压力机的闭合高度、工作台孔位和滑块行程。模架闭合高度须落在压机允许调节范围内，开模后卸料板与凹模之间的开口量要大于板料送进所需空间，同时保证成品能够从侧向或下方取出。上模顶部的模柄直径、配合长度以及螺钉锁紧方式，需要与所选压机滑块孔一致；下座的外形尺寸不能超出工作台垫板边界，压板位置还要避开漏料孔和弹性元件安装区。若用于自动送料线，还应在模具入口侧预留送料机、导正销和检测传感器的安装位置，使板料步距与模具工作节拍匹配。

　　刃口与成型镶件采用分块设计更利于维护。切割部位承受反复冲击和磨损，可选用硬度较高的冷作模具钢，并在凸、凹模之间保留均匀冲裁间隙；间隙过大则断面毛刺明显，过小则增加冲压力并加剧刃口磨损。成型部位更关注型面贴合和材料流动，圆角、折弯角度和回弹补偿需要根据板厚、抗拉强度及试模结果调整。将易损刃口做成独立镶块，维修时只需拆换局部零件，不必整体报废模座，也能缩短停机时间。

　　模架内部的导向件、弹簧和固定板均按受力路径布置：冲切力通过凸模固定板传递到上托，再经模柄进入滑块；下模反力由凹模、垫铁和下座传到压机工作台。导柱不仅保证上下模对中，也能抵消板料在剪切过程中产生的水平分力。对于多工位排列的凸模，应避免载荷在某一瞬间过度集中，可通过微小的高度差让切边与成型动作分段介入，使压机负荷曲线更平缓，降低振动和噪声。

　　在实际调试中，先以低速单行程检查板料定位、卸料板压料顺序和顶料行程，再逐步确认刃口切口质量、成型尺寸及工件取出是否顺畅。若成品边缘出现毛刺，应检查间隙均匀性和刃口磨损；若成型后角度回弹，可通过修正凸模圆角或增加校正段来补偿。整体结构紧凑、动作关系明确，既保留了标准冲压模架的稳定导向，又通过复合工序提高了薄板零件的一致性和生产效率。
