JCB与PERKINSS散热器侧盖钣金支架

　　该结构件面向工程机械动力舱散热系统的侧部封装与支撑需求，常见于JCB设备与PERKINS动力总成配套的散热器总成周边。它并不是单一装饰盖板，而是把侧盖定位、散热器边界约束、管路避让、支架安装和检修空间组织在同一钣金组件中。实际装车时，动力舱内散热器、风扇、软管、线束和机架之间的间隙非常有限，侧部构件既要承受振动工况下的持续载荷，又不能干涉芯体膨胀、流体接头和维护工具的进入，因此该件在结构上采用底板、立边、折弯耳板和多孔安装位组合的方式，形成半开放式承托框架。

　　从功能上看，构件主体承担散热器侧盖的安装基准作用。长向底板贴合散热器侧部或机架支撑面，能够分散紧固件附近的局部应力；两侧向上翻起的立边提高薄板的抗弯刚度，使零件在自重、螺栓预紧力和车辆颠簸叠加时不易出现明显翘曲。端部伸出的紫色安装耳板带有多个孔位，用于与车架或散热模块支架连接，孔位分布兼顾装配公差补偿和不同方向的限位。耳板与主体之间通过折弯延续材料，减少单纯焊接带来的热变形，也便于后期在样机阶段针对孔距进行微调。

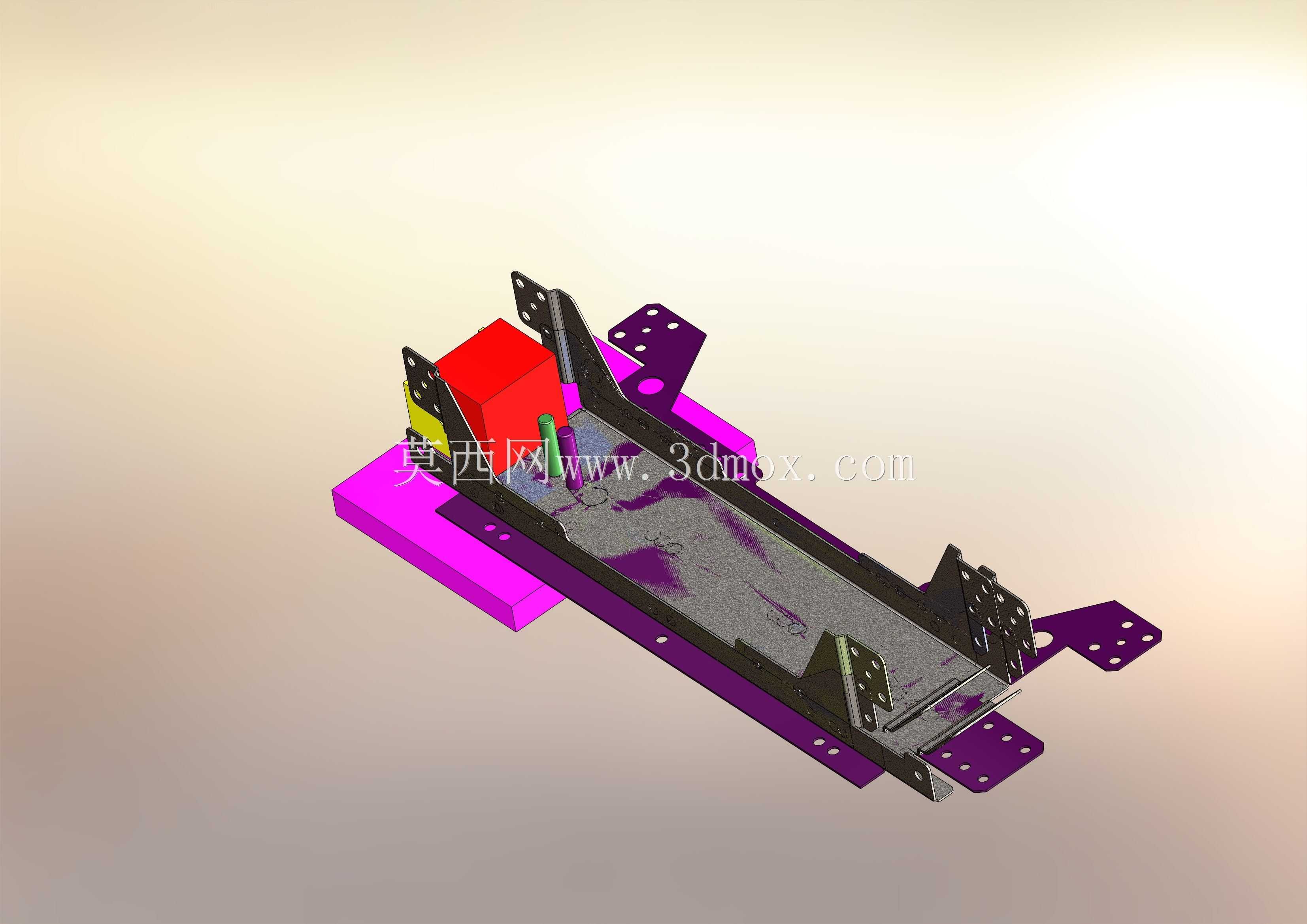

　　设计思路上，该件明显遵循薄板钣金件的工艺逻辑。主体轮廓以平板展开为基础，通过折弯形成槽形承载区；局部加强不靠厚重铸件，而依靠翻边、立壁、弯折角度和孔位布置来提升刚性。图中灰色长槽区域对应散热器侧盖或模块的贴合面，红色块体可理解为相邻功能部件的占位边界，洋红色底板则表现出支撑垫板或装配基准面。建模时需要特别注意不同颜色构件之间并非全部属于同一最终零件，有些面用于表达装配关系、干涉检查或工装支撑，工程出图前应区分单件钣金、焊接组件和装配参考体。

　　在安装边界方面，侧盖支架的长向尺寸主要跟随散热器芯体厚度和侧部集流室位置确定，宽度方向则受动力舱内侧梁、软管弯曲半径和发动机附件轮廓限制。端部耳板外伸量不能过大，否则在整车倾斜跳动时容易触碰相邻机架；孔边到折弯线的距离也要满足钣金成型和螺栓装配空间。靠近散热器接口的位置应保留扳手操作空间，不能为了追求包覆完整性而把立边设计得过近。对于需要拆卸维护的侧盖，紧固件轴线方向应尽量朝向可操作侧，避免被管路或线束遮挡。

　　结构细节上，底板上的小孔可用于定位、排水、扎线或轻量化，具体作用需结合总装图纸确认；立壁上的密集孔位则可能承担安装固定、通风减重或附件连接功能。由于散热系统长期处于温差变化环境，钣金件在热胀冷缩和发动机振动共同作用下，容易在折弯圆角、孔边和焊接接头处产生疲劳风险，因此折弯半径、孔边距、焊缝长度和螺栓间距都应保留合理裕度。若表面采用喷涂或喷塑处理，还需考虑涂层对搭铁和配合间隙的影响。

　　三维建模过程中，应优先按钣金可制造方式建立基体法兰、边线法兰、折弯和切除特征，保证展开长度与工艺一致；对于焊接组合件，可在装配环境中区分单件，再核对安装耳板与主体的相对位置。干涉检查不能只看静态装配，还应模拟散热器吊装、侧盖拆装、软管插拔和螺栓工具进入路径。该结构适用于工程机械散热模块侧部固定、动力舱防护盖板支撑以及类似振动设备中的薄板承载支架设计参考。
