科尔本柴油发动机钢制活塞结构

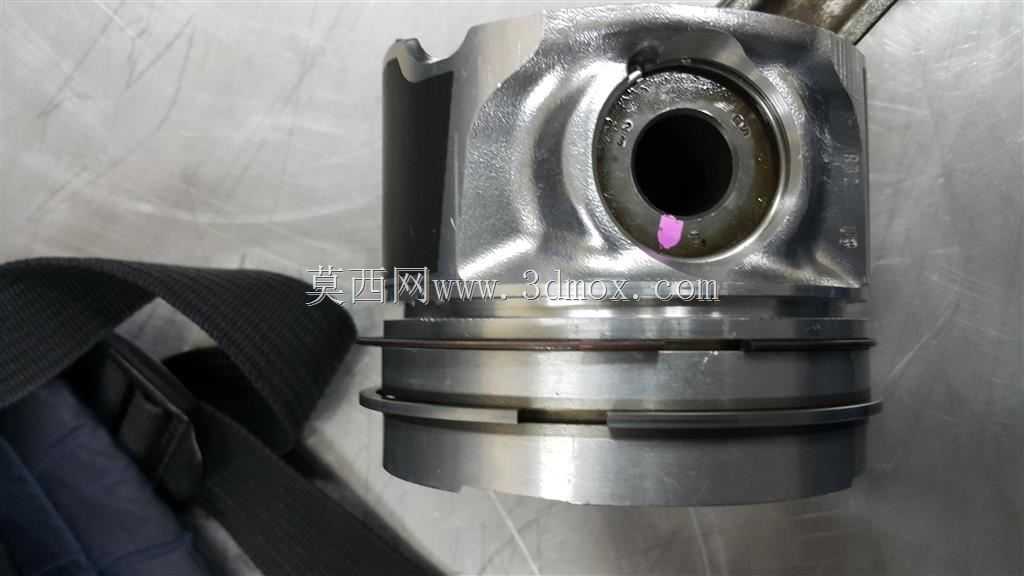

　　该模型对应的是柴油发动机内部真实使用的钢制活塞，属于动力总成中直接承受燃烧压力并完成往复运动的核心零件。实物表面保留了机加工、装配和运行环境下的金属特征，顶部燃烧室凹腔、活塞销孔、环带、裙部和内腔过渡结构均清晰可见，适合在发动机结构拆解、维修教学、零部件测绘以及动力装置三维布置中作为参考。

　　从实际工况看，活塞位于气缸套内，随曲轴转角在气缸中作高速往复运动。压缩行程末了，燃油喷入顶部凹腔并与空气混合燃烧，燃气压力作用在活塞顶面，再通过活塞销传递给连杆，最终转化为曲轴旋转输出。该类零件常见于中型或重型柴油动力设备，在商用车、工程机械、发电机组、农业机械以及固定式动力机组中都有类似结构。设计时不能只把它看成一个圆柱形零件，而要同时处理高温、高压、冲击载荷、热膨胀、摩擦磨损和润滑边界之间的关系。

　　外形上，活塞头部设有多道环槽，用于安装气环和油环。气环主要负责密封燃烧室，防止高压气体窜入曲轴箱；油环则在缸壁上均匀铺布润滑油并刮除多余机油，降低机油消耗。环槽的轴向宽度、槽底圆角以及环岸高度都直接影响可靠性，环岸过薄会在高频压力冲击下产生疲劳裂纹，槽底圆角处理不当也容易形成应力集中。模型中可以看到环带区域与裙部之间存在明显的直径和结构变化，这种布置有利于把密封功能、导向功能和热负荷承载区域分开。

　　顶部凹腔是柴油机活塞的关键结构。与平顶汽油机活塞不同，柴油活塞通常通过凹坑形状组织进气涡流和燃油喷雾，使油束在有限空间内与空气充分混合。凹腔边缘、底部圆弧和喉口区域在工作中承受很高的热流密度，尤其是喉口位置，长期处于高温和机械载荷交替作用下，容易出现烧蚀、开裂和积碳。建模时应重点还原凹腔轮廓、壁厚变化以及顶面到内腔的过渡，而不是简单用旋转特征一笔带过。

　　活塞销孔位于销座内部，是连杆小头与活塞连接的传力通道。销座两侧的金属厚实，孔周通常采用加强过渡，以承受活塞销传递的峰值载荷。实物中销孔周围可见润滑和加工痕迹，说明该区域不仅要满足尺寸配合，还要考虑油膜形成、销的浮动或固定方式以及端部挡圈空间。布置连杆时，销孔轴线与曲轴轴线、气缸中心线之间的位置关系必须准确；若销孔偏心、高度或直径偏差处理不当，会影响换向敲击、裙部受力和整机噪声。

　　裙部在气缸内起导向作用，并在侧推力作用下贴靠缸壁。柴油机工作时，活塞在压缩和做功行程切换中会受到连杆倾斜带来的侧向力，裙部型面并非理想圆柱，实际产品常根据热膨胀规律设计成中凸变椭圆或局部修形，使冷态和热态下的接触状态趋于稳定。三维建模时可以保留裙部外圆、内腔减重区和销座交汇处的复杂曲面，这些位置对理解活塞轻量化与刚度分配很有价值。内腔并非单纯挖空，而是通过壁厚梯度和加强过渡，在控制质量的同时保证顶面、环带和销座之间的载荷传递。

　　安装边界方面，活塞需要与气缸套内径、活塞环厚度、活塞销长度和直径、连杆小头宽度以及燃烧室压缩高度共同匹配。整机布置中，活塞在上止点时顶面与气缸盖底面之间保留规定的余隙，气门避让坑或燃烧室凹坑不能与喷油器、气门发生干涉；在下止点位置，活塞裙部不得超出缸套有效导向区，活塞销也不能与缸壁、连杆杆身或冷却喷嘴冲突。若发动机带有内冷油腔，还需在头部壁厚附近预留冷却油进出路径，使机油从固定喷嘴射入，振荡带走热量。

　　从建模思路看，较合理的方式是先依据外圆、压缩高度、销孔中心和环槽位置建立主体基准，再分别处理顶部燃烧室凹腔、销座加厚区、裙部内腔和环槽细节。曲面过渡处应避免尖角和壁厚突变，尤其是销孔与内腔、喉口与顶面、环槽槽底等位置。用于结构展示时，可保留剖视或透明效果来表达内冷腔、壁厚和销座关系；用于装配训练时，则应把活塞环、活塞销、挡圈、连杆小头和缸套作为相邻边界一起检查。

　　该零件的工程意义在于，它把燃烧、密封、导向、传力和热管理集中在一个高速运动部件上。任何一个局部尺寸，如环槽位置、销孔高度、凹坑容积、裙部长度或内腔壁厚，都会影响压缩比、摩擦损失、冷却效果和寿命。通过实物级三维结构观察，可以更直观地理解柴油发动机活塞为何采用厚壁头部、加强销座、分段环带和轻量化裙部，也能为后续发动机维修、教学演示、逆向测绘及零部件结构分析提供可靠参照。
