复式空间弧形旋转楼梯防护栏杆结构

　　该套构件围绕复式错层空间的竖向通行需求搭建，整体采用螺旋盘升的布置逻辑，将踏步、内侧支撑立柱、外侧连续护栏与上层平台衔接段整合为完整的通行防护体系，适配loft夹层、别墅中庭、小型商业空间这类层高受限、平面占地紧张的场景，不需要占用大面积直跑楼梯的布设空间，沿弧形轨迹完成两层标高之间的过渡。

　　从结构排布来看，踏步围绕中心竖向支撑柱呈放射状逐层旋转抬升，每一级踏步的内端与中心柱体做刚性连接，外端沿圆弧轨迹对齐，踏步板预留的安装边界与底部弧形基座完全贴合，基座直接落在下层地面的找平层上，不需要额外开挖地面预埋件；上层衔接处踏步直接延伸至二层楼板的开口边缘，与楼板预留的弧形洞口轮廓匹配，安装时仅需对洞口侧边做封边处理即可完成结构对接。

　　护栏部分沿踏步外侧的弧形边缘连续布设，由密集竖向立杆、顶部连续扶手与底部拉结横杆组成，立杆间距按照民用建筑防护要求控制，避免出现过大间隙，扶手随楼梯旋转曲率顺滑过渡，全程无突兀折角，行人沿螺旋轨迹上下时手部可自然搭扶，在楼梯起步位置与抵达上层平台的位置，栏杆做了向外延伸的收头处理，覆盖平台边缘的临空区域，消除通行转角处的防护盲区。

　　设计过程中优先控制整体旋转半径，在满足单人正常通行宽度的前提下尽可能压缩平面投影占地，中心支撑柱承担大部分踏步竖向荷载，外侧护栏同时兼做侧向拉结构件，提升整体结构的抗侧扭能力，避免螺旋楼梯受偏载时出现横向晃动。所有构件的连接点位都做了对位预留：立杆底部与踏步外边缘的安装座一一对应，扶手分段拼接处预留同轴对接接口，现场装配时不需要现场裁切改孔，可直接按螺旋顺序逐段组装。

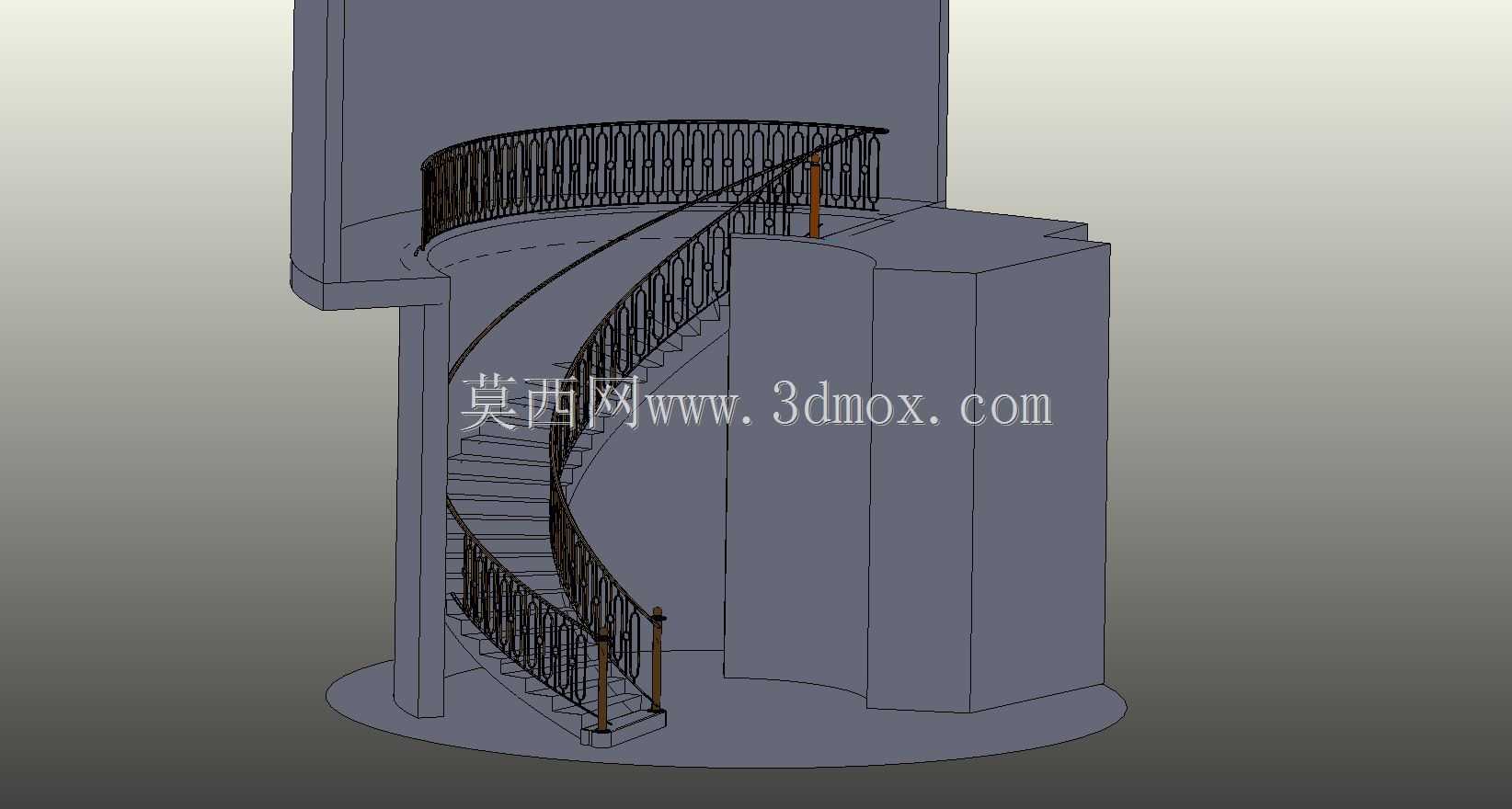

　　模型完整还原了楼梯与周边建筑墙体、二层结构块的邻接关系，清晰标注出楼梯外侧与墙面的安全间隙、顶部扶手与上层楼板下沿的净空高度，避免使用者上下行时出现头部磕碰；踏步的抬升高度与踏面深度沿旋转轨迹均匀分配，全程步距一致，行走时不会出现忽高忽低的顿挫感。针对不同空间的安装边界，该结构可灵活调整旋转总角度与起步朝向，中心柱的固定端可适配地面预埋螺栓或者膨胀螺栓两种安装方式，护栏的立杆排布密度也可根据使用场景的防护等级做对应调整，既满足家用空间的通透视觉需求，也能适配公共商用区域的高强度防护要求。
