双轮长轴式卷材放卷导向工装结构

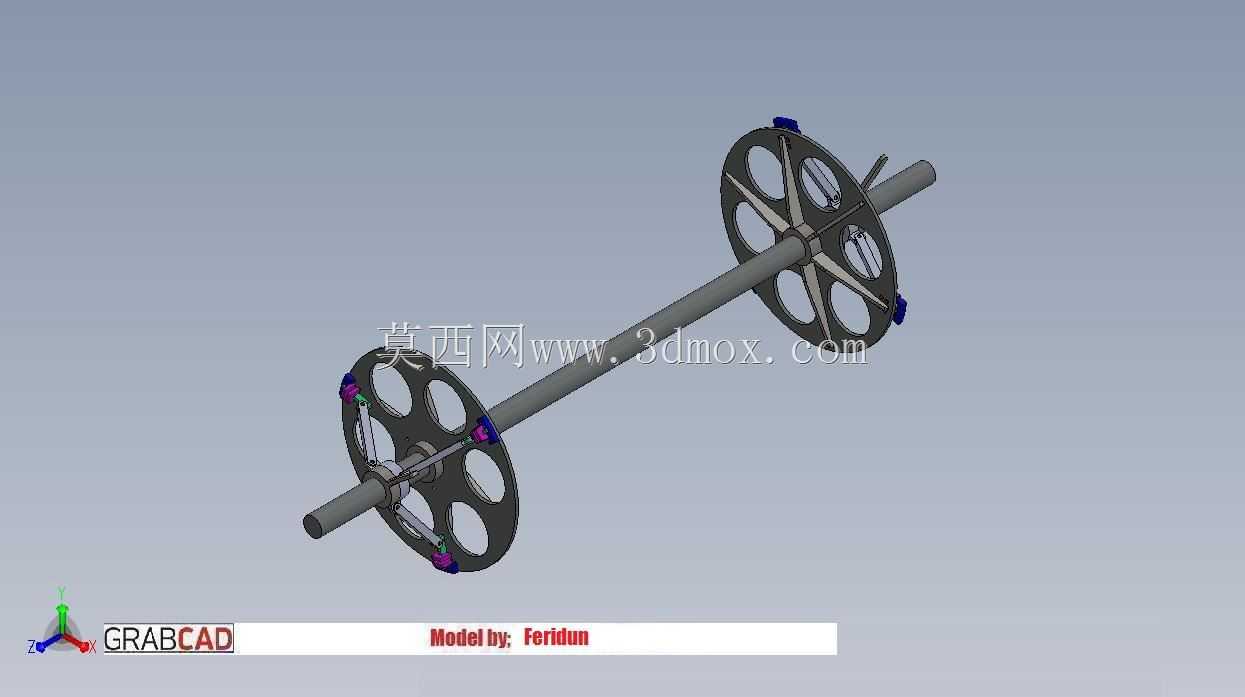

　　这套双轮长轴式卷材放卷导向工装，在窄幅带状物料的连续加工产线里承担料卷承托与走带导向的核心作用，常见于小型包装膜分切工位、薄金属带校平送料段、柔性线缆包覆生产线的进料端，替代传统单悬臂料轴容易出现的悬臂端挠曲、料卷跑偏问题。整套结构以一根贯穿两侧轮架的长直主轴作为核心承力件，轴身两端预留装夹轴颈，可直接架设在产线进料端的两个立式轴承座上，轴的径向跳动公差控制在常规走带设备允许的范围内，避免料卷转动时出现周期性上下起伏导致带材张力波动。主轴上对称布置两个镂空辐条式挡料轮，两轮的间距可根据料卷的实际幅宽沿轴身调整，轮体盘面开出六个均匀分布的扇形减重孔，在保证轮盘径向抗弯刚度的前提下大幅降低转动惯量，

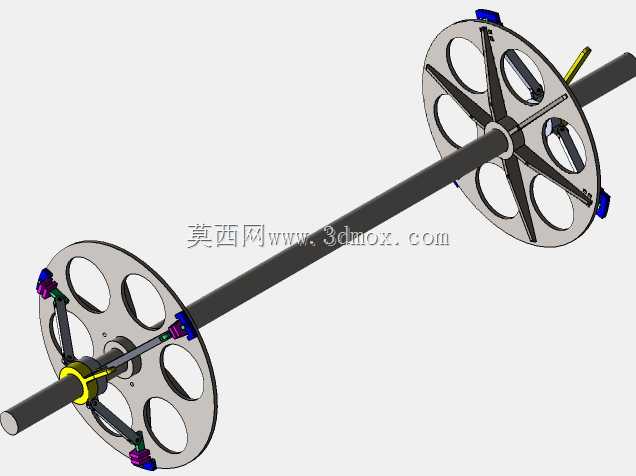

　　料卷启停时不会因为轮体自重过大带动带材出现过度松垮。每个挡料轮靠近料卷的一侧沿圆周分布多个可调限位凸块，凸块探出轮面的高度可根据料卷端部的纸管或塑料芯管外径微调，既可以挡住料卷端面防止轴向窜动，又不会和料卷端面发生大面积摩擦刮伤带材边缘。轮架和主轴之间采用锁紧套周向固定，调整幅宽时松开锁紧螺钉即可沿轴身滑动两轮位置，到位后锁死即可完成定位，不需要额外加工多组定位孔，适配不同幅宽规格的料卷换产需求。从安装边界来看，长轴两端的装夹轴颈直径统一，匹配市面上通用的立式带座轴承，整机横跨进料工位的宽度可随料卷幅宽调整，挡料轮的最大回转半径小于常规小型放卷工位的预留空间，轮盘边缘和周边护板、导向辊的安全间隙满足车间设备防护要求。

　　设计过程中优先考虑了料卷的快速更换逻辑：整套工装不需要拆卸主轴即可从轴的一端套入待加工料卷，两个挡料轮分别从料卷两侧限位，料卷芯管和主轴之间可配套涨紧套实现周向同步，走带时料卷随主轴同步转动，不会出现芯管和轴身打滑的情况。轮盘上的镂空结构同时兼顾了现场动平衡校验的需求，六个扇形孔沿圆周均布，初始动平衡精度就能达到连续转动的要求，若适配更高线速度的走带工况，还可在轮盘预留的平衡块安装位加装配重块，抵消长轴和料卷带来的偏心量。主轴的一端伸出轴颈可配套阻尼制动器或者力矩电机，根据带材的张力需求调整放卷阻力，避免料卷因惯性过度旋转放出多余带材造成堆料。两侧挡料轮的限位凸块采用非金属耐磨材质，接触料卷端面时不会划伤软质包装膜或者薄铝带边缘，

　　凸块磨损后可单独拆卸更换，不需要整体更换轮盘，降低产线维护成本。整套结构没有复杂的传动零件，受力路径清晰，长轴承担料卷的全部径向载荷，两侧轴承座将载荷传递到设备机架，挡料轮仅承受料卷小幅轴向窜动的侧向力，长期运行下轴身的挠曲变形量控制在允许范围内，不会出现轮盘蹭到料卷端面的情况。在产线布局时，该工装的轴线需要和后续第一根导向辊的轴线保持平行，高度方向上料卷的出料切点和导向辊的进料点对齐，保证带材从料卷引出后不会出现反向折角。针对重量较大的金属料卷，可适当加粗主轴直径、缩小两个轴承座的跨距，进一步降低轴的挠曲；针对轻质薄膜料卷，可选用铝合金材质加工轮盘，进一步降低转动惯量，让张力控制更灵敏。这套结构兼顾了通用性、维护便捷性与运行稳定性，非常适合多规格小批量的柔性带材加工场景使用。
