钢制汽车轮辋与橡胶轮胎总成结构

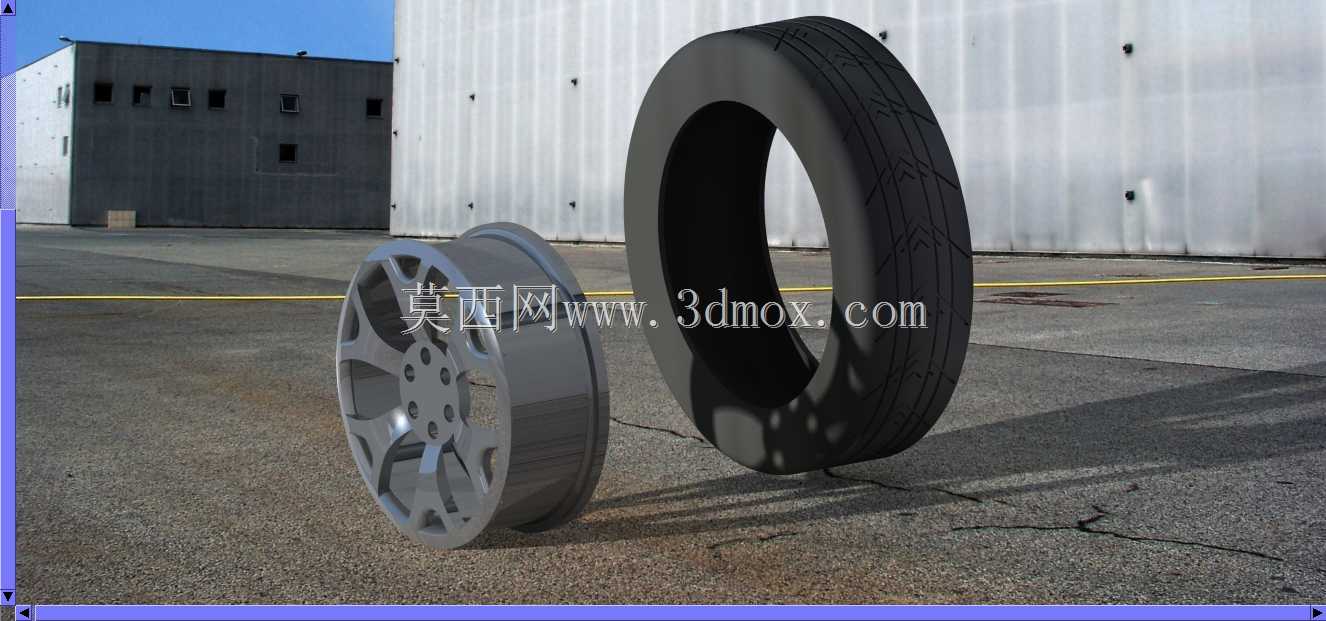

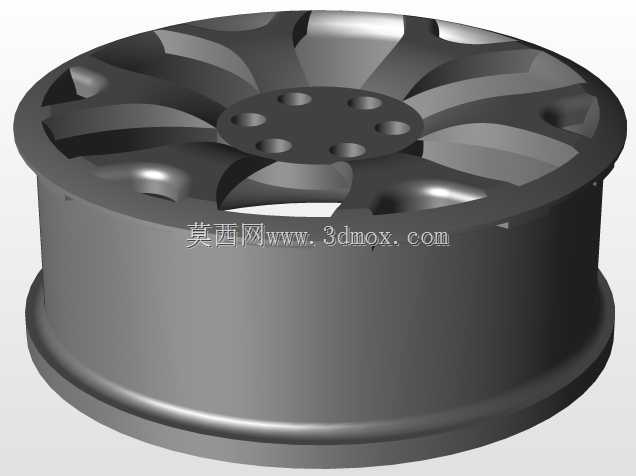

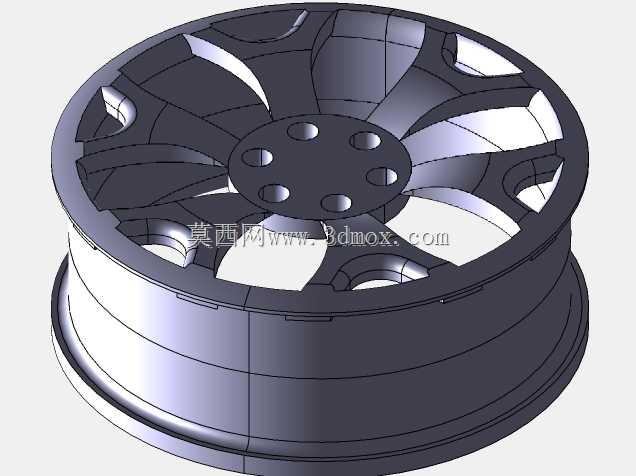

　　这套三维结构围绕乘用车行走系统中的车轮总成展开，主体由钢制轮辋和外装橡胶轮胎两部分构成，建模时将两者拆分为独立装配体，能够清楚呈现轮辋承载骨架与轮胎柔性外圈之间的配合关系。轮辋采用多辐条式钢制结构，中心设置轮毂安装盘，盘面均布螺栓孔，用于和车轴法兰或制动盘端面贴合固定；辐条之间保留大面积镂空，既可以在行驶中为制动盘提供通风散热通道，也能降低非悬挂质量，对底盘操控响应有直接帮助。轮辋外缘设计有标准胎圈座和凸缘结构，轮胎装配后，胎圈卡在轮辋两侧凸缘内侧，充气后形成可靠密封，防止轮胎在转向、制动或侧向受力时脱圈。

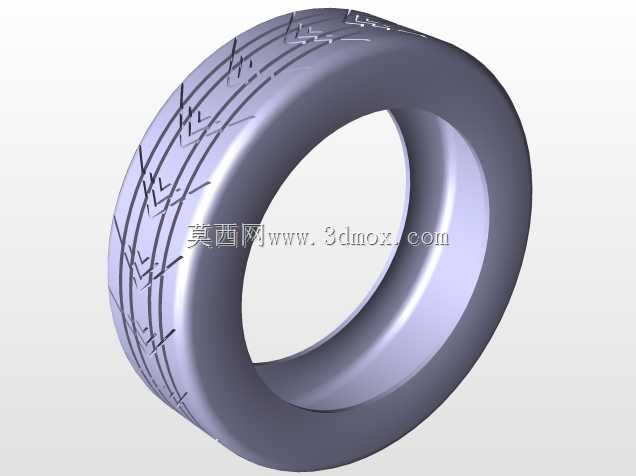

　　从实际使用场景看，这类车轮总成是汽车底盘行驶系的末端执行部件，承担整车垂直载荷、驱动扭矩和制动力矩的传递，同时还要缓冲路面冲击。轮胎外圈带有连续胎面花纹，花纹沟沿周向和侧向分布，主要用于提升湿滑路面排水能力和纵向、侧向附着性能；胎侧部分具有一定弧度，能够在低气压或经过颠簸路面时产生变形，配合悬架系统吸收冲击。轮辋作为刚性支撑件，需要在轮胎充气压力、车辆满载以及过弯侧向力作用下保持圆度和安装面平面度，因此中心盘、辐条过渡圆角和轮缘卷边位置都是结构设计中需要重点关注的部位。

　　设计思路上，模型没有把车轮简化成单一圆柱件，而是保留了轮辋内腔、辐条造型、中心孔、螺栓孔以及轮胎胎面花纹等细节，便于在整车布置中检查运动包络。车轮安装到车轴后，需要校核轮胎外侧与翼子板、内侧与悬架摆臂、减振器、制动卡钳之间的静态和跳动间隙；尤其在转向极限位置和悬架上下全行程运动时，轮胎不能与车身或底盘件发生干涉。轮辋的偏距会直接影响轮毂轴承受力点和轮距，偏距选择不当会使轮胎过于外凸或内缩，带来刮擦翼子板、蹭卡钳或增大轴承弯矩等问题。

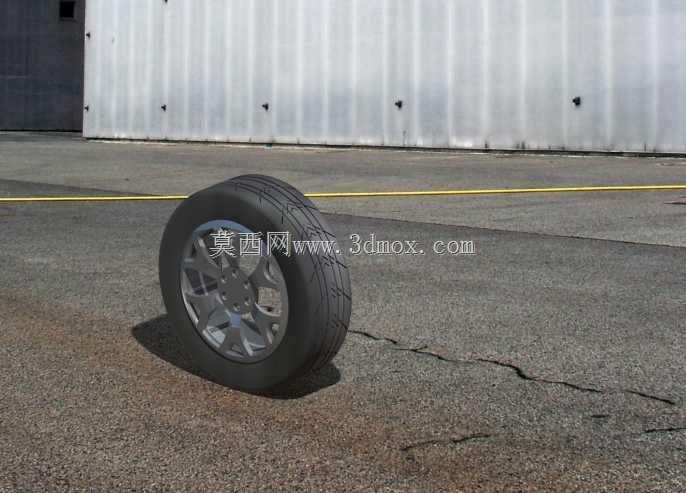

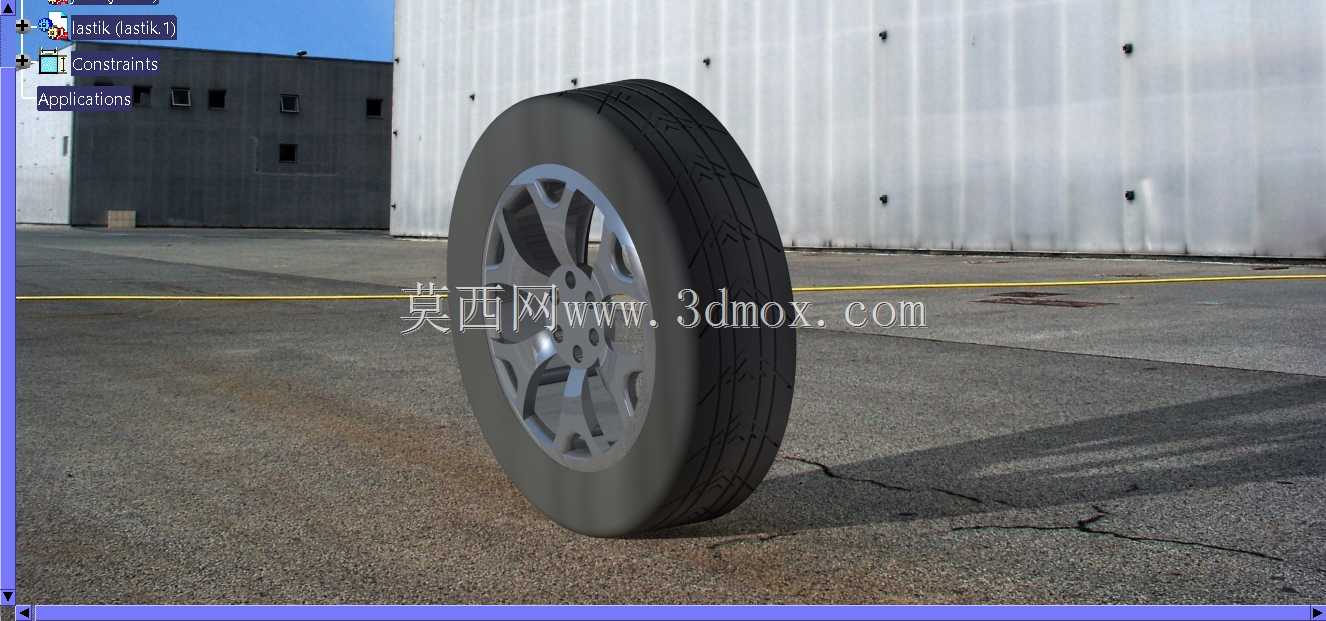

　　外形边界方面，轮胎外径决定整车离地高度和车速表匹配关系，胎宽影响接地面积、滚动阻力和转向阻力，轮辋直径则与轮胎内径相匹配。中心安装盘的孔径、螺栓孔分布圆直径和螺母座形式，是车轮与车轴互换装配的关键尺寸；轮辋轴向宽度需要保证轮胎胎圈间距正确，过窄会使胎侧变形异常，过宽则可能改变胎面接地压力分布。模型中将轮胎与轮辋同轴布置，可用于检查装配同心度，也能为后续做轮胎充气状态、轮辋受力分析或底盘运动仿真提供基础几何。

　　在工程应用中，这类结构既可用于整车总布置阶段的空间校核，也可用于制动系统散热分析、车轮装配工艺演示以及维修拆装培训。钢制轮辋相比铸造铝合金轮辋，在成本、抗冲击和修复性方面有自身特点，常用于对承载和耐用性要求较高的车型；轮胎则通过胎面、胎肩、胎侧和胎圈等部位的截面变化，兼顾抓地、耐磨和缓冲。整体建模把刚性金属支撑与柔性橡胶外胎的功能边界区分清楚，能够帮助设计人员理解车轮从安装固定、载荷传递到地面接触的完整工作过程。
