双发重型制空战斗机挂载结构设计

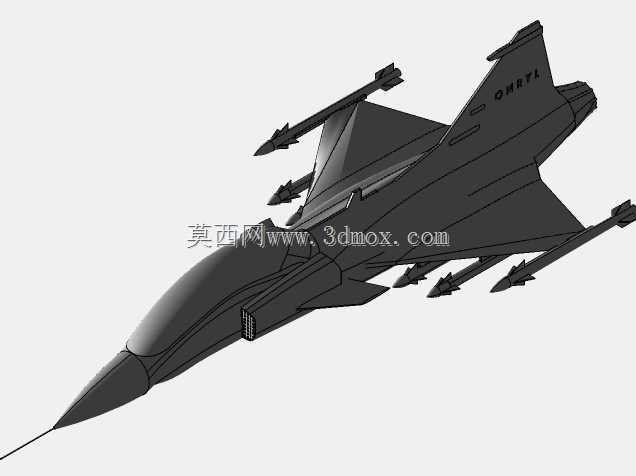

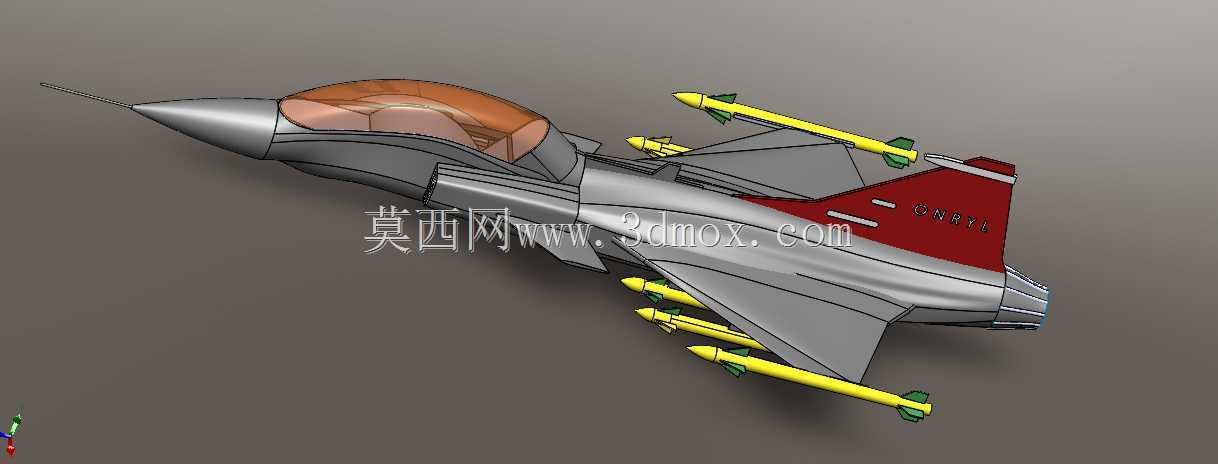

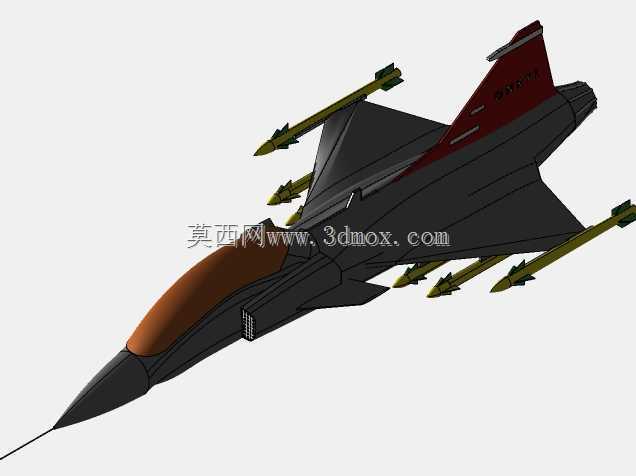

　　该套三维结构围绕双发重型制空战斗机的整机外形与外挂布局展开，建模过程中优先梳理了超音速战机的气动轮廓约束，机头采用尖锐圆锥整流造型，逐步向后过渡至椭圆截面机身，既保证高速飞行时的激波阻力控制，也为机头内部预留雷达安装舱段的空间边界。座舱段采用整体式水泡形透明舱盖设计，舱盖曲面沿飞行员视界范围向外隆起，前后缘与机身蒙皮顺滑衔接，既避免飞行过程中出现突兀的气流分离，也为座舱内弹射座椅、驾驶操纵机构的布置留出足够竖向空间。

　　机身中段采用翼身融合过渡设计，主翼根部与机身侧壁无明显折角，该结构形式能够大幅降低跨音速阶段的干扰阻力，同时扩大机身内部有效容积，可用于布置燃油箱、航电设备舱与主承力翼梁。主翼采用后掠切尖三角翼布局，翼面沿展向设置合理的下反与安装角，翼下预留多组外挂挂点接口，模型中完整还原了多枚空空导弹的挂载状态：导弹采用细长圆柱弹体搭配尖锥形导引头，尾部设置稳定尾翼与挂载连接接头，分别布置于翼尖、翼下重载挂点位置，匹配战机远程制空、近距格斗的任务挂载需求。

　　尾段采用单垂尾搭配全动平尾的布局形式，垂尾后掠角度与主翼后掠角匹配，垂尾表面预留航行灯、天线安装的平整区域，垂尾根部与机身尾框通过加强接头连接，能够承受大过载机动下的侧向气动载荷。尾喷口段做收敛式整流处理，两台发动机的安装舱段沿机身轴线对称布置，喷口端面预留与发动机尾段对接的安装法兰边界，后续做动力系统匹配时可直接在该接口基础上延伸发动机内部结构。

　　从实际工程应用场景来看，该类战机结构模型可用于航空装备教学演示、气动布局方案论证、地勤挂载操作模拟训练等场景：结构设计阶段可通过该数模校核挂点与导弹的装配干涉，确认不同挂载组合下导弹与机身蒙皮、翼面之间的安全间隙，避免地面挂弹作业、飞行投放过程中出现碰撞风险；航展科普场景中可基于该数模拆解展示机身各舱段的位置分布，直观呈现战机从机头雷达到尾喷口的整体布置逻辑；模拟训练系统开发中，可将该外形数模轻量化处理后导入视景仿真环境，还原战机带弹飞行的视觉状态。

　　建模过程中对各部件的安装边界做了明确区分：座舱盖与机身座舱框之间预留密封胶条的安装厚度，挂点接头与机翼梁肋的连接位置预留螺栓穿孔空间，导弹弹翼与挂架之间留出足够的装卸操作间隙，全机各曲面之间保持G2连续顺滑过渡，没有出现突兀的棱边或曲面褶皱。机身表面的口盖轮廓、检修舱门位置也做了简化示意，对应实际战机地面维护时的设备检修开口，地勤人员可通过对应口盖快速抵达航电、液压、燃油系统的维护点位。

　　整体结构在设计时平衡了高速气动性能与挂载能力，细长机身配合大后掠翼面适配高空高速截击任务，多挂点布局则保证战机可同时携带远距拦射弹与近距格斗弹，覆盖不同空战距离的作战需求，数模各部件拆分逻辑清晰，可直接用于后续的结构细化、仿真分析或者展示渲染工作。
