城市公交客运巴士整车结构数模

　　城市地面公交体系里，低入口巴士承担着站点密集、启停频繁、载客周转量大的日常运输任务，这套整车数模围绕常规城市干线公交的布置逻辑搭建，可用于车辆方案评审、场站适配校核、教学演示以及改装方案前置验证。建模时先从道路通行边界反推整车轮廓：常规城市公交需满足车道宽度、路口转弯半径、站台靠泊高度等约束，车身外廓在长宽高方向保留明确的包络面，侧面预留车门开启、后视镜外摆、轮胎跳动的空间，顶部覆盖空调机组与受流相关接口的安装区域，避免后续布置时出现外廓超限。

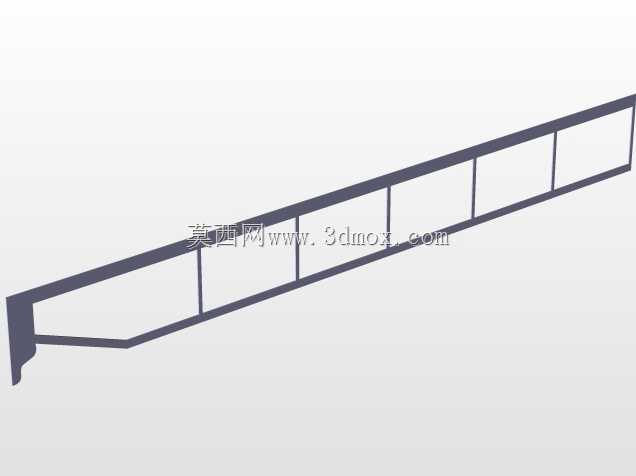

　　车体承载部分采用客车常用的骨架式思路，侧围立柱、顶横梁、底架纵梁按载客受力工况分区布置，前后围骨架配合风窗、灯具与保险杠安装点成型。底架区域区分前悬、轴距段与后悬：前悬布置转向桥、前开门踏步与驾驶区附属结构；轴距段是乘客舱核心，地板高度按低地板或低入口公交的使用需求控制，前门至中门之间尽量消除台阶，方便轮椅、婴儿车与老年乘客通行；后悬抬高段容纳动力总成、冷却模块与后舱检修空间，后桥上方设置后排座椅平台。

　　乘客舱内部围绕快速上下客和站立承载设计。前门采用宽通道内摆或外摆形式，中门对应大流量乘降，门泵、门轴与密封边框在数模中保留安装关系；车内扶手杆按站立乘客抓握范围布置，纵扶手、横扶手与立杆形成连续支撑，座椅沿侧窗和后轮罩周边排布，留出中部轮椅区与通道。驾驶区独立围合，仪表台、转向柱、驾驶员座椅与投币或刷卡设备位置符合操作视野和人机距离，前风窗倾角、A柱遮挡范围与后视镜支座共同影响驾驶员观察盲区，建模时将这些界面一并表达，便于评审视线三角区。

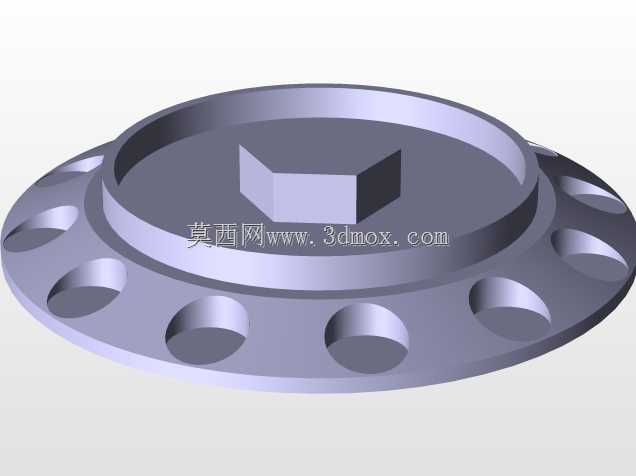

　　行走与底盘部分按客车总装关系分层：前后桥、板簧或空气悬架、减振器、转向拉杆、制动气室与轮辋轮胎均建立相对位置，轮胎包络与翼子板、车架之间预留跳动间隙。动力后舱根据城市公交低速高负荷特点，梳理发动机或电驱动总成、散热风扇、空滤、排气或高压电器舱的检修开口；若用于新能源车型方案，电池包可在底架两侧或顶后部进行模块化替换，数模的分层面能支持快速改型。车身外饰方面，前围大灯、风窗玻璃、雨刮、路线牌位置，侧围窗洞、乘客门、轮罩装饰件，后围尾灯与检修门均按实车装配关系处理，曲面过渡关注蒙皮分块、密封胶条与覆盖件拆装顺序。

　　实际工程使用中，该数模可导入整车总布置环节进行多项校核：一是站台适配，检查车门踏步高度、车门净宽与路缘石距离；二是人机工程，验证乘客通道、扶手高度、座椅间距和驾驶员操作范围；三是维修可达性，判断后舱盖打开后机油尺、滤清器、电气接插件是否具备操作空间；四是碰撞与翻滚前期分析的几何输入，骨架梁柱截面和接头位置可直接供CAE前处理抽取。对于装备制造端，模型还能辅助工装夹具设计，例如侧围焊接夹具需依据立柱与窗梁定位点，总装输送线托点需避开底架管路和线束通道；对于公交运营与维保单位，数模可用于培训新员工认识车辆分区、讲解日常点检部位，也能在广告涂装、车内导乘设施改造时提前检查曲面贴合和固定点干涉。整体建模不以单一零件加工为目标，而强调整车边界、系统接口和使用场景的一致性，使结构设计人员在方案阶段就能把道路条件、乘客流线、维修工艺和制造装配约束放在同一三维环境中核对。
