双发涡桨支线客运飞机整机结构

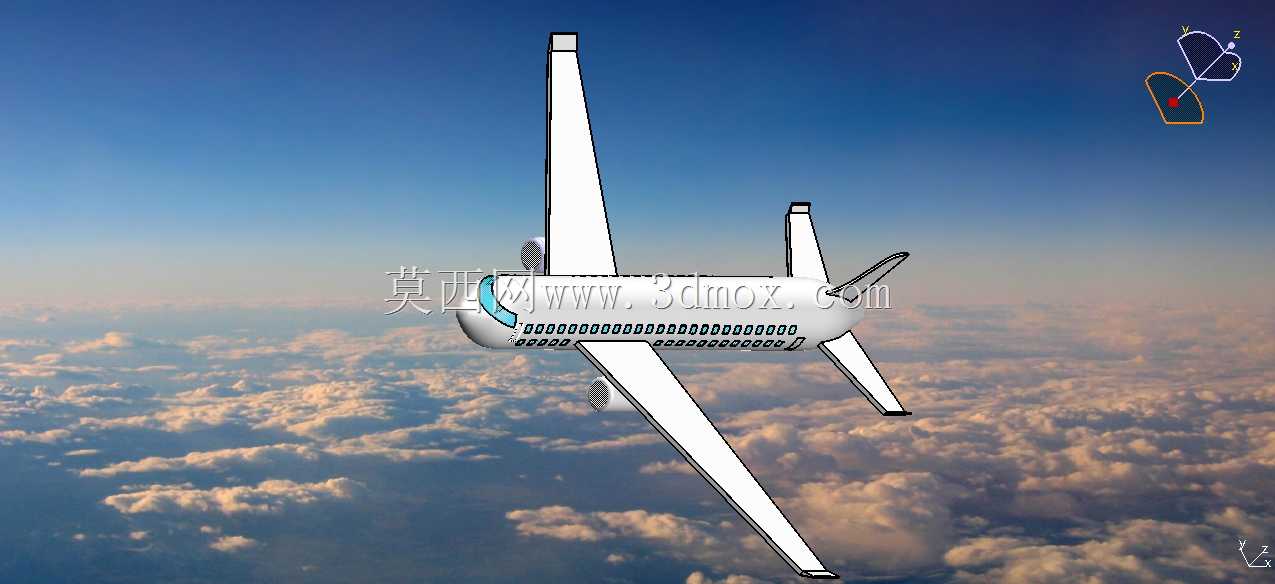

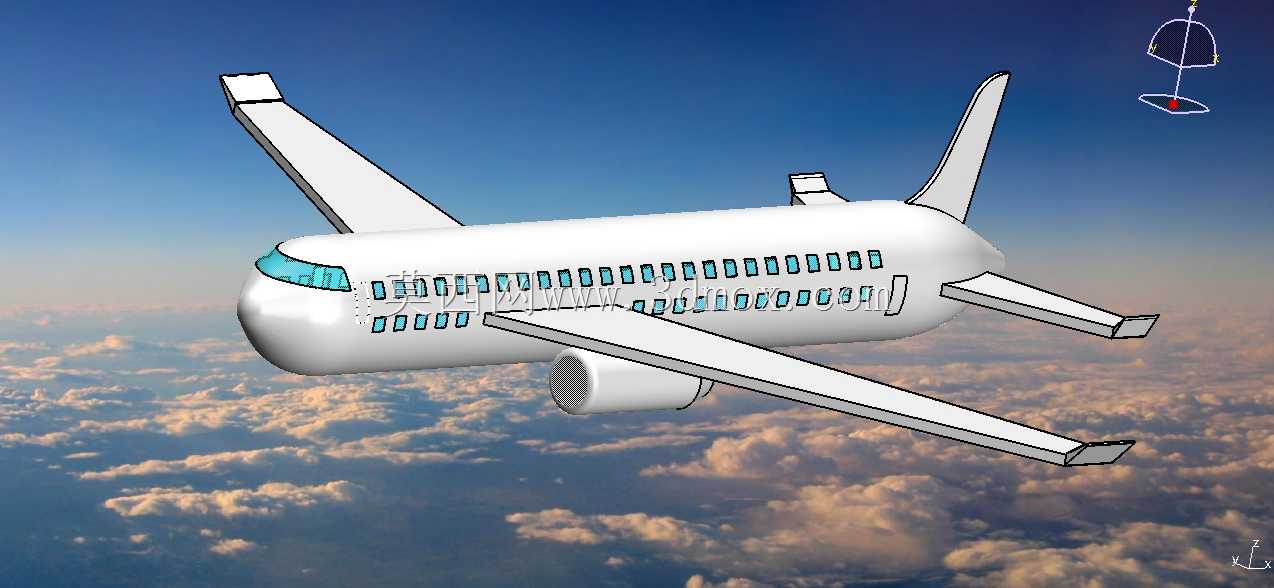

　　该作品呈现的是一架双发涡桨布局支线客运飞机的整机三维结构，建模对象覆盖机身、机翼、尾翼、动力短舱、螺旋桨、起落架及客舱舷窗等主要组成部分，适合用于航空装备结构认知、教学演示、概念方案校核和飞行器外观评审。整机采用下单翼、低平尾、前三点式起落架的经典支线运输机构型，机身沿纵向呈细长圆筒形，前部布置驾驶舱风挡与雷达罩区域，中段为客舱承载主体，后段逐步收缩并连接尾翼承力结构。机身两侧沿客舱长度方向布置连续舷窗，可直观反映载客段的空间分布，也为后续内部座椅、过道、舱门和应急出口布置提供外形边界。

　　从实际用途看，这类飞机主要面向短程支线运输、低密度航线通勤、小型机场起降及特殊任务改装平台。相较喷气式干线飞机，涡桨飞机在低速、短跑道和较低任务重量条件下具有较好的起降适应性与运营经济性，因此在区域航空、岛礁运输、训练教学和通用航空方案论证中较为常见。三维模型将机翼、发动机短舱和机身的相对位置完整表达，便于设计人员检查动力系统与机翼承力区的安装关系，也可用于评估螺旋桨旋转平面与机身、客舱窗口之间的安全距离。

　　机翼设计采用大展弦比直机翼特征，翼面从机身下部向两侧伸展，翼尖设置明显的端板式小翼结构，用于在概念层面表现降低翼尖诱导影响的设计意图。机翼根部与机身下半部连接，该区域在真实飞机中通常是主起落架支持、翼梁传力、燃油箱布置和发动机吊挂协调的关键部位。模型中机翼外形保持连续，前缘后掠角度较小，符合涡桨支线飞机强调低速升阻特性和巡航效率的思路。发动机短舱吊挂于机翼下方，短舱轴线与机翼保持规定间距，既保证螺旋桨旋转半径不与翼面、地面发生干涉，也为维护拆装、进气和排气留出空间。

　　尾段采用常规尾翼布局，垂直尾翼立于机身后上方，水平尾翼布置在垂尾下部附近，形成方向与俯仰稳定面。垂尾后缘方向舵和平尾后缘升降舵虽以外观简化方式表达，但整体分区能够体现气动操纵面的位置关系。尾翼与后机身的连接区需要承受气动载荷和机动载荷，建模时通过连续曲面过渡保持外形光顺，避免出现突变折面影响外观评审和后续流体分析前处理。前机身、客舱段、后机身和尾翼之间的比例关系清晰，可作为总体布置阶段检查重心范围、尾容量和停机姿态的参考。

　　起落架部分采用前三点式形式，前起落架位于驾驶舱下方，主起落架靠近机翼根部与机身交接区域。该布局在地面滑行、转弯和刹车过程中具有较好的稳定性，也是中小型客运飞机普遍采用的形式。模型中主起落架支柱、机轮和收放方向以简化结构呈现，实际设计时需要进一步校核起落架舱容积、轮胎外缘运动包络、支柱转轴位置、防扭臂布置以及收放机构与翼梁、框肋的干涉问题。停机状态下，机翼、发动机短舱、螺旋桨桨尖与地面之间的净空是外形建模中必须重点核对的边界，尤其在飞机带俯仰角或起落架压缩时，不能只依赖理想直线距离判断。

　　外形尺寸协调方面，模型强调整机长度、翼展、机身直径、垂尾高度和发动机短舱位置之间的比例。机身筒段长度决定旅客座位排数和服务设施布置，机翼展长影响升力面积与机场机位适应性，垂尾高度关系到方向稳定性和机库净空限制。客舱舷窗间距可作为座椅节距的外部参考，驾驶舱风挡角度则影响飞行员视野、前机身曲面成型和防鸟撞区域设计。对于结构设计人员而言，这类外观模型虽然不等同于详细工程数模，但能够快速建立整机包络，为后续框、梁、肋、长桁、蒙皮分区和系统管路走向提供基础空间。

　　在建模思路上，作品以整机展示为核心，先确立机身纵向轴线和翼面基准平面，再分别构建机身旋转体、机翼厚翼型曲面、尾翼安定面和发动机短舱，最后叠加舷窗、风挡、桨叶、起落架等细节特征。曲面建模时应保证机身对称面一致，左右机翼和尾翼具有相同的安装角与后缘位置；螺旋桨叶片属于细长构件，需要在桨盘平面内保持相位差，并与短舱前端保持同轴关系。若后续用于仿真或深化设计，可在现有外形基础上增加翼型剖面、控制翼面偏转、起落架收放机构、舱门开口和机身框段，使模型从外观展示逐步扩展为可用于总体协调和结构分析的数字样机。
