小型有刷直流驱动马达精细结构

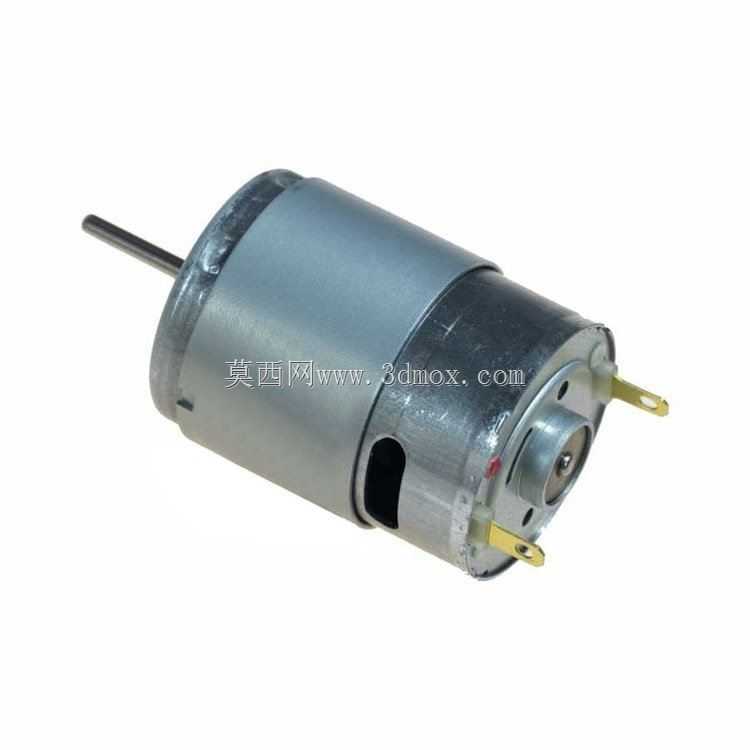

　　小型圆柱直流马达在消费电子、小型自动化执行机构和教学实验装置里属于非常常见的动力元件，这类零件看似结构简单，但在整机布局时却经常决定支架、齿轮箱、皮带轮和接线空间的边界。该模型围绕标准RS系列小型有刷电机的外形与内部装配关系进行还原，主体采用圆筒式机壳，前端设置端盖与输出轴，后端保留电刷、换向器和供电触片区域，能够帮助结构工程师在方案阶段快速确认动力件与周边零件的干涉关系。

　　从实际用途看，这类马达常用于玩具车、小型风扇、电动工具附件、家用小电器、模型传动机构以及低速实验平台。它的输出轴为细长圆柱轴，适合通过紧配、胶粘、卡簧或小齿轮传递扭矩；尾部两片弹性接线端子可直接焊接导线，也可配合弹片式触座实现快速装配。整机布局时，不能只关注电机本体直径，还要预留轴端连接长度、导线弯折半径、尾部端子插拔空间以及散热气流通道。

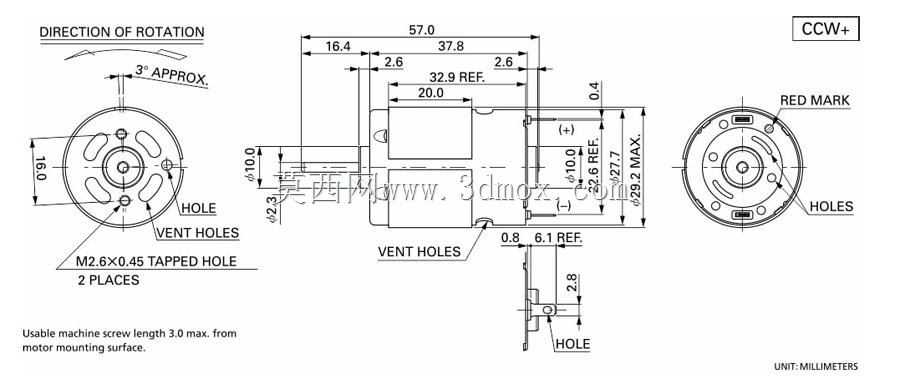

　　该电机的工作电压覆盖低压直流范围，空载转速较高，适合搭配减速箱使用。若直接驱动负载，启动瞬间电流会明显高于稳态空载电流，因此在电路板走线、电源裕量和开关器件选型上需要保留余量。模型中机壳、端盖、轴伸、接线片和通风缺口均有明确表达，外形直径约38mm，轴向主体长度约28mm，整体重量约73g，这些边界数据可用于支架孔位、夹持箍、减震胶圈和安装座的初步设计。

　　建模思路上，圆筒机壳可通过旋转特征生成主体，再叠加局部压槽、端面卷边和侧面开孔；前端盖与后端盖需要体现冲压金属件的层次感，尤其是端盖与机壳的扣合位置，不能做成简单平直拼接。输出轴应单独建立零件，保留轴心与装配基准，便于后续与联轴器、齿轮或带轮进行同轴约束。尾部供电触片呈薄片形态，建模时要注意折弯角度和伸出方向，它们在整机布线中往往比机壳更容易与外壳发生干涉。

　　有刷直流电机的结构核心在于定子磁体、转子绕组、换向器和电刷的配合。虽然外观模型主要服务于装配设计，但在表达时仍应让端盖、轴、机壳和触片之间保持合理层级。机壳侧面的开孔不仅是工艺特征，也与内部散热和碳刷维护空间有关；端部金属卷边用于固定端盖，承受一定轴向约束。安装设计中，如果设备存在振动，建议不要仅靠导线或端子承载电机，应使用环抱支架、端面定位槽或橡胶套固定圆柱本体。

　　在传动方案里，高转速小马达通常不适合直接承受较大径向载荷，输出轴上的齿轮或皮带轮应尽量靠近轴承位置，悬臂过长会增加轴承受力并带来噪声。若需要低速大扭矩，优先在电机前端布置行星齿轮箱或蜗杆减速机构，并在三维装配中校核轴伸长度是否足够。对于需要正反转的设备，电刷与换向器会持续磨损，尾部接线极性调换即可改变转向，但结构设计应保证维修更换时不必大面积拆解周边零件。

　　散热与电磁干扰也是应用中不可忽视的问题。小电机在堵转或重载时温升较快，密闭外壳内长期运行会降低磁体和电刷寿命；碳刷换向还可能产生电火花和噪声，敏感电路板应保持距离，必要时增加电容、电感或屏蔽措施。三维布局阶段把电机、导线、开关和控制板之间的空间提前留出，比后期靠钣金折弯或线束强行避让更可靠。

　　该模型适合用于小型设备的动力舱布置、电机夹持座设计、传动件同轴校核以及教学演示。对于结构设计人员来说，它的价值不在于复杂曲面，而在于把圆柱本体、轴伸、端盖、端子和通风孔这些真实装配约束完整呈现出来，使后续外壳、支架、齿轮箱和线束设计都能围绕明确的安装边界展开。
