5.5KW法兰式三相异步电动机结构

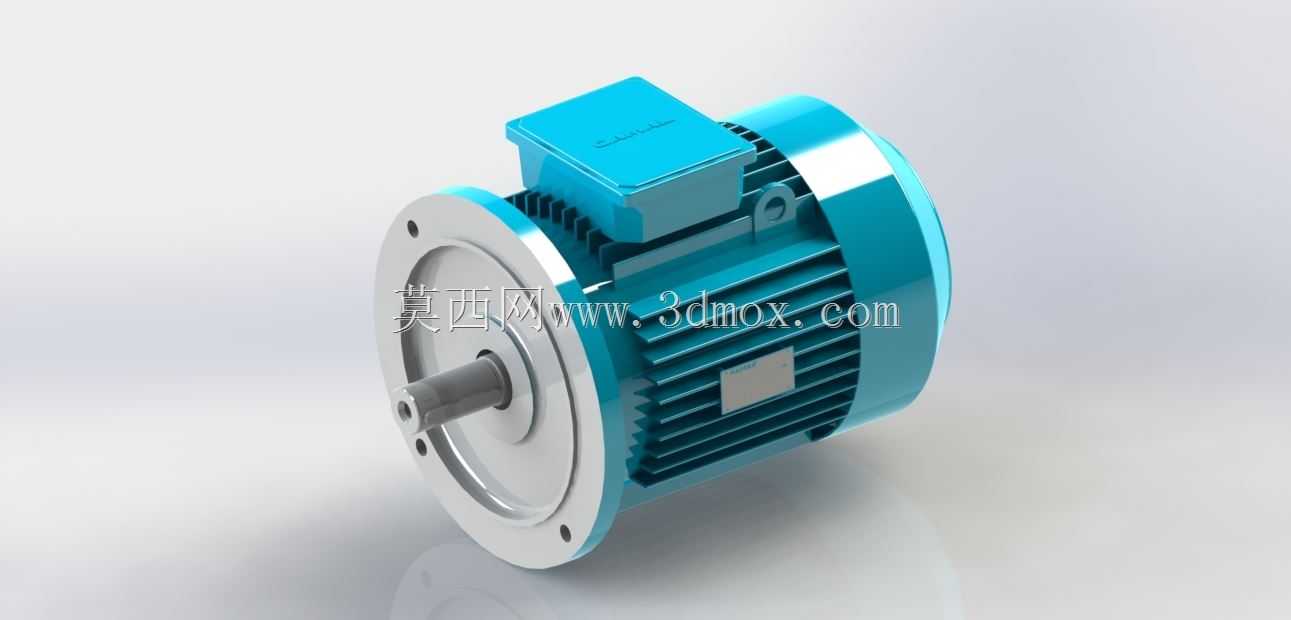

　　该模型还原的是B5法兰安装型式的封闭式三相异步电动机，功率档为5.5kW，同步转速对应1500rpm，即4极电机的常用转速区间。从结构呈现来看，模型把端盖法兰、机座散热筋、接线盒、输出轴、风罩等外部装配关系完整表达，适合用于设备总体布局中的干涉检查、安装空间校核以及动力部件选型示意。

　　在实际产线中，这类电机大量用于带减速机的输送设备、风机、泵组、小型机床和通用传动机构。B5法兰安装的特点是不靠底脚固定，而是利用前端盖圆形法兰直接贴合到被驱设备端面，再通过螺栓锁紧。这种方式对同轴度更友好，轴向占用长度相对紧凑，在齿轮减速机直联、立式泵安装以及空间受限的机架内部比较常见。模型中的法兰盘、止口和轴伸位置是建模时需要重点控制的区域，因为它们直接决定与负载端的配合边界。

　　机座外表面的散热筋并非装饰结构，其走向、高度和间距影响外壳散热面积。封闭式电机运行时，内部转子和定子产生的热量主要通过铁芯、机座和外部风扇形成热交换，因此三维布局中不能随意把散热筋周围空间堵死。接线盒位于机座上部，模型保留了盒体轮廓，这在电气布线阶段很关键：现场需要考虑电缆进线方向、接线盒开盖空间以及线缆弯曲半径，若设备机架或护罩距离过近，后期接线和维护会非常困难。

　　输出轴部分采用圆柱轴伸形式，轴端可见键槽与中心孔特征。选型和装配时，轴径、键槽尺寸、轴伸长度以及法兰止口直径必须与从动件匹配；若配合过长，会造成轴承额外受力，若配合过短，则可能出现传动不稳。模型把这些外部接口表达清楚，有利于工程师在总图阶段判断联轴器、带轮或减速机输入孔是否适配。

　　从建模思路看，这类模型应优先保证安装尺寸和外部包络准确，内部绕组、冲片等细节在设备布局阶段通常不必展开。机座、端盖、接线盒和风扇罩可按装配关系分层，便于后续出工程图或做简化模型。若用于仿真，还需在散热筋、法兰螺栓孔和轴承位附近保留足够几何特征，以便后续抽取中面或设置约束。整体而言，该模型适合作为通用机械设备三维布局中的动力源参考件，用于校核安装边界、轴高方向、接线维护空间和周边安全距离。
