数控机床手持脉冲发生器操作单元

　　这套手持操作单元是数控加工现场使用频率很高的人机交互部件，常见于立式加工中心、数控车床、雕铣机、磨床以及各类专机改造项目中。操作工在对刀、分中、首件试切和单步调试时，往往需要贴近工件或主轴观察位置，固定式操作面板距离加工区较远，视线与手部动作难以同步，手持盒正好弥补这一短板。

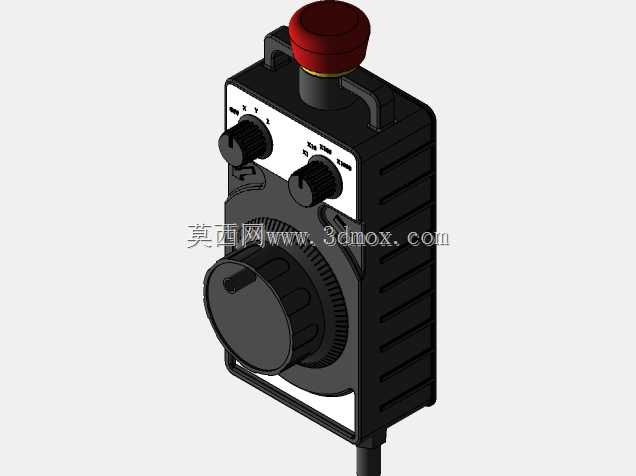

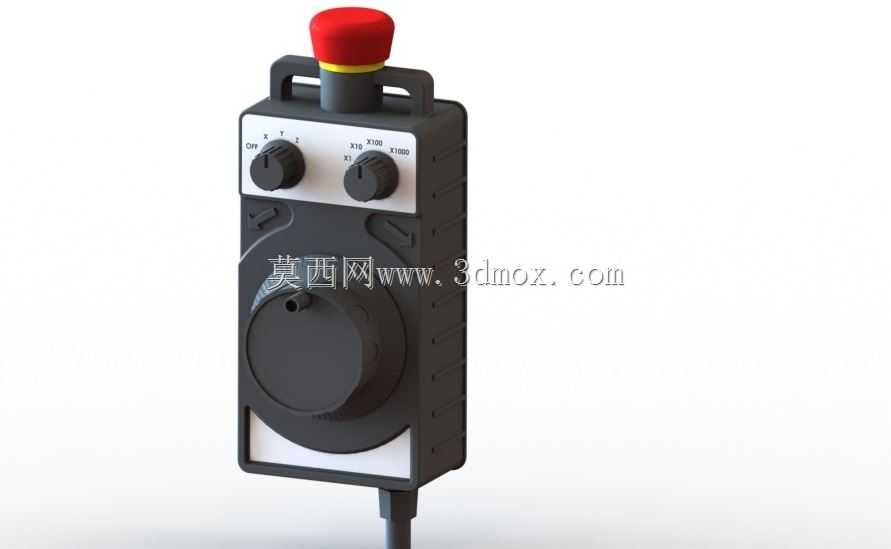

　　从结构上看，整机采用立式握持造型，外壳主体为深色工程塑料，正面控制面板以浅色区域区分功能区，顶部设置醒目的红色蘑菇头急停按钮，按钮下方带有黄色警示环。急停在调试场景中属于安全优先级最高的元件，遇到撞机风险、夹具松动或主轴异常时，操作者可直接拍断使能链路。顶部两侧预留挂耳结构，便于在设备闲置时通过挂钩悬挂，避免线缆拖地、盒体滚落或被切屑液污染。

　　面板左侧和右侧布置两只黑色旋转选择开关，分别用于轴选和倍率切换。轴选开关通常在X、Y、Z、第四轴之间切换，倍率开关则对应手摇脉冲的进给当量，例如×1、×10、×100等档位；实际对刀时先用小倍率逼近工件表面，确认坐标后再切换到较大倍率快速移动，能够兼顾安全性与调试效率。旋钮采用带刻度指示的圆柱帽，戴薄手套也能准确旋拧，表面滚花或开槽设计增加了摩擦力。

　　正面下方的大手轮是核心操作件，对应手摇脉冲发生器。手轮转动时输出脉冲信号给数控系统，系统按照选定轴和倍率驱动伺服轴做微量移动。手轮直径明显大于普通电位器旋钮，目的是让操作者获得稳定的握持力矩和清晰的刻度反馈；每格转动对应一个脉冲，配合倍率档位可实现微米级到毫米级的步进控制。手轮周围的面板留有足够避让空间，转动时不会与壳体边缘干涉。

　　壳体侧面设计有多条横向防滑筋，既增强握持稳定性，也提升塑料外壳的刚性。底部出线位置采用加强结构，电缆从下端集中引出，内部一般包含急停回路、轴选编码线、脉冲信号线、使能线以及屏蔽层。手持盒在车间内会随操作者来回移动，线缆反复弯折，因此出线口需要做防折保护；三维建模时应在底部预留护套长度和弯曲半径，避免装配后线缆根部硬折。

　　安装边界方面，这类手持盒不属于固定安装在机柜上的部件，设计重点在于手持空间、悬挂位置和线缆走线。外壳宽度需保证成人单手握持，厚度要容纳手轮编码器、旋钮开关、急停按钮和接线端子；背面可做轻微弧面过渡，减少长时间握持的压痕。若用于整机配套，通常在机床操作面板旁或防护门内侧设置挂钩，电缆沿拖链或支架引入电气柜，信号线与动力线分开走线以降低干扰。

　　建模过程中需要重点处理几个装配关系：急停按钮从面板上方穿装，螺母压紧位置与黄色警示环不能干涉；两只选择开关的轴芯长度要匹配面板厚度；大手轮背后连接编码器，编码器通过螺钉固定在壳体内部支柱上；前后壳之间采用螺钉柱与卡扣组合定位，保证接缝均匀。面板丝印区域应略低于周边或做平面界定，方便后期标注轴号、倍率和方向箭头。

　　在功能逻辑上，手持单元并不是独立执行机构，而是数控系统的手动输入终端。它把人的转动、选轴和急停动作转换成电信号，最终由PLC或CNC系统解析。结构设计需要同时照顾电气元件排布、操作手感、防护等级和维修可达性；内部走线应避开手轮旋转范围，接线端子尽量集中在底部区域，外壳预留维修螺钉，便于更换开关或编码器。

　　整体造型没有复杂曲面，难点在于小元件密集布置与人机细节。红色急停的高度、旋钮的操作扭矩、手轮的直径、壳体的防滑纹理、底部线缆的出线角度，都会直接影响现场使用。对于机床配套和自动化改造而言，这种手持脉冲盒虽体积不大，却承担着对刀、调试和紧急停机等关键任务，结构设计必须把安全、可靠和顺手放在首位。
