这套三维结构围绕一台车铣复合加工中心展开,建模的重点并不在于单个零件的精细刻画,而在于把整机外防护、加工腔体、主轴单元与刀塔布局之间的空间关系完整表达出来。对于从事机床设计或产线规划的工程师而言,这类模型最直接的价值,是在方案阶段就能判断设备落地后的占地边界、操作面朝向以及维护开口是否合理,而不必等到二维总图反复叠图后才发现干涉。

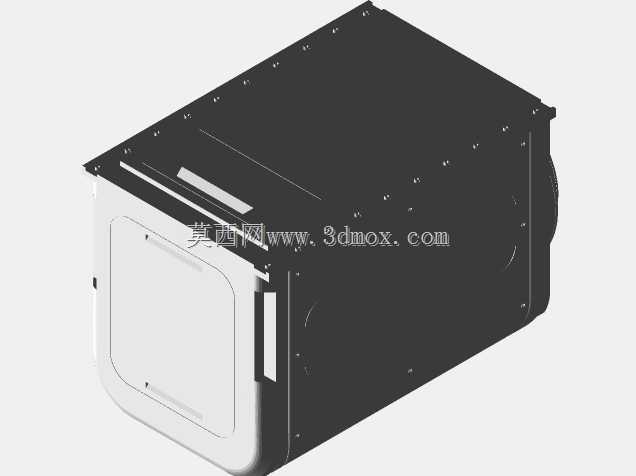

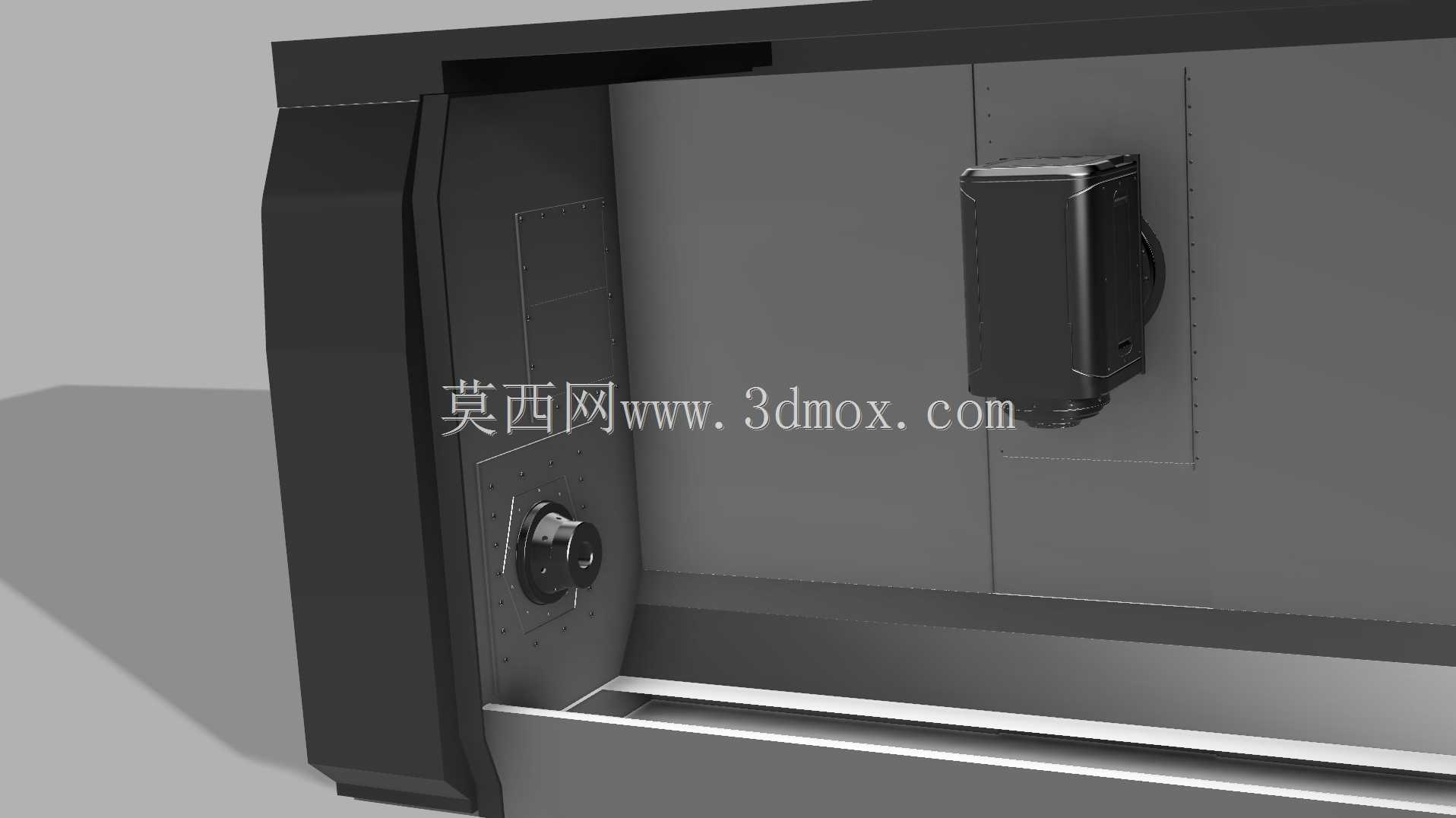

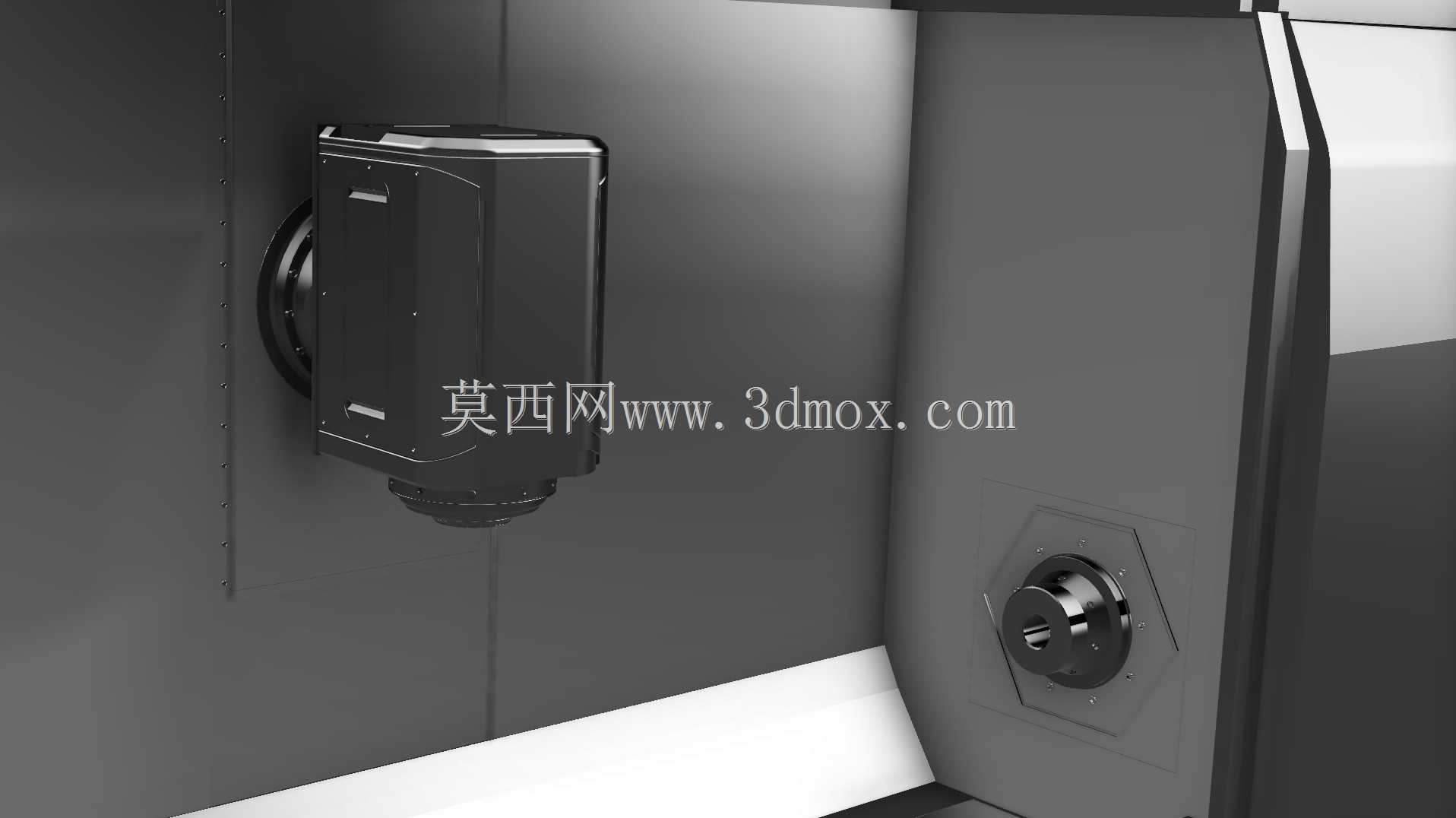

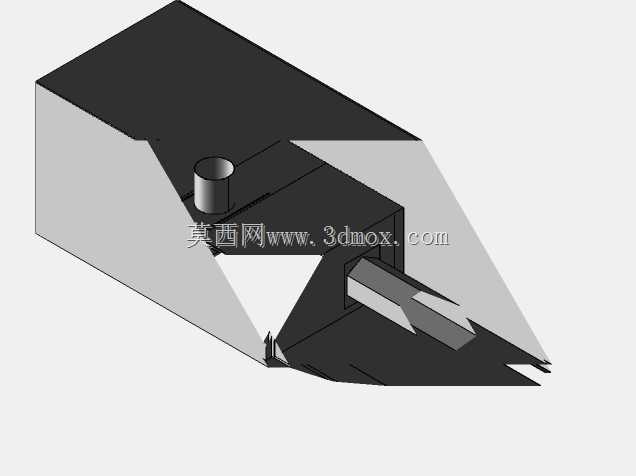

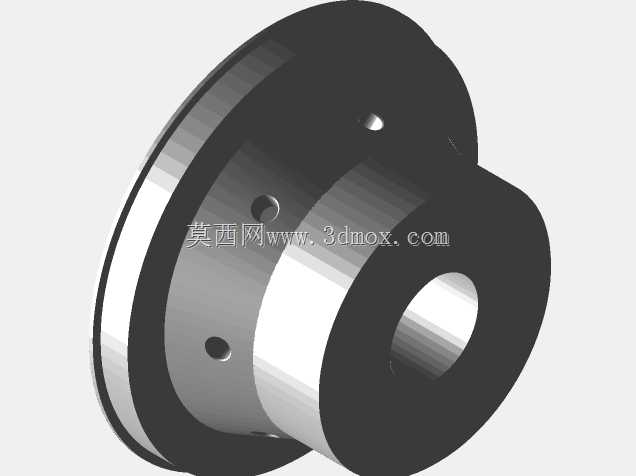

从结构上看,机床采用封闭式整体防护,正面设置大面积观察窗,便于加工过程中观察切屑飞溅与刀具状态,同时阻挡切削液和铝屑、钢屑外溢。防护侧板与顶部罩壳形成相对封闭的加工腔,这种布局在多轴车铣复合设备上比较常见——因为车铣复合往往同时具备车削主轴和铣削动力头,加工时刀具与工件的运动关系复杂,敞开式防护很难满足安全与防液要求。模型中可以看到腔体内部一侧布置有主轴或卡盘单元,另一侧对应动力刀塔或铣头位置,中间留出工件回转与换刀空间,这正是车铣复合区别于单纯数控车床或立式加工中心的地方。
在实际应用场景中,这类设备主要面向回转体与平面、孔系特征复合的零件加工,例如轴类零件上的偏心孔、端面铣削、径向动力刀位加工,以及小型复杂盘套类零件的一次装夹完成多工序。车间选型时,工艺人员关心的是最大回转直径、最大加工长度、主轴通孔、动力刀位数量以及Y轴行程,而结构工程师在建模时则需要把这些参数转化为防护内腔尺寸、门体开启高度和排屑器接口位置。模型在外观上把正面操作门、侧向检修口和顶部吊装区域做了区分,这些细节直接对应设备进场后的日常使用:操作门用于上下料,侧开口用于维护刀塔和丝杠,顶部则需预留吊装横梁或电控箱散热空间。
设计思路上,整机防护并非简单的钣金包覆,而是要兼顾刚性、密封与人机工程。观察窗边框需要有足够厚度以承受切削液冲击和防止窗板变形;门体导轨通常布置在上部或下部,模型中门体滑动区域的留白就是为导轨、拖链和密封条预留的安装边界。防护内壁靠近切削区的位置往往需要双层结构或可更换的不锈钢挡板,因为高速切屑长期冲刷会磨损普通钢板。底部则要考虑排屑机衔接和切削液回流,底盘通常做成漏斗形并向排屑口倾斜,这些在整机外观模型中虽然不一定全部细化,但外形轮廓必须把底盘高度和排屑器侧向拉出的空间预留出来。
从安装边界看,车铣复合设备属于中重型机床,整机占地长宽、地脚螺栓分布、前方开门空间和后方维修距离都需要在厂房布局阶段明确。模型正面操作区前方应留出不小于门体全开行程加操作人员站位的距离,后侧电控柜和液压站位置要保证散热与检修开门,上方则需考虑行车吊物高度。若设备配有自动棒料机或送料架,主轴一侧还要额外延伸棒料通过的长度空间,这些边界条件在三维总装中比二维图纸更容易直观核对。
建模表达上,整机以钣金防护、观察窗、内部主轴箱和刀塔等大部件为主,适合用于设备方案展示、车间布局干涉检查以及加工仿真前的环境搭建。对于需要做CAM模拟的使用者,外防护模型可以帮助验证换刀动作、尾座进退和大型工件装夹时是否会与门体、腔体发生碰撞;对于结构设计人员,则可以在此基础上继续细化门板铰链、密封条、螺钉固定位、观察窗玻璃厚度以及切削液管路走向。整体来看,这台车铣复合模型抓住了机床整机设计中最容易被忽视的防护与空间布局问题,把加工腔体、操作面和外部轮廓之间的关系交代清楚,为后续详细设计、产线布置和加工仿真提供了一个可复用的整机基础。
