小型内螺纹直通球阀三维结构设计

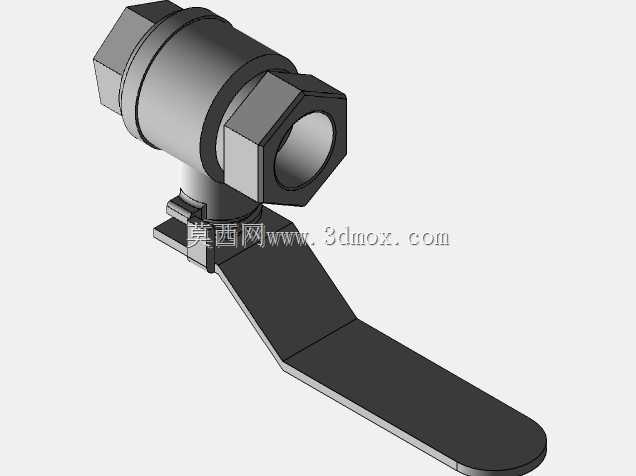

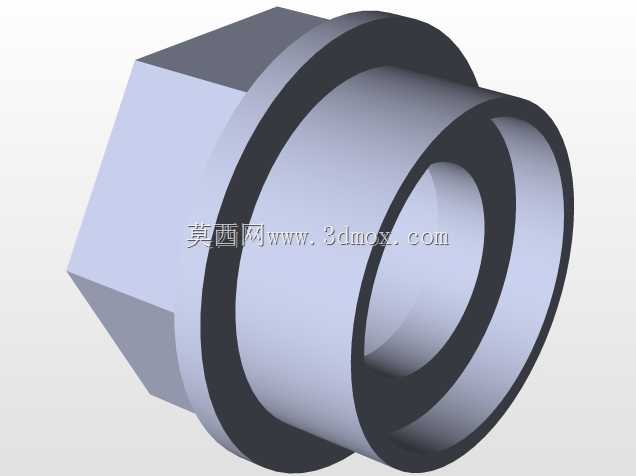

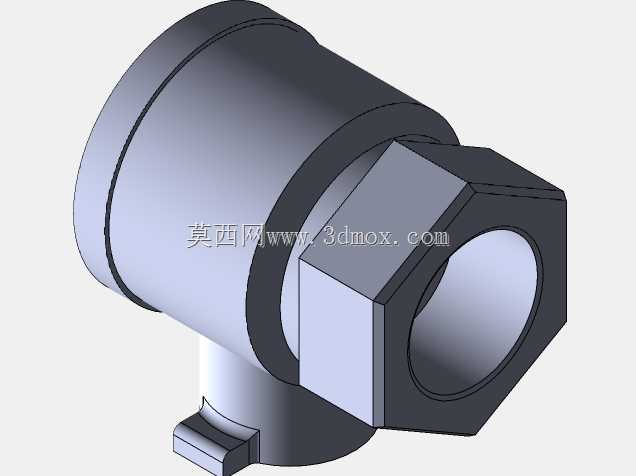

　　这款小型直通球阀的三维结构，主要面向小口径流体管路的通断控制场景，常见于实验台气路、小型供水支管、气动设备支路以及化工取样管路中，用来快速截断或导通介质流路。模型完整呈现了阀体、球芯、阀杆、扳动手柄、端部连接螺纹以及密封配合区域的结构关系，可直接用于管路布局干涉检查、操作空间校核以及非标设备的阀件选型比对。从实际使用角度看，这类球阀依靠带通孔的球形阀芯在阀体内旋转90度实现启闭，手柄与流道平行时为全开状态，垂直时为全关状态，操作人员无需额外工具即可快速切换状态，流阻接近直通管路，全开状态下不会对介质造成明显节流，也不容易在腔体内积存残留介质。结构设计上，阀体采用一体式锻压或压铸成型思路，两端内螺纹接口直接与对应规格的外螺纹管件旋合，

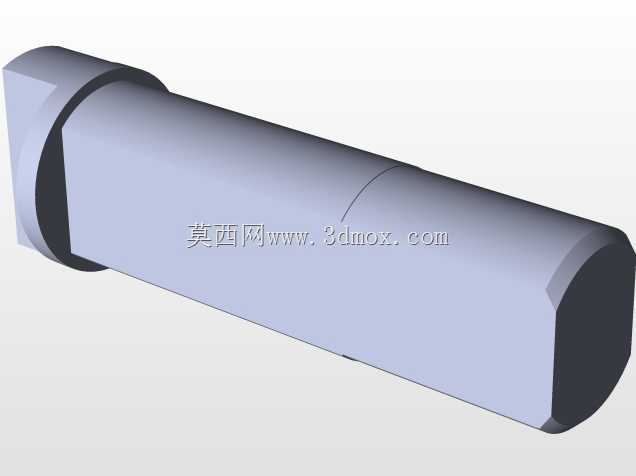

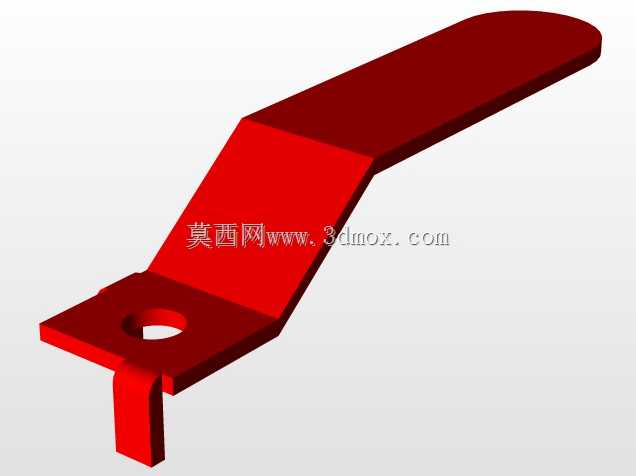

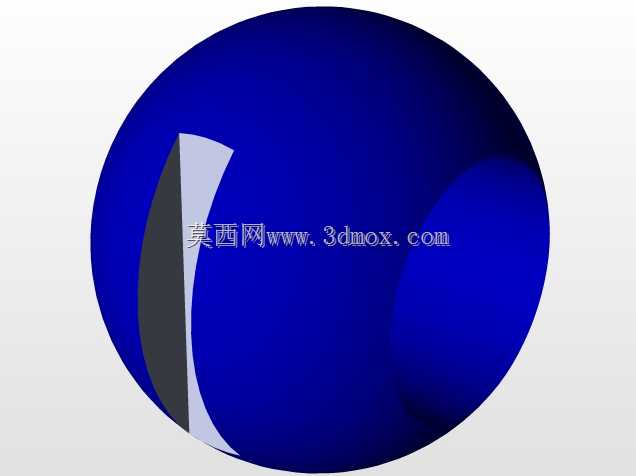

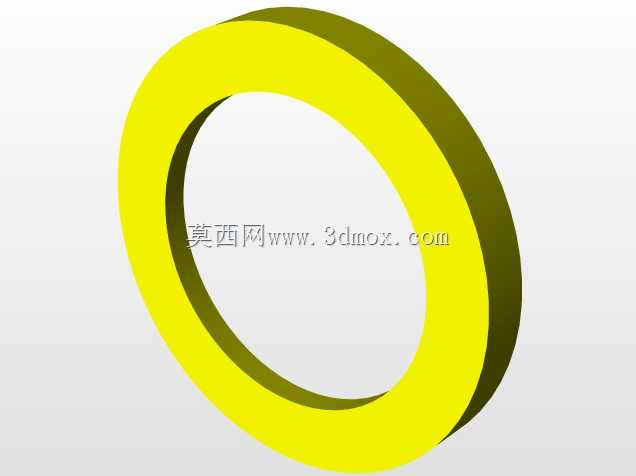

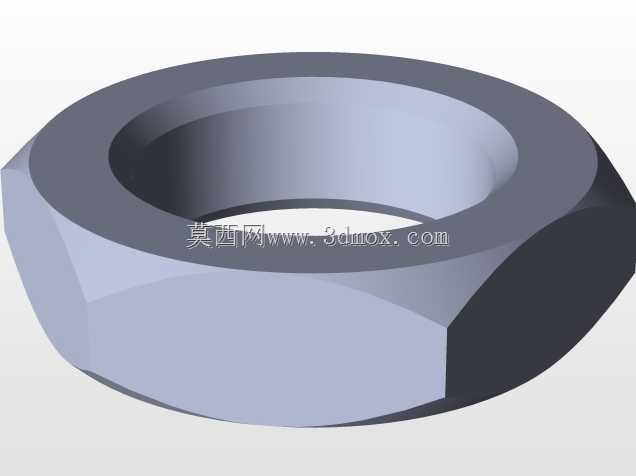

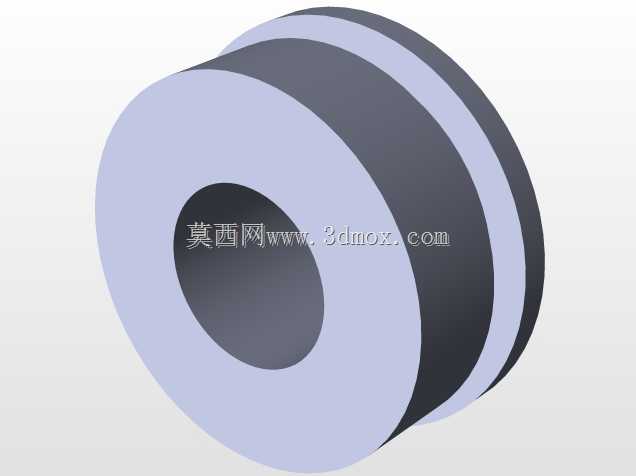

　　安装时无需额外焊接法兰，适合空间紧凑的轻型管路。球芯与阀体之间设置密封座，依靠装配预紧力贴合球面，在低压水、压缩空气、惰性气体等常规介质下可保持可靠密封；阀杆从阀体上部穿出，通过扁位与球芯配合传递扭矩，杆部设置轴向定位结构，避免操作时阀杆被内压顶出。手柄采用扁平杠杆式造型，长度按人手扳动所需力矩设定，既保证启闭时省力，也能通过手柄方位直观判断阀门当前开关状态，避免设备维护时误判。建模时需要重点控制几个边界：两端螺纹的同轴度直接影响管路安装后的应力状态，若同轴度偏差过大，拧紧后阀体容易承受额外弯矩；球芯通孔直径与公称通径保持一致，才能保证全开时流道无突变；阀杆旋转中心与球芯中心必须重合，否则会出现卡滞或密封偏磨。

　　手柄的摆动半径要纳入安装边界校核，在贴近墙板、机架或并排布置多只阀门时，要预留足够的手指操作空间，避免手柄被周边构件挡住而无法旋转90度。端部螺纹的有效旋合长度、阀体六角或外轮廓尺寸也要符合常规扳手操作空间，方便现场装拆。该结构没有复杂的电动或气动执行部件，整体零件数量少，维护时只需拆开上部压盖即可更换密封件或检查球芯表面状态，适合对成本敏感、操作频次中等、要求快速启闭的场合。三维建模过程中对密封槽位置、阀杆扁位、手柄限位面以及螺纹收尾区域都做了实体表达，能够帮助设计人员在装配阶段验证阀门与软管接头、钢管、泵接口等周边元件的位置关系，也可作为后续派生不同通径、不同连接形式球阀结构的基础参考。
