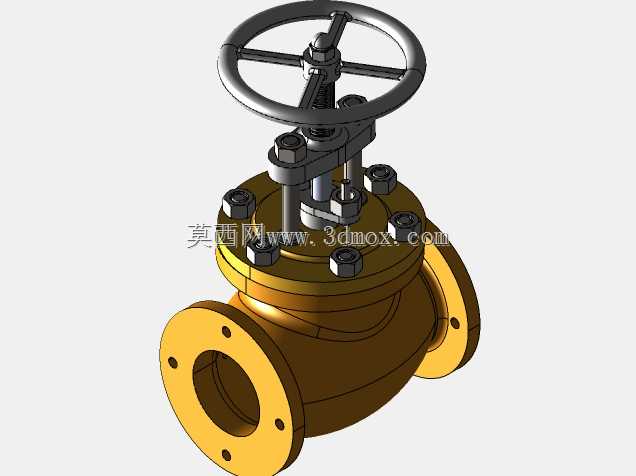

法兰连接直通式截止阀三维结构

　　该结构围绕管路系统中常见的截断与调节需求展开，采用法兰连接的直通式阀体布局，适用于水、油、蒸汽及部分中性工艺介质的输送管线。现场布置时，阀门通常安装在泵出口、设备进出口、分支管线或需要检修隔离的管段上，依靠手轮驱动阀杆升降，使阀瓣靠近或离开阀座密封面，从而实现管路通断，并可在一定范围内对流量进行节流控制。与球阀类快速启闭件相比，截止阀的启闭行程较长，密封面接触过程更平缓，在频繁操作、需要较高密封可靠性以及承受一定压差的工况中更便于维护。

　　建模时先从阀体流道入手，入口与出口保持同轴，内腔采用下进上出的转折流道，介质流经阀瓣下方后改变方向，再从另一侧法兰流出。这种流道形式会带来一定阻力，但也使阀瓣受力方向与阀杆轴线基本一致，关闭时可借助介质压力辅助密封。阀体中部设置阀盖安装面，周向布置螺栓孔，阀盖通过多组六角螺栓与阀体压紧，中间预留垫片位置，用于保证中腔密封。法兰端面上的螺栓孔按圆周均布，孔位、法兰外径、密封面凸台和流道内径需要协同确定，避免安装时与相邻管道法兰、螺栓扳手空间或保温层发生干涉。

　　上部操作机构以手轮、阀杆、阀瓣和压盖为核心。手轮采用轮缘、轮辐和轮毂组合结构，旋转时通过阀杆梯形螺纹将圆周运动转换为直线升降。阀杆穿过阀盖填料腔，填料区域由压盖和紧固件压紧，形成动密封，既允许阀杆上下动作，又减少介质沿杆部外漏的可能。阀瓣位于阀杆下端，闭合时与阀座密封面贴合；开启后阀瓣抬升至阀盖下方腔体，流道截面逐渐增大。结构设计中需要关注阀瓣最大开启高度，若提升空间不足，会造成流通能力下降；若阀杆过长，则会增加整体高度和操作所需空间。

　　从外形边界看，模型的主要占用空间由横向法兰间距和顶部手轮高度共同决定。横向尺寸需满足管道法兰对接，法兰外圆附近要预留穿螺栓和拧紧工具的空间；竖直方向则要保证手轮旋转不受管道、桥架、墙体或设备外壳影响。手轮直径与操作力矩相关，直径过小会使手动关闭费力，直径过大则容易增加侧向碰撞风险。对于成排布置的阀组，还应核对相邻阀门手轮之间的净距，保证操作人员能够站立施力，并在检修时拆卸阀盖螺栓、取出阀杆和更换填料。

　　密封结构是该类阀门建模和选型的重点。阀体与阀盖之间属于静密封，依靠结合面加工精度、垫片压缩量和螺栓预紧力实现密封；阀杆与阀盖之间属于填料密封，需要在压盖压紧量和阀杆动作灵活性之间取得平衡；阀瓣与阀座之间为启闭密封面，其角度、同轴度和闭合行程直接影响关闭性能。三维结构中可以清楚看到密封面位于流道转折处，阀瓣沿阀杆轴线运动，避免侧向偏载。若用于温差较大的管线，还应在模型审查阶段考虑阀体、阀盖和螺栓因材料热膨胀差异带来的预紧力变化。

　　在装配关系上，手轮与阀杆顶部通过螺母轴向固定，阀杆螺纹段与阀盖或支架上的内螺纹配合，旋转手轮时阀杆不应随动，而是稳定升降。阀瓣与阀杆下端多采用可活动连接，使阀瓣在接触阀座时具有轻微自适应能力，有利于密封面均匀贴合。阀体两侧法兰与管道对接后，阀门承受管线拉压、弯曲和热位移影响，因此安装边界不能只看阀门本体长度，还要把配对法兰、垫片、螺栓伸出长度以及管道保温外径纳入校核。

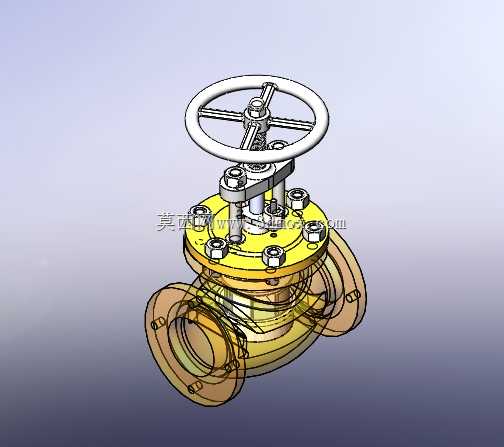

　　该三维结构完整表达了阀体、阀盖、法兰、螺栓、阀杆、手轮、填料压盖和内部阀瓣的相对位置，适合用于管路布置审查、操作空间校核、维修拆装演示以及阀门原理学习。对结构设计人员而言，可在此基础上调整公称通径、法兰规格、阀杆行程和手轮尺寸；对设备选型人员而言，可直观判断阀门安装高度、检修方向和管道间距；对建模人员而言，该件兼顾铸造外形、机加工密封面、标准紧固件和运动机构，是理解通用截断类阀门结构的典型实例。
