锻造模切机工装模体三维结构

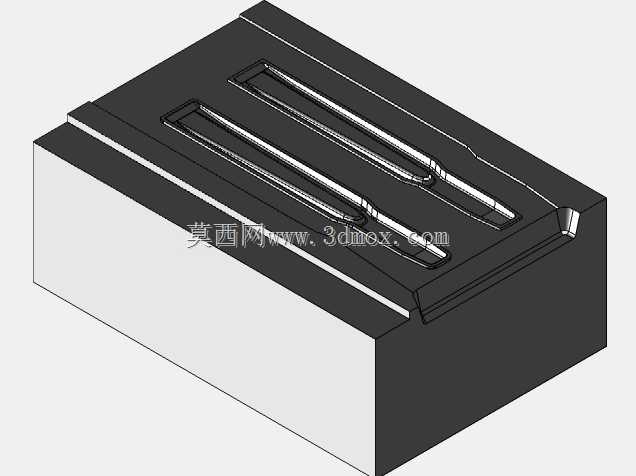

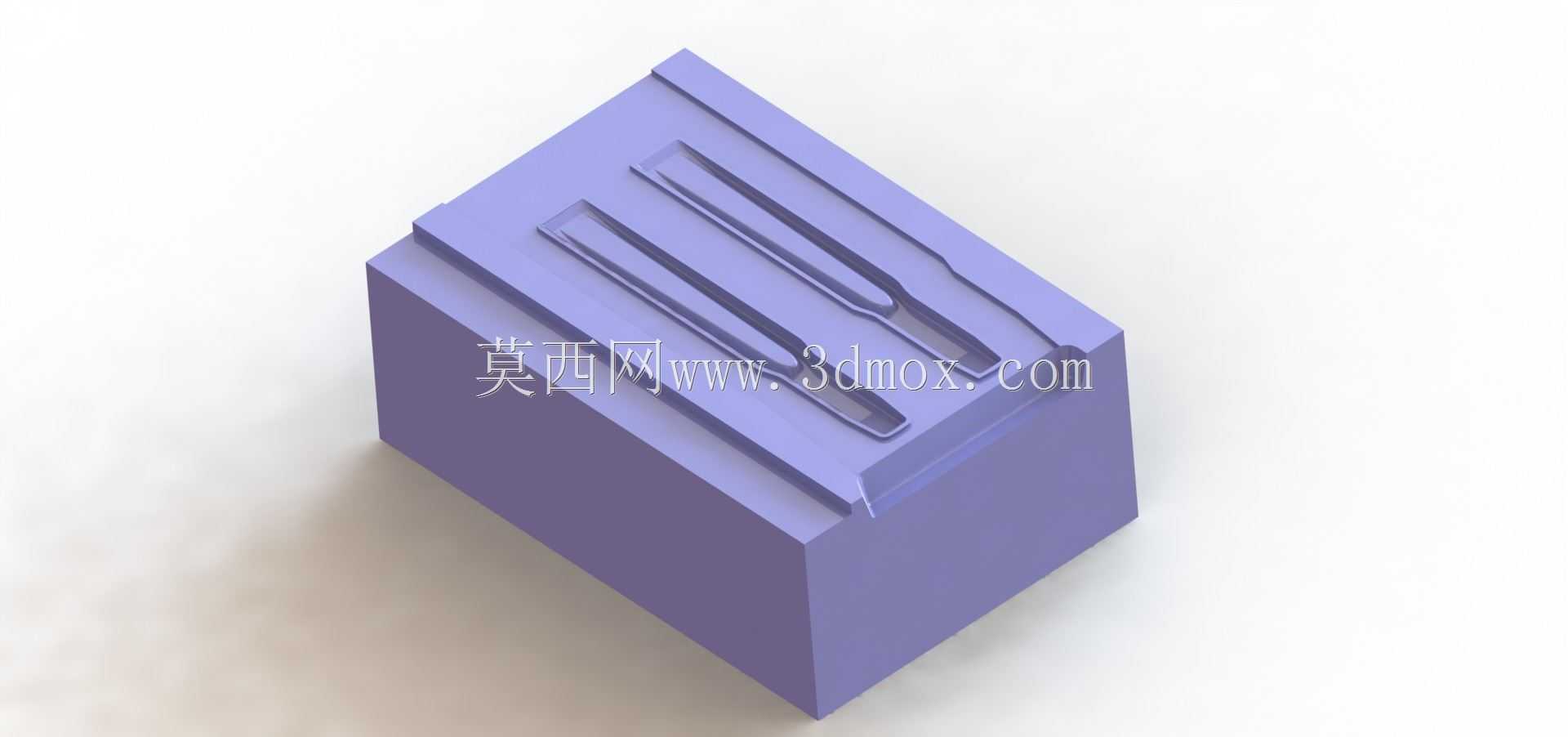

　　该模型呈现的是锻造生产线上用于模切工序的块状模体结构，整体为规整的长方体钢制模座形态，顶面加工出三组平行的长槽型刃口型腔，对应锻件飞边冲切的工作位。在实际锻造车间场景中，这类模体安装在机械压力机或液压机的滑块与工作台之间，上游辊锻、模锻工位输出的带飞边锻件，由人工或步进梁机械手移送至该模体定位面，压力机滑块下行时，模体上的切边刃口沿锻件分模面将多余的飞边废料与成品锻件分离，是锻造后精整工序的核心工装部件。

　　从结构设计思路来看，模体采用整体方块式布局，首先保证了受压状态下的刚性：模切作业时冲切力沿模体高度方向垂直传递，厚实的基体可以避免刃口区域受偏载产生挠曲变形，三组并行型腔的排布方式，既可以适配同一款长杆类锻件的多工位同步切边，也能够在一次滑块行程内完成三个相同锻件的飞边切除，大幅提升单机节拍。顶面的槽型型腔并非简单通槽，槽底设置了与锻件外形贴合的支撑型面，冲切时锻件本体被型面完全承托，仅飞边部分悬露在刃口外侧，能够防止切边过程中锻件受压变形，保证成品尺寸精度。

　　外形与安装边界方面，模体长宽高比例接近紧凑的立方块，底面为完整平面，可直接贴合压力机工作台面，通过压板或模柄孔完成固定，无需额外复杂安装底座；侧面预留的基准平面可作为加工时的找正基准，也方便在设备上快速对中，保证上下模刃口的间隙均匀。刃口区域沿槽体边缘做了连续的凸起强化结构，对应模具钢热处理后的高硬度工作带，长期承受冲击载荷时不易崩刃；槽体之间保留的加强筋宽度经过受力核算，既避免了相邻槽位间距过小导致模体开裂，也尽可能压缩了模体整体占用空间，适配中小型压力机的工作台安装尺寸。

　　在功能特性上，该模体属于热锻切边工装，工作时会接触刚完成模锻的高温锻件，因此型面的避让间隙设计兼顾了热胀量：常温加工出的型腔尺寸略大于锻件冷却后的理论外形，高温锻件放入时不会卡滞，冲切完成后成品可顺利从上方取出，飞边废料则沿模体侧面的滑落通道排出，可配套线下废料输送链集中收集。模体的边角位置做了倒角处理，减少车间吊装、转运过程中的磕碰损伤，也避免应力集中导致的模体开裂。对于结构设计人员而言，该三维结构完整还原了切边模模体的型腔排布、受力基体与安装接口关系，可直接用于锻造工装的结构校核、压力机选型匹配以及模切工序的布局规划，在手动切边线、自动化锻造连线的工装设计中都具备明确的参考价值，能够帮助设计者快速核对刃口行程、封闭高度与设备参数的匹配关系，减少工装试制阶段的反复调整工作量。
