手动木工斜切锯台架结构设计

　　这套手动木工斜切切割设备的三维结构，面向小型木工作坊、家装现场、手工家具打样以及教学实训场景搭建，核心用途是完成实木方料、细木工板条、装饰线条、塑料型材的定长切断与多角度斜切加工，在没有动力供电的野外作业、临时展位搭建、手工木工教学场景中，可替代电动斜切锯完成低噪音、无粉尘飞溅的精密切割作业，也可作为工装夹具固定手锯完成批量小件的统一切割，避免手持锯切时走线偏移、切面倾斜的问题。

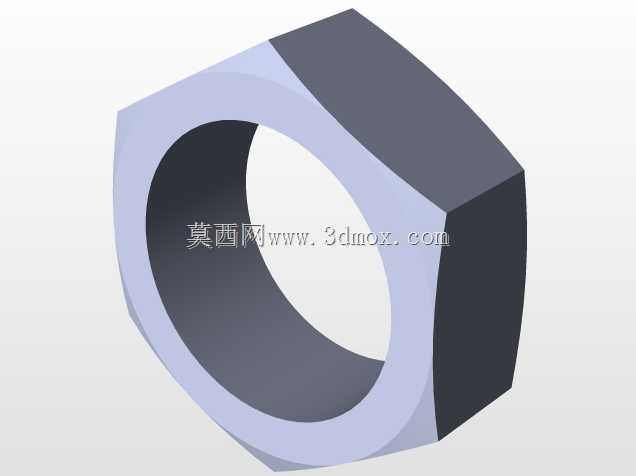

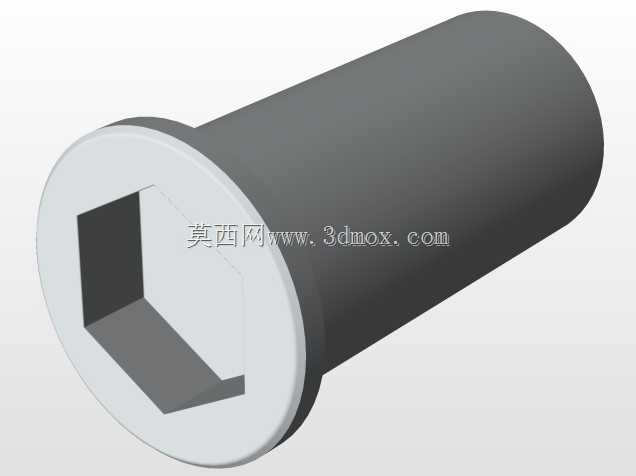

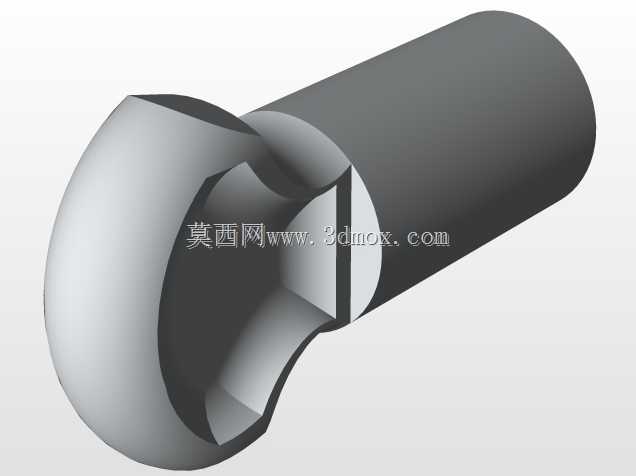

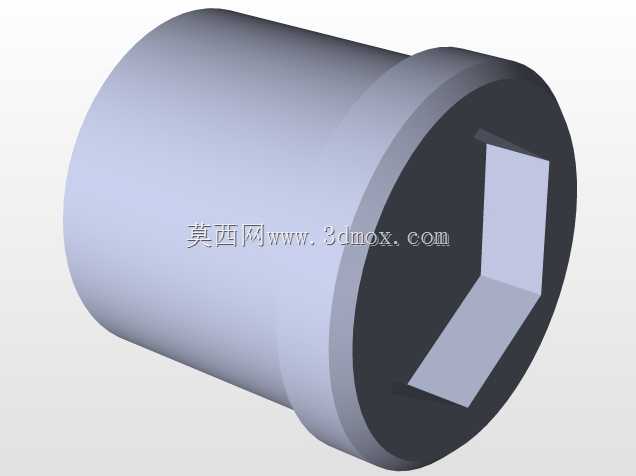

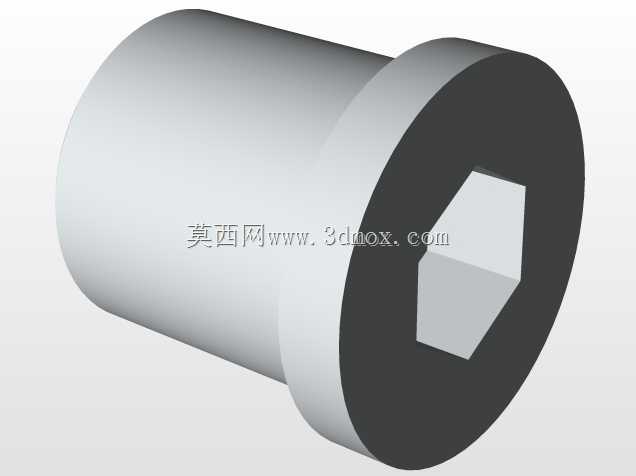

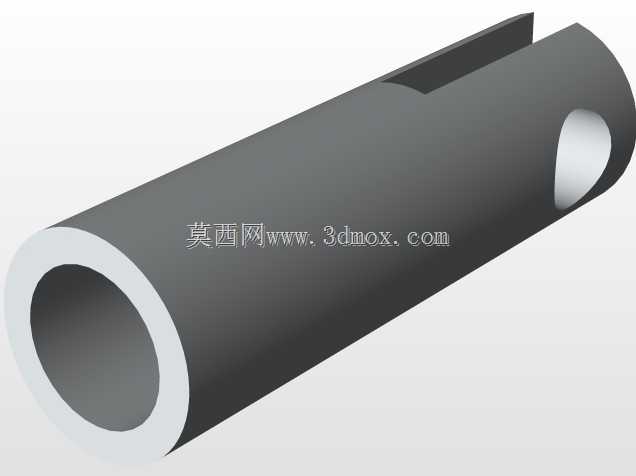

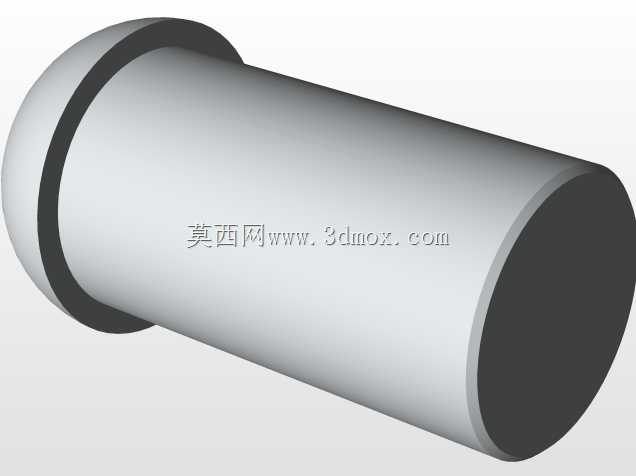

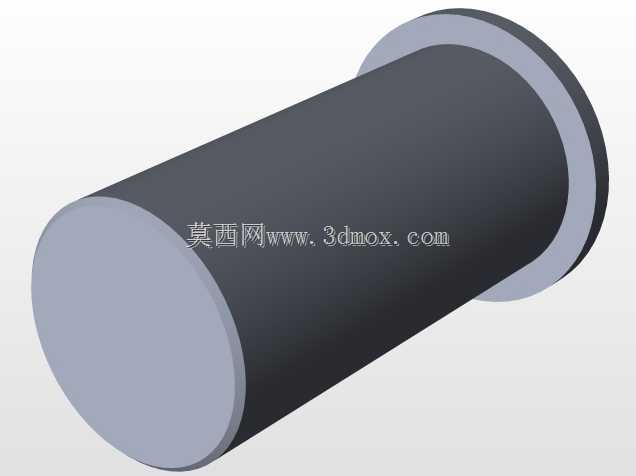

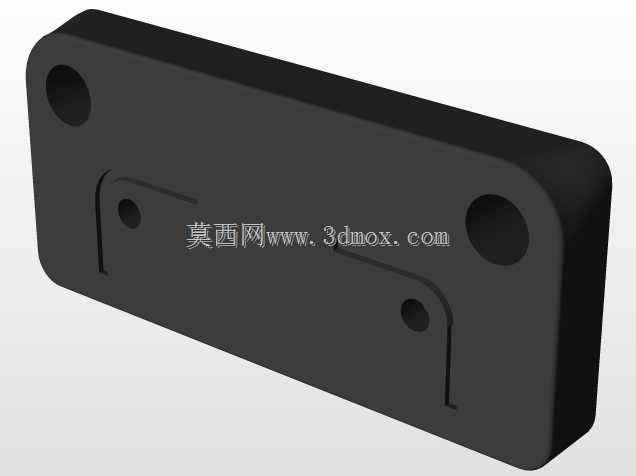

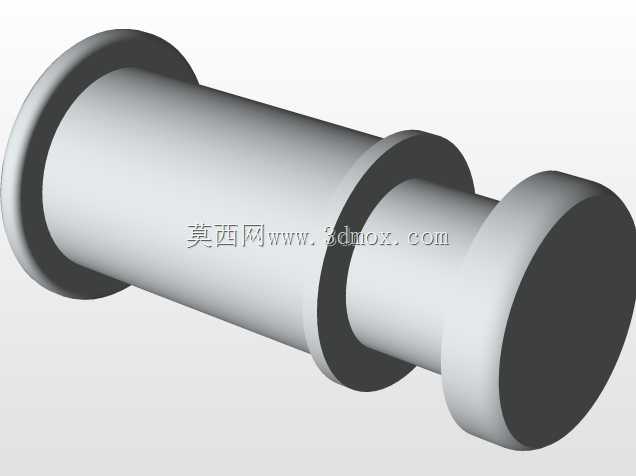

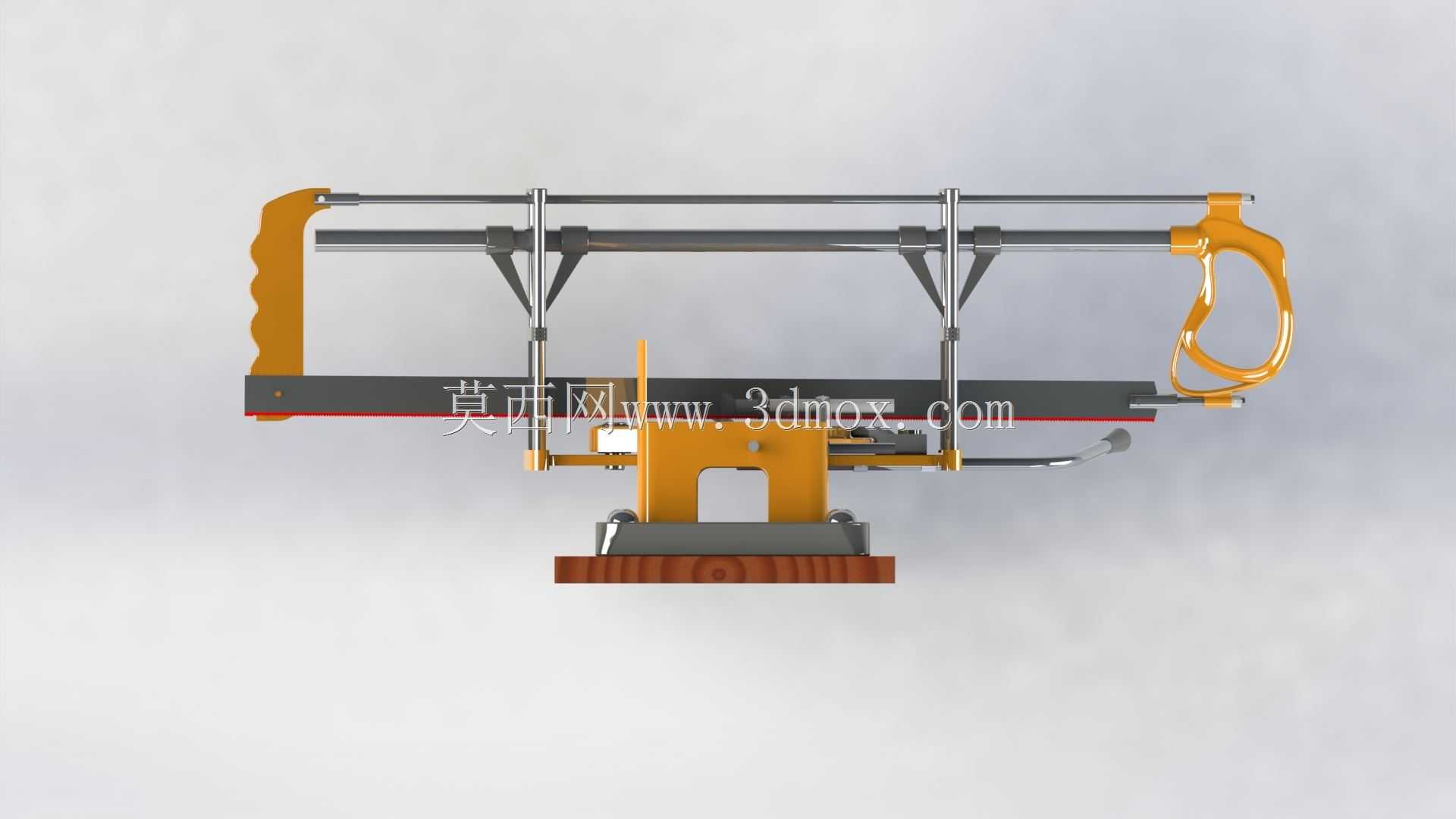

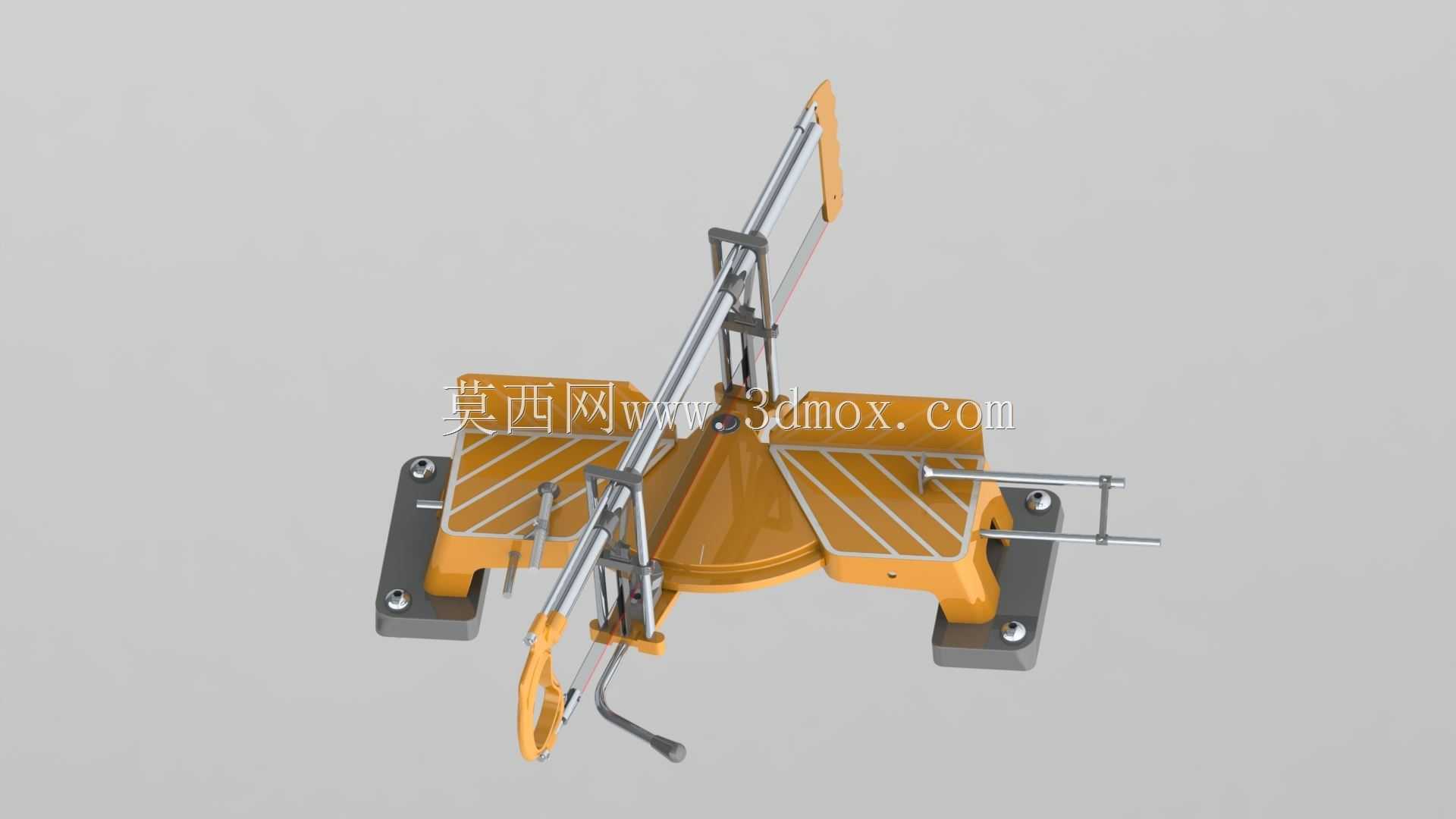

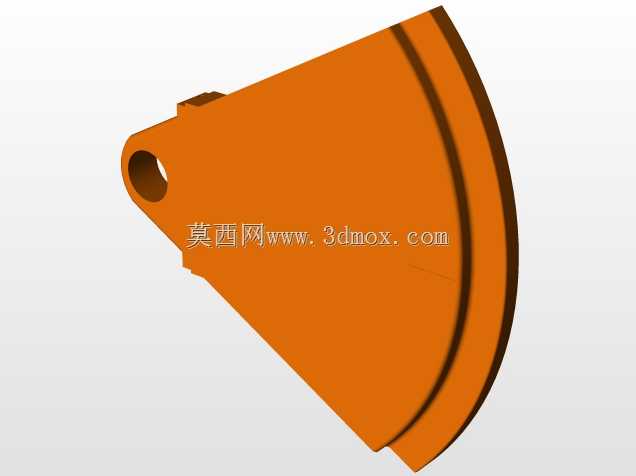

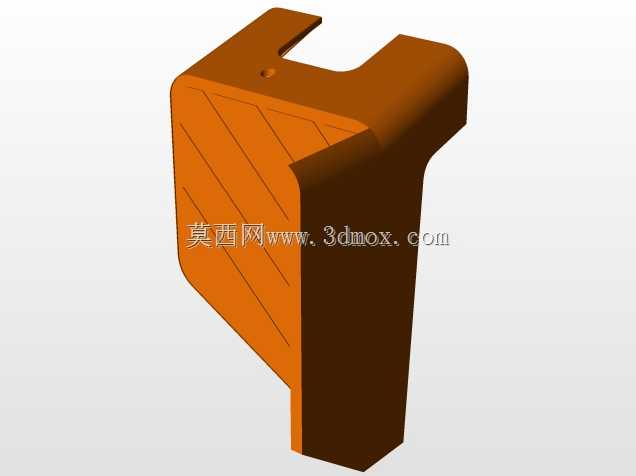

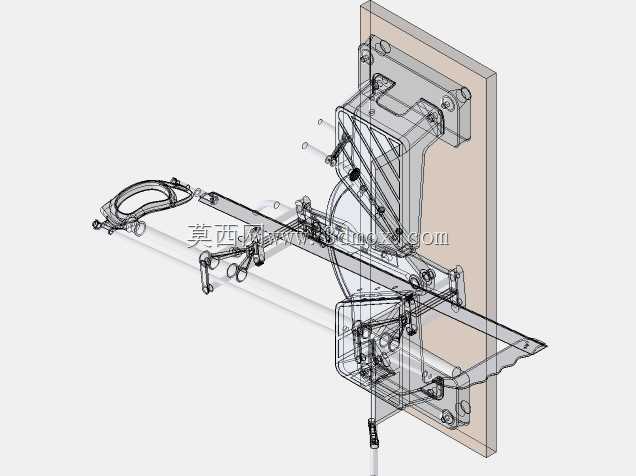

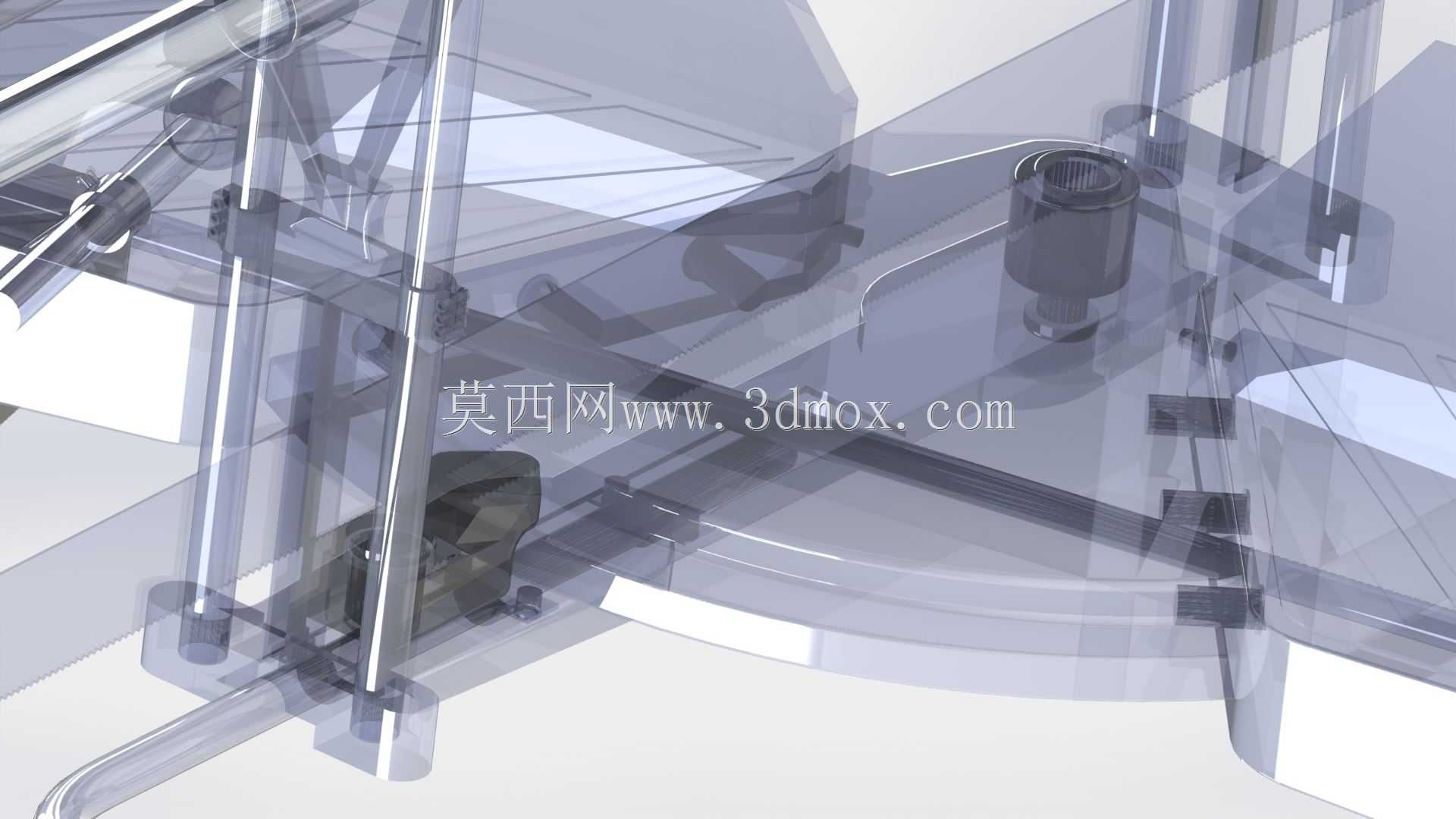

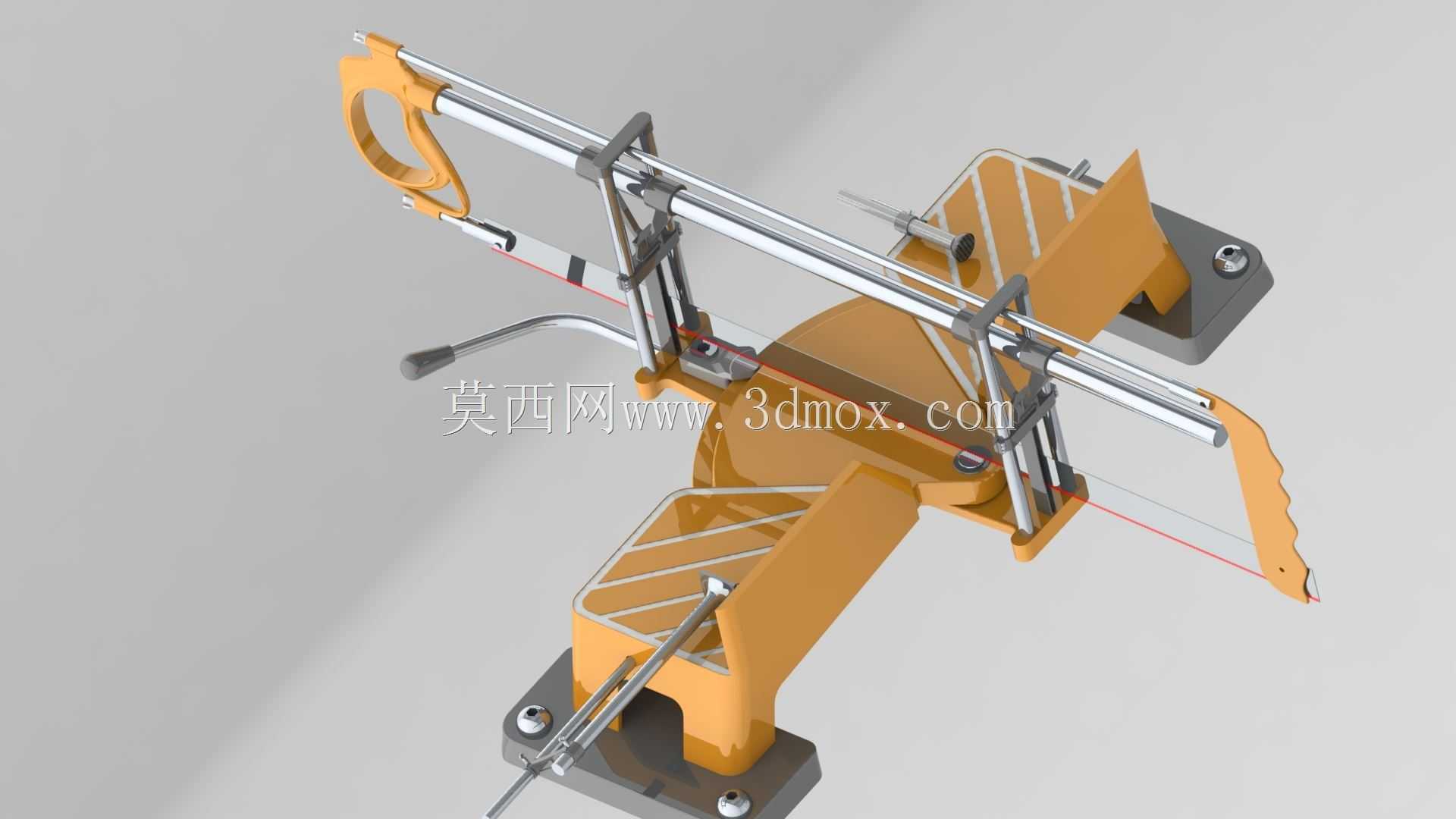

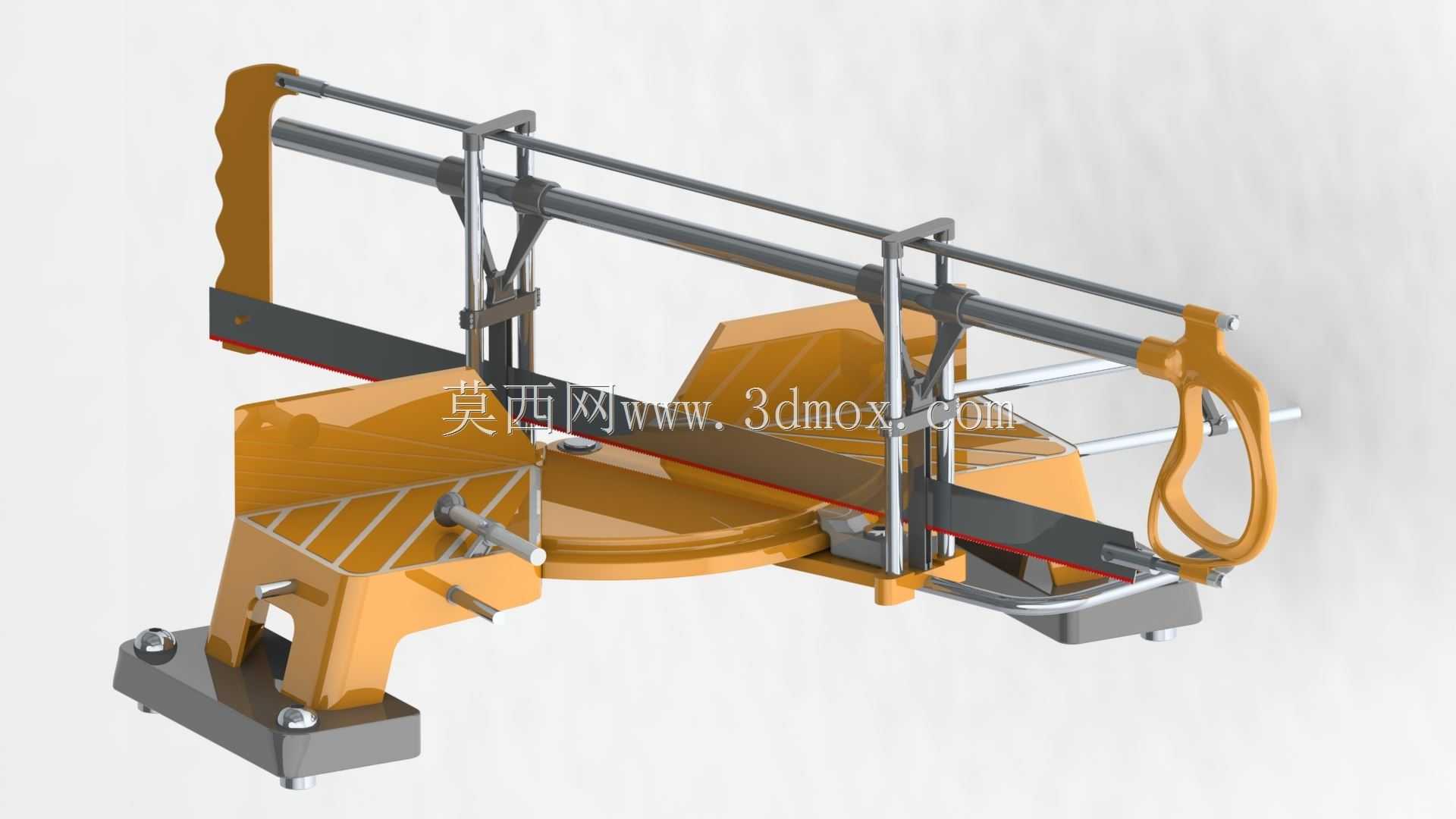

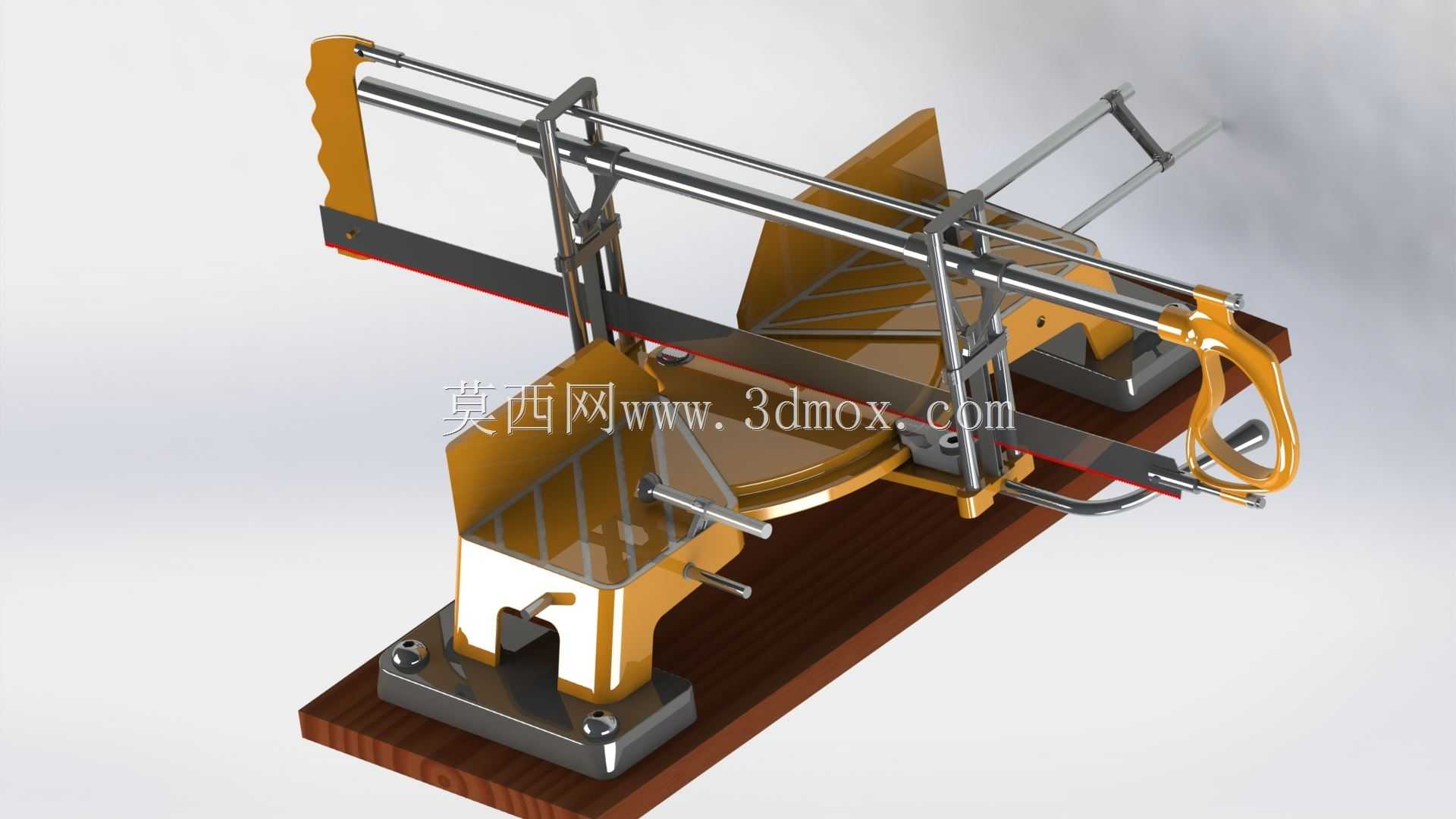

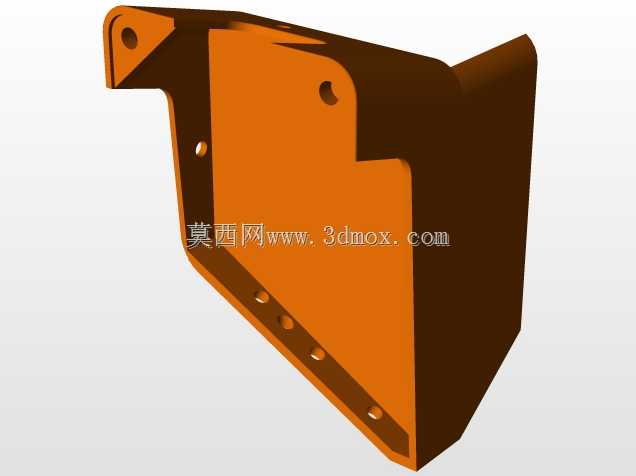

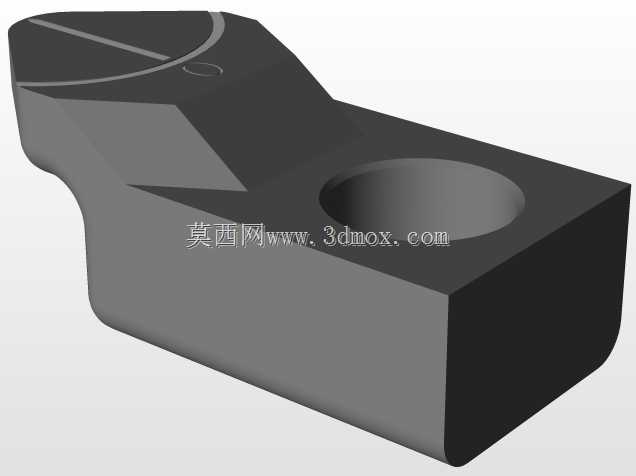

　　从整机结构布局来看，设备底部采用铸铁质感的厚重支撑底座，底座四角预留安装孔位，可直接通过膨胀螺栓固定在木工工作台面或者落地支架上，底座整体长宽尺寸控制在常见台式斜切锯的安装边界范围内，台面旋转中心与底座支撑脚的受力点完全重合，锯切时产生的下压力直接传递到工作台面，不会出现台架翘动的问题。中部的旋转工作台带角度刻度盘，盘面加工有定位卡槽与锁紧手柄，可在0度到45度甚至更大转角范围内快速锁定切割角度，台面上的靠尺导向面经过平面度校验，工件贴紧靠尺后即可保证切割端面与工件侧边的夹角精度，不需要每次划线找正。

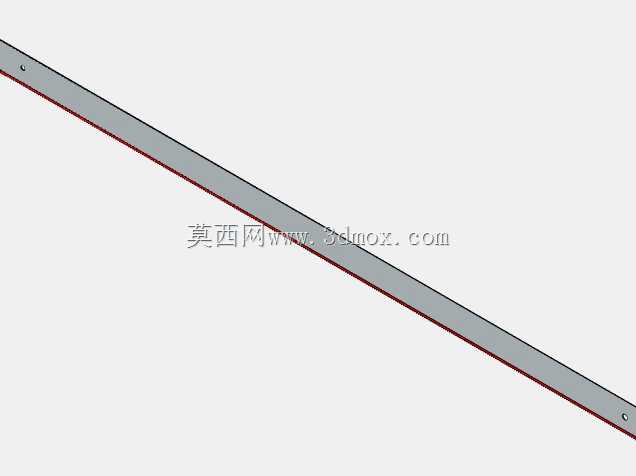

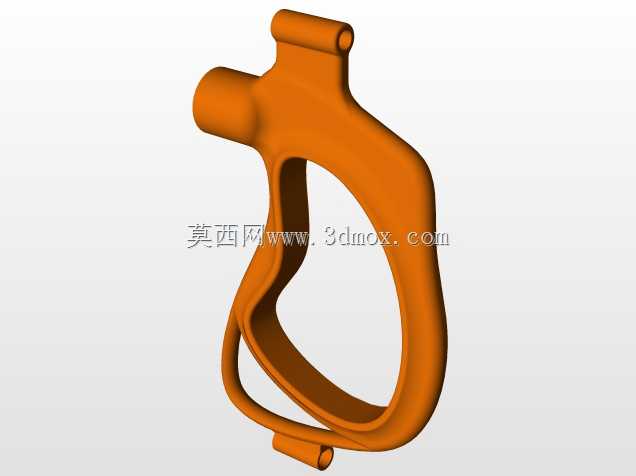

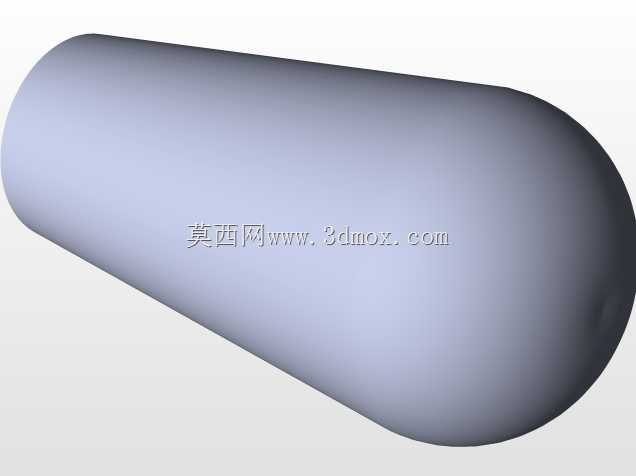

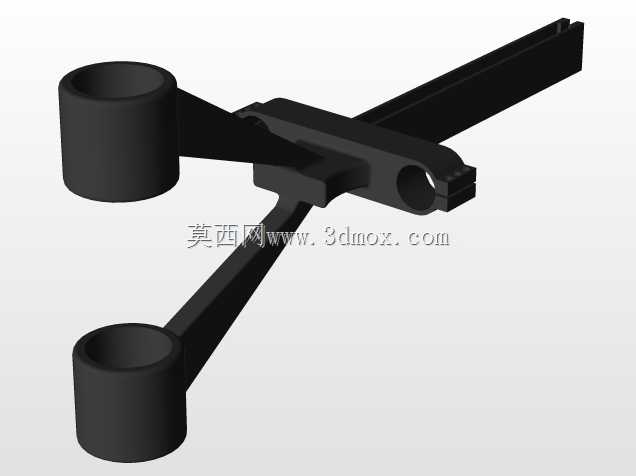

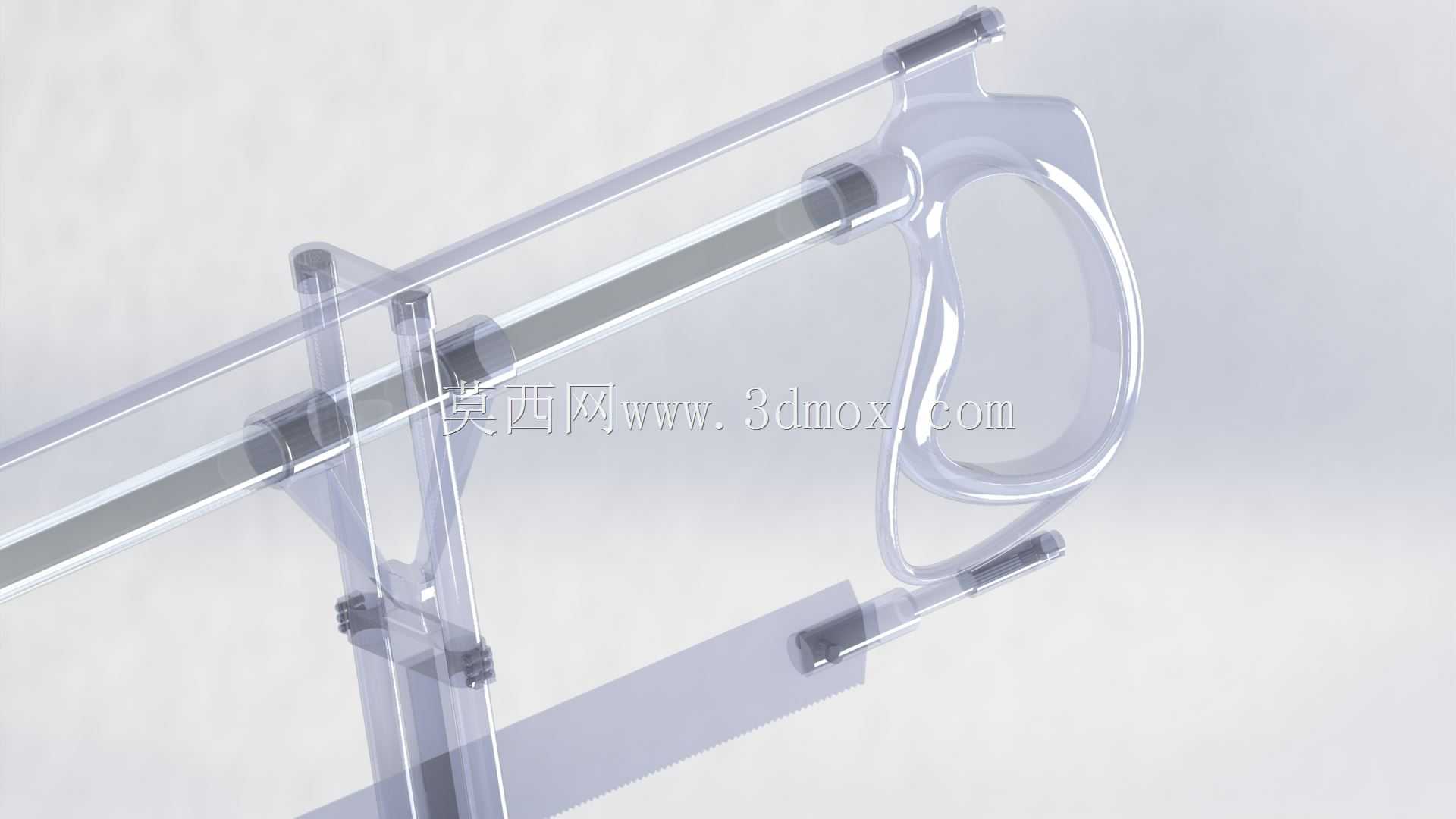

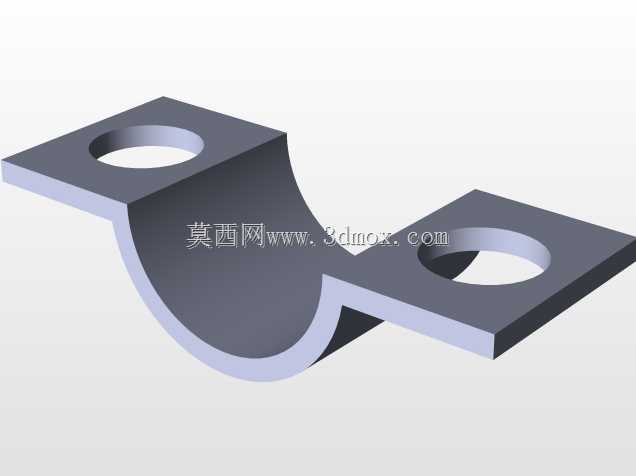

　　上部的锯弓导向机构采用双平行光轴导轨搭配滑动支座的结构，两根导向光轴平行度经过装配调校，锯架沿着光轴做直线进给运动，全程不会出现偏摆卡滞，锯条安装位的张紧结构可快速更换不同齿距的手工锯条，适配硬木、软木、薄壁塑料等不同材质的锯切需求。设备两端的握持手柄采用符合人体工学的弯弧造型，操作时一手按压工件固定夹具，另一手拉动锯弓手柄沿导轨匀速进给，施力方向始终与锯条切削方向保持一致，相比纯手持手锯，大幅降低操作者的技能门槛，新手也能切出垂直度合格的端面。

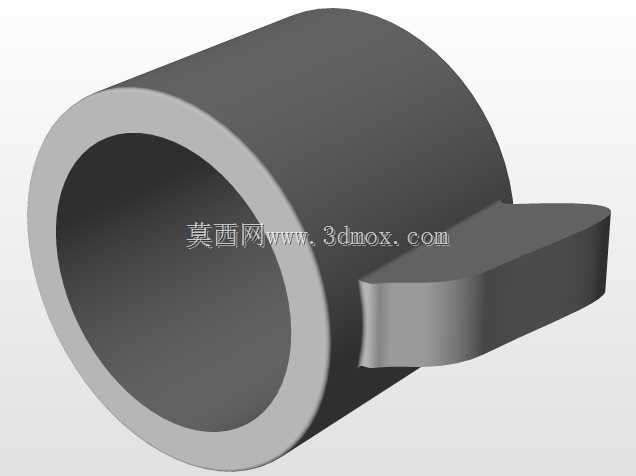

　　设计过程中优先考虑了木工现场的实际使用痛点：首先是旋转工作台的角度锁紧机构，采用偏心锁紧手柄，不需要额外扳手即可快速切换直切、45度斜切、任意角度切角的工况，切换角度后靠尺与锯条平面的相对位置不会发生偏移；其次是工件压紧夹具的行程覆盖常见木工料的厚度范围，从几毫米厚的装饰线条到几十毫米厚的实木方料都可以快速夹紧，锯切过程中工件不会窜动；导轨两端设置有限位挡块，限制锯弓的进给行程，避免操作时锯条超出行程划伤工作台面或者碰伤操作者。

　　整机的外形轮廓在长宽高方向都适配常规木工操作台的摆放空间，底部安装孔的孔距参考市面通用台式斜切锯的安装标准，用户如果后续要改装电动锯头，也可以直接在该台架上适配安装，不需要重新打孔改造工作台。锯弓的框架结构采用轻量化但刚性足够的杆件焊接/装配成型，既保证手动拉动时的操作手感不会过重，又能承受锯切时的侧向反作用力，不会出现框架变形导致锯条扭曲断带的问题。设备的所有运动副都预留了润滑间隙，在木工车间多木屑的环境下，导轨表面可简单加装防尘护套，日常清理只需要扫掉台面木屑即可维护，结构没有复杂的电控元件，故障率极低，非常适合对设备可靠性要求高、作业环境多变的木工从业者使用，也可为手动切割工装的结构设计提供完整的参考方案，帮助设计人员快速理解台式斜切锯的台架旋转、导向进给、工件夹持三大核心模块的布局逻辑。
