车铣复合回转主轴连接壳体结构

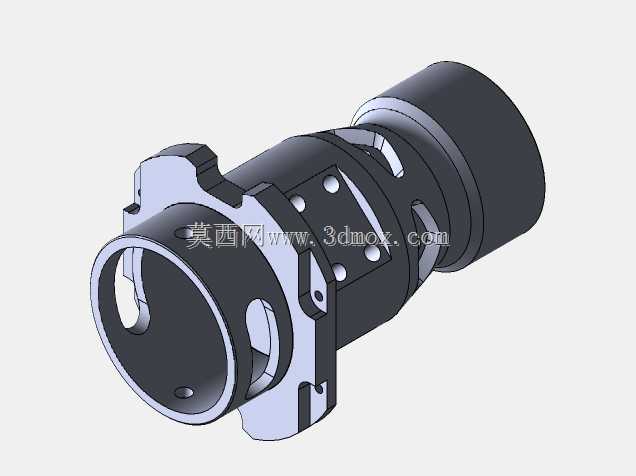

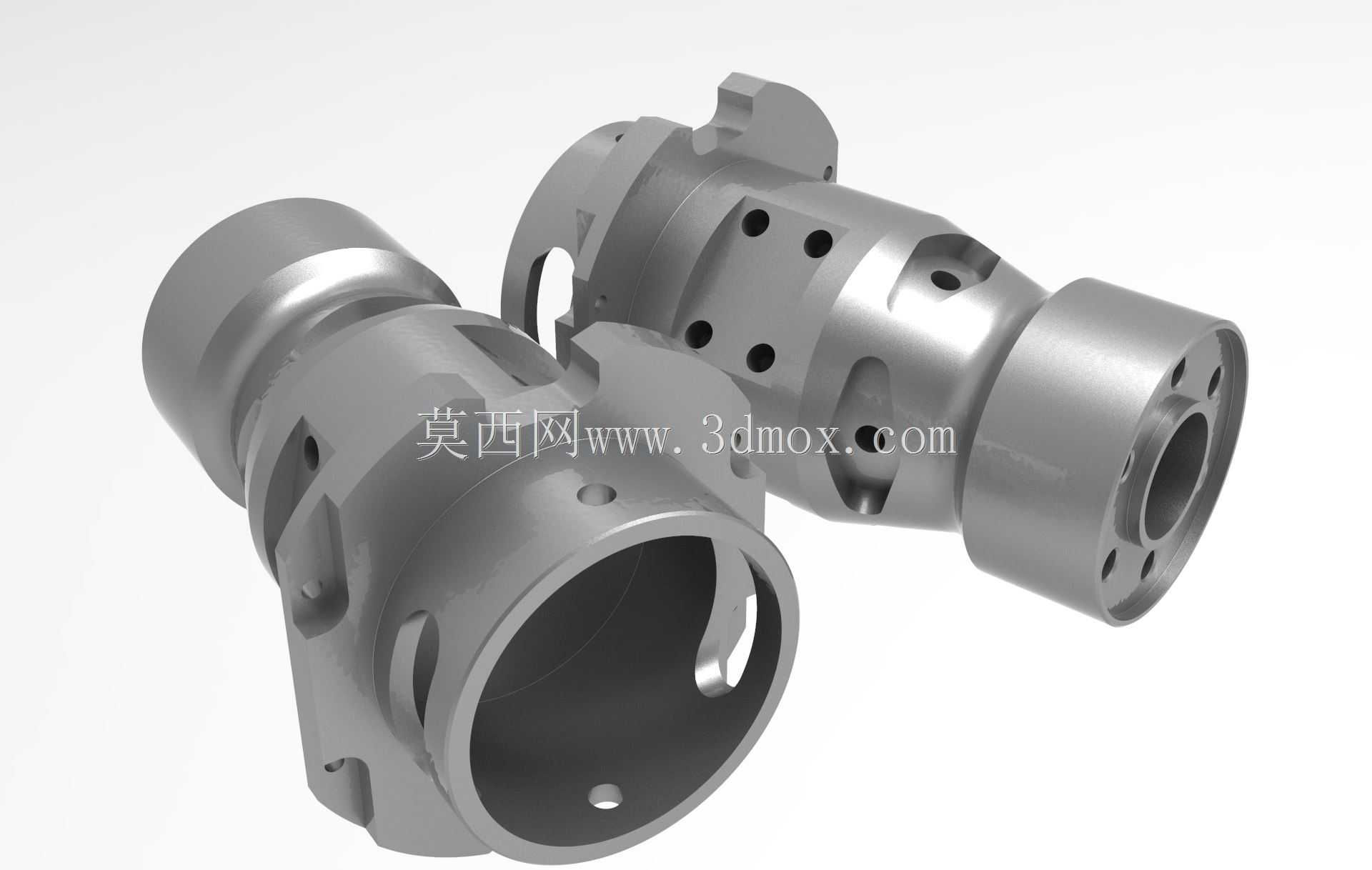

　　该组零件面向多轴车铣复合加工场景，属于回转类设备中承担轴端连接、介质通道布置与外部附件安装的核心壳体件。零件整体以同轴圆柱段为基础轮廓，端部设置大口径中空腔，用于与主轴套、转接轴或夹具定位面配合；外圆分布多组台阶、环槽与侧向开孔，既满足刀具走刀路径的连续加工要求，也为管路、销钉、紧固件及传感元件预留安装位置。在实际产线中，这类结构常见于 Millturn 类多任务加工中心的工艺验证环节，用来检验车削、铣削、钻孔、镗孔和侧向攻丝在一次装夹下的协同完成能力。

　　从功能布置看，壳体内部采用贯通式空腔，壁厚随受力区段变化：靠近大开口端保留较厚承力环带，用于承受卡盘或转接法兰传递的径向载荷；中段通过局部减薄和开窗结构降低转动惯量，同时便于内部线缆、冷却通道或气动回路穿过；小直径端则保留密集孔位和端面连接区，可与后端驱动、检测模块或旋转接头对接。外圆上的非均布孔并非单纯装饰特征，而是按照装配方位设计，部分孔用于螺纹锁紧，部分孔作为定位销孔，另有长圆形槽口承担角度调节和装配避让作用。

　　建模时需要优先控制回转轴线与各加工特征之间的基准关系。主体轮廓可由旋转特征生成，再在同一坐标系下建立侧向孔系、端面孔组和开槽特征；对于跨圆柱面的斜孔与相贯区域，应保证孔轴方向、深度和开口边界清晰，避免后续 CAM 编程中出现残料或过切。大端口内部的台阶面需要与外圆基准保持同轴，端面孔位则应按圆周阵列与局部自定义孔位结合处理，这样既能反映真实加工中的分度逻辑，也便于在工程图中生成尺寸链。

　　外形边界方面，零件以长筒状回转体为主，最大外圆集中在中部法兰式凸缘区域，两端直径逐级收缩，适合在主轴箱、副主轴或回转夹具之间进行转接。安装时，大端口可作为主要定位基准，依靠内孔或端面贴合实现轴向限位；小端外圆用于进入配合座孔，侧向凸耳和槽位则提供防转、锁紧或维护拆装空间。由于壳体上存在多个开放窗口，装配边界不能只按最大外圆判断，还需校核窗口边缘、凸台高度以及孔口倒角在旋转过程中与刀具、夹具、护罩的干涉关系。

　　在切削工艺层面，该零件适合采用棒料或锻坯一次装夹完成主要回转面加工，再通过动力刀塔完成径向孔、平面铣削和槽口加工。内腔大口径区域需关注镗刀排屑和刀具悬伸，薄壁开窗位置应控制切削力，防止装夹变形；外圆多孔区段则要区分通孔、螺纹底孔和沉孔功能，避免孔壁交叉处产生应力集中。整体结构既体现了多轴机床对复杂回转件的加工适应性，也为壳体类零件的基准设计、特征建模和工艺排布提供了较完整的参考。
