薄板五金件连续冲压成型模具结构

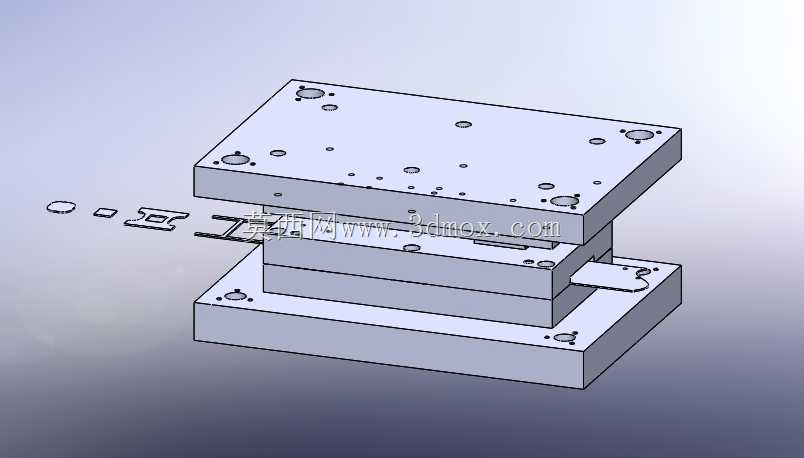

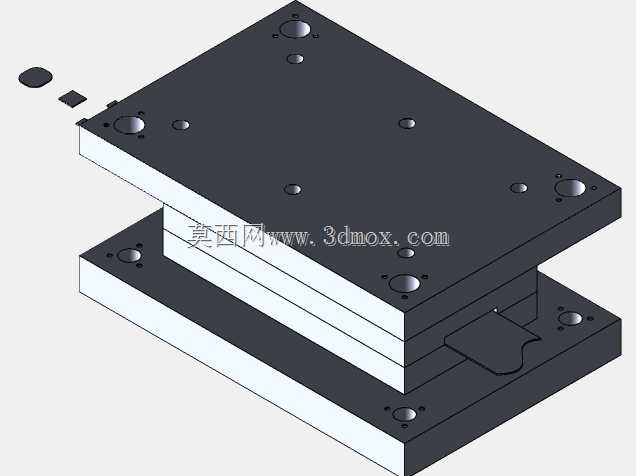

　　这套模具针对薄板类五金零件的批量冲压加工而设计，整体采用上下分层的板叠式结构，是典型的多工位连续冲压模在三维环境中的完整呈现。从实际产线布置来看，这类模具安装在开式或闭式机械压力机的工作台面上，依靠滑块的往复直线运动完成板料的逐工位送进与成型。模具最下方为下模座，直接贴合压力机工作台面，通过压板或螺栓固定，承担全部成型反力并保证整机刚性；最上方为上模座，随滑块同步上下运动，中间依次布置凸模固定板、卸料板、凹模镶块及导向件。

　　导向系统采用模架四角的导柱导套配合，从模型上可以看到上下模座对应位置预留的导柱安装孔与沉台。导柱导套的作用在于合模过程中强制校正上下模的相对位置，避免凸模进入凹模时因偏载产生啃刃，这一点对于冲裁间隙仅为板厚百分之几的薄板件尤为关键。下模座四角还设有吊装与定位用的螺纹孔，便于模具在机床上的吊装就位以及日常维修拆装。

　　从模具侧面伸出的料带形态可以判断，该模具采用条料沿长度方向单向送进的级进工艺布局。料带首先经过冲导正孔工位，由导正销在后续工位中精确定位步距；随后依次完成外形冲裁、局部弯曲、压筋或冲孔等工序，最后在分离工位将成品从载体上切断落下。各工位的凸模通过固定板统一安装在上模，凹模则以镶块形式嵌入下模固定板，刃口损坏后可单独更换镶块而不必整体报废，显著降低了维护成本。卸料板在合模时压紧板料、开模时将包在凸模上的料带剥离，其弹性动力通常由安装在上模座内部的矩形弹簧或氮气弹簧提供，模型中板层之间预留的空腔正是为弹性元件留出的行程空间。

　　设计思路上，整套模具遵循先冲裁后成型、先分离后弯曲的工序排布原则，将复杂的零件形状分解到多个工位逐步完成，避免单次成型变形量过大导致材料开裂或回弹超差。凸凹模工作部分选用高碳高铬工具钢，热处理后硬度控制在较高区间以保证刃口耐磨性；模座则采用普通中碳钢厚板，以足够的厚度和面积吸收冲压力矩，防止板层变形。模具闭合高度、最大开启高度以及模座外形长宽尺寸均需与所选压力机的装模参数匹配，下模座漏料孔位置要对准工作台落料口，使成品或废料依靠重力顺利排出。

　　在安装边界方面，上下模座外形决定了模具在机床工作台上的占地范围，送料方向一侧需留出放料架与送料机的对接空间，模具侧面要预留接油盘、废料滑槽以及传感器检测线路的布置位置。试模阶段通常先以手动盘车方式检查凸凹模是否干涉，再逐步单次冲压验证各工位成型尺寸，确认料带步距、导正精度与卸料力均稳定后才转入连续生产。对于结构设计人员而言，这套三维模型完整呈现了板层堆叠、镶块固定、弹性卸料与料带工位之间的空间关系，可作为薄板五金连续模结构构思、板厚分配与标准件选型时的直观参照。
