迷你台式电加热烘烤炉结构设计

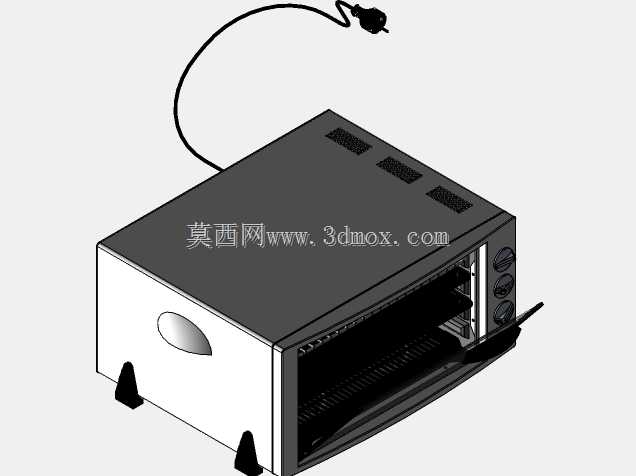

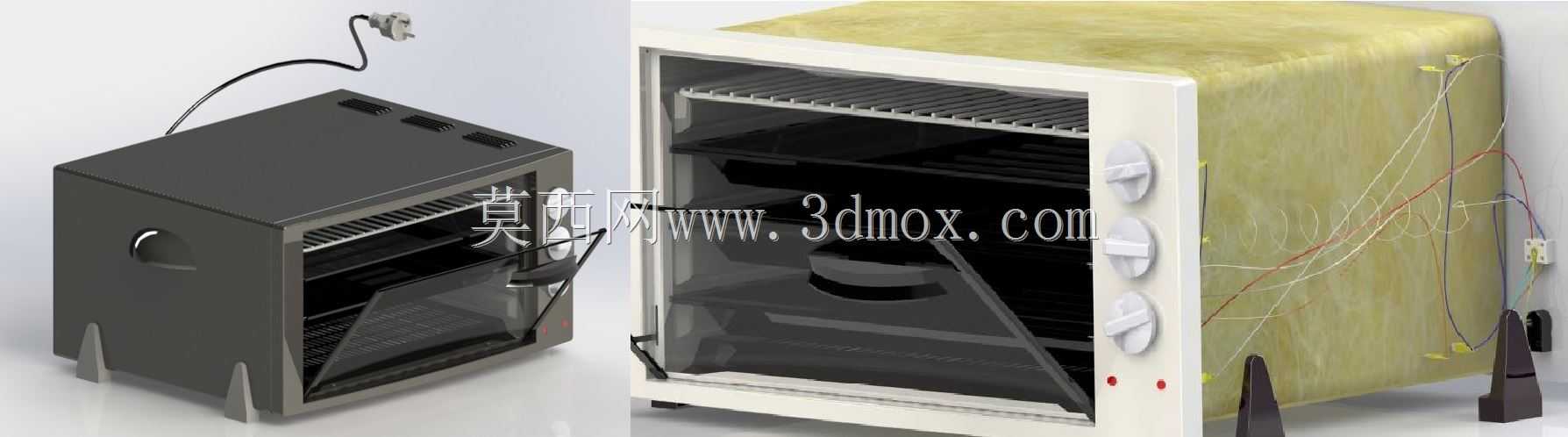

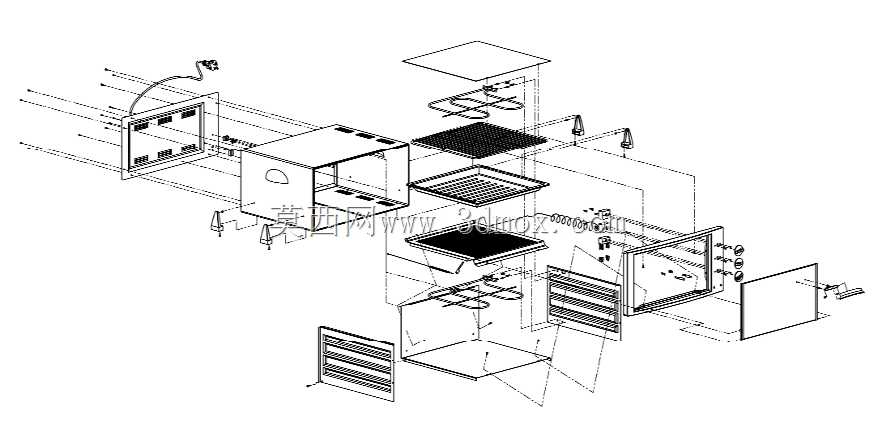

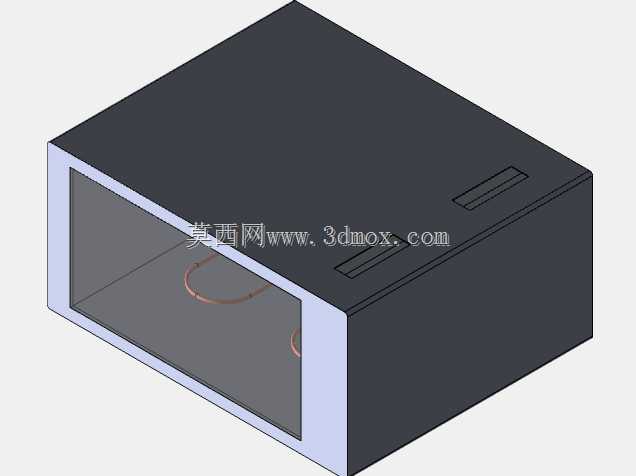

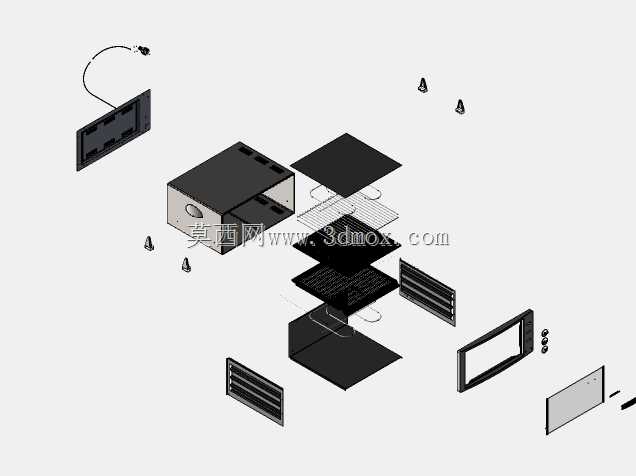

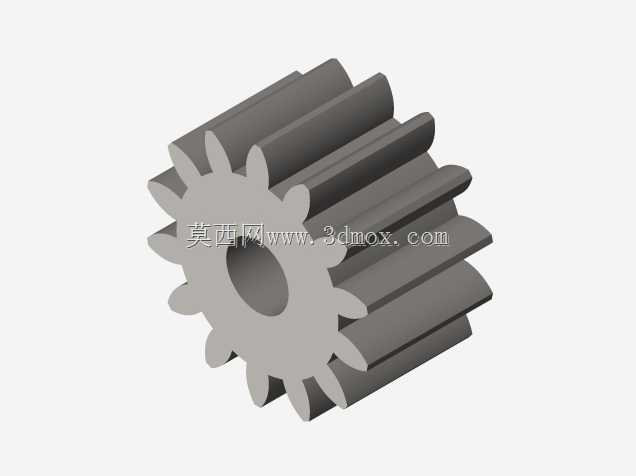

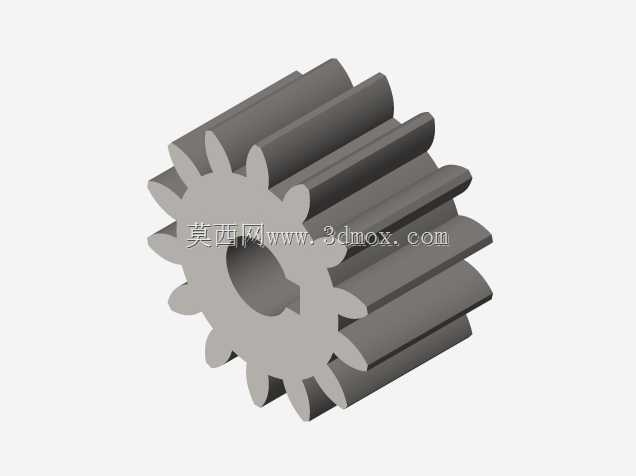

　　该模型呈现的是一台小型台式电加热烘烤设备的完整爆炸结构，重点表达外壳钣金、内胆、加热元件、托盘导轨、门体、控制区和电气走线之间的装配关系。设备定位于小批量样品处理、实验辅助加热、工位局部烘烤以及桌面型轻负载热加工场景，相比大型工业炉更强调占地紧凑、操作可视和内部清洁便利性。

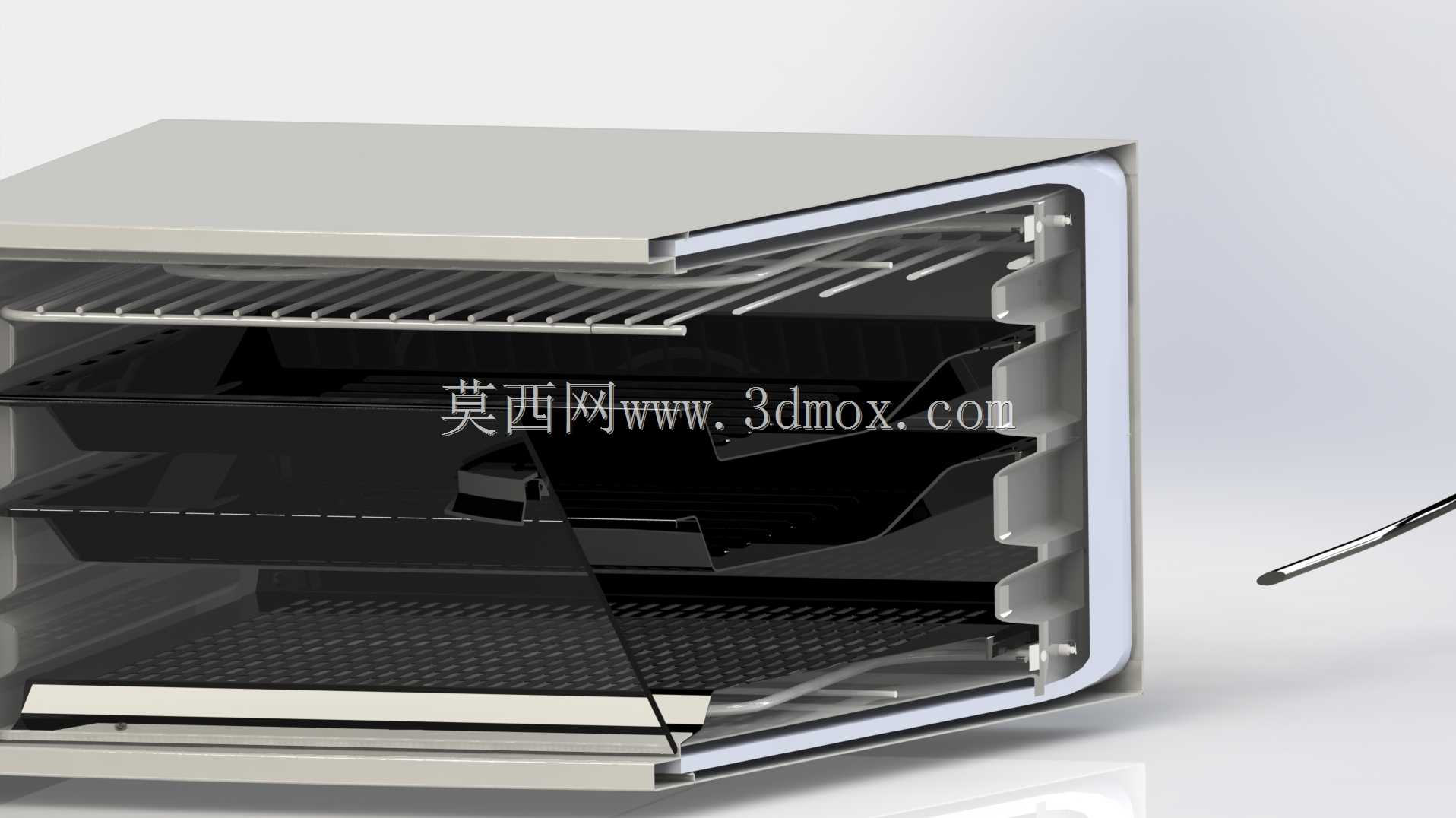

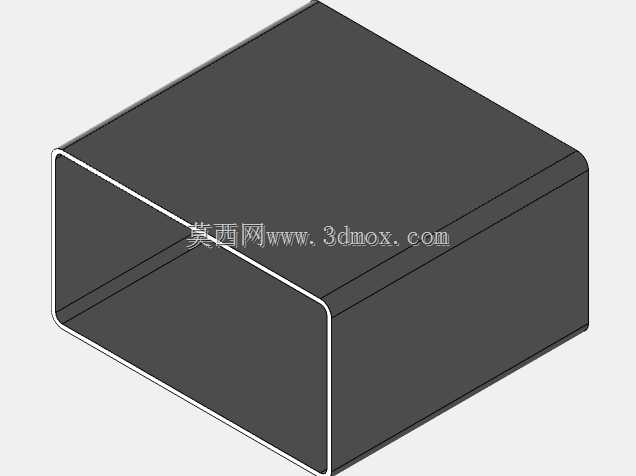

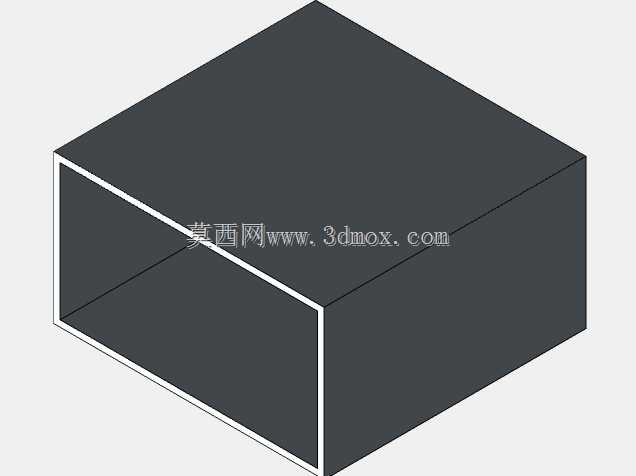

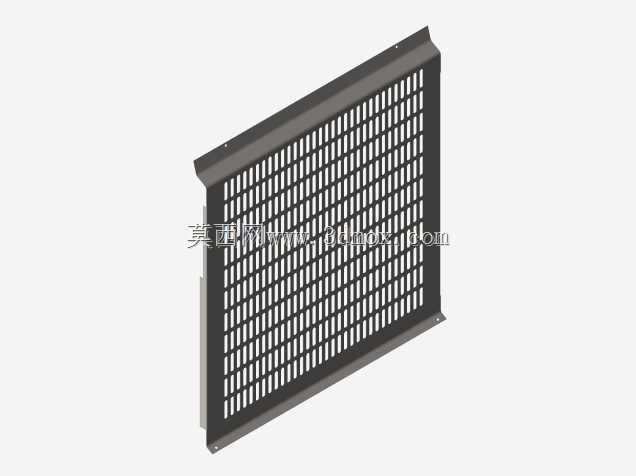

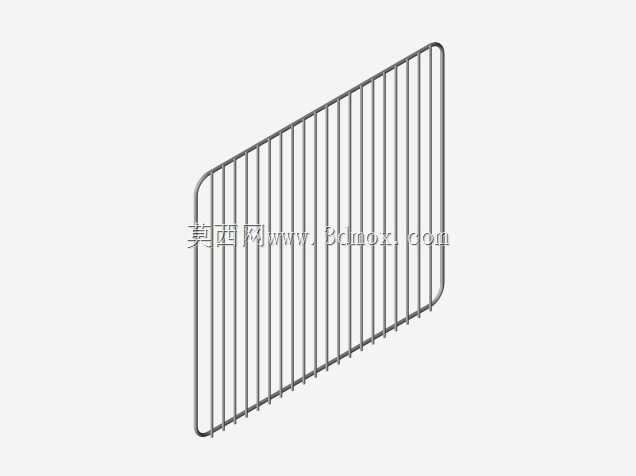

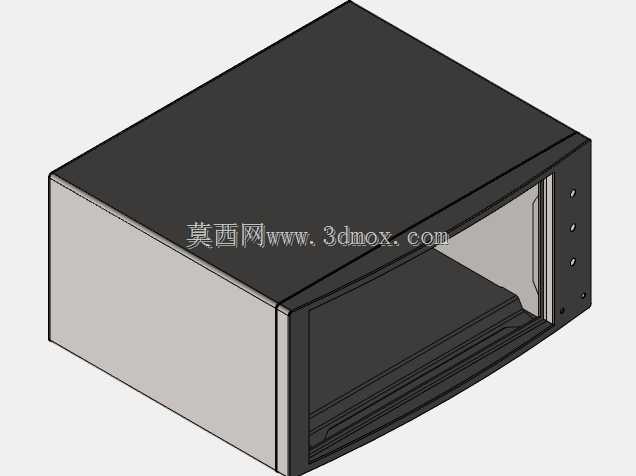

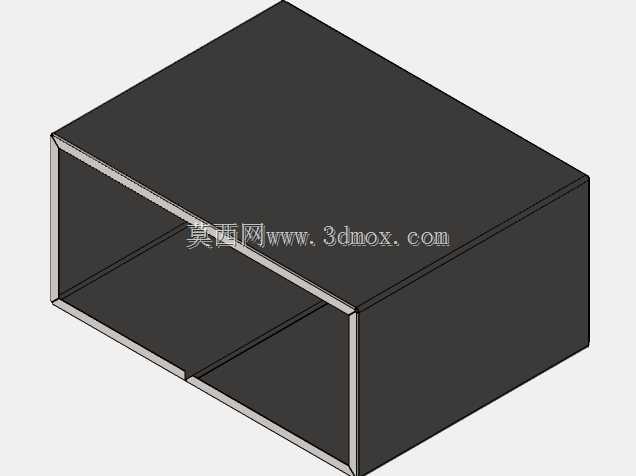

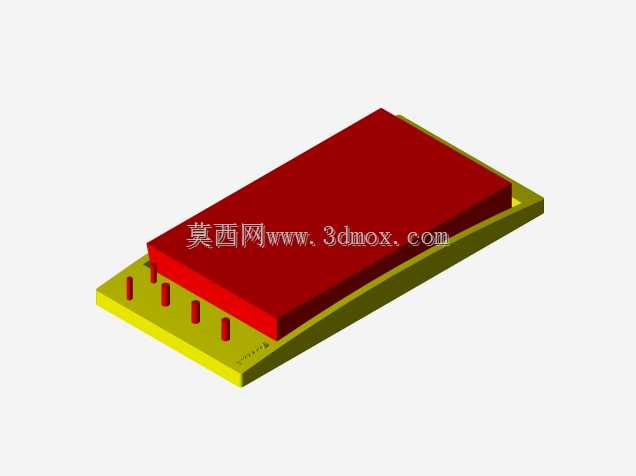

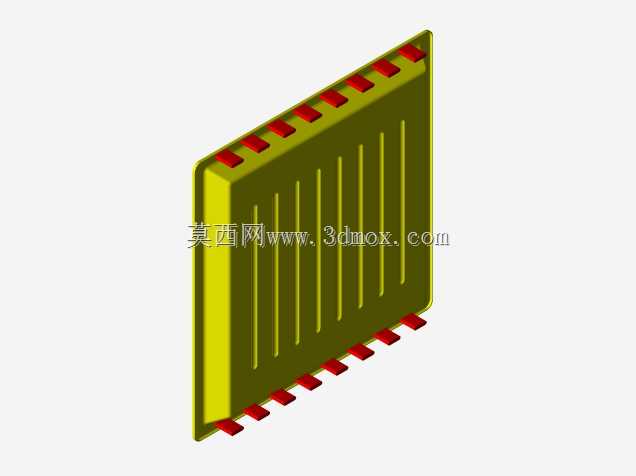

　　从结构组成看，箱体采用外蒙皮与内胆分离的思路。外壳承担外观防护、安装支撑和散热边界作用，内胆形成相对封闭的热工作腔。二者之间预留保温与空气隔层，可减少热量向操作面和电控区域传递。模型中分层布置的网架、托盘和导轨，使工件能够按高度放入不同温区位置；顶部和背部的支撑件用于固定加热管、接线端子及限位结构，避免加热元件在运输或开关门过程中发生位移。

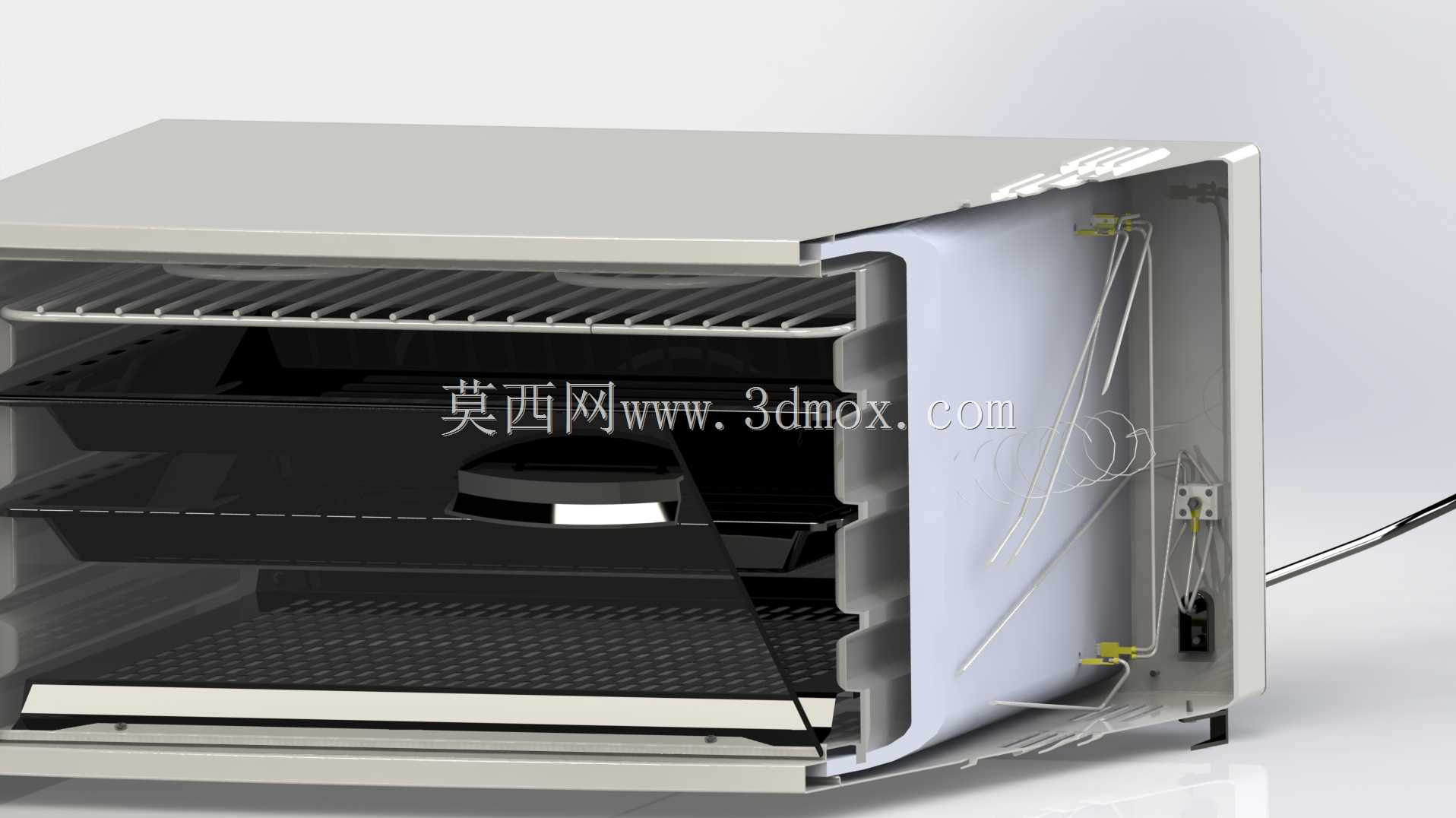

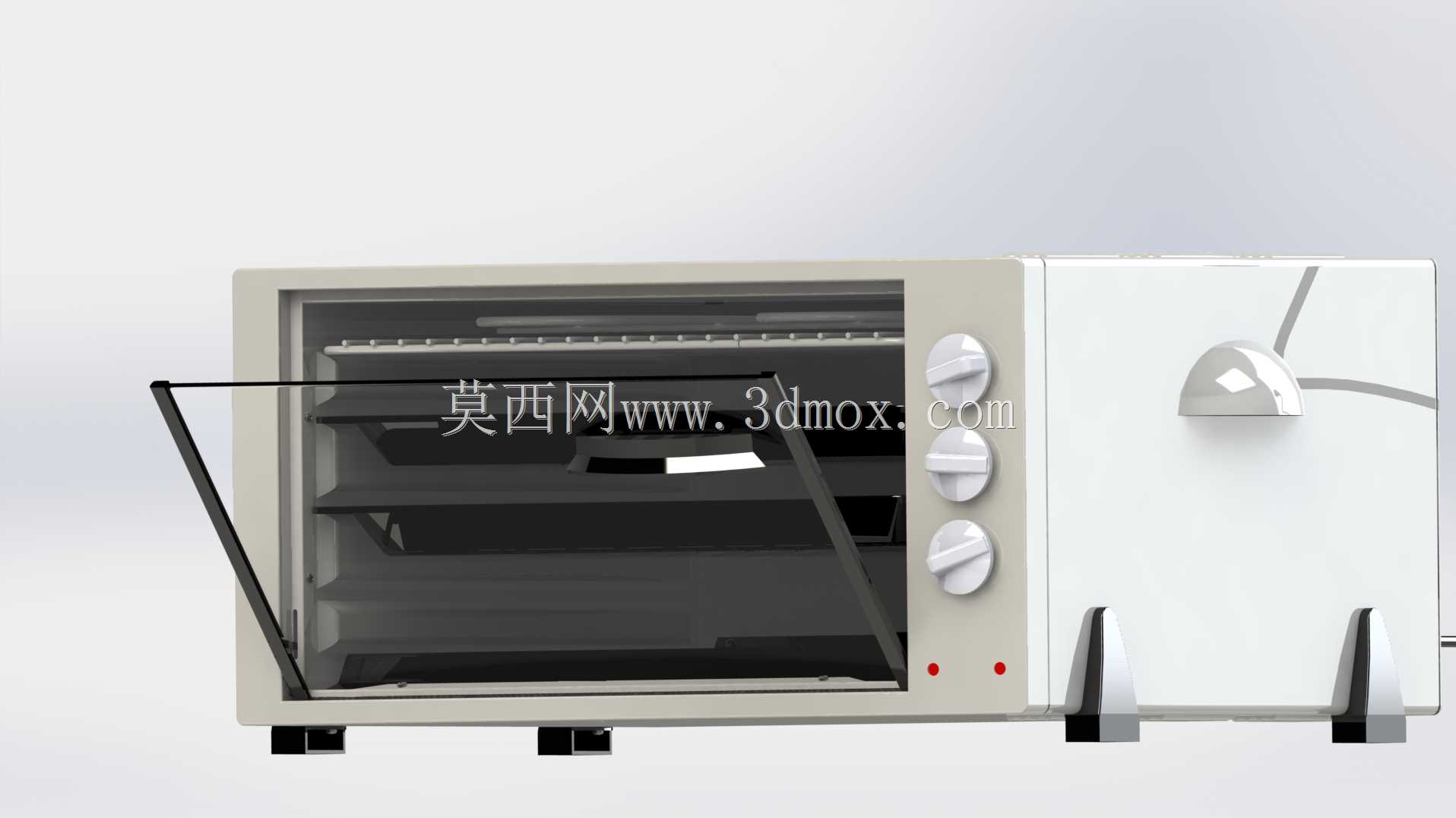

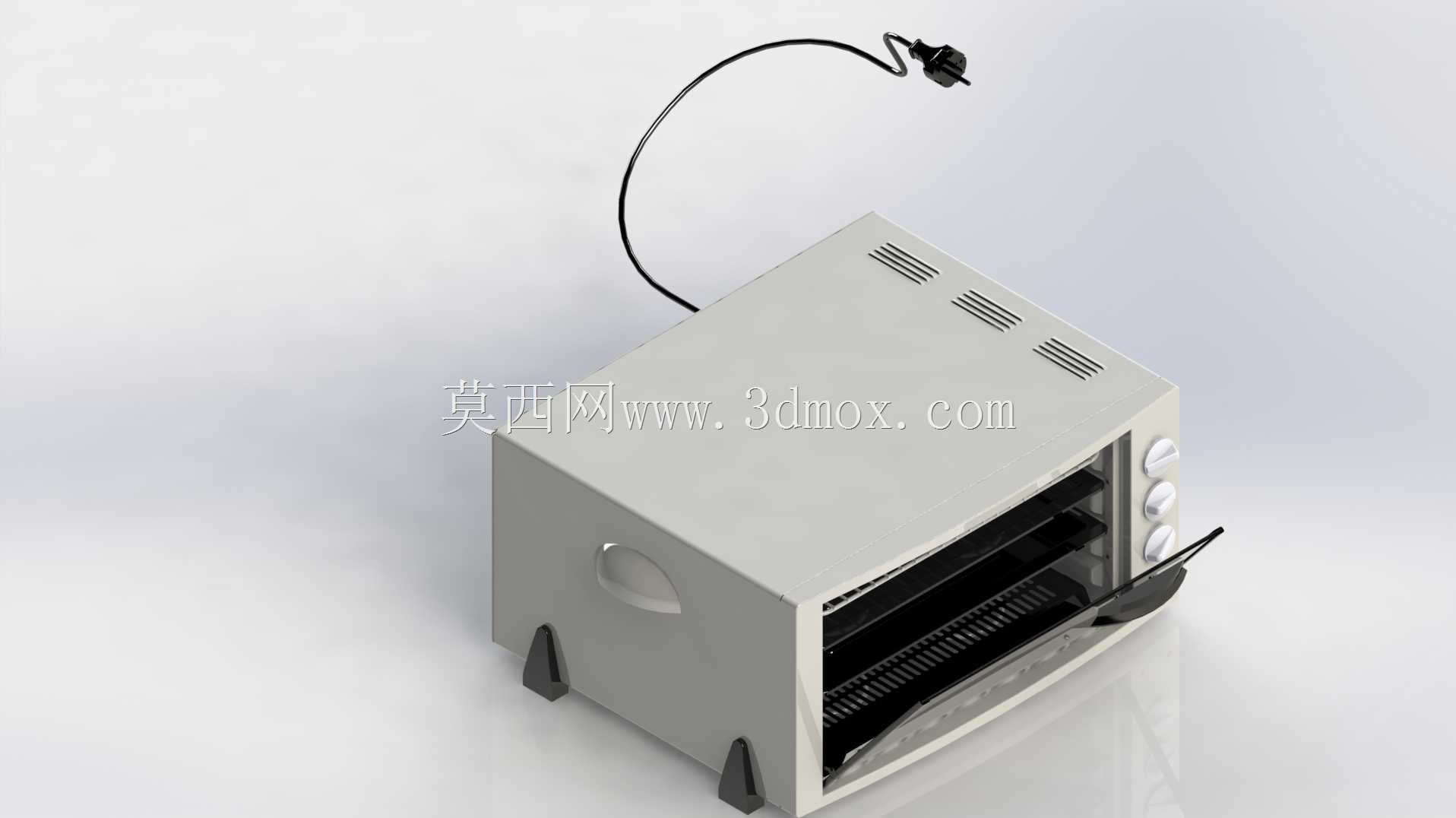

　　门体部分采用框式结构配合透明观察区，既保证闭合后的腔体密封，又允许操作人员在不开启炉门的情况下观察内部状态。铰链位置、门扣配合和开启角度需要在建模阶段同步校核，防止门体与控制面板、台面或外接电源走线发生干涉。背部出线位置应保留弯曲半径，并与高温区域保持安全距离，这一点在整机布局中已经通过走线槽和固定卡扣体现出来。

　　设计思路上，这类小型电炉不能简单缩小工业炉结构。由于桌面设备内部空间有限，加热均匀性、保温层厚度、电气元件耐温等级和外壳表面温度需要同时平衡。模型将控制板、开关、指示灯集中在前部面板，便于操作维护；将热源和接线集中在腔体背部或上下区域，使操作者接触区与高温区保持分离。托盘、网架和内胆底板采用可拆取关系，有利于清理碎屑和更换易损件。

　　在安装边界方面，设备需要预留背部散热间隙、前方开门空间以及上方取放工件的操作高度。脚垫高度决定底部通风量，也影响台面受热和整机稳定性。若用于产线旁工位，还应核对电源接口方向、外轮廓与周边工装的距离，以及门体全开后是否会占用通道。三维建模时应重点检查钣金折弯边、螺钉连接位、内胆翻边、导轨抽拉行程和加热件拆装路径，确保每个模块在不拆解整机主体的情况下具备合理装配顺序。
