立式弹簧压装提取工装结构设计

　　这套立式提取工装的结构方案，主要面向小型零部件装配工位里的压入、拾取与定位转移场景，常见于3C小件组装、五金卡扣压合、弹簧预装以及通讯类产品壳体工序中。现场工位往往空间局促，操作节拍快，工件尺寸小且定位基准脆弱，单纯依靠人工按压不仅力度不稳定，还容易出现偏压、弹飞、装反等问题。该方案把执行端、导向端、动力端和底板基准整合在同一立面上，操作者只需把待处理工件放到多孔定位板区域，机构即可沿固定轨迹完成下压、提取或压装动作，减少手部反复对位带来的偏差。

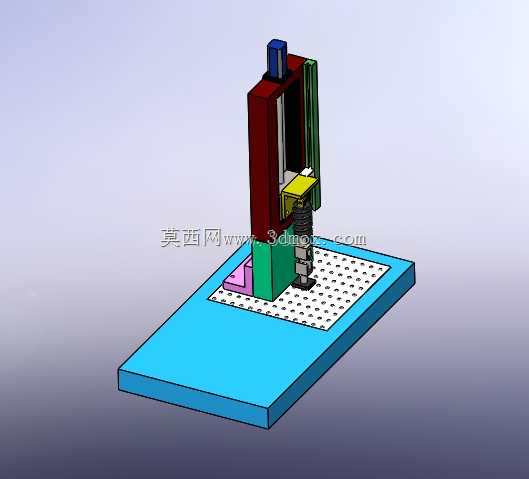

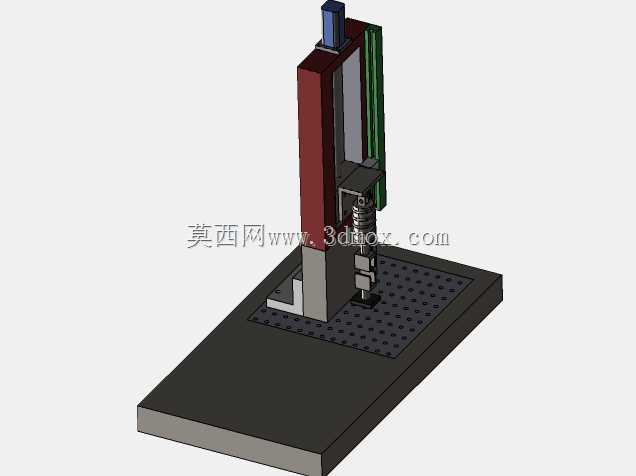

　　从结构布局看，底板采用整块平板形式，上表面布置阵列孔位，既可以作为工件托盘的定位面，也能配合销钉、挡块或小型仿形治具快速更换工位。蓝色底板边缘留出足够的安装边界，底部可直接锁附在工作台、铝型材机架或流水线接驳位上；四周没有突出的干涉件，维修时能够整体吊装，也可以拆成立柱、执行块和底座三部分单独维护。立柱部分采用高刚度竖置框架，红色主体承担主要弯矩，绿色侧部构件形成辅助导向面，两者共同限制执行端在前后左右方向的摆动。

　　执行机构的核心在于竖直运动链。顶部设置驱动连接位，可接入气缸、电缸或手动压杆，具体选型取决于产线节拍与压入力要求。中部黄色滑块沿立柱导轨上下运动，滑块与导向件之间保留稳定配合面，避免压头在接触工件瞬间发生侧向滑移。下端串联弹簧组件与压头，弹簧并非单纯复位件，它在压装过程中提供缓冲和力衰减，使压头接触工件后不是刚性冲击，而是逐步建立压力；对于薄壁塑料件、小弹簧或卡扣类零件，这种柔性压入能明显降低压痕、崩边和弹料风险。

　　工装前端还设置了小型定位块和承托件，用于约束工件在底板上的初始姿态。多孔板的优势在于不把机构绑定在单一产品上，当产品换型时，只需更换仿形定位块、调整压头高度或增加侧向挡销，主体框架仍可继续使用。立柱后侧预留了传感器安装空间，工程实施时可在行程上、下限位置加装磁性开关、接近开关或机械限位螺钉，用来判断压头是否到位、是否卡滞以及工件是否漏放。若接入自动线，还能把到位信号传给上位控制端，实现压装完成后放行、NG件拦截等联锁逻辑。

　　设计思路上，这套机构没有采用复杂多轴联动，而是把最容易出错的竖直压入动作做成封闭导向链。压头的中心线、弹簧中心线和工件定位中心尽量布置在同一轴线上，使压合力沿零件装配方向传递，避免产生附加倾覆力矩。立柱与底板之间采用垂直装配关系，底板平面度和立柱垂直度决定了压头重复定位精度；在实际建模时，需要重点检查滑块行程极限、弹簧压缩量、压头退避高度以及工件取放空间。压头下行至工作位时，周围应保留手指或机械手取料空间；压头上行后，工件上方不能与导轨、驱动件发生碰撞。

　　外形边界方面，该装置属于窄高型工位设备，占地面积小，但高度方向需要预留驱动件和维修空间。底板承担安装基准作用，螺钉孔位置应避开多孔定位区和工件流转通道；立柱靠近底板后侧布置，使前侧操作面尽量开阔。对于需要嵌入自动流水线的场景，可将底板宽度与线体托盘节距匹配，侧面增加阻挡气缸或定位销组件；对于半自动台桌场景，则可在底板两侧增加安全光栅或双手启动按钮的安装位。

　　从维护角度看，弹簧、压头和定位块属于易更换部分，结构上应做成可快速拆卸形式。压头与滑块连接端建议设置高度调节余量，以适应不同厚度工件；弹簧规格根据所需预压力和行程选择，过软会导致压入不足，过硬则失去缓冲意义。导向面需考虑防尘和润滑，小型工件碎屑、塑料毛边若进入滑块与导轨之间，会造成行程卡滞，因此在量产工位中可增加防护罩或吹扫接口。

　　整体来看，该提取工装强调的是小空间、高重复精度和快速换型，它把工件定位、竖直导向、弹性压合和状态检测集中在一套简洁机构中。结构设计人员在细化三维模型时，应围绕实际产品的装配力、零件公差、操作姿态和设备接口进行校核，而不是只关注外观装配关系；这样落地后，机构才能在高频次工位中稳定完成提取、压装和转序动作。
