硬派越野悍马H2整车外观结构设计

　　本次建模围绕硬派越野乘用车辆的整车外观与底盘安装边界展开，还原了非承载式车身的典型布局特征。建模过程中优先锁定车架与车壳的装配基准，先以整车总布置的硬点坐标搭建骨架，将轮心、纵梁顶面、防火墙位置、前后悬外端点作为核心约束，再逐步包覆外覆盖件，避免后期曲面与底盘硬点出现干涉。

　　该类车型主要面向非铺装路面通行场景，可承担户外穿越、复杂地形通勤、特殊区域勤务保障等用途，整车设计偏向高通过性取向。建模时重点还原了高离地间隙特征，轮拱区域预留了充足的跳动空间，可兼容大行程悬架与大尺寸越野轮胎的装配需求；前保险杠采用贴近轮心的短外凸设计，尽可能放大接近角，减少陡坡攀爬时的前端磕碰风险；车尾同样控制后悬长度，保障离去角满足越野工况要求。

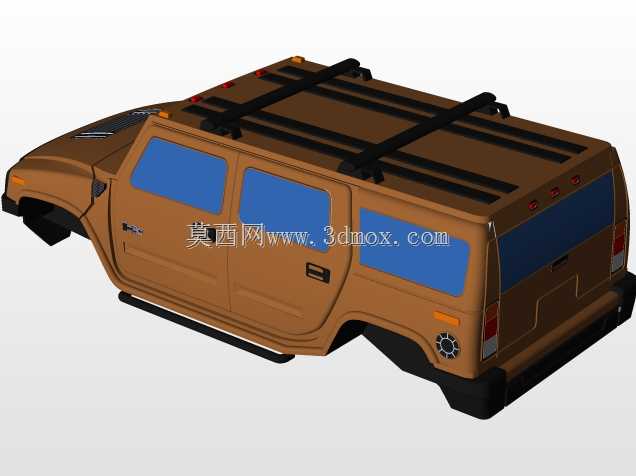

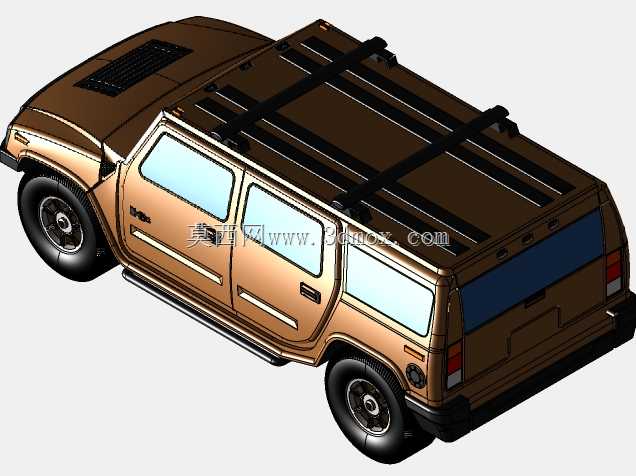

　　车身外观部分，前脸保留了经典的七孔竖向进气格栅与双圆灯布局，格栅后方预留散热器安装腔，可对应大流量冷却模块的布置；引擎盖表面设置了进气导流凹槽与检修拉手结构，兼顾发动机舱进气与日常维护操作。侧面采用方正平直的厢式车身轮廓，这种设计一方面能最大化车内乘坐与载物空间，另一方面平直的钣金曲面也能降低外覆盖件的冲压成型难度，同时便于后期加装侧踏、行李架、防护杠等外接附件。车门下方设置了内嵌式侧护板，可阻挡越野路段飞溅的泥石击打车身底边。

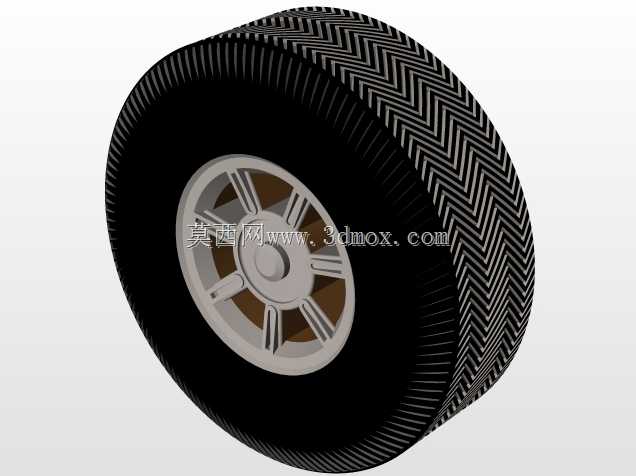

　　底盘部分按照非承载式结构搭建梯形车架，纵梁采用贯通式矩形截面设计，横梁分布在动力舱、驾驶室下方、后悬架安装点等位置，保证车架扭转刚度，可承受越野路面的交变冲击。前后悬架安装位按照整体桥结构预留，板簧/螺旋弹簧的安装座、减震器固定点、转向拉杆的运动空间均做了避让校核，转向系统预留了足够的轮端转角，兼顾小半径转向需求。车轮部分还原了大花纹越野轮胎与钢制轮毂的配合结构，轮胎外径与轮距的比例符合实车硬点，轮心到翼子板的距离预留了悬架全跳行程的余量。

　　建模过程中同步校核了各外附件的安装边界：前杠内部预留绞盘安装位与防撞梁固定点，车顶预留行李架导轨的安装螺柱位置，侧围下方预留侧踏支架的连接面，车尾预留拖挂接口的安装空间。所有外观分缝线均按照实车装配逻辑划分，车门、引擎盖、尾门的开合边界清晰，覆盖件之间的间隙面差按照量产车的装配公差做了统一设定，既保证外观还原度，也为后续的结构细化、工程出图提供可复用的基准。
